Conceptpower DPA 150 кВА
Выберите мощность:
-
Доступные мощности:
- Conceptpower DPA – до 1500 кВА в параллели
- Conceptpower DPA 120 – до 600 кВА в параллели
- Conceptpower DPA 240 – до 1200 кВА в параллели
- Conceptpower DPA 500 – до 3000 кВА в параллели
- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
Настройка и инструкция
Открыть брошюру Conceptpower DPA 150 кВАКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП ABB Conceptpower DPA, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

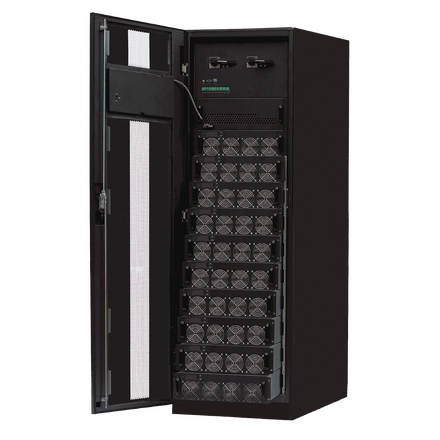

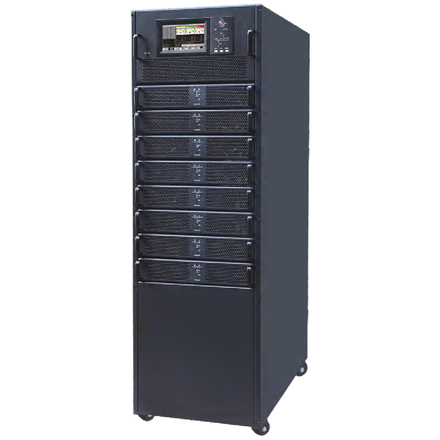

Российские аналоги с малым сроком поставки
Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.
Описание

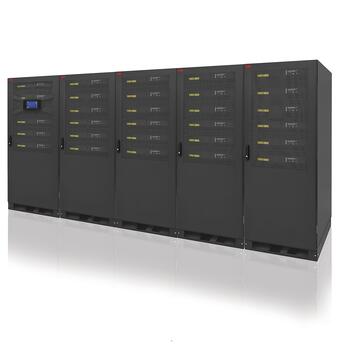

Conceptpower DPA (DPA 120, DPA 240, DPA 500) - серия трехфазных модульных источников бесперебойного питания (ИБП) двойного преобразования от ABB, с высоким уровнем горизонтальной и вертикальной масштабируемости. Предназначена для возрастающих нагрузок сетей предприятий, крупных и средних ЦОД, коммуникационных систем. Оборудованы децентрализованными модулями по 10, 15, 20, 25, 30, 40 и 50 кВт в зависимости от модели. Ранее производился Newave.
Документация
Брошюра ABB Conceptpower DPA 500
Руководство ABB Conceptpower DPA 500
Руководство ABB Conceptpower DPA S2
Техничеcкие спецификации ABB Conceptpower DPA
Техничеcкие спецификации ABB Conceptpower DPA 500
Техничеcкие спецификации ABB Conceptpower DPA S2
Ключевые особенности
- Conceptpower DPA — высокопроизводительная модульная бестрансформаторная система, способная масштабироваться вплоть до 3 мВт (6 стоек DPA 500), что обеспечивает самые притязательные потребности организаций, работа которых требует нулевое время простоя — таких, как крупные ЦОД уровня Tier 4;
- Номинальная мощность одного модуля в системе DPA 500 — 100 кВт, что дает суммарную мощность в одной стойке в 500 кВт;
- DPA — Децентрализованная Параллельная Архитектура. Это означает, что каждый модуль в системе полностью независим, поддерживает горячую замену, обладает собственным статическим байпасом, инвертором и выпрямителем, контроллером, зарядным устройством, АКБ и панелью управления — что в совокупности обеспечивает отсутствие единой точки отказа и высокую отказоустойчивость;
- Выходной коэффициент мощности равен единице;
- Высокая плотность мощности — до 335 кВт/м2;
- КПД в онлайн-режиме достигает 96%, в ЭКО-режиме превышает 99%;
- Верхний или нижний подвод кабеля по требованию;
- Встроенная защита от обратного тока;
- Отдельный семидюймовый сенсорный графический дисплей для управления ситсемой и отдельный дисплей для каждого силового модуля
Опции
- Сервисный байпас;
- Платы SNMP;
- Внешний батарейный кабинет;
- Комплект параллельного соединения;
- Температурный сенсор для батарей;
- Трансформаторы гальванической развязки на входе / выходе;
- Трансформатор линии байпаса;
- Защита класса IP21;
- Совместимость с ДГУ
Видео
Технические характеристики ABB Conceptpower DPA 150 кВА
| СЕРИЯ ИБП | Conceptpower DPA Triple | |
| Макс. вых. мощность (для одной стойки), кВА | 75 | 150 |
| Кол-во модулей | 1 до 3 | |
| Тип модуля | MD | MX |
| Вых. мощность модуля, кВА | 10, 15, 20, 25 | 30, 40, 50 |
| Максимальный вес с модулями и без батарей, кг | 304 – 323 | 368 – 379 |
| Габариты Ш x В x Г, мм | 550 x 1975 x 780 | 730 x 1975 x 800 |
| Вых. коэффициент мощности | 0.8 | |
| Топология | On-line, двойное преобразование | |
| Параллельная способность | До 30 модулей (до 1.5 МВА) | |
| Тип ИБП | Модульный (DPA) | |
| Подключение кабелей | Фронтальный доступ | |
| ВХОД | ||
| Входное напряжение, В | 3 x 380/220 В + N, 3 x 400/230 В + N, 3 x 415/240 В + N | |
| Диапазон входного напряжения | Нагрузка <100% (–23%, +15%), <80% (–30%, +15%), <60% (–40%, +15%) | |
| Входной КНИ тока (THDi), % | <3 при 100% | |
| Входная частота, Гц | 35–70 | |
| Входной коэф. мощности | 0.99 | |
| ВЫХОД | ||
| Выходное напряжение, В | 3 x 380/220 В + N, 3 x 400/230 В + N, 3 x 415/240 В + N | |
| Нестабильность выходного напряжения, % | ± 1 (линейная нагрузка) ± 4 (динамическая нагрузка сброс, наброс 0-100%, 100-0%) | |
| Нестабильность выходного напряжения, % | < 1.5 (линейная нагрузка) < 2 (нелинейная нагрузка) | |
| Выходная частота, Гц | 50 или 60 | |
| Перегрузочная способность | 125 % / 10 мин., 150 % / 60 сек. | |
| Несимметрия нагрузки | До 100% | |
| Крест-фактор | 3 : 1 | |
| ЭФФЕКТИВНОСТЬ | ||
| КПД, % | до 96 | |
| КПД в эконом. режиме, % | 98 | |
| ОКРУЖАЮЩАЯ СРЕДА | ||
| Температура хранения, °C | –25 … +70 | |
| Окружающая рабочая темп., °C | 0–40 | |
| Раб. высота над уровнем моря, м | До 1000 без снижения мощности, 3000 максимум | |
| АККУМУЛЯТОРНАЯ БАТАРЕЯ | ||
| Ёмкость АКБ | Определяется временем автономной работы | |
| Внутренние АКБ | Да | Да |
| Кол-во внутренних АКБ | до 180 | до 240 |
| КОММУНИКАЦИИ | ||
| ЖК-дисплей | Да (в каждом модуле) | |
| Коммуникационные интерфейсы | USB, RS-232, SNMP плата/адаптер (опция), сухие контакты | |
| СТАНДАРТЫ | ||
| Безопастность | IEC/EN 62040-1-1, IEC/EN 60950-1 | |
| ЭМС | IEC/EN 61000-6-4 (IEC/EN 62040-2 limit A [C2 UPS]) IEC/EN 61000-6-2 (IEC/EN 62040-2 criterion A [C2 UPS]) IEC/EN 61000-4-2, IEC/EN 61000-4-3, IEC/EN 61000-4-4, IEC/EN 61000-4-5, IEC/EN 61000-4-6 | |
| Эксплуатационные характеристики и топология | IEC/EN 62040-3 | |
| Сертификация | ГОСТ Р | |
| Класс защиты | IP 20 | |
