Tescom DS Power H 40 кВА
Выберите мощность:
- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
Настройка и инструкция
Открыть брошюру Tescom DS Power H 40 кВАКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП или иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Российские аналоги с малым сроком поставки
Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.
Описание

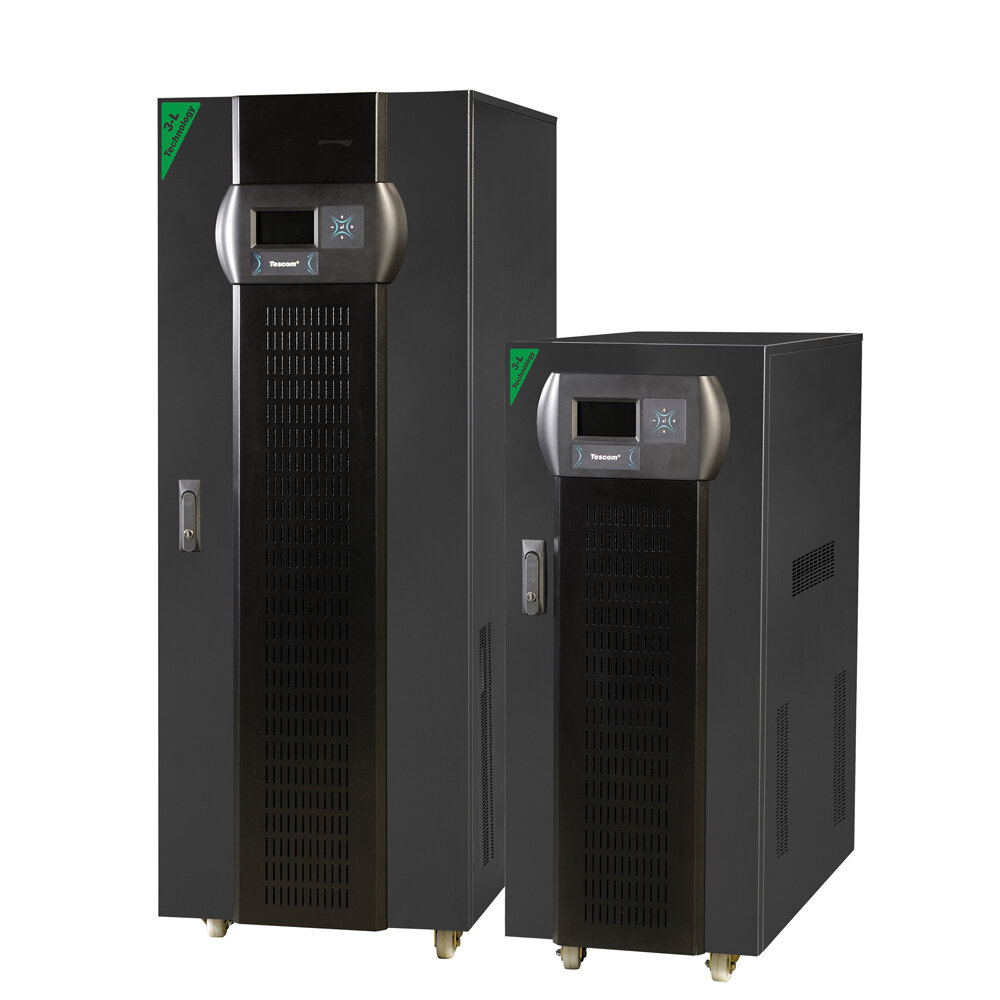

Tescom DS Power H 40 кВА (модель DS340H) — трехфазный источник бесперебойного питания (ИБП) двойного преобразования, разработанный для надежного питания критически важных систем. Устройство применяет технологию DSP-управления, обеспечивая программируемую работу в различных условиях без снижения производительности. Номинальная мощность составляет 40 кВА / 36 кВт, что делает его подходящим для промышленных и IT-приложений с высокими требованиями к надежности. Входное напряжение — 380/400 В AC (3Ф + N + З) с допуском ±20% при 100% нагрузке и -40% при 70% нагрузке, частота — 50/60 Гц ±10%, коэффициент мощности ≥0.99, искажение тока (THDI) ≤3%.
ИБП Tescom DS340H обеспечивает выходное напряжение 380/400 В AC (3Ф + N) с точностью ±1%, частота — 50/60 Гц с допуском ±2% в синхронизированном режиме или ±0,1% в свободном ходу. Эффективность достигает до 95%, крест-фактор — 3:1, гармонические искажения напряжения — менее 2% для линейной нагрузки. Перегрузочная способность: 100–125% нагрузки — 10 минут, 125–150% — 1 минута, выше 150% — переход на байпас. Аккумуляторы — герметичные свинцово-кислотные, 60 элементов (2x30), напряжение заряда — 2x405 В DC, конец заряда — 2x300 В DC, рабочая температура АКБ — 25°C, батареи размещены во внутреннем кабинете.
Физические параметры DS340H: габариты — 1440x515x855 мм, вес — 173 кг, уровень шума — менее 62 дБА. Устройство сертифицировано по EN62040-1, EN62040-2, EN62040-3, соответствует классу защиты IP20, работает при температуре 0–40°C и относительной влажности до 90% без конденсации, высота над уровнем моря — до 1000 м. Поддерживает параллельную работу до 8 ИБП, опционально доступны трансформаторы гальванической изоляции, SNMP, RS485, MODBUS и другие интерфейсы для мониторинга через ПО T-Mon.
Ключевые особенности и опции
- Коэффициент мощности, равный 0,9 (опционально – 0,8 и 1,0);
- Низкий уровень общих гармонических искажений входного тока (THD);
- Выбираемые входное/выходное напряжение, частота/диапазон;
- Отдельная плата управления для выпрямителя и инвертора;
- Высокий коэффициент входной мощности;
- Высокий КПД - до 95%;
- Функция «холодного» старта;
- Наличие сервисного байпаса;
- Защита от короткого замыкания и перегрузки на выходе;
- Автоматический тест батареи, индикатор оставшегося времени работы батареи;
- Система заряда с температурной компенсацией;
- Продвинутая ЖК-панель для управления (40-500 кВА)
- 2 последовательных порта RS232 и 12 «сухих» контактов (опция);
- Трехуровневая модульная структура с DSP-управлением;
- Опциональные адаптеры SNMP и MODBUS;
- Опционально – панель удаленного мониторинга;
- Многоуровневая система защиты АКБ;
- Режим ЭКО (опция);
- Возможность объединения системы в параллель до 8 ИБП (N+1);
Инструкция для Tescom DS Power H на 40, 60 и 80 кВА
Технические характеристики DS Power DS340H (40 кВА)
| Модель | DS310H | DS315H | DS320H | DS330H | DS340H | DS360H | DS380H | DS3100H |
| Мощность (кВА) | 10 | 15 | 20 | 30 | 40 | 60 | 80 | 100 |
| Вход | ||||||||
| Напряжение | 380/400 В AC 3Ф + N + З ± 20% (при 100% нагрузке) / - 40% (при 70% нагрузке) | |||||||
| Частота | 50 Гц / 60 Гц, ± 10% | |||||||
| Коэффициент мощности | ≥ 0.99 (при 100% нагрузке) | |||||||
| Искажение тока (THDI) (*) | ≤ 3% | |||||||
| Напряжение байпаса | 380/400 В AC 3Ф + N ± 10% | |||||||
| Искажение напряжения | ≤ 10% | |||||||
| Защита | Предохранители, Допуск по напряжению и частоте, Ограничение входной мощности, Индикатор последовательности фаз | |||||||
| Выход | ||||||||
| Мощность (кВт) | 9 | 13,5 | 18 | 27 | 36 | 54 | 72 | 90 |
| Коэффициент мощности (**) | 0.9 | |||||||
| Напряжение | 380/400 В AC 3Ф + N, ± 1% | |||||||
| Частота | 50 Гц / 60 Гц | |||||||
| Допуск по частоте | Синхронизированная линия: ± 2% / Свободный ход: ± 0,1% | |||||||
| Эффективность | up to 95% | |||||||
| Крест-фактор | 3:1 | |||||||
| Перегрузочная способность | 100% - 125% нагрузка: 10 мин., 125% - 150% нагрузка: 1 мин., большее 150% нагрузка: переход на байпас | |||||||
| Другие виды защиты | От всех видов КЗ, допустимо отклонение напряжения, защита DC шины, регенеративная нагрузка, ограничение тока | |||||||
| Искажение напряжения | Линейная нагрузка: < 2% | |||||||
| Батареи | ||||||||
| Тип | Герметичные свинцово-кислотные необслуживаемые | |||||||
| Число элементов | 2x30 (±30): 60 АКБ | |||||||
| Напряжение заряда | 2x405 В DC | |||||||
| Напряжение конца заряда | 2x300 В DC | |||||||
| Батарейный кабинет | Внутренний | Внешний | ||||||
| Рабочая температура АКБ | 25 ºC | |||||||
| Защита | 3 уровня оповещений, батарейные предохранители, ограничение тока заряда, температурная компенсация (опция) | |||||||
| Автоматическая проверка | По-умолчанию каждые 72 часа (регулируется) | |||||||
| Основное | ||||||||
| Сертификация | EN62040-1, EN62040-2, EN62040-3 | |||||||
| Пользовательский интерфейс | 4-строчная ЖК-панель, мимическая панель, 5 векторных клавиш управления, сигналы | ЖК-панель, 5 клавиш управления, сигналы | ||||||
| Индикация | Уровни напряжения, тока, мощности; крест-фактор, частота, КМ, время сервисного обслуживания | |||||||
| Дополнительно | Самодиагностика, 3 индикатора времени обслуживания, калибровка через RS232, cчетчик времени работы | |||||||
| Связь | 2xRS232 последовательных порта, 4 стандартных и 8 дополнительных сигнальных реле с сухими контактами | |||||||
| Входы | Вход аварийного отключения питания (EPO), вход батарейной панели, вход для подключения ДГУ | |||||||
| ПО | Стандартное программное обеспечение для управления ИБП T-Mon (3 клиента + 1 сервер управления) | |||||||
| Журнал сигналов | Стандартный: с временем и датой, на 512 событий | |||||||
| Защита | Перегрев силового модуля, Перегрузка по току, Сигнал тревоги по высокой температуре | |||||||
| Рабочая температура | 0ºC - 40ºC | |||||||
| Класс защиты | IP20 | |||||||
| Относительная влажность | 90% макс (без конденсации) | |||||||
| Высота над уровнем моря | < 1000 м | |||||||
| Шум (дБА) | < 57 | < 62 | < 65 | |||||
| Вес (кг) | 87 | 87 | 91 | 100 | 173 | 197 | 209 | 220 |
| Габариты (мм) ВxШxГ | 1040x400x815 | 1440x515x855 | ||||||
| Опции | ||||||||
| Другие напряжения на входе и выходе | По запросу | |||||||
| Трансформатор | Трансформатор гальванической изоляции на входе и выходе | |||||||
| ПО | T-Mon Admin Multi UPS мониторинг 10-50-100-200 клиентов, T-Mon Server 50-100-200 клиентов | |||||||
| Адаптеры | SNMP, RS485, панель удаленного мониторинга, MODBUS (RS485 или TCP/IP), TCP/IP, GSM/GPRS модем, мультиплексор | |||||||
| Работа в параллельном режиме | До 8 ИБП | |||||||
| (*) В зависимости от мощности и условий входа/выхода (**) Для КМ=0,8 и 1,0 – по запросу | ||||||||
