Tescom DS Power H 400 кВА
Выберите мощность:
- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
Настройка и инструкция
Открыть брошюру Tescom DS Power H 400 кВАКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП или иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Российские аналоги с малым сроком поставки
Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.
Описание

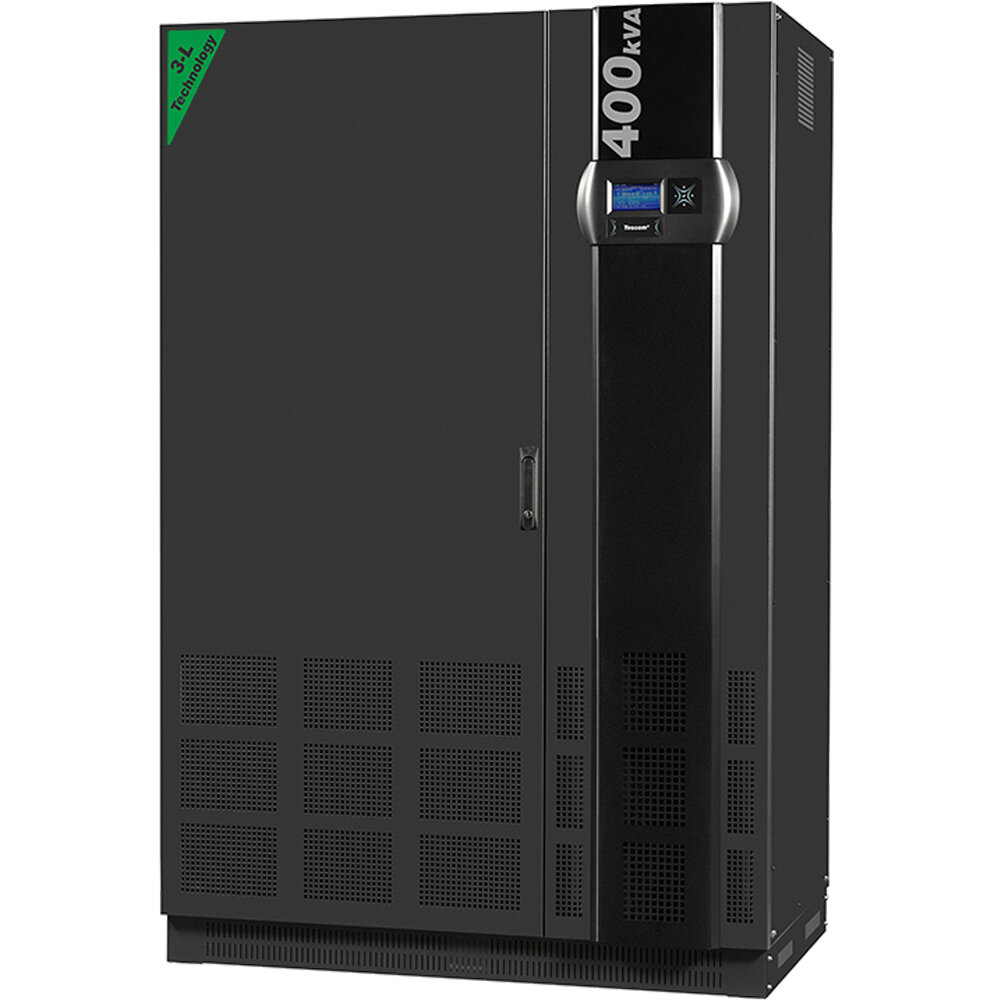

DS Power H мощностью 400 кВА (360 кВт) - трехфазный источник бесперебойного питания (ИБП) двойного преобразования от турецкой фирмы Tescom.
В источниках бесперебойного питания Tescom серии DS Power H применяется новейшая технология DSP-управления, позволяющая программировать ИБП для работы в самых разных эксплуатационных условиях без снижения производительности. С помощью ИБП серии DS Power DS3400H эффективность, надежность и функциональность существенно повышаются относительно классической аналоговой технологии. Эта серия источников бесперебойного питания отличается широким диапазоном доступных моделей и опций, что дает возможность их гибкого применения для самых разных нагрузок.
Ключевые особенности и опции
- Коэффициент мощности, равный 0,9 (опционально – 0,8 и 1,0);
- Низкий уровень общих гармонических искажений входного тока (THD);
- Выбираемые входное/выходное напряжение, частота/диапазон;
- Отдельная плата управления для выпрямителя и инвертора;
- Высокий коэффициент входной мощности;
- Высокий КПД - до 95%;
- Функция «холодного» старта;
- Наличие сервисного байпаса;
- Защита от короткого замыкания и перегрузки на выходе;
- Автоматический тест батареи, индикатор оставшегося времени работы батареи;
- Система заряда с температурной компенсацией;
- Продвинутая ЖК-панель для управления (40-500 кВА)
- 2 последовательных порта RS232 и 12 «сухих» контактов (опция);
- Трехуровневая модульная структура с DSP-управлением;
- Опциональные адаптеры SNMP и MODBUS;
- Опционально – панель удаленного мониторинга;
- Многоуровневая система защиты АКБ;
- Режим ЭКО (опция);
- Возможность объединения системы в параллель до 8 ИБП (N+1);
Инструкция для Tescom DS Power H на 300, 400 и 500 кВА
Технические характеристики DS Power DS3400H (400 кВА)
| Модель | DS3300H | DS3400H | DS3500H |
| Мощность (кВА) | 300 | 400 | 500 |
| Вход | |||
| Напряжение | 380/400 В AC 3Ф + N + З ± 20% (при 100% нагрузке) / - 40% (при 70% нагрузке) | ||
| Частота | 50 Гц / 60 Гц, ± 10% | ||
| Коэффициент мощности | ≥ 0.99 (при 100% нагрузке) | ||
| Искажение тока (THDI) (*) | ≤ 3% | ||
| Напряжение байпаса | 380/400 В AC 3Ф + N ± 10% | ||
| Искажение напряжения | ≤ 10% | ||
| Защита | Предохранители, Допуск по напряжению и частоте, Ограничение входной мощности, Индикатор последовательности фаз | ||
| Выход | |||
| Мощность (кВт) | 270 | 360 | 450 |
| Коэффициент мощности (**) | 0.9 | ||
| Напряжение | 380/400 В AC 3Ф + N, ± 1% | ||
| Частота | 50 Гц / 60 Гц | ||
| Допуск по частоте | Синхронизированная линия: ± 2% / Свободный ход: ± 0,1% | ||
| Эффективность | до 95% | ||
| Крест-фактор | 3:1 | ||
| Перегрузочная способность | 100% - 125% нагрузка: 10 мин., 125% - 150% нагрузка: 1 мин., большее 150% нагрузка: переход на байпас | ||
| Другие виды защиты | От всех видов КЗ, допустимо отклонение напряжения, защита DC шины, регенеративная нагрузка, ограничение тока | ||
| Искажение напряжения | Линейная нагрузка: < 2% | ||
| Батареи | |||
| Тип | Герметичные свинцово-кислотные необслуживаемые | ||
| Число элементов | 2x30 (±30): 60 АКБ | ||
| Напряжение заряда | 2x405 VDC | ||
| Напряжение конца заряда | 2x300 VDC | ||
| Батарейный кабинет | Внешний | ||
| Рабочая температура АКБ | 25 ºC | ||
| Защита | 3 уровня оповещений, батарейные предохранители, ограничение тока заряда, температурная компенсация (опция) | ||
| Автоматическая проверка | По-умолчанию каждые 72 часа (регулируется) | ||
| Основные | |||
| Сертификация | EN62040-1, EN62040-2, EN62040-3 | ||
| Пользовательский интерфейс | 4-строчная ЖК-панель, мимическая панель, 5 векторных клавиш управления, сигналы | ||
| Индикация | Уровни напряжения, тока, мощности; крест-фактор, частота, КМ, время сервисного обслуживания | ||
| Дополнительно | Самодиагностика, 3 индикатора времени обслуживания, калибровка через RS232, cчетчик времени работы | ||
| Связь | 2xRS232 последовательных порта, 4 стандартных и 8 дополнительных сигнальных реле с сухими контактами | ||
| Входы | Вход аварийного отключения питания (EPO), вход батарейной панели, вход для подключения ДГУ | ||
| ПО | Стандартное программное обеспечение для управления ИБП T-Mon (3 клиента + 1 сервер управления) | ||
| Журнал сигналов | Стандартный: с временем и датой, на 512 событий | ||
| Защита | Перегрев силового модуля, Перегрузка по току, Сигнал тревоги по высокой температуре | ||
| Рабочая температура | 0ºC - 40ºC | ||
| Класс защиты | IP20 | ||
| Относительная влажность | 90% макс (без конденсации) | ||
| Высота над уровнем моря | < 1000 м | ||
| Шум (дБА) | < 68 | ||
| Вес (кг) | 635 | 680 | 890 |
| Габариты (мм) ВxШxГ | 1900x1250x775 | ||
| Опции | |||
| Другие напряжения на входе и выходе | По запросу | ||
| Трансформатор | Трансформатор гальванической изоляции на входе и выходе | ||
| ПО | T-Mon Admin Multi UPS мониторинг 10-50-100-200 клиентов, T-Mon Server 50-100-200 клиентов | ||
| Адаптеры | SNMP, RS485, панель удаленного мониторинга, MODBUS (RS485 или TCP/IP), TCP/IP, GSM/GPRS модем, мультиплексор | ||
| Работа в параллельном режиме | До 8 ИБП | ||
| (*) В зависимости от мощности и условий входа/выхода (**) Для КМ=0,8 и 1,0 – по запросу | |||
