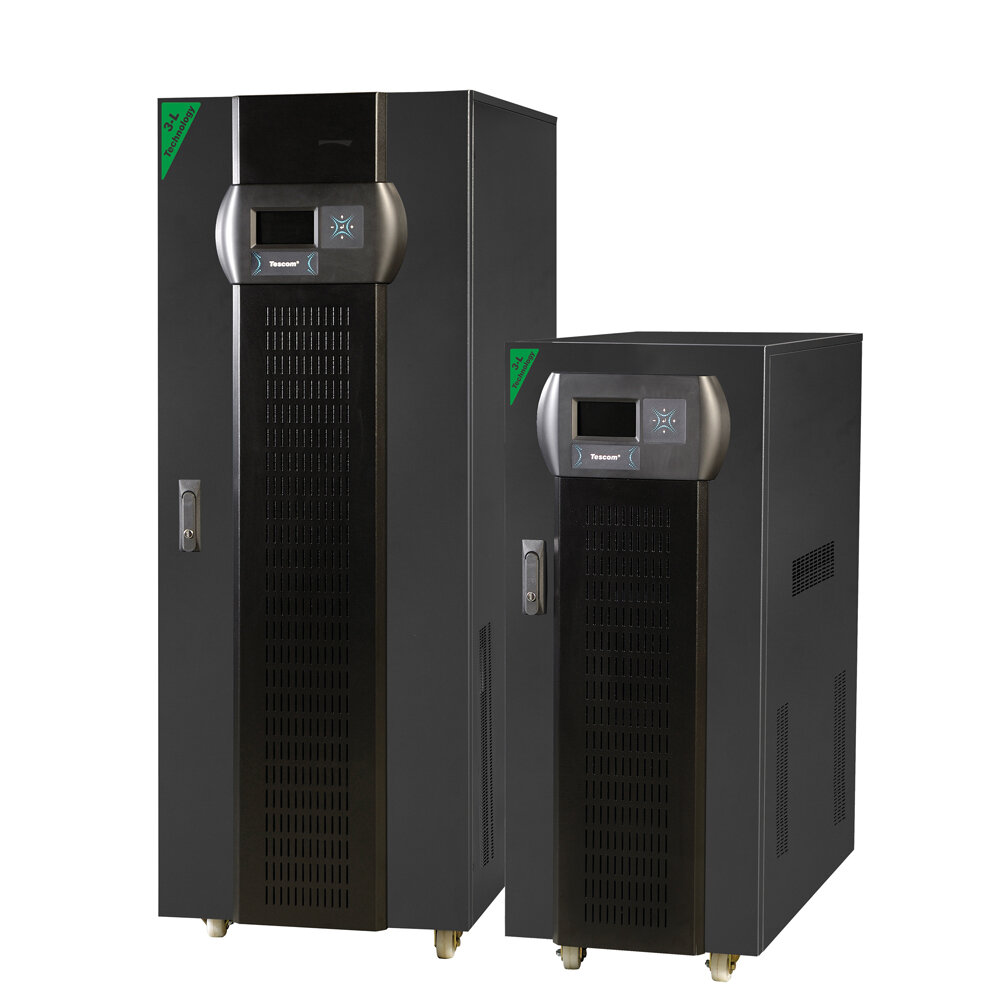

Tescom DS Power H 100 кВА
Доступные мощности Tescom DS Power H: 10, 15, 20, 30, 40, 60, 80, 100, 300, 400 и 500 кВА
Производитель: Tescom
Применение: Автоматизация, Медицинские ИБП, Инфраструктуры, Промышленные ИБП, Серверы и сфера IT, Системы безопасности, Телекоммуникации, Транспорт, ЦОД
Тип: On-line
Мощность, кВА: 100
Мощность, кВт: 90
Кол-во фаз вход/выход: 3:3
Входной коэффициент мощности при 100% нагрузке: 0, 99
Выходной коэффициент мощности: 0, 9
Эффективность в режиме двойного преобразования: 95
Напряжение, В: 380, 400
Поддерживаемые типы аккумуляторов: внешние
Подключение в параллель: До 8 ИБП
Трансформатор гальванической изоляции: Да
Формфактор: Вертикальный корпус (Tower)
Степень защиты корпуса (IP): 20
Шум, дБ (на расстоянии 1 м): 65
Ширина, мм: 515
Высота, мм: 1440
Глубина, мм: 855
Вес, кг: 220
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: order@uni-jet.com или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Настройка и инструкция

Открыть брошюру Tescom DS Power H 100 кВА

Компания «Юниджет»:

Для того, чтобы купить ИБП или иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

Российские аналоги с малым сроком поставки

Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.

Мощность, кВА

Кол-во фаз вход/выход:

Трансформатор г. и.

Модульный

Габариты, мм

Вес, кг

IP

Шум, дБ

Описание

DS Power H мощностью 100 кВА (90 кВт) - трехфазный источник бесперебойного питания (ИБП) двойного преобразования от турецкой фирмы Tescom.

В источниках бесперебойного питания Tescom серии DS Power H применяется новейшая технология DSP-управления, позволяющая программировать ИБП для работы в самых разных эксплуатационных условиях без снижения производительности. С помощью ИБП серии DS Power DS3100H эффективность, надежность и функциональность существенно повышаются относительно классической аналоговой технологии. Эта серия источников бесперебойного питания отличается широким диапазоном доступных моделей и опций, что дает возможность их гибкого применения для самых разных нагрузок.

Ключевые особенности и опции

  • Коэффициент мощности, равный 0,9 (опционально – 0,8 и 1,0);
  • Низкий уровень общих гармонических искажений входного тока (THD);
  • Выбираемые входное/выходное напряжение, частота/диапазон;
  • Отдельная плата управления для выпрямителя и инвертора;
  • Высокий коэффициент входной мощности;
  • Высокий КПД - до 95%;
  • Функция «холодного» старта;
  • Наличие сервисного байпаса;
  • Защита от короткого замыкания и перегрузки на выходе;
  • Автоматический тест батареи, индикатор оставшегося времени работы батареи;
  • Система заряда с температурной компенсацией;
  • Продвинутая ЖК-панель для управления (40-500 кВА)
  • 2 последовательных порта RS232 и 12 «сухих» контактов (опция);
  • Трехуровневая модульная структура с DSP-управлением;
  • Опциональные адаптеры SNMP и MODBUS;
  • Опционально – панель удаленного мониторинга;
  • Многоуровневая система защиты АКБ;
  • Режим ЭКО (опция);
  • Возможность объединения системы в параллель до 8 ИБП (N+1);

Инструкция для Tescom DS Power H на 100 кВА


Технические характеристики DS Power DS3100H (100 кВА)

Модель

DS310H

DS315H

DS320H

DS330H

DS340H

DS360H

DS380H

DS3100H

Мощность (кВА)

10

15

20

30

40

60

80

100

Вход

Напряжение

380/400 В AC 3Ф + N + З ± 20% (при 100% нагрузке) / - 40% (при 70% нагрузке)

Частота

50 Гц / 60 Гц, ± 10%

Коэффициент мощности

≥ 0.99 (при 100% нагрузке)

Искажение тока (THDI) (*)

≤ 3%

Напряжение байпаса

380/400 В AC 3Ф + N ± 10%

Искажение напряжения

≤ 10%

Защита

Предохранители, Допуск по напряжению и частоте, Ограничение входной мощности, Индикатор последовательности фаз

Выход

Мощность (кВт)

9

13,5

18

27

36

54

72

90

Коэффициент мощности (**)

0.9

Напряжение

380/400 В AC 3Ф + N, ± 1%

Частота

50 Гц / 60 Гц

Допуск по частоте

Синхронизированная линия: ± 2% / Свободный ход: ± 0,1%

Эффективность

up to 95%

Крест-фактор

3:1

Перегрузочная способность

100% - 125% нагрузка: 10 мин., 125% - 150% нагрузка: 1 мин., большее 150% нагрузка: переход на байпас

Другие виды защиты

От всех видов КЗ, допустимо отклонение напряжения, защита DC шины, регенеративная нагрузка, ограничение тока

Искажение напряжения

Линейная нагрузка: < 2%

Батареи

Тип

Герметичные свинцово-кислотные необслуживаемые

Число элементов

2x30 (±30): 60 АКБ

Напряжение заряда

2x405 В DC

Напряжение конца заряда

2x300 В DC

Батарейный кабинет

Внутренний

Внешний

Рабочая температура АКБ

25 ºC

Защита

3 уровня оповещений, батарейные предохранители, ограничение тока заряда, температурная компенсация (опция)

Автоматическая проверка

По-умолчанию каждые 72 часа (регулируется)

Основное

Сертификация

EN62040-1, EN62040-2, EN62040-3

Пользовательский интерфейс

4-строчная ЖК-панель, мимическая панель, 5 векторных клавиш управления, сигналы

ЖК-панель, 5 клавиш управления, сигналы

Индикация

Уровни напряжения, тока, мощности; крест-фактор, частота, КМ, время сервисного обслуживания

Дополнительно

Самодиагностика, 3 индикатора времени обслуживания, калибровка через RS232, cчетчик времени работы

Связь

2xRS232 последовательных порта, 4 стандартных и 8 дополнительных сигнальных реле с сухими контактами

Входы

Вход аварийного отключения питания (EPO), вход батарейной панели, вход для подключения ДГУ

ПО

Стандартное программное обеспечение для управления ИБП T-Mon (3 клиента + 1 сервер управления)

Журнал сигналов

Стандартный: с временем и датой, на 512 событий

Защита

Перегрев силового модуля, Перегрузка по току, Сигнал тревоги по высокой температуре

Рабочая температура

0ºC - 40ºC

Класс защиты

IP20

Относительная влажность

90% макс (без конденсации)

Высота над уровнем моря

< 1000 м

Шум (дБА)

< 57

< 62

< 65

Вес (кг)

87

87

91

100

173

197

209

220

Габариты (мм) ВxШxГ

1040x400x815

1440x515x855

Опции

Другие напряжения на входе и выходе

По запросу

Трансформатор

Трансформатор гальванической изоляции на входе и выходе

ПО

T-Mon Admin Multi UPS мониторинг 10-50-100-200 клиентов, T-Mon Server 50-100-200 клиентов

Адаптеры

SNMP, RS485, панель удаленного мониторинга, MODBUS (RS485 или TCP/IP), TCP/IP, GSM/GPRS модем, мультиплексор

Работа в параллельном режиме

До 8 ИБП

(*) В зависимости от мощности и условий входа/выхода

(**) Для КМ=0,8 и 1,0 – по запросу
