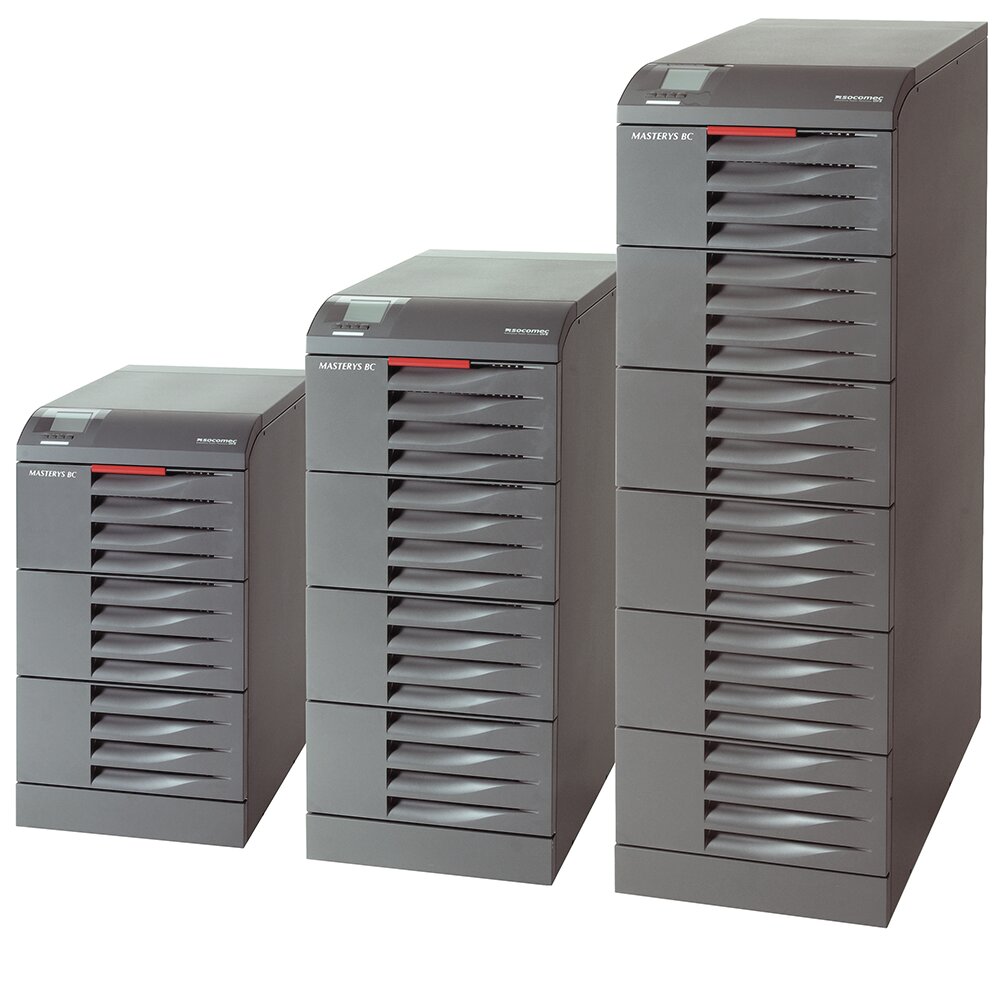

Socomec MASTERYS BC 40 кВА

Настройка и инструкция

Открыть брошюру (PDF) Socomec MASTERYS BC 40 кВА

Описание

Семейство Socomec Masterys BC представляет собой линейку ИБП, применяемых для защиты чувствительного оборудования в любых областях применения: медицинское оборудование, серверы и центры обработки данных, системы пожаротушения и охраны, сетевое и телекоммуникационное оборудование, оборудование промышленной автоматики и управления. ИБП серии Masterys были спроектированы с целью минимизировать занимаемое пространство, а так же обеспечить надёжность и удобство эксплуатации. Опционально доступен трансформатор гальванической развязки.

Вы также можете ознакомиться со старшими модификациями Socomec Masterys BC (100 кВА и 120 кВА)

---

Ключевые особенности

• Надежное и простое в эксплуатации решение мощностью 40 кВА для обеспечения защиты серверных, оборудования промышленных предприятий и предприятий сферы услуг, различных инфраструктур, медицинского оборудования небольшой мощности;
• Выходной коэффициент мощности, равный 0,9;
• Поддержка двух независимых входов сети для переключения между нагрузками;
• Поддержка параллельного резервирования двух ИБП 1+1;
• Внутренний ручной байпас;
• Малые габариты и низкий уровень производимого шума;
• Защита от обратного тока;
• Интеллектуальная система управления зарядкой АКБ;
• Коммуникационные возможности представлены двумя слотами для плат расширения и ModBus RTU;
• Удобный ЖК-дисплей с многоязыковым графическим интерфейсом

---

Опции

• Трансформатор гальванической развязки;
• Дополнительный внешний кабинет с аккумуляторными батареями;
• Дополнительные зарядные устройства для АКБ;
• Внешний датчик температур;
• Набор параллельной работы;
• Система синхронизации (ACS);
• Интерфейс «сухих» контактов;
• ModBus TCP, Profibus;
• Плата SNMP для удаленного управления и мониторинга

---

Технические характеристики

Sном (кВА)	15	20	30	40	60	80
Pном (кВт)	13,5	18	27	36	54	72
Вход/выход 3/1	•	•	-	-	-	-
Вход/выход 3/3	•	•	•	•	•	•
Параллельная  конфигурация	1+1
ВХОД
Номинальное напряжение	400 В 3 фазы +нейтраль
Допуск по напряжению	240 - 480 В
Номинальная частота	50/60 Гц ± 10%
Коэффициент мощности/THDI	0,99 / < 3 %
ВЫХОД
Номинальное напряжение	1 фаза + N: 230 В (устанавливается 220/240 В) 3 фазы + N: 400 В (устанавливается 380/415 В)
Допуск по напряжению	при статической нагрузке ±1%, при динамической нагрузке - в соответствии с  VFI-SS-111
Номинальная частота	50/60 Гц
Допуск по частоте	± 2 % (устанавливается от 1% до 8 %)
Перегрузка	125 % – 10 мин, 150% – 1 мин
Коэффициент амплитуды	3:1
БАЙПАС
Номинальное  напряжение	номинальное выходное напряжение
Допуск по напряжению	± 15 % (устанавливается от 10% до 20 %)
Номинальная частота	50/60 Гц
Допуск по частоте	±2% (устанавливается для обеспечения совместимости с генераторной установкой)
КПД
В онлайн-режиме при 100% нагрузке	до 94,5 %
СРЕДА
Рабочая температура окружающей среды	от 0 °C до +40 °C (от 15 °C до 25 °C для продления срока службы аккумуляторных батарей)
Относительная  влажность	0 % - 95 % без конденсации
Высота над уровнем моря (макс.)	1000 м без снижения рабочих характеристик (максимум 3000  м)
Уровень шума на расстоянии 1 м (ISO 3746)	< 52 дБА	< 55 дБА			< 62 дБА
ШКАФ ИБП
Габариты (Ш x Г x В)	444 x 795 x 800/1000/1400 мм				444 x 795 x 1400 мм
Вес	105 кг	110 кг	135 кг	152 кг	180 кг	200 кг
Класс защиты	IP20
Цвета	RAL 7012
СТАНДАРТЫ
Безопасность	IEC/EN 62040-1 (сертификат TÜV SÜD), EN 60950-1, AS 62040.1.1, AS 62040.1.2
ЭMC	IEC/EN 62040-2, AS 62040.2
КПД	VFI-SS-111 - IEC/EN 62040-3, AS 62040.3
Сертификат  изделия	CE, RCM (E2376)
