Описание

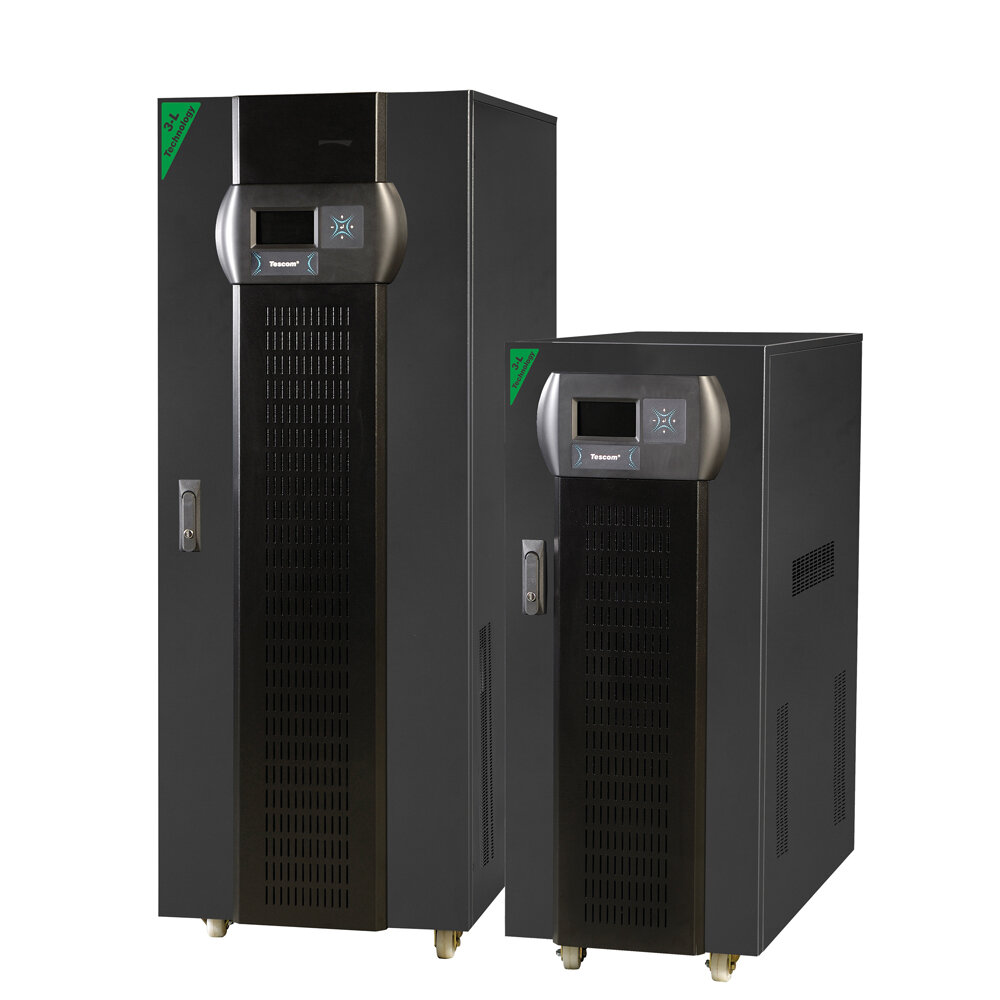

DS Power H - серия трехфазных источников бесперебойного питания (ИБП) двойного преобразования от турецкой фирмы Tescom, мощностью от 10 до 100 кВА и от 300 до 500 кВА.
В источниках бесперебойного питания Tescom серии DS Power H применяется новейшая технология DSP-управления, позволяющая программировать ИБП для работы в самых разных эксплуатационных условиях без снижения производительности. С помощью ИБП серии DS Power H эффективность, надежность и функциональность существенно повышаются относительно классической аналоговой технологии. Эта серия источников бесперебойного питания отличается широким диапазоном доступных моделей и опций, что дает возможность их гибкого применения для самых разных нагрузок.
Ключевые особенности и опции
Коэффициент мощности, равный 0,9 (опционально – 0,8 и 1,0);
Низкий уровень общих гармонических искажений входного тока (THD);
Выбираемые входное/выходное напряжение, частота/диапазон;
Отдельная плата управления для выпрямителя и инвертора;
Высокий коэффициент входной мощности;
Высокий КПД - до 95%;
Функция «холодного» старта;
Наличие сервисного байпаса;
Защита от короткого замыкания и перегрузки на выходе;
Автоматический тест батареи, индикатор оставшегося времени работы батареи;
Система заряда с температурной компенсацией;
Продвинутая ЖК-панель для управления (40-500 кВА)
2 последовательных порта RS232 и 12 «сухих» контактов (опция);
Трехуровневая модульная структура с DSP-управлением;
Опциональные адаптеры SNMP и MODBUS;
Опционально – панель удаленного мониторинга;
Многоуровневая система защиты АКБ;
Режим ЭКО (опция);
Возможность объединения системы в параллель до 8 ИБП (N+1);
Брошюра для Tescom DS Power H на 10, 15, 20, 30, 40, 60, 80, 100 кВА
Брошюра для Tescom DS Power H на 300, 400, 500 кВА
Инструкция для Tescom DS Power H на 10, 15, 20 и 30 кВА
Инструкция для Tescom DS Power H на 40, 60 и 80 кВА
Инструкция для Tescom DS Power H на 100 кВА
Инструкция для Tescom DS Power H на 300, 400 и 500 кВА
Технические характеристики Tescom DS Power H 10-100 кВА
Модель
DS310H
DS315H
DS320H
DS330H
DS340H
DS360H
DS380H
DS3100H
Мощность (кВА)
10
15
20
30
40
60
80
100
Вход
Напряжение
380/400 В AC 3Ф + N + З ± 20% (при 100% нагрузке) / - 40% (при 70% нагрузке)
Частота
50 Гц / 60 Гц, ± 10%
Коэффициент мощности
≥ 0.99 (при 100% нагрузке)
Искажение тока (THDI) (*)
≤ 3%
Напряжение байпаса
380/400 В AC 3Ф + N ± 10%
Искажение напряжения
≤ 10%
Защита
Предохранители, Допуск по напряжению и частоте, Ограничение входной мощности, Индикатор последовательности фаз
Выход
Мощность (кВт)
9
13,5
18
27
36
54
72
90
Коэффициент мощности (**)
0.9
Напряжение
380/400 В AC 3Ф + N, ± 1%
Частота
50 Гц / 60 Гц
Допуск по частоте
Синхронизированная линия: ± 2% / Свободный ход: ± 0,1%
Эффективность
up to 95%
Крест-фактор
3:1
Перегрузочная способность
100% - 125% нагрузка: 10 мин., 125% - 150% нагрузка: 1 мин., большее 150% нагрузка: переход на байпас
Другие виды защиты
От всех видов КЗ, допустимо отклонение напряжения, защита DC шины, регенеративная нагрузка, ограничение тока
Искажение напряжения
Линейная нагрузка: < 2%
Батареи
Тип
Герметичные свинцово-кислотные необслуживаемые
Число элементов
2x30 (±30): 60 АКБ
Напряжение заряда
2x405 В DC
Напряжение конца заряда
2x300 В DC
Батарейный кабинет
Внутренний
Внешний
Рабочая температура АКБ
25 ºC
Защита
3 уровня оповещений, батарейные предохранители, ограничение тока заряда, температурная компенсация (опция)
Автоматическая проверка
По-умолчанию каждые 72 часа (регулируется)
Основное
Сертификация
EN62040-1, EN62040-2, EN62040-3
Пользовательский интерфейс
4-строчная ЖК-панель, мимическая панель, 5 векторных клавиш управления, сигналы
ЖК-панель, 5 клавиш управления, сигналы
Индикация
Уровни напряжения, тока, мощности; крест-фактор, частота, КМ, время сервисного обслуживания
Дополнительно
Самодиагностика, 3 индикатора времени обслуживания, калибровка через RS232, cчетчик времени работы
Связь
2xRS232 последовательных порта, 4 стандартных и 8 дополнительных сигнальных реле с сухими контактами
Входы
Вход аварийного отключения питания (EPO), вход батарейной панели, вход для подключения ДГУ
ПО
Стандартное программное обеспечение для управления ИБП T-Mon (3 клиента + 1 сервер управления)
Журнал сигналов
Стандартный: с временем и датой, на 512 событий
Защита
Перегрев силового модуля, Перегрузка по току, Сигнал тревоги по высокой температуре
Рабочая температура
0ºC - 40ºC
Класс защиты
IP20
Относительная влажность
90% макс (без конденсации)
Высота над уровнем моря
< 1000 м
Шум (дБА)
< 57
< 62
< 65
Вес (кг)
87
87
91
100
173
197
209
220
Габариты (мм) ВxШxГ
1040x400x815
1440x515x855
Опции
Другие напряжения на входе и выходе
По запросу
Трансформатор
Трансформатор гальванической изоляции на входе и выходе
ПО
T-Mon Admin Multi UPS мониторинг 10-50-100-200 клиентов, T-Mon Server 50-100-200 клиентов
Адаптеры
SNMP, RS485, панель удаленного мониторинга, MODBUS (RS485 или TCP/IP), TCP/IP, GSM/GPRS модем, мультиплексор
Работа в параллельном режиме
До 8 ИБП
(*) В зависимости от мощности и условий входа/выхода
(**) Для КМ=0,8 и 1,0 – по запросу

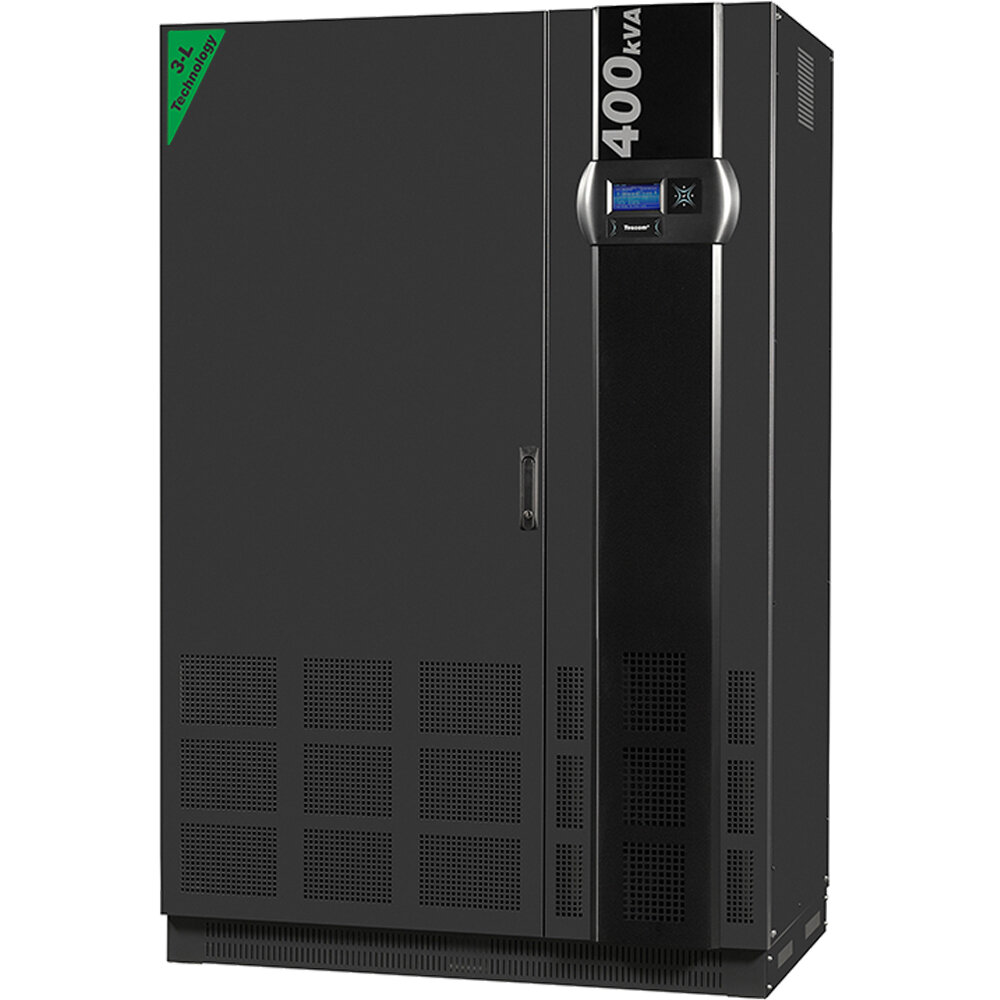

Технические характеристики Tescom DS Power H 300-500 кВА
Модель
DS3300H
DS3400H
DS3500H
Мощность (кВА)
300
400
500
Вход
Напряжение
380/400 В AC 3Ф + N + З ± 20% (при 100% нагрузке) / - 40% (при 70% нагрузке)
Частота
50 Гц / 60 Гц, ± 10%
Коэффициент мощности
≥ 0.99 (при 100% нагрузке)
Искажение тока (THDI) (*)
≤ 3%
Напряжение байпаса
380/400 В AC 3Ф + N ± 10%
Искажение напряжения
≤ 10%
Защита
Предохранители, Допуск по напряжению и частоте, Ограничение входной мощности, Индикатор последовательности фаз
Выход
Мощность (кВт)
270
360
450
Коэффициент мощности (**)
0.9
Напряжение
380/400 В AC 3Ф + N, ± 1%
Частота
50 Гц / 60 Гц
Допуск по частоте
Синхронизированная линия: ± 2% / Свободный ход: ± 0,1%
Эффективность
до 95%
Крест-фактор
3:1
Перегрузочная способность
100% - 125% нагрузка: 10 мин., 125% - 150% нагрузка: 1 мин., большее 150% нагрузка: переход на байпас
Другие виды защиты
От всех видов КЗ, допустимо отклонение напряжения, защита DC шины, регенеративная нагрузка, ограничение тока
Искажение напряжения
Линейная нагрузка: < 2%
Батареи
Тип
Герметичные свинцово-кислотные необслуживаемые
Число элементов
2x30 (±30): 60 АКБ
Напряжение заряда
2x405 VDC
Напряжение конца заряда
2x300 VDC
Батарейный кабинет
Внешний
Рабочая температура АКБ
25 ºC
Защита
3 уровня оповещений, батарейные предохранители, ограничение тока заряда, температурная компенсация (опция)
Автоматическая проверка
По-умолчанию каждые 72 часа (регулируется)
Основные
Сертификация
EN62040-1, EN62040-2, EN62040-3
Пользовательский интерфейс
4-строчная ЖК-панель, мимическая панель, 5 векторных клавиш управления, сигналы
Индикация
Уровни напряжения, тока, мощности; крест-фактор, частота, КМ, время сервисного обслуживания
Дополнительно
Самодиагностика, 3 индикатора времени обслуживания, калибровка через RS232, cчетчик времени работы
Связь
2xRS232 последовательных порта, 4 стандартных и 8 дополнительных сигнальных реле с сухими контактами
Входы
Вход аварийного отключения питания (EPO), вход батарейной панели, вход для подключения ДГУ
ПО
Стандартное программное обеспечение для управления ИБП T-Mon (3 клиента + 1 сервер управления)
Журнал сигналов
Стандартный: с временем и датой, на 512 событий
Защита
Перегрев силового модуля, Перегрузка по току, Сигнал тревоги по высокой температуре
Рабочая температура
0ºC - 40ºC
Класс защиты
IP20
Относительная влажность
90% макс (без конденсации)
Высота над уровнем моря
< 1000 м
Шум (дБА)
< 68
Вес (кг)
635
680
890
Габариты (мм) ВxШxГ
1900x1250x775
Опции
Другие напряжения на входе и выходе
По запросу
Трансформатор
Трансформатор гальванической изоляции на входе и выходе
ПО
T-Mon Admin Multi UPS мониторинг 10-50-100-200 клиентов, T-Mon Server 50-100-200 клиентов
Адаптеры
SNMP, RS485, панель удаленного мониторинга, MODBUS (RS485 или TCP/IP), TCP/IP, GSM/GPRS модем, мультиплексор
Работа в параллельном режиме
До 8 ИБП
(*) В зависимости от мощности и условий входа/выхода
(**) Для КМ=0,8 и 1,0 – по запросу
