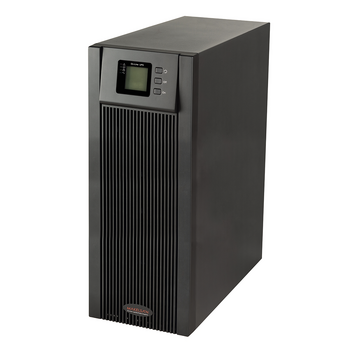

Makelsan PowerPack Memo F9 10 кВА
Выберите мощность:
- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
Настройка и инструкция
Открыть брошюру Makelsan PowerPack Memo F9 10 кВАКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП Makelsan PowerPack Memo F9, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Российские аналоги с малым сроком поставки
Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.
Описание
Makelsan PowerPack Memo F9 - однофазный источник бесперебойного питания (ИБП) двойного преобразования, мощностью 6 кВА и 10 кВА, ориентированный на эксплуатацию вместе с серверным и телекоммуникационным оборудованием. Построен с применением цифрового управления по средствам DSP-микропроцессора. Имеет автоматический байпас, защиту от короткого замыкания. Коммуникационные возможности представлены портом USB, «сухими» контактами, слотом SNMP.
Руководство Makelsan PowerPack Memo F9
Ключевые особенности
- Технология двойного преобразования (онлайн) и цифровое микропроцессорное управление;
- Поддержка экономичного режима работы;
- Выходной коэффициент мощности равен 0,9;
- Широкий диапазон входного напряжения — от 120 В до 276 В;
- Широкий диапазон входных частот (50 Гц: 45-55 Гц / 60 Гц: 54-66 Гц);
- Возможность параллельного подключения ИБП за счет параллельного порта;
- До 20 аккумуляторных батарей в группе;
- Совместимость с ДГУ;
- Поддержка функции самотестирования;
- Поддержка «холодного» старта от батарей;
- Поддержка EPO (аварийного отключения);
- Опциональные платы SNMP, «сухих» контактов, платы параллельной работы
Технические характеристики Makelsan PowerPack Memo F9 10 кВА
| Мощность | 10 кВА / 9 кВт | ||||
| Вход | Тип входа | Одна фаза и заземление | |||
| Коэффициент мощности | ≥ 0.99 | ||||
| Номинальное напряжение | 220 / 230 / 240 В переменного тока (настраиваемое) | ||||
| Номинальная частота | 50 Гц / 60 Гц（автоопределение） | ||||
| Диапазон входных напряжений | 120~276 В переменного тока | ||||
| Диапазоны входных частот | 45~55 Гц / 54~66 Гц | ||||
|
Диапазон напряжений обходной цепи (байпас) | 220 В макс：10%，15%，20% или 25% (по умолчанию), 230 В макс: 10%，15% или 20% (по умолчанию), 240 В макс：+10% или 15% (по умолчанию) | ||||
| мин：20%, 30% или 45% (по умолчанию). | |||||
| Диапазон частот обходной цепи | ±1%, ±2%, ±4%, ±5%, ±10% | ||||
| Коэффициент нелинейных искажений тока | ≤3% (100% линейная нагрузка, входной коэф. нелинейных искажений напряжения ≤1%） | ||||
| ≤5% (100% нелинейная нагрузка，входной коэф. нелинейных искажений напряжения ≤1%） | |||||
| Батареи | Количество АКБ | 16, 18, 20 шт. (настраиваемое) | |||
| Тип АКБ | Необслуживаемые свинцово-кислотные аккумуляторы | ||||
| Модель заряда | Автопереключение повышающего или плавающего заряда | ||||
| Время заряда | Повышающий заряд до 20 часов (максимально, в зависимости от емкости подключенных батарей) | ||||
| Ток заряда | 6 кВА:1A(с внутренними АКБ/ 10A（с внешними АКБ) | ||||
| 10 кВА:1A(с внутренними АКБ/ 10A（с внешними АКБ) | |||||
| Выход | Тип выхода | Одна фаза и заземление | |||
| Точность выходного напряжения | ± 1% | ||||
| КНИ напряжения | ≤2% на 100% линейной нагрузке | ||||
| ≤5% на 100% нелинейной нагрузке | |||||
| Номинальное напряжение | 220 / 230 / 240 В | ||||
| Номинальная частота | 50 Гц / 60 Гц | ||||
| Погрешность частоты | ± 0.1 % | ||||
| Скорость отслеживания частоты | 1 Гц/сек | ||||
|
Перегрузочная способность | 105%~110% 1 час | ||||
| 110%~125% 10 минута | |||||
| 125%~150% 1 минута | |||||
| ≥150% 200 мс | |||||
| Перегрузка по обходной цепи | 125% | ||||
| Пик-фактор | 3:1 | ||||
|
|
Эффективность в нормальном режиме |
≥ 90% | |||
| Динамическая характеристика | 5.0% | ||||
| 20мс | |||||
| Постоянная составляющая тока | ≤500мВ | ||||
| Переключение | Из нормального в батарейный режим | 0 мс | |||
|
Между инвертором и обходной цепью | 0 мс | ||||
|
Разблокирование: <15 мс (50 Гц), <13.33 мс (60 Гц) | |||||
| Уровень шума | <55 дБА (на расстоянии 1 метр) | ||||
| Индикация | ЖК-дисплей и светодиодная мнемосхема | ||||
| Безопасность | Соответствует МЭК 62040-1 | ||||
| Макс. входное напряжение | 320 В переменного тока, 1 час | ||||
|
Электромагнитные помехи | Проводимость: МЭК 62040-2 | ||||
| Излучение: МЭК 62040-2 | |||||
| Искажения: МЭК 62040-2 | |||||
| Энергетическая система управления | МЭК 62040-2 | ||||
| Средняя наработка на отказ | 250,000 часов; 1+1 400,000 часов | ||||
| Среднее время восстановления | 30 минут | ||||
| Сопротивление изоляции | > 2 МОм（500 В постоянного тока） | ||||
| Напряжение изоляции | 2820 В постоянного тока, < 3.5 мА, 1 минута | ||||
| Импульсные помехи | Соответствует МЭК 60664-1 1.2/50мс+8/20мс 6кВ / 3кВА | ||||
| Защита корпуса | IP20 | ||||
| Кольцевой поток в параллельной системе | 1＋1≤8%，N＋1≤3% | ||||
| Эквивалентный ток в параллельной системе | 1＋1≤8%，N＋1≤10% | ||||
| ГАБАРИТЫ И ВЕС | |||||
| Мощность |
| 10 кВА / 9 кВт | |||
| Размеры с АКБ | мм | 250х616х606 | |||
| Размеры без АКБ | мм | 250х502х616 | |||
|
|
|
| |||
| Вес нетто |
кг | 6 кВА: 64 кг - модель с внутренними АКБ, 20 кг – модель без внутренних АКБ; | |||
| Цвет корпуса |
| Черный | |||
