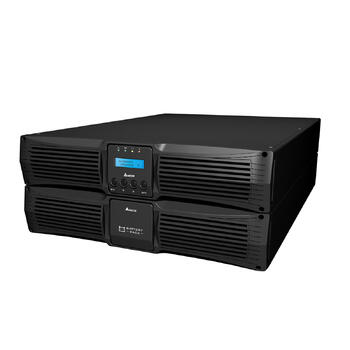

Delta Amplon RT 10 кВА

Стоимость может быть изменена без предварительного уведомления. Информация об оферте.

Настройка и инструкция

Открыть брошюру Delta Amplon RT 10 кВА

Описание

Delta Amplon RT – серия однофазных ИБП (UPS) двойного преобразования. Предназначены для использования в малых и средних офисах, вместе с медицинским, телекоммуникационным и серверным оборудованием. Располагают LCD-экранами для отображения информации о текущем состоянии питания. Имеют возможность устанавливаться как вертикально, так и горизонтально, что позволяет инсталлировать источники бесперебойного питания серии в стойку (rack). Возможно использование пары модулей ИБП для использования в параллели в целях резервирования. Поддерживается возможность подключения дополнительных внешних аккумуляторных батарей.

---

Инструкция Amplon RT 1 кВА - 3 кВА

Инструкция Amplon RT 5 кВА - 10 кВА

Руководство - Блок сервисного байпаса для параллельных систем

Руководство - Блок сервисного байпаса для одиночных систем

---

Ключевые особенности

• Номинальная мощность Amplon RT равна 10 кВА;
• Топология двойного преобразования с нулевым временем переключения обеспечивает чистую синусоиду на выходе и высокую степень защиты потребителей;
• Совместимость с широким набором оборудования: персональными компьютерами и рабочими станциями, серверным и телекоммуникационным оборудованием, хранилищами данных и т.д.;
• Возможность организации параллельного резервирования по схеме 1+1 (в решениях 5 кВА – 10 кВА)
• Полностью цифровое управление, построенное на DSP-микропроцессоре;
• Коэффициент мощности на выходе равен 0,9, коэффициент мощности на входе (при полной нагрузке) превышает 0,99;
• Низкие коэффициенты искажений тока и напряжения;
  КПД в режиме двойного преобразования 93%, в экономичном режиме работы – 97%;
• Поддержка «холодного» запуска от батарей в отсутствии источника электропитания;
• Система предотвращения возникновения поломок в случае отказа системы охлаждения;
• Система регулирования скорости вращения вентиляторов в зависимости от уровня текущей нагрузки снижает шум и повышает эффективность системы охлаждения;
• Поддержка «горячей» замены аккумуляторных батарей в ходе работы ИБП;
• Поддержка подключение дополнительного внешнего батарейного модуля для продления времени автономной работы;
• Встроенная «интеллектуальная» система «умного» заряда аккумуляторных батарей предотвращения переразряда существенно повышает срок службы;
• Возможность расстановки приоритетов нагрузкам по уровню критичности позволяет отключать не критичных потребителей для увеличения времени работы наиболее важных;
• Компактный корпус в универсальном исполнении может быть установлен в 19-дюймовую стойку (2U), либо вертикально в качестве отдельностоящего оборудования, а наличие поворотного ЖК-дисплея позволяет комфортно взаимодействовать с ИБП в любом положении;
• Коммуникационные порты RS232 и USB, слот для подключения платы расширения, реле дистанционного аварийного отключения

---

Опции

• Дополнительное зарядное устройство для увеличения скорости перезарядки;
• Модуль внешнего сервисного байпаса;
• Внешнее зарядное устройство;
• Дополнительные батарейные модули;
• Платы расширения

---

Технические характеристики Delta Amplon RT 10 кВА

Модель	RT-10k GES103R212035
Мощность	10 кВА / 9 кВт
Вход
Напряжение	200 / 208 / 220 / 230 (по умолчанию) / 240 В пер. тока, 1-фазный
Диапазон входных напряжений	100 В пер. тока - 300 В пер. тока (при полной нагрузке)
Суммарный коэффициент гармоник тока	< 5 % (при полной нагрузке)
Частота	40 - 70 Гц
Коэффициент мощности	> 0,99 (при полной нагрузке)
Входное подключение	Терминальные клеммы
Выход
Напряжение	200, 208, 220, 230, 240 В пер. тока
Суммарный коэфф. гармоник напряжения	< 2 % (при линейной нагрузке)
Пределы регулирования напряжения	± 1 % (статич.); ± 2 % (тип.)
Частота	50 / 60 Гц ± 0,05 Гц
Перегрузочная способность	106 % - 110 %: 10 минут; 111 % - 125 %: 5 минут; 126 % - 150 %: 30 с.
Выходные разъемы	Терминальные клеммы
Крест-фактор	3:1
КПД
Нормальный режим	92 % (при полной нагрузке)
Экономичный режим	96 % (при полной нагрузке)
Аккумуляторные батареи
Номинальное напряжение	240 В пост. тока
Тип батареи	Герметичная свинцово-кислотная 12 В, 9 Ач
Номинальное время работы в режиме питания от аккумуляторных батарей***	7,5 мин.
Ток заряда	Встроено: макс. 4 А (регулир.)
Дополнительное зарядное устройство	4 А (внутренняя установка)
Электрическое соединение	Кабель
Прочее
Уровень шума (на расстоянии 1 м)	54 дБ(A)
Параллельное подключение	Параллельное подключение
Дистанционное управление	Дистанционное аварийное отключение электропитания (REPO), дистанционное вкл. / откл.
Отображение информации	ЖК дисплей и светодиодные индикаторы
Совместная установка батарей	Да
Коммуникационные интерфейсы	RS 232 х 1, слот SNMP x 1, Smart slot x 1, параллельный порт
Соответствие стандартам	CE, TUV, EN62040-1, CISPR22 Класс A
Размеры и масса ИБП
Габариты ИБП (Ш x Г x В), мм	440 x 623 x 131
Масса ИБП	21,3 кг
Батарейный модуль	RT 10 kVA  GES201B109700
Габариты батарейного модуля (Ш x Г x В), мм	440 x 595 x 131
Масса батарейного модуля	66 кг
Условия эксплуатации
Рабочая температура	0 - 40 °C
Относительная влажность	0 % - 95 % (без конденсации)
