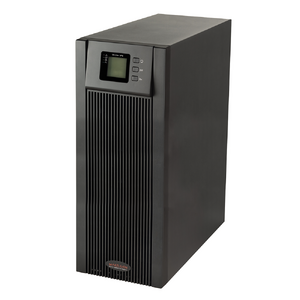

Makelsan PowerPack Memo F9 - серия однофазных ИБП двойного преобразования с цифровым управлением (DSP): 6 кВА / 5,4 кВт и 10 кВА / 9 кВт, выходной коэффициент мощности 0,9. У обоих номиналов один напольный корпус на колёсах 250 x 502 x 616 мм: масса 62 и 64 кг с внутренними аккумуляторами, 18 и 20 кг в исполнении для внешних батарейных блоков. Вход 120 - 276 В, выход 220 / 230 / 240 В.
Серия рассчитана на надёжное электропитание переменным током высокого качества ответственного оборудования: групп компьютеров и серверов, коммутаторов и другого телекоммуникационного оборудования. Производитель называет компьютерные залы, сетевые центры, системы связи, системы автоматизации и другие критические системы. Благодаря высокочастотному двойному преобразованию качество выходного напряжения («чистой» синусоиды) не зависит от состояния входной электросети; широкий диапазон входных напряжений 120 - 276 В позволяет применять ИБП в местах с низким качеством напряжения сети. Работа от генератора поддерживается.
Управляет ИБП цифровой сигнальный процессор (DSP): он обеспечивает самодиагностику и защиту от аварийных ситуаций. При перегрузке ИБП переходит на байпас без прерывания питания нагрузки, при отказе инвертора или перегреве - тоже на байпас, если цепь байпаса в норме; при коротком замыкании на выходе отключает выходное напряжение. Состояние и рабочие параметры показывают ЖК-дисплей и светодиодная мнемосхема. Связь и управление: порты USB, RS232 (COM) и аварийного отключения (EPO), внутренний слот для карты SNMP; карты SNMP, «сухих» контактов и параллельной работы - опции.
ИБП ставят на ровное место не ближе 20 см до стен и оборудования, вентиляционные отверстия на передней и задней панелях не закрывают, корпус фиксируют блокировкой колёс. Устанавливать вне помещений нельзя. ИБП работает при температуре 0 - 40 °C; для помещения установки настоятельно рекомендуется 20 - 25 °C, не выше 35 °C. Высота установки - до 1500 м, выше мощность снижают.
Подключение - к клеммной колодке, а не к розетке, с кабельными наконечниками. Заземление подключают первым; входы L (фаза) и N (нейтраль) не меняют местами. Для выхода двухполюсные автоматы предпочтительнее однополюсных: при появлении напряжения на нулевом проводе они разрывают цепь целиком. Предохранители типа gR или аналогичные автоматы - для сети 220 / 230 В. Суммарная пиковая мощность нагрузки должна быть меньше номинальной мощности ИБП.
Входной, выходной кабель и кабель внешнего байпаса
6 мм²
10 мм²
Кабель заземления
10 мм²
16 мм²
Выходное устройство защиты, максимум
40 А
63 А
Устройство защиты внешнего байпаса
40 А
63 А
Нагрузка на пол с внутренними АКБ
496 кг/м²
512 кг/м²
Батареи и обслуживание
Внутрь стандартного корпуса помещаются 16 аккумуляторов 7 - 9 А·ч; при большем числе или ёмкости нужен внешний батарейный шкаф или стеллаж. В настройках число аккумуляторов - 16, 18 или 20; напряжение батарейного блока после подключения около 192, 216 или 240 В постоянного тока. Типовое время заряда до 90 % ёмкости - 6 - 8 часов. Напряжение ускоренного заряда - 2,30 - 2,35 В на ячейку, плавающего - 2,20 - 2,29 В на ячейку; для настройки используйте ПК.
Внешний батарейный шкаф MEMO F9-BT: до 2 x 20 аккумуляторов 7 А·ч (9 А·ч), 597 x 250 x 616 мм, масса 122 / 134 кг. Шкаф ставят как можно ближе к ИБП: дальше 5 м нужна внешняя защита батарей - щит батарейных предохранителей рядом с ними, дальше 10 м - кабель большего сечения. Кабель подключения внешних батарей 3 x 10 мм², защита 63 А; выключатели трёхполюсные, предохранители gR на 240 В постоянного тока. Батарейный кабель и щит в штатный комплект не входят.
Первый заряд - не менее 8 часов.
Оптимальная температура батарей - 15 - 25 °C.
Непрерывная работа от батарей - не более 24 часов.
Неиспользуемые батареи подзаряжают не менее 12 часов каждые 3 месяца, в жару - каждые 2 месяца.
Вентиляторы рассчитаны на 20 000 - 40 000 часов непрерывной работы; повышенная температура срок сокращает.
Функции системы проверяют каждые 6 месяцев.
Режимы работы, параллельная работа и генератор
Режимы: двойное преобразование, обходной (байпас), питание от аккумуляторов и энергосберегающий ECO. В ECO нагрузка питается через байпас, при отклонении сети ИБП переходит на двойное преобразование.
Если ИБП не включён или перегружен при включении, а напряжение или частота на входе байпаса вне допуска, ИБП на байпас не переходит и питание на нагрузку не подаётся.
После перехода на байпас из-за перегрузки и снижения нагрузки инвертор запускается через 5 минут; при нескольких таких переходах за час ИБП остаётся на байпасе до ручного перевода на инвертор или до часа без перегрузок.
Для нагрузки с непредсказуемым изменением мощности загрузка - не более 70 %. К ИБП подключают компьютерное оборудование, линейную нагрузку и нагрузку с малой индуктивностью; для других нагрузок - консультация с поставщиком.
После короткого замыкания на выходе отключают нагрузку, вызвавшую его, выключают входное питание и ждут 10 минут.
Ручной выключатель сервисного обслуживания - опция: он позволяет выполнять работы без прерывания питания нагрузки.
От генератора: нагрузку включают после включения ИБП, суммарная мощность нагрузки на 30 % меньше мощности генератора, мощность генератора в 1,5 - 2 раза больше мощности ИБП.
Параллельная система - для повышения мощности или резервирования. Кабели к каждому ИБП - не менее 10AWG для 6 кВА и 8AWG для 10 кВА, общие кабели, соединяющие ИБП, - не менее N x 10AWG или N x 8AWG, где N - число ИБП. Батарейный блок задают в настройках каждого ИБП; возможен и общий батарейный блок на всю систему.
Технические характеристики
Мощность
6 кВА / 5.4 кВт
10 кВА / 9 кВт
Модели
6 кВА（Powerpack MEMO F9 6kVA)
10 кВА（Powerpack MEMO F9 10kVA)
Вход
Тип входа
Одна фаза и заземление
Коэффициент мощности
≥ 0.99
Номинальное напряжение
220 / 230 / 240 В переменного тока (настраиваемое)
Номинальная частота
50 Гц / 60 Гц（автоопределение）
Диапазон входных напряжений
120~276 В переменного тока
Диапазоны входных частот
45~55 Гц / 54~66 Гц
Диапазон напряжений обходной цепи (байпас)
220 В макс：10%，15%，20% или 25% (по умолчанию), 230 В макс：10%，15% или 20% (по умолчанию), 240 В макс：+10% или 15% (по умолчанию)
