Для того, чтобы купить ИБП Legrand MEGALINE, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.

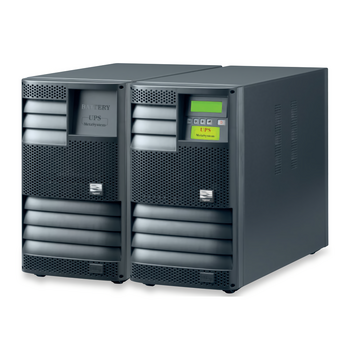

MEGALINE — модульный однофазный источник бесперебойного питания (ИБП) от Legrand. Современное модульное решение небольшой мощностью, использующее силовые модули по 1250 ВА для масштабирования конфигурации и батарейный комплекты из трех АКБ по 9 Ач. Предзначен для эксплуатации с серверным и вычислительным оборудованием, в телекоммуникационных комплексах и узлах связи. В модификацию с одним шкафом максимально возможна установка до четырех силовых модулей и до четырех батарейных; со сдвоенным — до 8 силовых модулей и 10 батарейных. Дополнительно могут быть подключены внешние батарейные шкафы. Коммуникационные возможности представлены портом RS-232 и двумя логическими портами. Доступен ручной байпас.
Техническое руководство ИБП Legrand
|
ОДИНОЧНЫЙ ШКАФ (немецкий стандарт) |
|||||
|
|
Номинальная мощность, ВА |
Активная мощность, Вт |
Время автономной работы, мин. |
Кол-во шкафов |
Масса, кг |
|
3 103 50 |
1250 |
875 |
13 |
1 |
23,5 |
|
3 103 52 |
2500 |
1750 |
13 |
1 |
34 |
|
3 103 54 |
3750 |
2625 |
13 |
1 |
43 |
|
3 103 56 |
5000 |
3500 |
13 |
1 |
53 |
|
СДВОЕННЫЙ ШКАФ |
|||||
|
3 103 60 + 3 107 78 |
5000 |
3500 |
13 |
2 |
25+50 |
|
3 103 63 + 3 107 79 |
6250 |
4375 |
13 |
2 |
27+58 |
|
3 103 66 + 3 107 80 |
7500 |
5250 |
13 |
2 |
29+65 |
|
3 103 69 + 3 107 81 |
8250 |
6125 |
13 |
2 |
32+73 |
|
3 103 72 + 3 107 82 |
10000 |
7000 |
13 |
2 |
34+80 |
|
ОДИНОЧНЫЙ ШКАФ (французский стандарт) |
|||||
|
3 103 42 |
1250 |
875 |
13 |
1 |
23,5 |
|
3 103 43 |
2500 |
1750 |
13 |
1 |
34 |
|
3 103 44 |
3750 |
2625 |
13 |
1 |
43 |
|
3 103 45 |
5000 |
3500 |
13 |
1 |
53 |
|
ОДИНОЧНЫЙ ШКАФ (британский стандарт) |
|||||
|
3 103 46 |
1250 |
875 |
13 |
1 |
23,5 |
|
3 103 47 |
2500 |
1750 |
13 |
1 |
34 |
|
3 103 48 |
3750 |
2625 |
13 |
1 |
43 |
|
3 103 49 |
5000 |
3500 |
13 |
1 |
53 |
|
ОДИНОЧНЫЙ ШКАФ – БЕЗ БАТАРЕЙ |
|||||
|
3 103 51 |
1250 |
875 |
- |
1 |
|
|
3 103 53 |
2500 |
1750 |
- |
1 |
|
|
3 103 55 |
3750 |
2625 |
- |
1 |
|
|
3 103 57 |
5000 |
3500 |
- |
1 |
|
|
СДВОЕННЫЙ ШКАФ – БЕЗ БАТАРЕЙ |
|||||
|
3 103 60 + 3 108 59 |
5000 |
3500 |
- |
2 |
|
|
3 103 63 + 3 108 59 |
6250 |
4375 |
- |
2 |
|
|
3 103 66 + 3 108 59 |
7500 |
5250 |
- |
2 |
|
|
3 103 69 + 3 108 59 |
8250 |
6125 |
- |
2 |
|
|
3 103 72 + 3 108 59 |
10000 |
7000 |
- |
2 |
|
|
ДОПОЛНИТЕЛЬНЫЕ БАТАРЕЙНЫЕ ШКАФЫ |
|||||
|
3 107 75 |
Шкаф с 1 комплектом батарей |
||||
|
3 107 76 |
Шкаф с 2 комплектами батарей |
||||
|
3 107 77 |
Шкаф с 3 комплектами батарей |
||||
|
3 107 78 |
Шкаф с 4 комплектами батарей |
||||
|
3 107 79 |
Шкаф с 5 комплектами батарей |
||||
|
3 107 80 |
Шкаф с 6 комплектами батарей |
||||
|
3 107 81 |
Шкаф с 7 комплектами батарей |
||||
|
3 107 82 |
Шкаф с 8 комплектами батарей |
||||
|
3 107 83 |
Шкаф с 9 комплектами батарей |
||||
|
3 107 84 |
Шкаф с 10 комплектами батарей |
||||
|
ДОПОЛНИТЕЛЬНЫЕ БАТАРЕЙНЫЕ ШКАФЫ С ЗАРЯДНЫМ УСТРОЙСТВОМ |
|||||
|
3 107 86 |
Шкаф с 1 комплектом батарей и зарядным устройством |
||||
|
3 107 87 |
Шкаф с 2 комплектами батарей и зарядным устройством |
||||
|
3 107 88 |
Шкаф с 3 комплектами батарей и зарядным устройством |
||||
|
3 107 89 |
Шкаф с 4 комплектами батарей и зарядным устройством |
||||
|
3 107 90 |
Шкаф с 5 комплектами батарей и зарядным устройством |
||||
|
3 107 91 |
Шкаф с 6 комплектами батарей и зарядным устройством |
||||
|
3 107 92 |
Шкаф с 7 комплектами батарей и зарядным устройством |
||||
|
3 107 93 |
Шкаф с 8 комплектами батарей и зарядным устройством |
||||
|
3 107 94 |
Шкаф с 9 комплектами батарей и зарядным устройством |
||||
|
3 107 95 |
Шкаф с 10 комплектами батарей и зарядным устройством |
||||
|
ПРИНАДЛЕЖНОСТИ |
|||||
|
3 108 35 |
Силовой модуль 1250 ВА |
||||
|
3 108 57 |
Комплект батарей для увеличения времени автономной работы MegaLine/1 (одиночный шкаф) |
||||
|
3 108 58 |
Комплект батарей для увеличения времени автономной работы MegaLine/2 (сдвоенной шкаф) |
||||
|
3 108 59 |
Пустой батарейный шкаф |
||||
|
3 108 60 |
Кабель-разветвитель для подключения второго дополнительного батарейного шкафа (MegaLine SPLITTER) |
||||
|
3 108 61 |
Комплект для установки батарейного шкафа ИБП (PL MegaLine cable) |
||||
|
3 108 62 |
Ручной байпас для одиночного шкафа (BP/1) |
||||
|
3 108 63 |
Ручной байпас для сдвоенного шкафа (BP/2) |
||||
|
3 107 85 |
Дополнительное зарядное устройство для батарейного шкафа (СВ 36) |
||||
|
3 109 72 |
Комплект релейного интерфейса |
||||
|
Модель |
Мощность |
Время автономной работы |
Кол-во и размеры шкафов В х Ш х Г (мм) |
Кат. № |
|
Одиночный шкаф |
||||
|
|
1 250 Ва |
30 мин. |
1x (270 x 475 x 570) |
3 103 73 |
|
1 250 Ва |
52 мин. |
1x (270 x 475 x 570) |
3 103 74 |
|
|
1 250 Ва |
75 мин. |
1x (270 x 475 x 570) |
3 103 75 |
|
|
2 500 Ва |
22 мин. |
1x (270 x 475 x 570) |
3 103 76 |
|
|
2 500 Ва |
30 мин. |
2x (270 x 475 x 570) |
3 103 77 |
|
|
2 500 Ва |
52 мин. |
2x (270 x 475 x 570) |
3 103 52 + 3 107 78 |
|
|
2 500 Ва |
63 мин. |
2x (270 x 475 x 570) |
3 103 52 + 3 107 79 |
|
|
3 750 Ва |
18 мин. |
1x (270 x 475 x 570) |
3 103 78 |
|
|
3 750 Ва |
29 мин. |
2x (270 x 475 x 570) |
3 103 54 + 3 107 77 |
|
|
3 750 Ва |
44 мин. |
2x (270 x 475 x 570) |
3 103 54 + 3 107 79 |
|
|
3 750 Ва |
67 мин. |
2x (270 x 475 x 570) |
3 103 54 + 3 107 82 |
|
|
5 000 Ва |
22 мин. |
2x (270 x 475 x 570) |
3 103 56 + 3 107 76 |
|
|
5 000 Ва |
30 мин. |
2x (270 x 475 x 570) |
3 103 56 + 3 107 78 |
|
|
5 000 Ва |
46 мин. |
2x (270 x 475 x 570) |
3 103 56 + 3 107 81 |
|
|
5 000 Ва |
63 мин. |
2x (270 x 475 x 570) |
3 103 56 + 3 107 84 |
|
|
Сдвоенный шкаф |
||||
|
|
5 000 Ва |
22 мин. |
2x (270 x 475 x 570) |
3 103 60 + 3 107 80 |
|
5 000 Ва |
30 мин. |
2x (270 x 475 x 570) |
3 103 60 + 3 107 84 |
|
|
5 000 Ва |
46 мин. |
3x (270 x 475 x 570)* |
3 103 60 + 3 107 84 + 3 107 75 |
|
|
5 000 Ва |
63 мин. |
3x (270 x 475 x 570)* |
3 103 60 + 3 107 84 + 3 107 78 |
|
|
6 250 Ва |
20 мин. |
2x (270 x 475 x 570) |
3 103 63 + 3 107 81 |
|
|
6 250 Ва |
30 мин. |
2x (270 x 475 x 570) |
3 103 63 + 3 107 84 |
|
|
6 250 Ва |
47 мин. |
3x (270 x 475 x 570)* |
3 103 63 + 3 107 84 + 3 107 78 |
|
|
6 250 Ва |
60 мин. |
3x (270 x 475 x 570)* |
3 103 63 + 3 107 84 + 3 107 81 |
|
|
7 500 Ва |
18 мин. |
2x (270 x 475 x 570) |
3 103 66 + 3 107 82 |
|
|
7 500 Ва |
30 мин. |
3x (270 x 475 x 570)* |
3 103 66 + 3 107 84 + 3 107 76 |
|
|
7 500 Ва |
48 мин. |
3x (270 x 475 x 570)* |
3 103 66 + 3 107 84+ 3 107 81 |
|
|
7 500 Ва |
59 мин. |
3x (270 x 475 x 570)* |
3 103 66 + 3 107 84 (x2) |
|
|
8 750 Ва |
20 мин. |
2x (270 x 475 x 570) |
3 103 69 + 3 107 84 |
|
|
8 750 Ва |
30 мин. |
3x (270 x 475 x 570)* |
3 103 69 + 3 107 84 + 3 107 78 |
|
|
8 750 Ва |
45 мин. |
3x (270 x 475 x 570)* |
3 103 69 + 3 107 84 + 3 107 83 |
|
|
8 750 Ва |
61 мин. |
4x (270 x 475 x 570)* |
3 103 69 + 3 107 84 (x2) + 3 107 78 |
|
|
10 000 Ва |
22 мин. |
3x (270 x 475 x 570)* |
3 103 72 + 3 107 84 + 3 107 76 |
|
|
10 000 Ва |
30 мин. |
3x (270 x 475 x 570)* |
3 103 72 + 3 107 84 + 3 107 80 |
|
|
10 000 Ва |
46 мин. |
4x (270 x 475 x 570)* |
3 103 72 + 3 107 84 (x2) + 3 107 76 |
|
|
10 000 Ва |
60 мин. |
4x (270 x 475 x 570)* |
3 103 72 + 3 107 84 (x2) + 3 107 81 |
|
|
|
СДВОЕННЫЙ ШКАФ |
||||||||
|
Общие характеристики |
|||||||||
|
номинальная мощность (ВА) |
10000 |
||||||||
|
активная мощность (Вт) |
7000 |
||||||||
|
макс. возможность расширения (ВА) |
10000 |
||||||||
|
макс. возможность расширения (Вт) |
7000 |
||||||||
|
технология |
ИБП с двойным преобразованием, VFI-SS-111 |
||||||||
|
архитектура ИБП |
модульная, расширяемая, с резервированием по схеме N+X, с силовыми модулями 1250 ВА в одном шкафу |
||||||||
|
Вход |
|||||||||
|
номинальное входное напряжение |
230 В |
||||||||
|
диапазон входного напряжения |
184 В - 264 В при 100 % нагрузке |
||||||||
|
минимальное рабочее напряжение сети |
100 В при 50 % нагрузке |
||||||||
|
суммарный коэффициент гармоник тока на входе |
< 3 % |
||||||||
|
коэффициент мощности на входе |
> 0,99 при нагрузке 20 % |
||||||||
|
входная частота |
50 гц/60 гц ± 2 % (до 14 % настраивается) |
||||||||
|
Выход |
|||||||||
|
Выходное напряжение |
230 В ± 1 % |
||||||||
|
Выходная частота |
50 гц/60 гц, синхронизирована |
||||||||
|
суммарный коэффициент гармоник напряжения на выходе |
< 1 % при нелинейной нагрузке |
||||||||
|
форма сигнала |
синусоидальная |
||||||||
|
крест-фактор |
3,5 : 1 |
||||||||
|
КПД при питании от сети |
до 92 % |
||||||||
|
допустимая перегрузка |
300 %: 1 с; 200 %: 5 с; 150 %: 30 с |
||||||||
|
Время автономной работы |
|||||||||
|
время автономной работы (мин.) |
13 |
||||||||
|
увеличение времени автономной работы |
да |
||||||||
|
Оборудование |
|||||||||
|
байпас |
статический и электромеханический, автоматический с внутренней синхронизацией (в случае перегрузки или неисправности). |
||||||||
|
индикация и аварийная сигнализация |
Большой четырехстрочный буквенно-цифровой дисплей, многоцветный индикатор состояния, звуковая сигнализация |
||||||||
|
коммуникационные порты |
1 порт RS 232, 2 логических порта |
||||||||
|
по для обмена данными с ИБП |
может быть бесплатно загружено с сайта |
||||||||
|
защита |
электронная защита от перегрузок, коротких замыканий и глубокого разряда батарей. отключение по истечении времени автономной работы. ограничитель пускового тока. датчик, определяющий правильность подключения нейтрального проводника. защита от подачи питания в сеть (электрическая блокировка входного разъема во время работы от батарей). контакт EPO (полное отключение при аварии) |
||||||||
|
входные и выходные соединения по питанию |
Входной разъем немецкого стандарта/клемная колодка, блок универсальных выходных розеток (итальянский/немецкий стандарт/клемная колодка) |
||||||||
|
Механические характеристики |
|||||||||
|
масса нетто (кг) |
34 + 80 |
||||||||
|
размеры, В х Ш х Г (мм) |
2 x 475 x 270 x 570 |
||||||||
|
установленные силовые модули |
8 |
||||||||
|
свободные слоты для силовых модулей |
- |
||||||||
|
установленные комплекты батарей |
8 |
||||||||
|
свободные слоты для подключения АКБ |
2 |
||||||||
|
Условия окружающей среды |
|||||||||
|
рабочая температура (°C) |
0-40 |
||||||||
|
степень защиты |
IP21 |
||||||||
|
относительная влажность (%) |
20-80 |
||||||||
|
уровень шума на расстоянии 1 м (дБ) |
< 40 |
||||||||
|
Сертификаты соответствия |
|||||||||
|
соответствие регламентам и стандартам |
ТР ТС 004/2011, ТР ТС 020/2011; ГОСТ Р МЭК 62040-1-2-2009, ГОСТ Р 53362-2009; EN62040-1, EN62040-2, EN62040-3 |
||||||||
