    Доступные мощности:
  • Liebert NXf – от 10 до 20 кВА (3:1)
  • Liebert NXe – от 10 до 20 кВА (3:3)
  • Liebert NXa – от 40 до 200 кВА (3:3)
Производитель: ИБП Vertiv (Emerson, Liebert, Chloride)
Сферы применения: Автоматизация, Здравоохранение, Инфраструктуры, Промышленность, Серверы и сфера IT, Телекоммуникации
Тип: On-line
Мощность, кВА: 140
Мощность, кВт: 112
Кол-во фаз вход/выход: 3:3
Входной коэффициент мощности при 100% нагрузке: 0,99
Выходной коэффициент мощности: 0,8
Напряжение: 380, 400, 415
Наличие аккумуляторов: внешние
Подключение в параллель: До 6 ИБП
Трансформатор гальванической изоляции: Опция
Формфактор: Вертикальный корпус (Tower)
Степень защиты корпуса (IP): 20
Шум, дБ (на расстоянии 1 м): 65
Ширина, мм: 1000
Высота, мм: 1800
Глубина, мм: 825
Вес, кг: 960
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: spbinfo@jetushkauni-jet.ru или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Компания «Юниджет»:

Для того, чтобы купить ИБП Liebert NXa, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

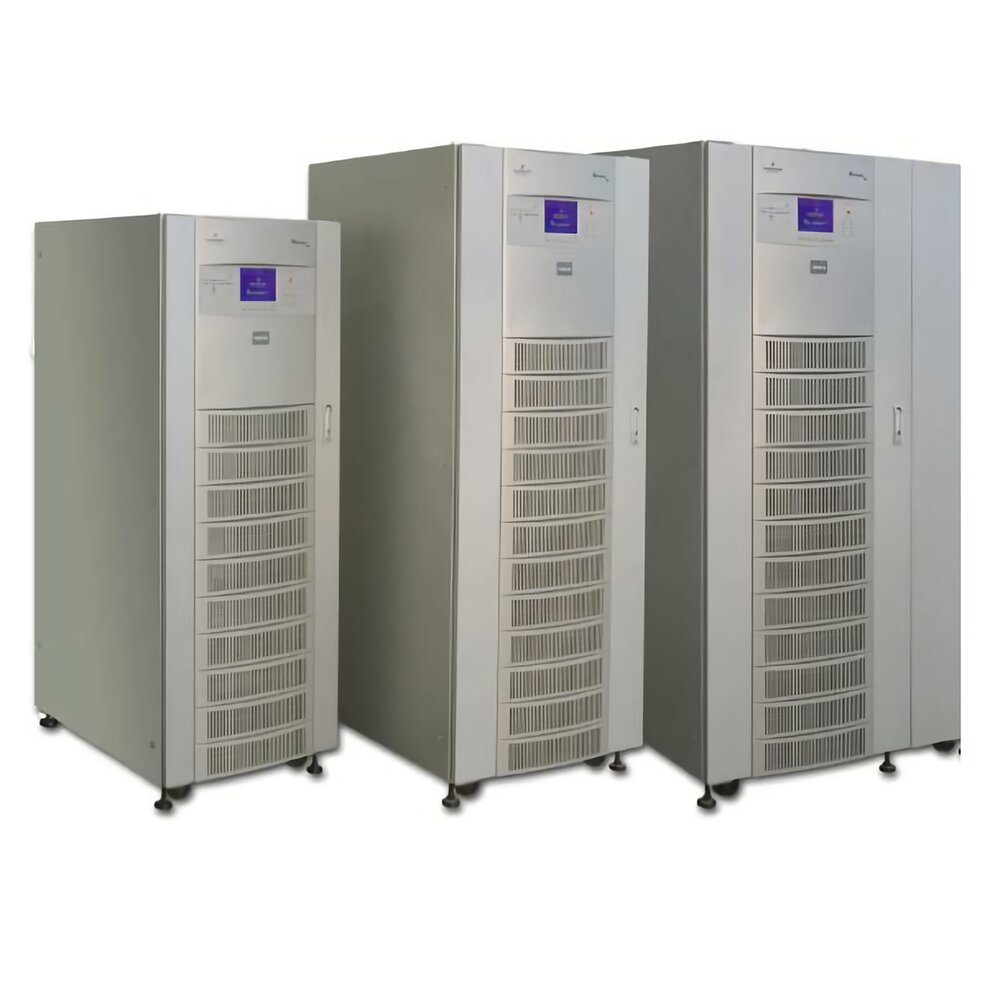

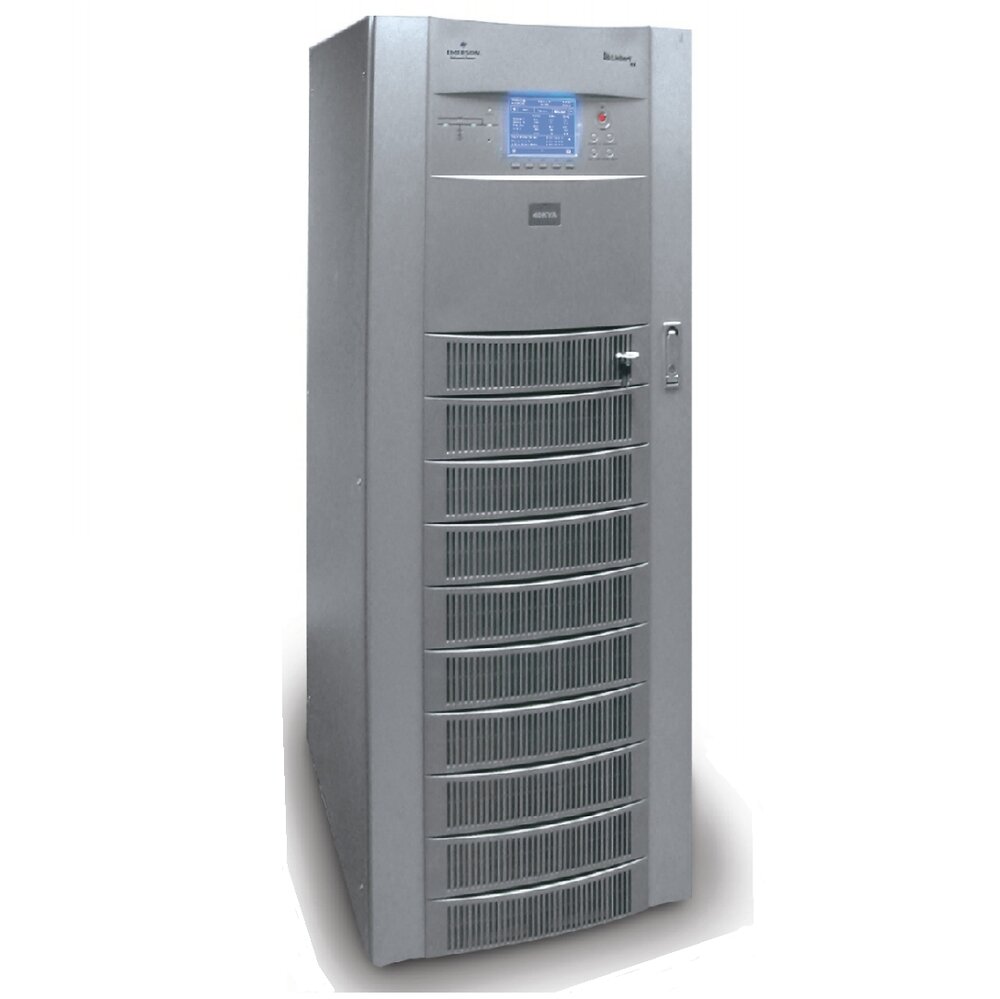

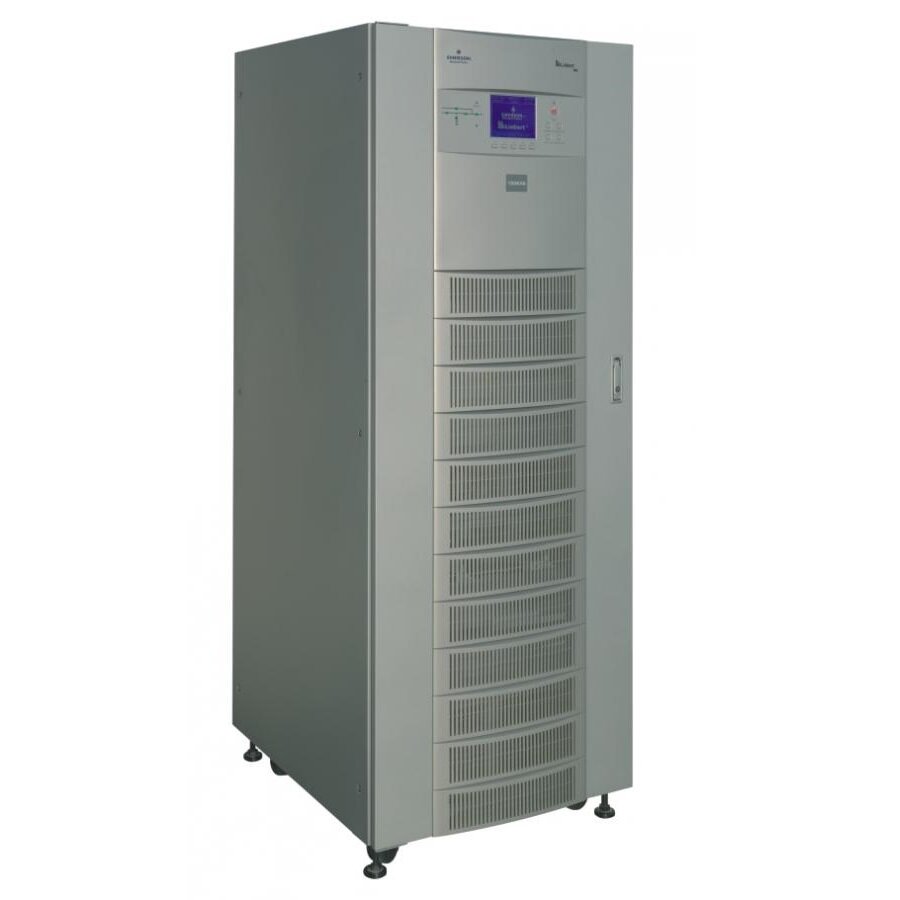

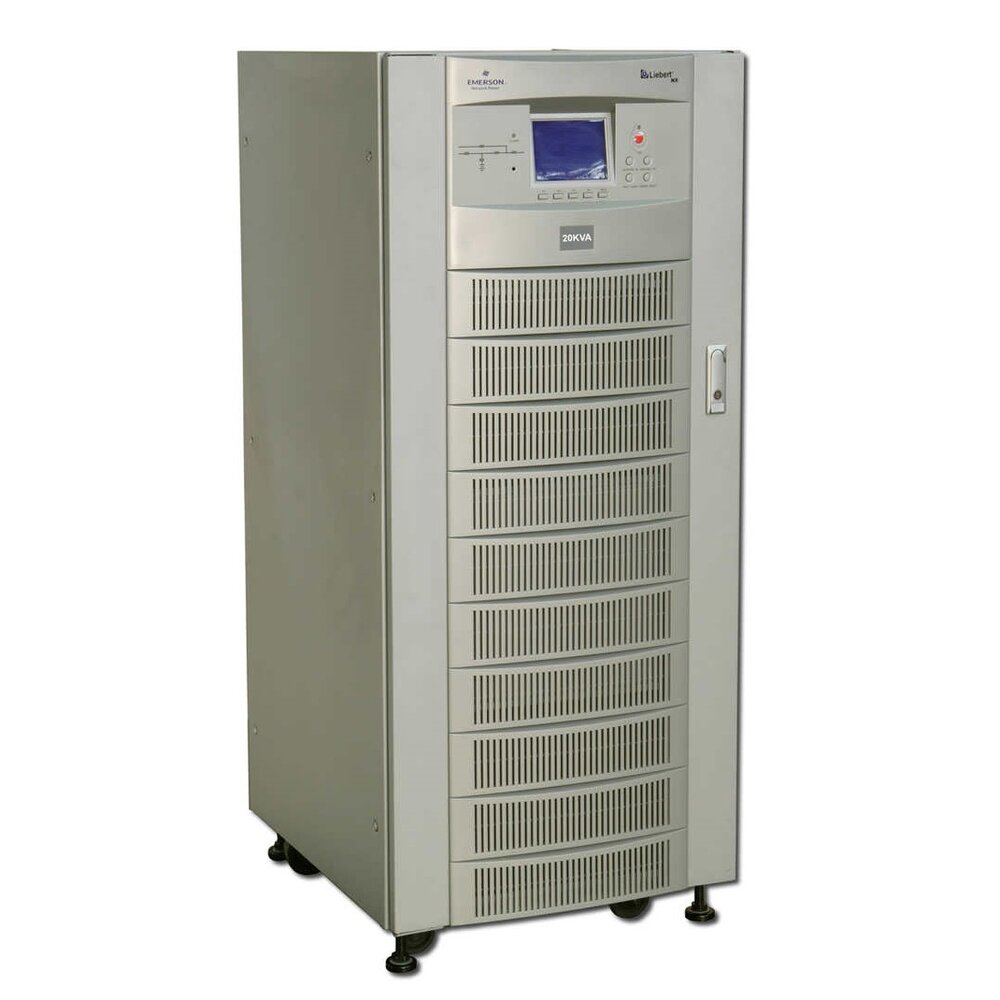

Liebert NX (NXf, NXe, NXa) – линейка трехфазных источников бесперебойного питания и ИБП в трехфазным входом/однофазным выходом двойного преобразования (NXf). Выпускались компанией Emerson. Ориентированы на применение в среде крупной розничной торговли, банках, информационных и телекоммуникационных центрах. Поддерживают работу до шести модулей в параллели и подключение дополнительных внешних аккумуляторных батарей, располагают продвинутой системой резервирования. Совместимы с дизель-генераторными установками. В качестве стандартного функционала выступает крупный LCD-экран с поддержкой русского языка и удобным меню.


Руководство Liebert NXe 10 - 20 кВА

Руководство Liebert NXf 10 - 20 кВА

Руководство Liebert NXa 30 - 200 кВА


Ключевые особенности

  • Классическое решение мощностью 140 кВА, поддерживающее трехфазный вход и однофазный выход, для эксплуатации в условиях дата-центров, серверных комнат, а также в сфере телекома или на промышленных объектах для средств автоматизации;
  • Полностью цифровое управление на основе цифровых сигнальных микропроцессорах обеспечивает надежность ИБП и отличную характеристику производительности;
  • Инвертор и выпрямителя исполнены на основе IGBT-технологии, выпрямитель поддерживает фазовое управление и коррекцию коэффициента мощности;
  • Низкий коэффициент гармонических искажений тока на входе – менее 3 процентов;
  • Широкий диапазон входного напряжения: от 305 до 477 В;
  • Поддержка построения параллельной системы из 6 ИБП для достижения суммарной мощности до 1200 кВА;
  • Полная совместимость с дизель-генераторными установками;
  • Поддержка защиты от глубокого заряда/переразряда, а также температурной компенсации заряда аккумуляторных батарей, обеспечивают продолжительный срок службы;
  • Удобный ЖК-дисплей с графическим интерфейсом и поддержкой русского языка;
  • Поддержка протоколов Modbus/Jbus, BACnet, Profibus, плат IntelliSlot (SNMP «сухих» контактов)

Опции (может отличаться в зависимости от модели)

  • Узкий, широкий и большой батарейные шкафы, от 3 до 5 полок, с предохранителями либо с автоматическим размыкателем для защиты;
  • Блок автоматического размыкателя цепи батарей;
  • Поддержка «холодного» старта от батарей;
  • Комплект для обнаружения утечки на заземление в цепи батарей;
  • Комплект датчика контроля температуры окружающего воздуха (для внешних батарей);
  • Шкаф внешнего байпаса для технического обслуживания одиночного модуля или параллельной системы (при раздельном подключении входа байпаса);
  • Шкаф с изолирующим трансформатором;
  • Комплект дополнительных (избыточных) вентиляторов;
  • Комплект дополнительных креплений шкафа в зонах повышенной сейсмической активности;
  • Дроссель для правильного распределения токов в цепи байпаса;
  • Комплект кабелей LBS для «Двойной шины синхронизации нагрузки» и комплект кабелей для параллельной работы — длиной 5, 10 и 15 метров;
  • Платы: релейная плата, TCP-IP/SNMP/Web, Jbus/Modbus;
  • Панель удаленного мониторинга;
  • Воздушный фильтр;
  • Расширитель / адаптер двойной шины синхронизации нагрузки;
  • Устройства контроля состояния аккумуляторных батарей

Технические характеристики Liebert NXa 140 кВА

Модель

Liebert NXa

Номинальная мощность (PF=0,8) кВА

140

Вход выпрямителя

Тип выпрямителя



IGBT, с векторным управлением и коррекцией коэффициента мощности (PF)

Входное напряжение

В

380/400/415 (допускаются отклонения 305…477 Гц при работе без батареи)

Входная частота

Гц

50 или 60 (допускаются отклонения 40…70 Гц)

Коэф. Гармонич. искажений



< 3 % (без фильтра)

Вх. коэфф. мощности



0,99 (без фильтра)

Время плавного запуска

с

5…30 (устанавливается вручную)

Вход байпаса

Входное напряжение

В

380/400/415

Аккумуляторные батареи

Тип батареи



VRLA/NiCd

Предельное напряжение

В/яч.

По выбору от 1,60 до 1,90 (для VRLA)

Ток пульсаций (в режиме постоянного подзаряда)



< 5 % (от емкости Ач (C10) ср. кв. значение

Напряжение пульсаций (в режиме пост. подзаряда и пост. напряжения)



< 1 % (ср. кв. значение)

Выход

Тип инвертора



IGBT PWM

Выходная мощность

кВт

112

Выходное напряжение

В

380/400/415; точность регулировки ±0,5 (3-фазный выход)

Выходная частота

Гц

50/60; точность регулировки ± 0,05

Коэффициент гармонических искаж.



< 1%

Крест-фактор



3:1

Время восстановления

мс

10 до возврата к номинальному напряжению с точностью 5 % (при изменении нагрузки 0%-100% или 100%-0%)

PF при полн. нагрузке



до 0,9

Допустимая перегрузка



110 % на 60 мин., 125 % на 10 мин., 150 % на 1 мин.

КПД

КПД ИБП



до 96 %

Габариты

Ширина

мм

1000

Глубина

мм

825

Высота

мм

1800

Масса без батарей

кг

824

Класс защиты



IP 20

Окружающая среда

Температура хранения

°С

-20…+70 (ИБП); -20…+30 (для АКБ)

Рабочая температура

°С

0…+40 (ИБП); 25 ± 5 (для АКБ)

Отн. влажность



0…95 % (без учета конденсации)

Предельная высота без потери мощности установки

м

1000
