Производитель: ИБП Gutor
Доступные мощности: от 10 кВА до 80 кВА
Сферы применения: Автоматизация, Здравоохранение, Инфраструктуры, Промышленность, Телекоммуникации, Транспорт
Тип: On-line
Мощность, кВА: 80
Мощность, кВт: 64, 80
Кол-во фаз вход/выход: 3:1, 3:3
Входной коэффициент мощности при 100% нагрузке: 0,99
Выходной коэффициент мощности: 0,8, 1
Напряжение: 220, 230, 240, 380, 400, 415
Наличие аккумуляторов: внешние
Подключение в параллель: Да
Трансформатор гальванической изоляции: Опция
Формфактор: Вертикальный корпус (Tower)
Степень защиты корпуса (IP): 42
Шум, дБ (на расстоянии 1 м): 65
Ширина, мм: 600, 1000
Высота, мм: 2100
Глубина, мм: 800
Вес, кг: 460, 820, 1180
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: spb@uni-jet.ru или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Настройка и инструкция

Открыть брошюру (PDF) Gutor PxC 80 кВА

Описание

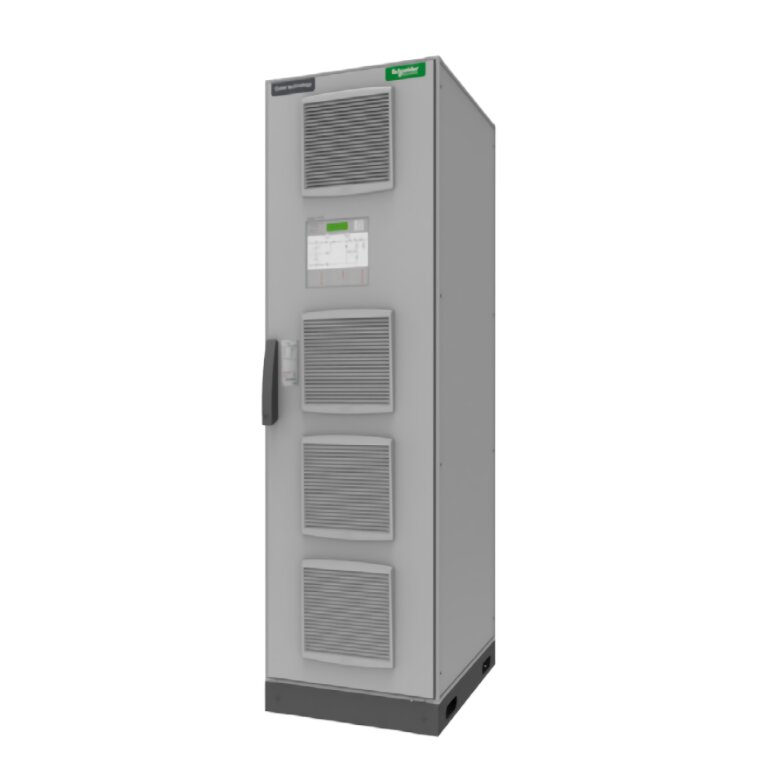

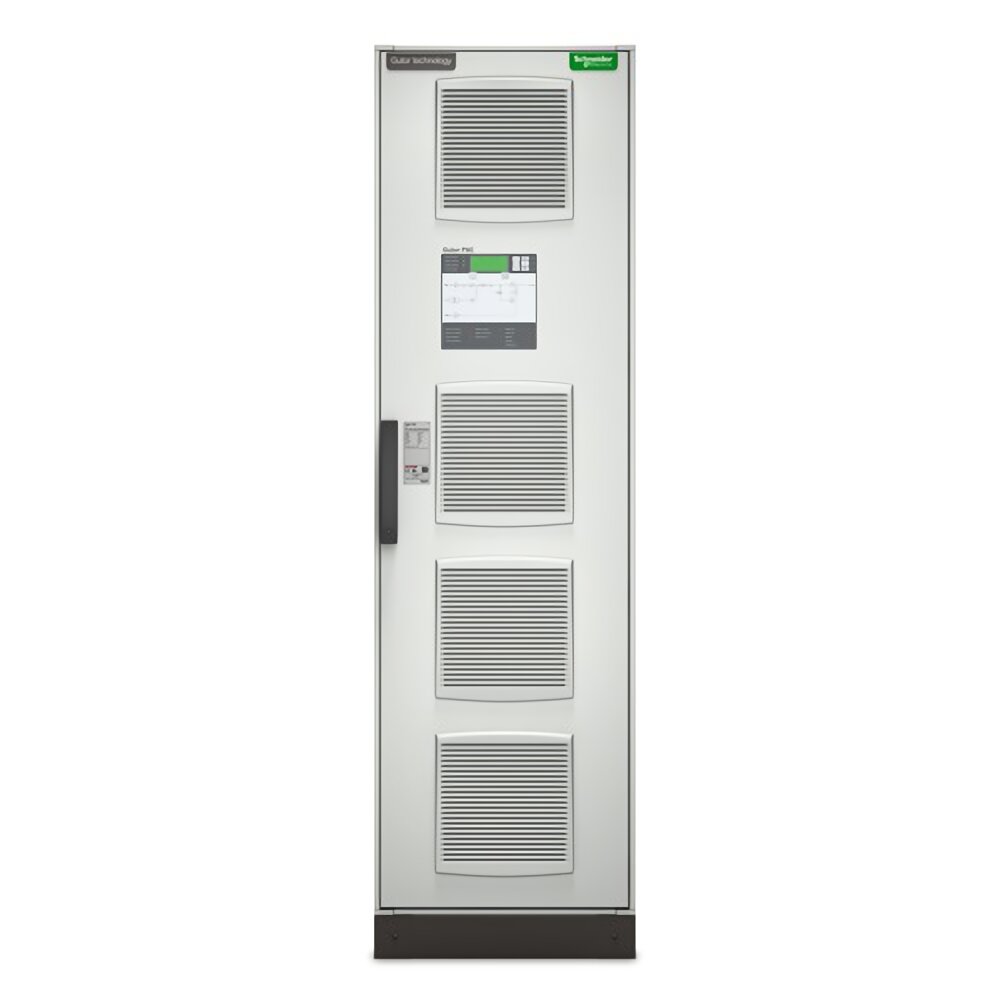

Gutor PxC – серия из трехфазной модели (PXC 3010) и модели с трехфазным входом/однофазным выходом (PXC 1010) ИБП (UPS) двойного преобразования швейцарского бренда Gutor, подразделения  Schneider Electric. Спроектированы для работы в сложных условиях эксплуатации, таких, как военная отрасль, критически важное резервное обеспечение, системы аварийного оповещения. Обладают сейсмически стойкой конструкцией, наделены классом пылевлагозащиты по стандарту IP42 и возможностью работы в широком диапазоне температур. Предусмотрена возможность инсталляции трансформатора гальванической развязки. Прост в монтаже и обслуживании, за счет конструкции ремонтопригоден даже в полевых условиях. Спецификации оборудования могут быть адаптированы инженерами Schneider Electric для специфических требований конкретной организации.


Дополнительная брошюра Gutor PxC

Технические характеристики Gutor PxC 10 - 80 кВА

Руководство Gutor PxC 10 - 80 кВА


Ключевые особенности

  • Номинальная мощность Gutor PxC равна 80 кВА;
  • Широчайший набор вариантов исполнения: модели 3/1 и 3/3, без трансформатора, с трансформатором на входе и/или выходе, с трансформатором байпаса;
  • Отличное энергопотребление, очень низкие гармонические искажения, коррекция входного коэффициента мощности;
  • Эффективность до 94% благодаря современной полупроводниковой технологии (биполярный транзистор с изолированным затвором);
  • Верхний или нижний вход, по выбору Заказчика;
  • Децентрализованная архитектура для повышения отказоустойчивости;
  • Специально разработан для применения в нефтегазовой отрасли, горной добыче, крупной энергетике, водоснабжении (и опреснении), транспортной инфраструктуре, в различных отраслях промышленности и автоматизации;
  • Защита от пыли, влажности, высокой температуры, вибраций и сейсмической угрозы (вертикальное и горизонтальное ускорение 1 G), класс защиты IP42;
  • Сочетание высокой эффективности, высокого уровня защиты и компактных размеров;
  • Полная совместимость с ДГУ (дизель-генераторными установками);
  • Поддержка всех типов аккумуляторных батарей и различных режимов зарядки;
  • Работа в широком диапазоне температур — от -10 до 55 °C;
  • Возможность установки вплотную к стене;
  • Прост в монтаже и обслуживании;
  • Избыточная вентиляционная система;
  • Коммуникационные интерфейсы  Modbus, TCP/IP, RS485;
  • Возможность удаленного мониторинга.

Список моделей шкафов для аккумуляторных батарей

  • Батарейный шкаф 600 мм: GUPXCBATK1

  • Батарейный шкаф 800 мм: GUPXCBATK2

  • Батарейный шкаф 1200 мм: GUPXCBATK3

  • Батарейный шкаф 1600 мм: GUPXCBATK4

  • Батарейный шкаф 2400 мм: GUPXCBATK5


Опции

  • Гальваническая развязка трансформатора для входа выпрямителя, выхода инвертора и входа байпаса;
  • Коммуникационные интерфейсы — дополнительная карта NMC; МЭК-61850 для нужд подстанций;
  • Верхний кабельный ввод со вспомогательным шкафом;
  • VRLA батареи со сроком службы 10-12 лет и временем резервирования 30 или 60 минут;
  • Автоматический выключатель (MCCB) в шкафу;
  • Защищенный шкаф для внешний аккумуляторных батарей.

Модель ИБП

  • Трансформаторы
  • Дополнительный шкаф (слева)
  • Трансформаторы
  • Дополнительный шкаф (справа)
  • Верхний кабельный ввод / параллельная избыточность
  • Дополнительный шкаф (справа)
  • Полная система с опциями
  • Трансформатор и / или верхний вход

10 кВА/8 кВт

20 кВА/16 кВт

40 кВА/32 кВт

Встроенный, до 2

3 трансформатора или трансформатор байпаса с параллельной системой; дополнительно 400 мм

+ 400 мм

 (не требуется, если выбран третий трансформатор)

600 + 400 мм

50 кВА/40 кВт

60 кВА/48 кВт

80 кВА/74 кВт

Встроенный, до 2 с дополнительным 400 мм боковым шкафом (левый)

3 трансформатора или трансформатор байпаса с параллельной системой; дополнительно 600 мм

+ 400 мм

(не требуется, если выбран третий трансформатор)

400 + 600 + 600 мм

400 + 600 + 400 мм


Технические характеристики Gutor PxC 80 кВА

Соединение через байпас

5-проводное  (3 фазы + нейтраль + «земля»)

Выход

Максимальная выходная мощность

80.0 кВт / 80.0 кВА

Максимальная задаваемая мощность

80.0 кВт / 80.0 кВА

Номинальное выходное напряжение

400 В 3-фазн.

Искажения формы выходного напряжения

Менее 5%

Выходная частота (синхронизированная с электросетью)

50/60 Гц ±1 Гц

Другие выходные напряжения

240 В

Пик-фактор

Неограниченный

Тип формы напряжения

Синусоидальный сигнал

Выходные соединения

5-проводное  (3 фазы + нейтраль + «земля»)

Допуск по выходному напряжению

± 10%

КНИ выходного напряжения

< 2% при 100%-ной линейной нагрузке, < 5% при 100%-ной нелинейной нагрузке (IEC 62040–3)

Режим перегрузки

150% в течение 1 минуты, 125% в течение 10 минут

Необходимая защита от перегрузки по выходному току

200 A

Выходной ток нейтрали

111 A

Байпас

встроенный байпас

Вход

Номинальное входное напряжение

400 В 3-фазн.

Входной коэффициент мощности (100% нагрузка) 0,96–0,98
Снижение номинальных значений из-за коэффициента мощности нагрузки от 0,5 емкостного до 0,5 индуктивного без снижения мощности (с коэффициентом мощности 0,8)

Входная частота

45 – 65 Гц

Тип входного соединения

5-проводное клеммное подключение (3 фазы + нейтраль + «земля»)

Диапазон входного напряжения при работе от сети

342 - 418 В (380 В), 360 - 440 (400 В), 374 - 457 В (415В)

Другие значения входного напряжения

380 В, 415 В

Максимальный входной ток

75 A

Номинал входного автоматического предохранителя

0 A

Максимальная устойчивость к короткому замыканию

65.0

Суммарные гармонические искажения на входе

Менее 5% при полной нагрузке

Тип необходимой защиты на входе

Защита питающей сети в соответствии с характеристиками источника

Батареи и продолжительность автономной работы

Тип батареи

Внутренних батарей нет - используется внешняя батарейная система

Коммуникационные средства и средства администрирования

Количество доступных интерфейсов SmartSlot™

2

Панель управления

многофункциональная консоль контроля и управления с ЖК-дисплеем

Звуковой сигнал

Звуковые и визуальные сигналы с системой приоритетов по степени серьезности обозначаемого события

Аварийное отключение питания (EPO)

Да

Физические характеристики

Максимальная высота

2100.0 мм

Максимальная ширина (без трансформаторов или с двумя трансформаторами)

600.0 мм

Максимальная ширина (с тремя трансформаторами) (10-40 кВА) 1000.0 мм
Максимальная ширина (с тремя трансформаторами) (50-80 кВА) 1600.0 мм

Максимальная глубина

800.0 мм

Масса нетто

460.0 кг

Масса брутто

540.0 кг

Высота в упаковке

2300.0 мм

Ширина в упаковке

820.0 мм

Глубина в упаковке

1082.0 мм

Окружающая среда

Рабочий диапазон параметров окружающей среды

От -10 до - 55 °C

Рабочий диапазон относительной влажности

0 - 95%, без конденсации

Рабочий диапазон высоты над уровнем моря

0-3000 м

Температура хранения

От -15 до - 40 °C

Высота над уровнем моря, хранения

До 14000 м

Уровень акустического шума на расстоянии 1 метр от поверхности устройства

65 дБ

Тепловыделение в режиме работы от сети

3675 БТЕ/час

Класс защиты

Защита IP 42, воздушный фильтр

Сертификация

Соответствие требованиям (европейские)

ISO 9001 Quality system
IEC 62040-1 UPS general and safety requirements
IEC 62040-2 UPS EMC requirements
IEC 62040-3 UPS method of specifying performance and tests
IEC 60529 Degrees of protection provided by enclosures (IP Code)
IEC 60629 Low-voltage fuses
IEC 60079 Power transformers
IEC 60950 Safety of information technology equipment
IEC 60439 Low-voltage switch gear and control gear assemblies
