Описание

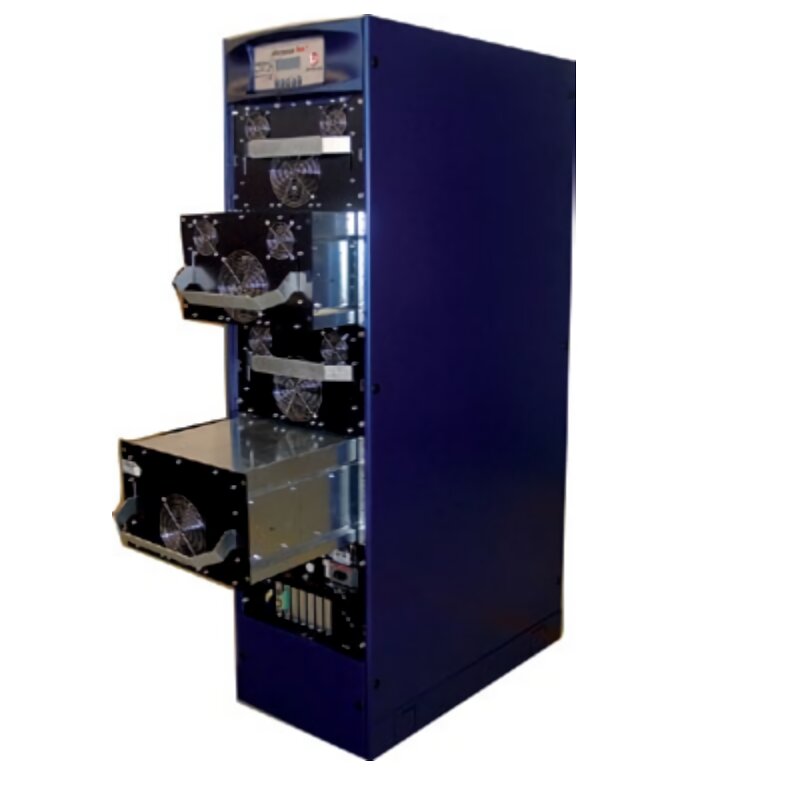

Источник бесперебойного питания Jovyatlas Jovystar HE 80 кВА — это трехфазное устройство финского бренда Wärtsilä, построенное на модульной архитектуре с использованием быстро заменяемых модулей, подходящих для одиночного или параллельного подключения. Разработан для интенсивных условий эксплуатации, таких как центры обработки данных, телекоммуникационные узлы и серверные системы, обеспечивая гибкость наращивания мощности до 640 кВА при параллельном подключении до 8 ИБП. Номинальная мощность составляет 80 кВА / 80 кВт, с входным и выходным напряжением 220/380, 230/400, 240/415 В переменного тока (трехфазный), частотой 50/60 Гц (входной диапазон 45–65 Гц). Входной коэффициент мощности — 0,99, гармонические искажения (THDI) — 0,03, что гарантирует минимальное влияние на электросеть.

Jovystar HE 80 кВА использует бестрансформаторную архитектуру с IGBT-выпрямителем, достигая высокой эффективности: 99,5% в режиме высокой производительности и 98% в режиме двойного преобразования. Выходной коэффициент мощности — до 1, без потери мощности, что обеспечивает универсальность для различных нагрузок. Перегрузочная способность включает 101–125% в течение 10 минут (он-лайн), 126–150% в течение 1 минуты (он-лайн) и 1000% на 1 цикл (байпас), с регулировкой напряжения 1% статической и 5% динамической при изменении нагрузки на 100% (время восстановления <10 мс). Уровень шума — менее 50 дБА на расстоянии 1 метра, что делает устройство подходящим для шумочувствительных сред.

Физические параметры включают габариты 460 x 1693 x 886 мм и вес 370 кг, обеспечивая компактность и удобство установки. Устройство оснащено ЖК-дисплеем и клавиатурой, с опцией сенсорного экрана, а также стандартными интерфейсами RS232 и USB, с возможностью добавления Web/SNMP, ModBus, сухих контактов и других опций. Доступны дополнительные функции, такие как изолирующий трансформатор, внешний байпас, дополнительный батарейный блок и датчики температуры батарей. Модель поддерживает модификацию для работы в неблагоприятных условиях с повышенным стандартом IP, включая высокую запыленность, влажность и вибрационную нагрузку, что делает её идеальной для сложных сред.

---

Технические характеристики Jovyatlas JOVYSTAR he 80 кВА

Мощность	80 кВА
Активная мощность (КМ=1)	80 кВт
Размеры Ш x В x Г (мм)	460 x 1693 x 886
Вес (кг)	370
Вход
Номинальное напряжение	220/380, 230/400, 240/415 В переменного тока, трехфазный
Диапазон напряжения	-20%, + 10% от номинального напряжения
Частота	50/60 Гц (45-65 Гц)
Коэффициент мощности	0,99
THDI	0,03
Выход
Номинальное напряжение	220/380, 230/400, 240/415 В переменного тока, трехфазный
Частота	50/60 Гц
Регулирование напряжения	1% статическая; 5% динамическое изменение нагрузки на 100% , <10 мс время восстановления
Коэффициент мощности	Любой, до 1, без потери мощности
Перегрузочная способность	101-125% в течение 10 мин (он-лайн); 126-150% в течение 1 мин (он-лайн); 1000% для 1 цикла (байпас)
Эффективность	0,995
Шум	<50 дБА (на расстоянии 1 метр )
Система
Панель управления	ЖК-дисплей и клавиатура, дополнительно сенсорный экран
Стандартные интерфейсы	RS232, USB
Опциональный интерфейсы	Web/SNMP, ModBus, сухие контакты, опциональные слоты;
Опции	Изолирующий трансформатор, внешний байпас, дополнительный батарейный блок, датчики температуры батарей, сенсорный экран
