Gutor PxC 20 кВА
Выберите мощность:
- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
Настройка и инструкция
Открыть брошюру (PDF) Gutor PxC 20 кВАКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП Gutor PxC, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Российские аналоги с малым сроком поставки
Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.
Описание

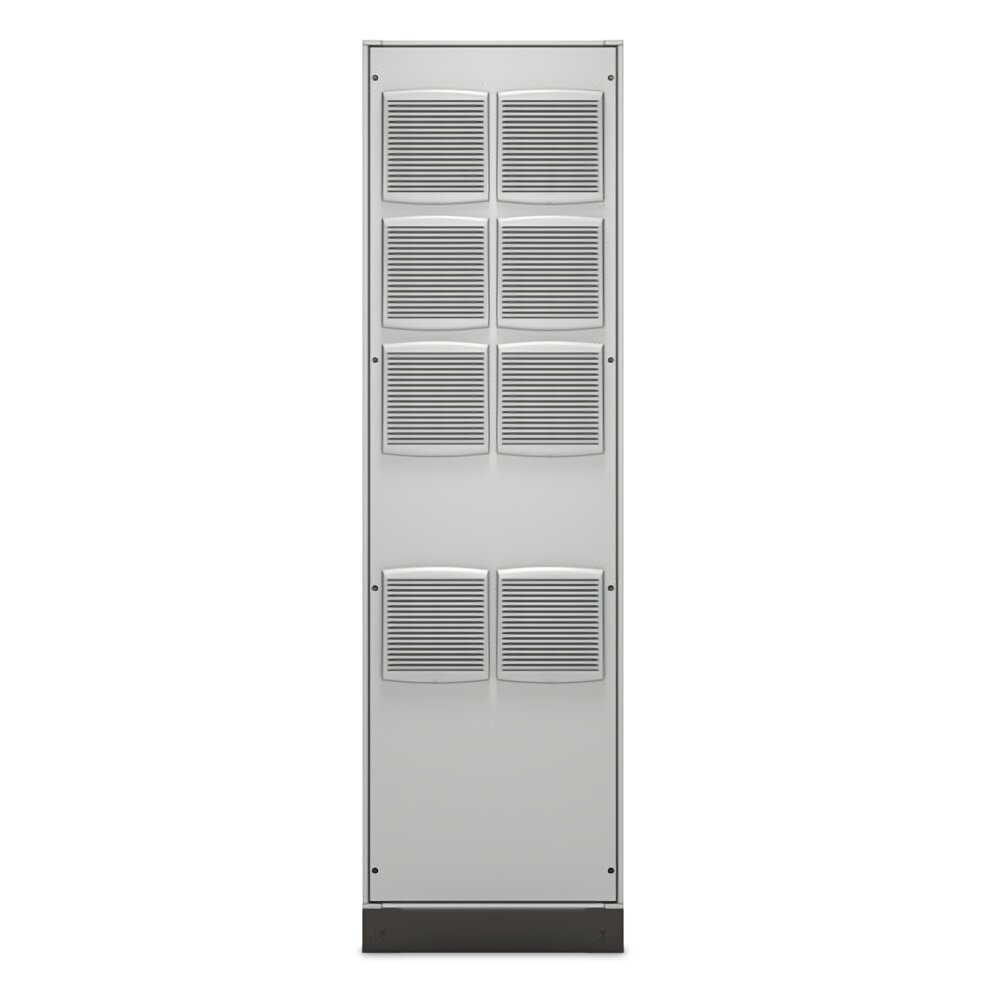

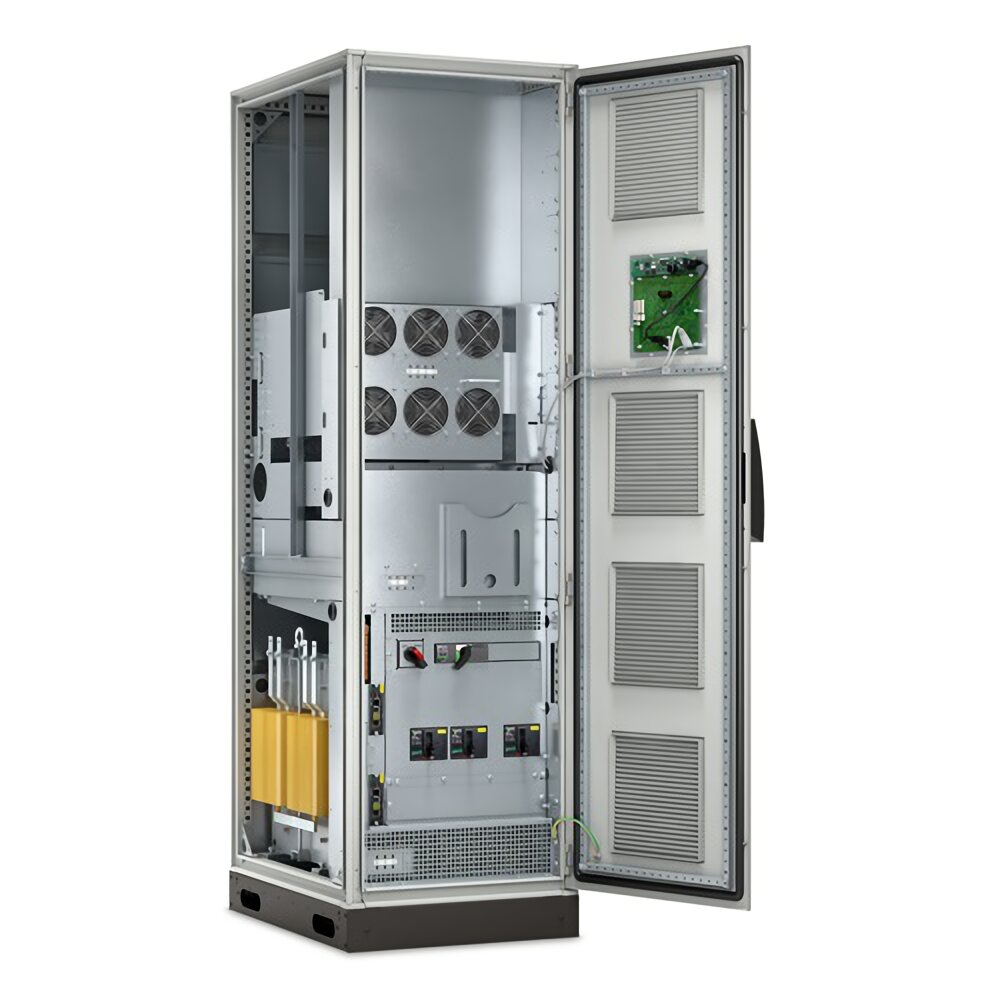

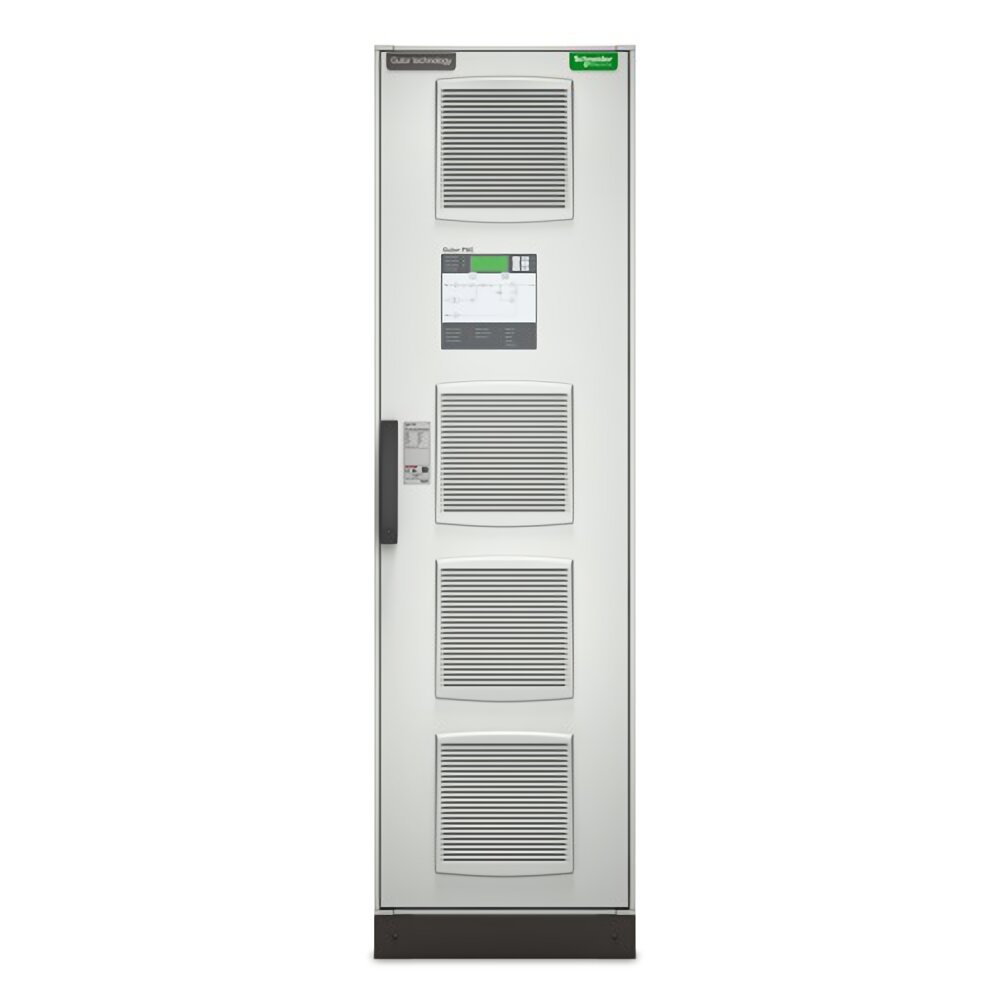

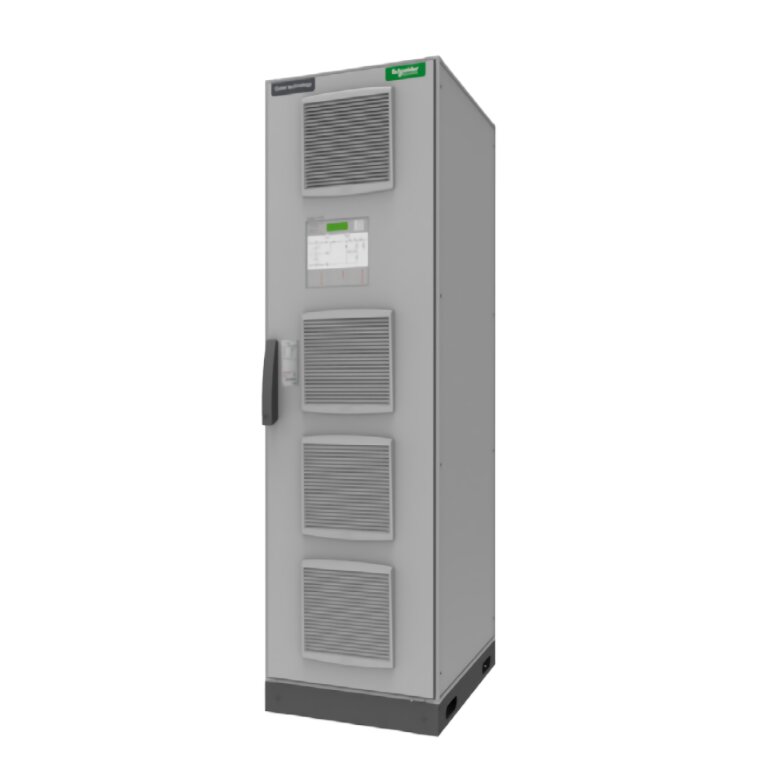

Gutor PxC – серия из трехфазной модели (PXC 3010) и модели с трехфазным входом/однофазным выходом (PXC 1010) ИБП (UPS) двойного преобразования швейцарского бренда Gutor, подразделения Schneider Electric. Спроектированы для работы в сложных условиях эксплуатации, таких, как военная отрасль, критически важное резервное обеспечение, системы аварийного оповещения. Обладают сейсмически стойкой конструкцией, наделены классом пылевлагозащиты по стандарту IP42 и возможностью работы в широком диапазоне температур. Предусмотрена возможность инсталляции трансформатора гальванической развязки. Прост в монтаже и обслуживании, за счет конструкции ремонтопригоден даже в полевых условиях. Спецификации оборудования могут быть адаптированы инженерами Schneider Electric для специфических требований конкретной организации.
Дополнительная брошюра Gutor PxC
Технические характеристики Gutor PxC 10 - 80 кВА
Руководство Gutor PxC 10 - 80 кВА
Ключевые особенности
- Номинальная мощность Gutor PxC равна 20 кВА;
- Широчайший набор вариантов исполнения: модели 3/1 и 3/3, без трансформатора, с трансформатором на входе и/или выходе, с трансформатором байпаса;
- Отличное энергопотребление, очень низкие гармонические искажения, коррекция входного коэффициента мощности;
- Эффективность до 94% благодаря современной полупроводниковой технологии (биполярный транзистор с изолированным затвором);
- Верхний или нижний вход, по выбору Заказчика;
- Децентрализованная архитектура для повышения отказоустойчивости;
- Специально разработан для применения в нефтегазовой отрасли, горной добыче, крупной энергетике, водоснабжении (и опреснении), транспортной инфраструктуре, в различных отраслях промышленности и автоматизации;
- Защита от пыли, влажности, высокой температуры, вибраций и сейсмической угрозы (вертикальное и горизонтальное ускорение 1 G), класс защиты IP42;
- Сочетание высокой эффективности, высокого уровня защиты и компактных размеров;
- Полная совместимость с ДГУ (дизель-генераторными установками);
- Поддержка всех типов аккумуляторных батарей и различных режимов зарядки;
- Работа в широком диапазоне температур — от -10 до 55 °C;
- Возможность установки вплотную к стене;
- Прост в монтаже и обслуживании;
- Избыточная вентиляционная система;
- Коммуникационные интерфейсы Modbus, TCP/IP, RS485;
- Возможность удаленного мониторинга.
Список моделей шкафов для аккумуляторных батарей
-
Батарейный шкаф 600 мм: GUPXCBATK1
-
Батарейный шкаф 800 мм: GUPXCBATK2
-
Батарейный шкаф 1200 мм: GUPXCBATK3
-
Батарейный шкаф 1600 мм: GUPXCBATK4
-
Батарейный шкаф 2400 мм: GUPXCBATK5
Опции
- Гальваническая развязка трансформатора для входа выпрямителя, выхода инвертора и входа байпаса;
- Коммуникационные интерфейсы — дополнительная карта NMC; МЭК-61850 для нужд подстанций;
- Верхний кабельный ввод со вспомогательным шкафом;
- VRLA батареи со сроком службы 10-12 лет и временем резервирования 30 или 60 минут;
- Автоматический выключатель (MCCB) в шкафу;
- Защищенный шкаф для внешний аккумуляторных батарей.
| Модель ИБП |
|
|
|
|
| 10 кВА/8 кВт 20 кВА/16 кВт 40 кВА/32 кВт | Встроенный, до 2 | 3 трансформатора или трансформатор байпаса с параллельной системой; дополнительно 400 мм | + 400 мм (не требуется, если выбран третий трансформатор) | 600 + 400 мм |
| 50 кВА/40 кВт 60 кВА/48 кВт 80 кВА/74 кВт | Встроенный, до 2 с дополнительным 400 мм боковым шкафом (левый) | 3 трансформатора или трансформатор байпаса с параллельной системой; дополнительно 600 мм | + 400 мм (не требуется, если выбран третий трансформатор) | 400 + 600 + 600 мм 400 + 600 + 400 мм |
Технические характеристики Gutor PxC 10 кВА
| Соединение через байпас | 5-проводное (3 фазы + нейтраль + «земля») |
| Выход | |
| Максимальная выходная мощность | 20.0 кВт / 20.0 кВА |
| Максимальная задаваемая мощность | 20.0 кВт / 20.0 кВА |
| Номинальное выходное напряжение | 400 В 3-фазн. |
| Искажения формы выходного напряжения | Менее 5% |
| Выходная частота (синхронизированная с электросетью) | 50/60 Гц ±1 Гц |
| Другие выходные напряжения | 240 В |
| Пик-фактор | Неограниченный |
| Тип формы напряжения | Синусоидальный сигнал |
| Выходные соединения | 5-проводное (3 фазы + нейтраль + «земля») |
| Допуск по выходному напряжению | ± 10% |
| КНИ выходного напряжения | < 2% при 100%-ной линейной нагрузке, < 5% при 100%-ной нелинейной нагрузке (IEC 62040–3) |
| Режим перегрузки | 150% в течение 1 минуты, 125% в течение 10 минут |
| Необходимая защита от перегрузки по выходному току | 200 A |
| Выходной ток нейтрали | 111 A |
| Байпас | встроенный байпас |
| Вход | |
| Номинальное входное напряжение | 400 В 3-фазн. |
| Входной коэффициент мощности (100% нагрузка) | 0,96–0,98 |
| Снижение номинальных значений из-за коэффициента мощности нагрузки | от 0,5 емкостного до 0,5 индуктивного без снижения мощности (с коэффициентом мощности 0,8) |
| Входная частота | 45 – 65 Гц |
| Тип входного соединения | 5-проводное клеммное подключение (3 фазы + нейтраль + «земля») |
| Диапазон входного напряжения при работе от сети | 342 - 418 В (380 В), 360 - 440 (400 В), 374 - 457 В (415В) |
| Другие значения входного напряжения | 380 В, 415 В |
| Максимальный входной ток | 75 A |
| Номинал входного автоматического предохранителя | 0 A |
| Максимальная устойчивость к короткому замыканию | 65.0 |
| Суммарные гармонические искажения на входе | Менее 5% при полной нагрузке |
| Тип необходимой защиты на входе | Защита питающей сети в соответствии с характеристиками источника |
| Батареи и продолжительность автономной работы | |
| Тип батареи | Внутренних батарей нет - используется внешняя батарейная система |
| Коммуникационные средства и средства администрирования | |
| Количество доступных интерфейсов SmartSlot™ | 2 |
| Панель управления | многофункциональная консоль контроля и управления с ЖК-дисплеем |
| Звуковой сигнал | Звуковые и визуальные сигналы с системой приоритетов по степени серьезности обозначаемого события |
| Аварийное отключение питания (EPO) | Да |
| Физические характеристики | |
| Максимальная высота | 2100.0 мм |
| Максимальная ширина (без трансформаторов или с двумя трансформаторами) | 600.0 мм |
| Максимальная ширина (с тремя трансформаторами) (10-40 кВА) | 1000.0 мм |
| Максимальная ширина (с тремя трансформаторами) (50-80 кВА) | 1600.0 мм |
| Максимальная глубина | 800.0 мм |
| Масса нетто | 460.0 кг |
| Масса брутто | 540.0 кг |
| Высота в упаковке | 2300.0 мм |
| Ширина в упаковке | 820.0 мм |
| Глубина в упаковке | 1082.0 мм |
| Окружающая среда | |
| Рабочий диапазон параметров окружающей среды | От -10 до - 55 °C |
| Рабочий диапазон относительной влажности | 0 - 95%, без конденсации |
| Рабочий диапазон высоты над уровнем моря | 0-3000 м |
| Температура хранения | От -15 до - 40 °C |
| Высота над уровнем моря, хранения | До 14000 м |
| Уровень акустического шума на расстоянии 1 метр от поверхности устройства | 65 дБ |
| Тепловыделение в режиме работы от сети | 3675 БТЕ/час |
| Класс защиты | Защита IP 42, воздушный фильтр |
| Сертификация | |
| Соответствие требованиям (европейские) | ISO 9001 Quality system |
