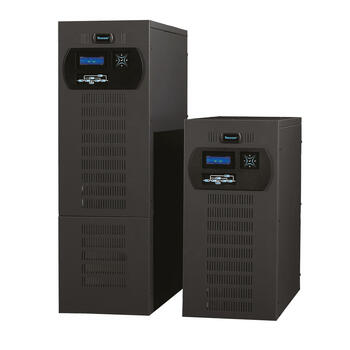

Tescom DS Power DS215SH имеет мощность 15 кВА, а выходная мощность составляет 13,5 кВт (коэффициент 0,9). Устройство оснащено тремя входными фазами 380/400 В ±20%, допускается до +15%/-25% при 415 В; байпас работает от однофазного входа 220/230 В ±10%. Частота сети допускается 50/60 Гц ±10%, а при работе от батарей её отклонение не превышает ±0,1%. Коррекция фактора входной мощности более 0,98, искажения тока (при 100% нагрузке) — ≤7%. Для более стабильной работы применяются предохранители и допуски по напряжению и частоте; выходное напряжение поддерживается на уровне 220/230 В ±1%.
Выход инвертора характеризуется частотой 50/60 Гц при собственном расхождении ±0,1% и позволяет перегружать источник в диапазоне 100–125% на 10 минут, 125–150% на 1 минуту и выше 150% при автоматическом переходе на байпас. Нелинейная нагрузка с кривым коэффициентом (crest factor) 3:1 не ухудшает качество сигнала: гармонические искажения не превышают 2% при линейных токах. Встроенная система самозащиты обеспечивает предохранение от короткого замыкания, а также ограничение тока и контроль баланса постоянной составляющей. Для поддержания электропитания служит батарейный массив из ±30 свинцово-кислотных элементов (±405 В DC в плавающем режиме), где предусмотрены трёхуровневые предупреждения, ограничение тока заряда и опциональная температурная компенсация.
Аппарат оснащён четырёхстрочным ЖК-дисплеем с подсветкой, светодиодной “мимической” схемой, пятью кнопками управления и звуковой сигнализацией для визуального и звукового контроля состояния системы. Через RS232 и четыре «сухих» контакта пользователь может интегрировать ИБП в системы мониторинга или использовать вход EPO для аварийного отключения. Программное обеспечение T-Mon UPS Management Software (три клиента и один сервер) позволяет собирать историю событий (до 512 записей), настраивать расписание тестов батарей (по умолчанию каждые 72 часа) и проводить калибровку. Предусмотрена работа при температуре до +40 °C, влажности до 90% без конденсата и уровне шума ниже 57 дБА. Модель поддерживает опциональные интерфейсы (SNMP, Modbus, RS485) и может поставляться в модификациях с различным напряжением на входе/выходе.
Модель | DS210SH | DS215SH | DS220SH |
Мощность (кВА) | 10 | 15 | 20 |
Вход | |||
Напряжение | 380/400 В AC 3Ф + N + З ± 20% (415 В AC +15%, -25% опционально) | ||
Частота | 50 Гц / 60 Гц, ± 10% | ||
Коэффициент мощности | ≥ 0.98 | ||
Гармонические искажения (при 100% нагрузкеd) | ≤ 7% (зависит от условий подключения к сети) | ||
Напряжение байпаса | 220/230 В AC 1Ф+ N ± 10% | ||
Искажение напряжения | ≤ 10% | ||
Защита | Предохранители, допуск по напряжению и частоте | ||
Выход | |||
Мощность (кВт) | 9 | 13.5 | 18 |
Коэффициент мощности | 0.9 | ||
Напряжение | 220/230 В AC 1Ф+ N ± 1% | ||
Частота | 50 Гц / 60 Гц | ||
Допуск частоты | Синхр. линия: ± 2%, свободный ход: ± 0.1% | ||
Эффективность | до 94% | ||
Крест-фактор | 3:1 | ||
Перегрузочная способность | 100%-125% нагрузка: 10 мин., 125%-150% нагрузка: 1 мин., >150% нагрузка: переход на байпас | ||
Защита | Предохранители, короткое замыкание, допуск напряжения, баланс постоянного тока, рекуперативная нагрузка, ограничение тока | ||
Гармонические искажения (THD) | ≤ 2% (при 100% линейной нагрузке) | ||
Батареи | |||
Тип | Герметичные свинцово-кислотные необслуживаемые | ||
Число батарей | 2X30 (± 30) | ||
Напряжения плавающего заряда | ± 405 В DC (устанавливаемо) | ||
Напряжения конца заряда | ± 300 В DC (устанавливаемо) | ||
Батарейный кабинет | Внешний (прикрепленный шкаф в нижней части ИБП) | ||
Рабочая температура АКБ | 25°C | ||
Защита АКБ | Трехуровневые сигналы тревоги, предохранители батареи, ограничение тока зарядки, температурная компенсация (опция) | ||
Тест батарей | Автоматический, каждый 72 часа (устанавливаемо) | ||
Основное | |||
Интерфейс управления | 4-х строчный ЖК-дисплей, мимические светодиоды, 5 векторных кнопок, звуковой сигнал | ||
Индикация | Напряжение Ф-N, напряжение Ф-Ф, ток, мощность, крест-фактор, частота, КМ, время работы | ||
Дополнительно | Самодиагностика, 3 индикатора времени обслуживания, калибровка по RS232, счетчик часов работы | ||
Коммуникации | RS232, 4 «сухих» контакта | ||
Входы | Вход EPO | ||
ПО | T-Mon UPS Management Software (3 клиента + 1 сервер) | ||
Запись событий | Стандартный: с временем и датой на 512 событий | ||
Защита | Аварийные сигналы перегрева силового модуля, перегрузки по току, высокой температуры | ||
Рабочая температура | 0°C - 40°C | ||
Класс защиты | IP20 | ||
Относительная влажность | < 90% (без конденсации) | ||
Высота над уровнем моря | < 1000 м | ||
Шум (дБА) | < 55 | < 57 | |
Вес (кг) | 47.5 | 49.5 | 51 |
Габариты (мм) ВxШxГ | 700x300x770 (без батарей) / 1000x300x800 (с батареями 5 Ач) /1170x300x800 (с батареями 7-9 Ач) | ||
Опции | |||
Различное входное / выходное напряжение | По запросу | ||
Интерфейсы подключения | SNMP, MODBUS, RS485, панель удаленного мониторинга | ||
ПО | T-Mon Admin Multi UPS мониторинг 10-50-100-200 клиентов, T-Mon Server 50-100-200 клиентов |
