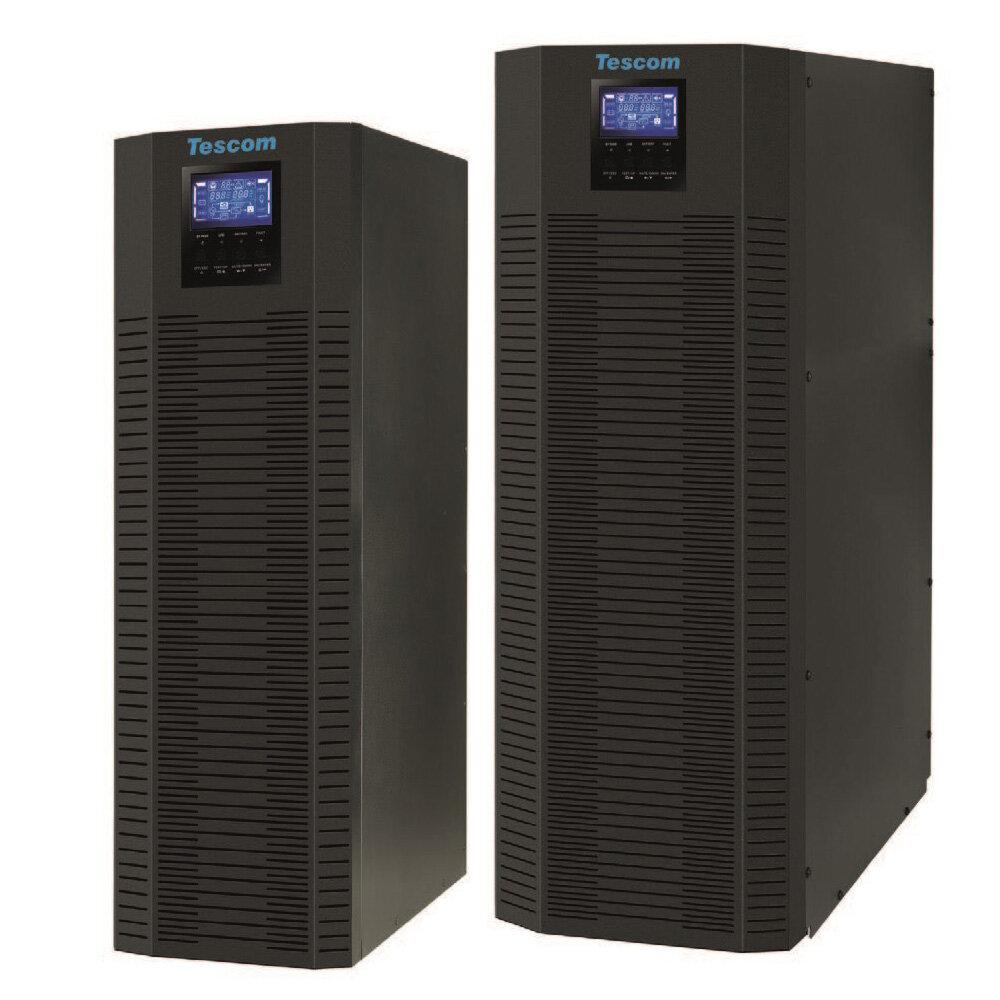

Tescom Teos 200 на 15 кВА (модель Teos 215) - онлайн ИБП двойного преобразования с трёхфазным входом и однофазным выходом (3:1) в вертикальном корпусе, средний номинал серии. Мощность 15000 ВА / 12000 Вт, выходной коэффициент мощности 0,8. Исполнения: стандартное с аккумуляторами 12 В / 9 А·ч и Long-run для внешних батарей. Стандартное - 16 или 20 штук, 688 x 190 x 422 мм (В x Ш x Г), масса 67 или 78 кг; Long-run - 318 x 190 x 442 мм, 16 кг. Корпус тот же, что у Teos 210.
Производитель называет областями применения центры обработки данных, транспорт, дом и офис, торговые центры и объекты. Эксплуатировать ИБП может персонал без предварительного опыта. Диапазон входного напряжения широкий: 305 - 520 В при нагрузке 100 % и 190 - 520 В при нагрузке 50 % (трёхфазный вход); частота на входе 46 - 54 Гц.
ИБП относится к типу VFI и управляется микропроцессором. Состояние показывают ЖК-панель (режим, уровень нагрузки и батареи, входное и выходное напряжение, таймер разряда, ошибки) и четыре светодиода на передней панели. Связь - порты USB и RS-232 и слот Intelligent slot; SNMP - опция. В комплекте диск с программой мониторинга и кабель USB; кабель RS-232 и кабель батареи - опции.
Трёхступенчатый заряд АКБ для оптимизации работы батарей;
Ручной сервисный байпас - опция.
Установка и подключение
Устанавливать ИБП может только квалифицированный персонал. Питание на входе - трёхфазное, по шильдику ИБП: 3x400 В (три фазы, нейтраль, заземление). Схема клеммной колодки для однофазного входа в документации производителя есть, двухфазный вход не допускается; ИБП сам подстраивается под порядок фаз. Подключение - к клеммной колодке, розетка в качестве источника входа не годится. ИБП подключают к сети с системой заземления TN. Встроенной защиты от обратной подачи напряжения нет: перед работами ИБП изолируют устройством, рассчитанным на входной ток ИБП.
Заземление подключают первым, отключают последним. Выходной автомат ставят между клеммами выхода и нагрузкой, при необходимости - с защитой от тока утечки. Если ИБП привезли из холода в тепло, перед установкой его выдерживают не менее двух часов: он должен высохнуть и принять температуру помещения. Не ставят рядом с водой, на прямом солнце и у нагревателей; отверстия вентиляции не закрывают, с каждой стороны оставляют место для вентиляции. Устройства, которые перегрузят ИБП, к выходу не подключают, например крупное оборудование с электродвигателями.
Стандартное исполнение 20 кВА вмещает две линейки аккумуляторов, всего до 40 штук. Исполнение Long-run рассчитано на внешние батареи: тип и ёмкость зависят от применения, время работы определяется ёмкостью батарей. Стандартное исполнение в Long-run не переделывают: внутренние аккумуляторы к внешним батарейным блокам не подключают, потому что тип, напряжение и число батарей могут не совпасть. Между ИБП и внешней батареей ставят автомат постоянного тока или другое защитное устройство.
Число аккумуляторов 16, 18 или 20 задают перемычками CN1 на плате управления (работа для квалифицированного персонала при выключенном ИБП). Напряжение заряда - 218,4 В при 16 аккумуляторах и 273 В при 20, допуск ± 1 %.
Ток заряда у Long-run по умолчанию 4 А; доступны 1, 2 и 4 А, выбор - с ЖК-панели или из программы. У стандартного исполнения 10 и 15 кВА - 1 А.
Время заряда стандартного исполнения до 90 % ёмкости - 9 часов; перед первым использованием производитель рекомендует заряжать батареи не менее 10 часов, иначе время работы может оказаться короче ожидаемого.
Защита от глубокого разряда ограничивает работу от батарей: по умолчанию 990 минут, то есть 16,5 часа; её отключают с панели.
Запуск от батарей при отсутствии сети возможен.
Режимы, перегрузка и ограничения
Режимы: работа от сети, от батарей, байпас, преобразователь частоты (CVCF) и проверка батарей. В режиме CVCF вход допускается 46 - 64 Гц, а выход фиксируется на 50 или 60 Гц. Нагрузку рекомендуется держать менее 80 % номинала. Когда в режиме от сети время перегрузки из таблицы выходит, ИБП переходит на байпас; после трёх перегрузок за полчаса он остаётся на байпасе до ручного перезапуска.
Мощность снижают до 60 % в режиме CVCF и до 90 % при выходном напряжении 208 В.
Рабочая температура 0 - 50 °C; выше 25 °C срок службы батарей сокращается. Высота установки - до 1000 м, выше мощность снижают на один процент на каждые 100 м.
Пороги переключения на байпас по напряжению настраиваются: нижний 110 - 209 В (по умолчанию 110 В), верхний 231 - 276 В (по умолчанию 264 В).
Ручной сервисный байпас - опция: с ним ИБП обслуживают, не отключая нагрузку.
Уровень шума - менее 60 дБА на расстоянии 1 м.
Производитель не рекомендует применять ИБП для систем жизнеобеспечения, если отказ ИБП может привести к отказу такой системы или существенно повлиять на её безопасность либо эффективность. Воспламеняемой анестезирующей смеси с воздухом, кислородом или закисью азота в месте работы быть не должно.
Безопасность - IEC/EN 62040-1, ЭМС - IEC/EN 62040-2, категория C3. ИБП рассчитан на коммерческое и промышленное применение (вторая среда): возможны ограничения установки или дополнительные меры против помех.
Хранение и обслуживание
Перед хранением ИБП заряжают не менее 7 часов и хранят закрытым, вертикально, в прохладном сухом месте. При хранении батареи подзаряжают по 1 - 2 часа: при температуре от -25 до 40 °C раз в 3 месяца, при 40 - 45 °C раз в 2 месяца.
Цепь батареи не изолирована от входного напряжения, поэтому между клеммами батареи и землёй возможно опасное напряжение. Перед обслуживанием батареи отключают и проверяют, что напряжения нет. Меняют батареи на такое же число и тот же тип.
