ABB DPA UPScale RI 80 кВА

Выберите мощность:
Доступные мощности: от 10 кВА до 80 кВА
Производитель: ABB
Сферы применения: Автоматизация, Инфраструктуры, Промышленность, Серверы и сфера IT, Сфера обслуживания, Телекоммуникации, ЦОД
Тип: On-line
Модульный: Да
Мощность, кВА: 80
Мощность, кВт: 80
Кол-во фаз вход/выход: 3:3
Входной коэффициент мощности при 100% нагрузке: 0,99
Выходной коэффициент мощности: 1
Напряжение: 220, 230, 380, 400, 415
Наличие аккумуляторов: внешние
Подключение в параллель: Да
Трансформатор гальванической изоляции: Нет
Формфактор: Модульный (Modular)
Степень защиты корпуса (IP): 20
Шум, дБ (на расстоянии 1 м): 57
Ширина, мм: 488
Высота, мм: 798
Глубина, мм: 735
Вес, кг: 136
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: spb@uni-jet.ru или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Настройка и инструкция

Открыть брошюру (PDF) ABB DPA UPScale RI 80 кВА

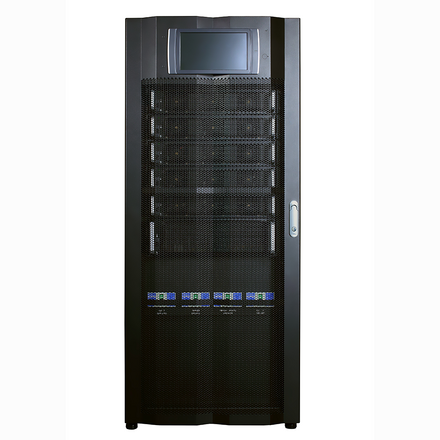

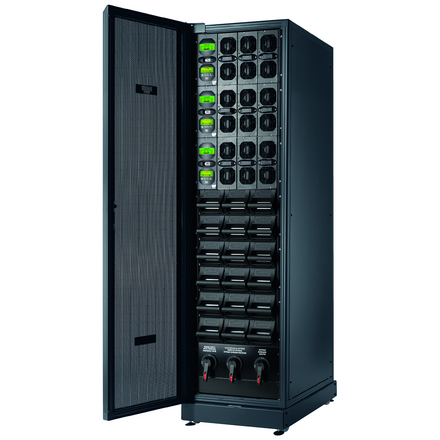

Российские аналоги с малым сроком поставки

Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.

Описание

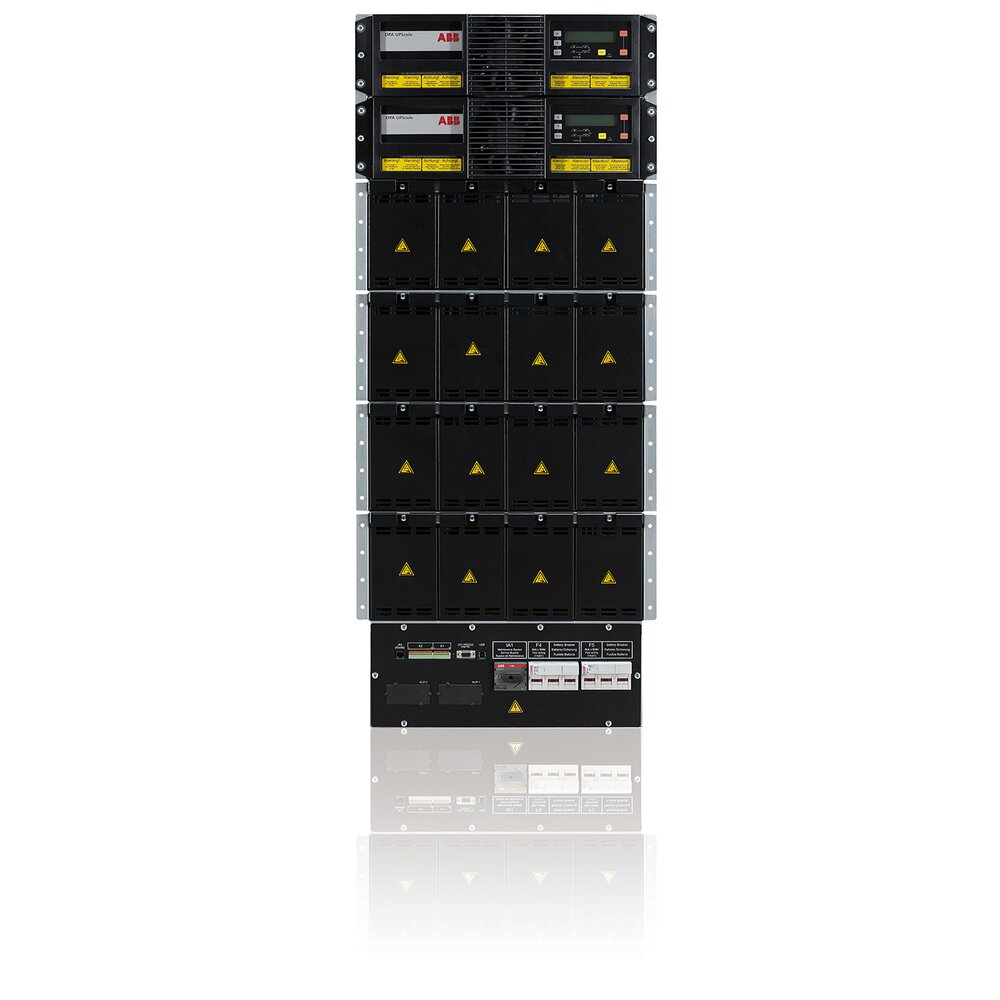

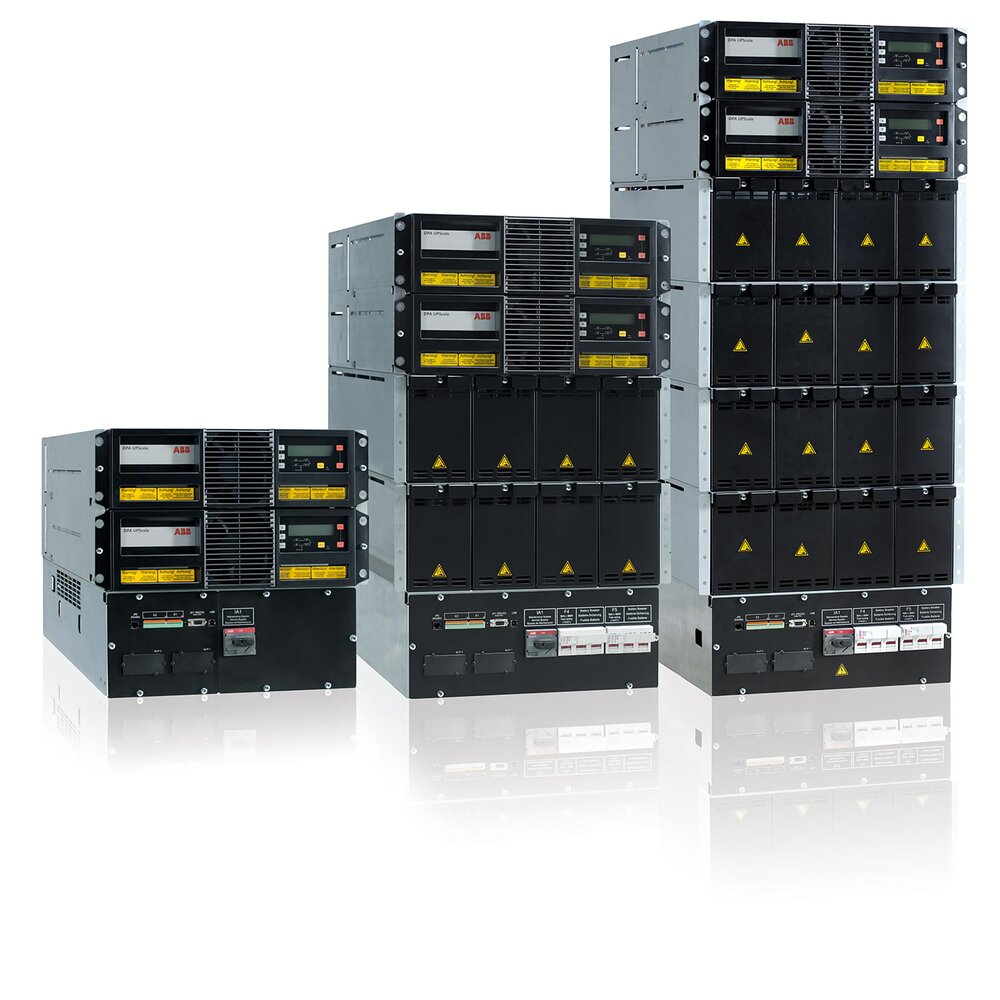

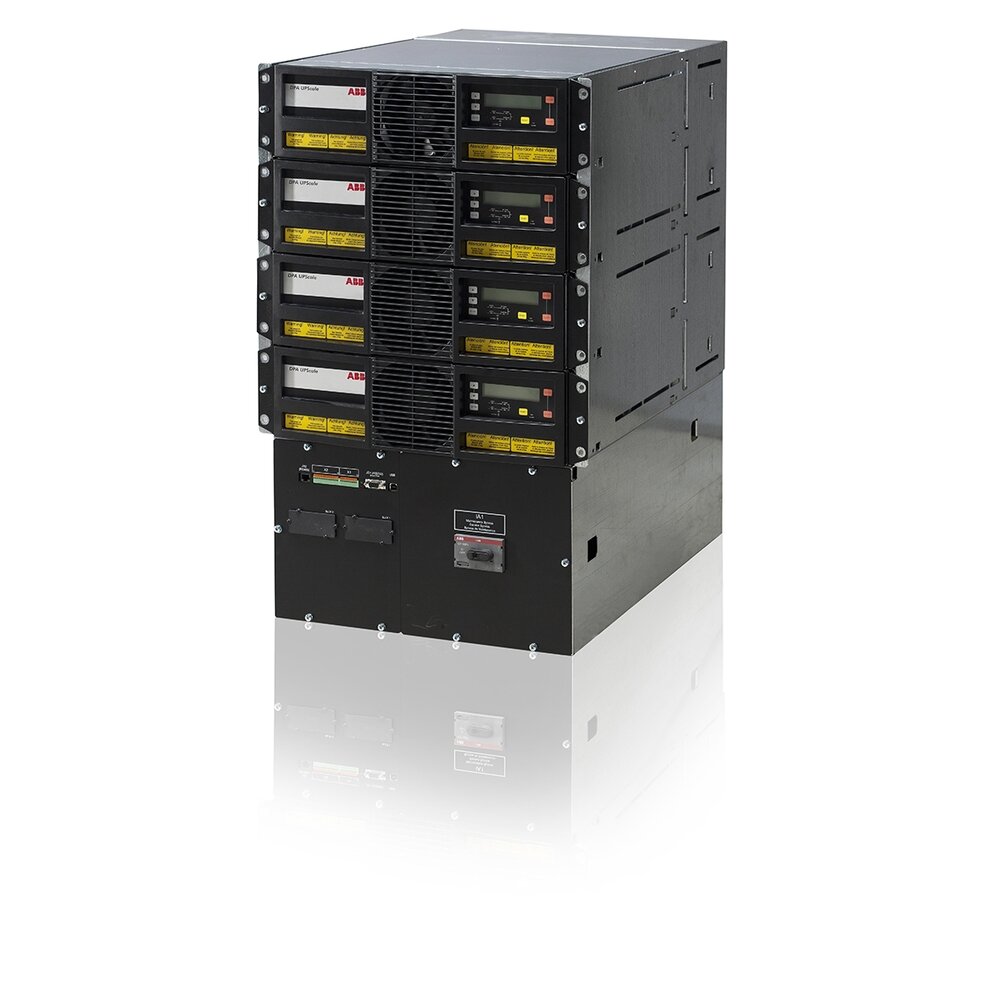

DPA UPScale RI — модульный трехфазный источник бесперебойного питания (ИБП) от ABB. Решение для обеспечения бесперебойного питания ЦОД, сетевых инфраструктур, телекоммуникационного оборудования, транспортных систем и различных инфраструктур. Децентрализованная архитектура позволяет повысить отказоустойчивость и удобство обслуживания. Выпускается в семи различных типоразмерах напольного исполнения, что позволяет компактно разместить ИБП в любом помещении.


Брошюра ABB DPA UPScale RI

Руководство ABB DPA UPScale RI

Техничеcкие спецификации ABB DPA UPScale RI


Ключевые особенности

  • Встраиваемое модульное решение для монтажа в 19-дюймовую стойку, построенное на одном, двух или четырех модулях по 10 кВт или 20 кВт разработанное для работы как в небольших ЦОД и серверных комнатах, так и во многих других приложениях;
  • Универсальность системы позволяет монтировать ее в любой корпус с любой степенью защиты, что дает возможность применять ИБП в жестких условиях эксплуатации: на морских судах, нефтяных платформах, в промышленности;

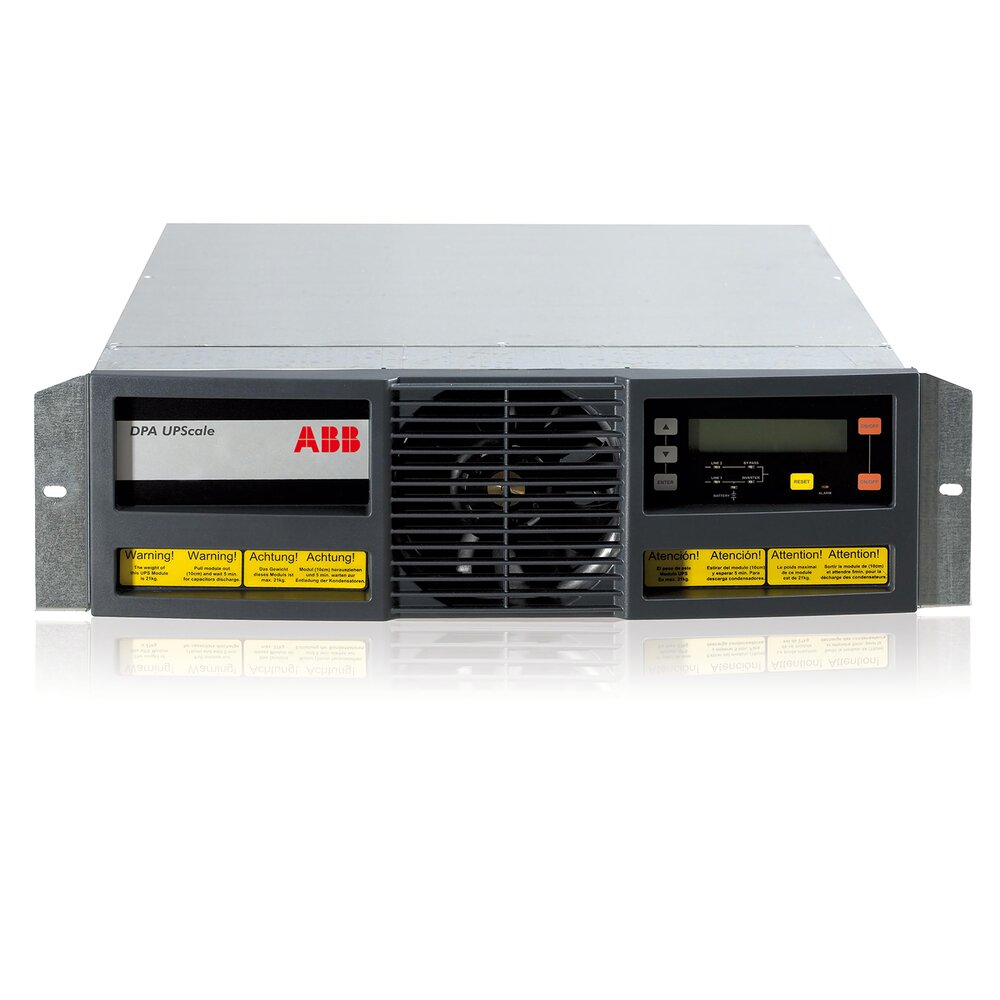

  • Каждый модуль системы обладает независимым управлением, контроллером, выпрямителем и инвертором, зарядным устройством АКБ и электронным байпасом, а также поддерживает «горячую «замену, что существенно повышает отказоустойчивость за счет отсутствия единой точки отказа;
  • Высокая эффективность: номинальный коэффициент мощности равен единице, входной коэффициент мощности — 0,99;
  • КПД достигает 95,5% в онлайн-режиме и 98% в ЭКО-режиме;
  • Широкие диапазоны входного напряжения (-23% / +15%) и частоты (35-70 Гц) обеспечивают совместимость с широким кругом источников;
  • Поддерживается параллельное соединение до 4 модулей с поддержкой резервирования;
  • Задний теплоотвод;
  • Фронтальный доступ облегчает обслуживание;
  • Доступны одели как со встроенными аккумуляторными батареями, так и без них;
  • Удобное управление по средствам ЖК-экрана на каждом модуле;

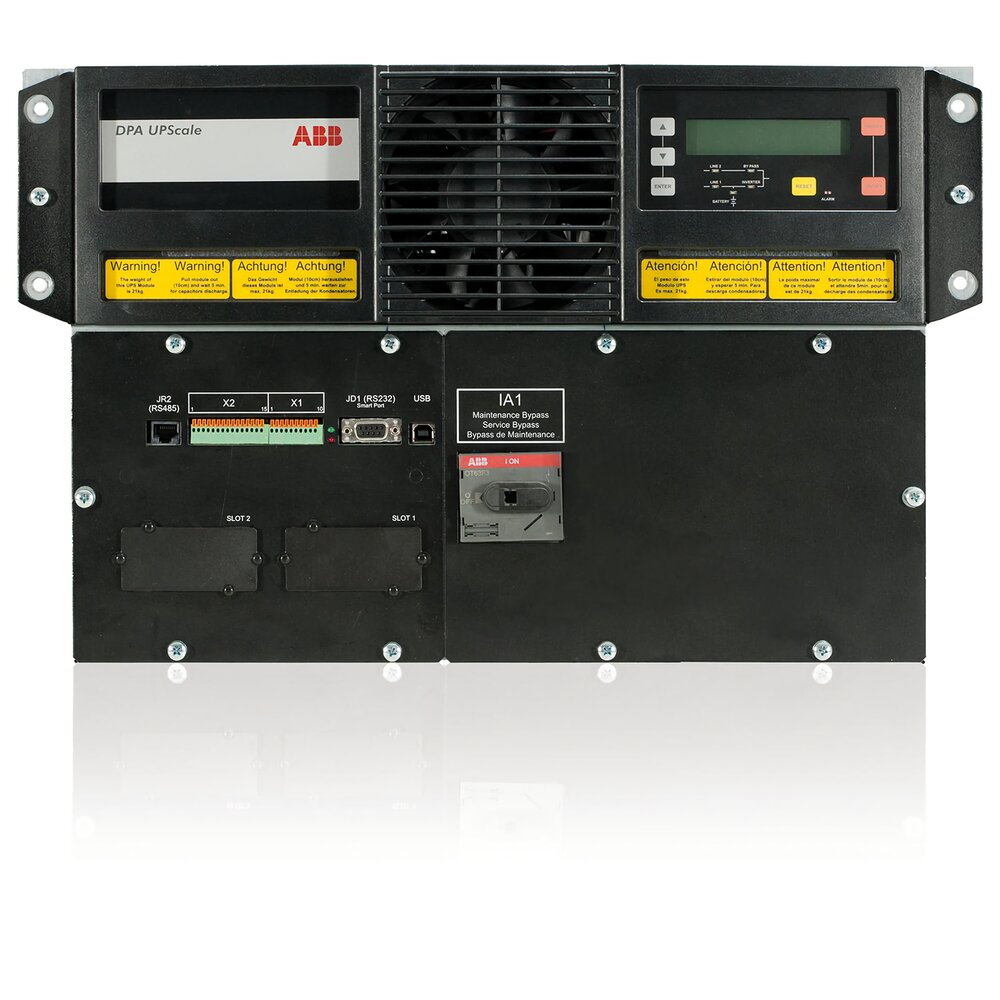

  • Интерфейсы USB и RS-232, «сухие» контакты, порт аварийного отключения (EPO)

Опции

  • Карта SNMP для удаленного управления;
  • Совместимость с ДГУ;
  • Защита от обратного тока;
  • Поддержка «холодного» старта;
  • Температурный датчик для температурной компенсации зарядки батарей

Видео


Технические характеристики ABB DPA UPScale RI 80 кВА

Основные параметры

RI 40

Количество модулей

4

Макс. количество встроенных батарей

Макс. выходная мощность

80 кВт

Вых. коэффициент мощности

1,0

Топология

On-line, двойное преобразование

Параллельная способность

До 4 модулей

Тип ИБП

Модульный (DPA)

Подключение кабелей

Фронтальный доступ

ВХОД

Выходное напряжение, В

3 x 380/220 В + N, 3 x 400/230 В + N, 3 x 415/240 В + N

Диапазон входного напряжения (3x400/230 В)

Нагрузка <100% (–23%, +15%), <80% (–30%, +15%), <60% (–40%, +15%)

Входной КНИ тока (THDi), %

<3 % (при 100% нагрузке)

Входная частота, Гц

35–70

Входной коэф. мощности

0,99 (при 100% нагрузке)

ВЫХОД

Выходное напряжение, В

3 x 380/220 В + N, 3 x 400/230 В + N, 3 x 415/240 В + N

Нестабильность выходного напряжения, %

± 1 (линейная нагрузка)

± 4 (динамическая нагрузка сброс, наброс 0-100%, 100-0%)

КНИ выходного напряжения, %

< 1,5 (линейная нагрузка)

< 2 (нелинейная нагрузка)

Выходная частота, Гц

50 или 60

Перегрузочная способность

125 % / 10 мин., 150 % / 60 сек.

Несимметрия нагрузки

До 100%

Крест-фактор

3 : 1

ЭФФЕКТИВНОСТЬ

КПД, %

До 95,5

КПД в эконом. режиме,  %

98 %

КОММУНИКАЦИИ

Панель управления ЖК

Да (на каждом модуле)

Входные информ. сигналы потребителя

Удаленное выключение, сигнал от генератора

Коммуникационные порты

USB, RS-232, SNMP карта (опция), сухие контакты

СТАНДАРТЫ

Безопасность

IEC/EN 62040-1-1, IEC/EN 60950-1

ЭМС

IEC/EN 62040-2, IEC/EN 61000-3-2, IEC/EN 61000-3-3, IEC/EN 61000-6-2

Эксплуатационные характеристики и топология

IEC/EN 62040-3

Сертификация

ГОСТ-Р

Вес, габариты

Вес (с модулями/ без батарей)

136 кг

Габариты Ш x В x Г,  мм

488 x 798 x

735 (18 HU)
