ABB DPA UPScale RI 20 кВА

Выберите мощность:
Доступные мощности: от 10 кВА до 80 кВА
Производитель: ABB
Сферы применения: Автоматизация, Инфраструктуры, Промышленность, Серверы и сфера IT, Сфера обслуживания, Телекоммуникации, ЦОД
Тип: On-line
Модульный: Да
Мощность, кВА: 20
Мощность, кВт: 20
Кол-во фаз вход/выход: 3:3
Входной коэффициент мощности при 100% нагрузке: 0,99
Выходной коэффициент мощности: 1
Напряжение: 220, 230, 380, 400, 415
Наличие аккумуляторов: внешние, внутренние
Подключение в параллель: Да
Трансформатор гальванической изоляции: Нет
Формфактор: Модульный (Modular)
Степень защиты корпуса (IP): 20
Шум, дБ (на расстоянии 1 м): 55
Ширина, мм: 488
Высота, мм: 310
Глубина, мм: 565, 735
Вес, кг: 42, 62, 78
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: spb@uni-jet.ru или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Настройка и инструкция

Открыть брошюру (PDF) ABB DPA UPScale RI 20 кВА

Российские аналоги с малым сроком поставки

Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.

Описание

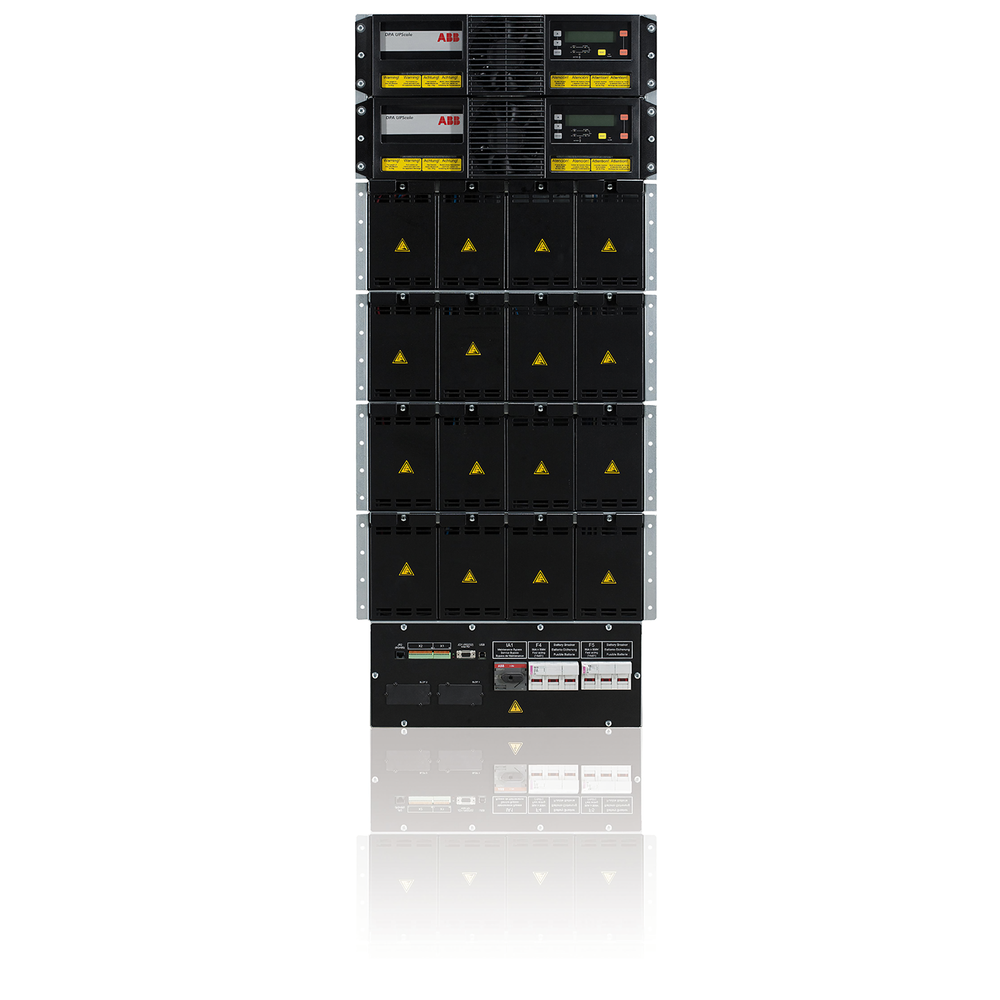

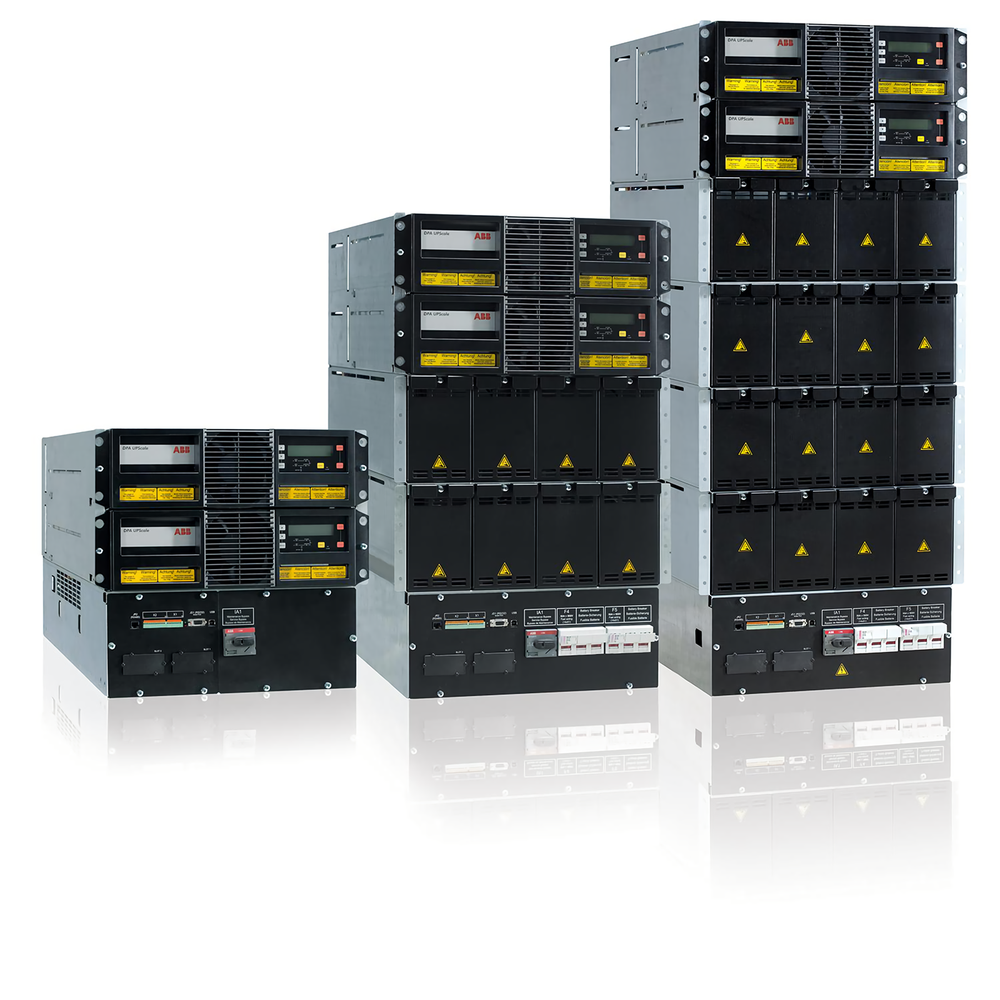

DPA UPScale RI — модульный трехфазный источник бесперебойного питания (ИБП) от ABB. Решение для обеспечения бесперебойного питания ЦОД, сетевых инфраструктур, телекоммуникационного оборудования, транспортных систем и различных инфраструктур. Децентрализованная архитектура позволяет повысить отказоустойчивость и удобство обслуживания. Выпускается в семи различных типоразмерах напольного исполнения, что позволяет компактно разместить ИБП в любом помещении.


Брошюра ABB DPA UPScale RI

Руководство ABB DPA UPScale RI

Техничеcкие спецификации ABB DPA UPScale RI


Ключевые особенности

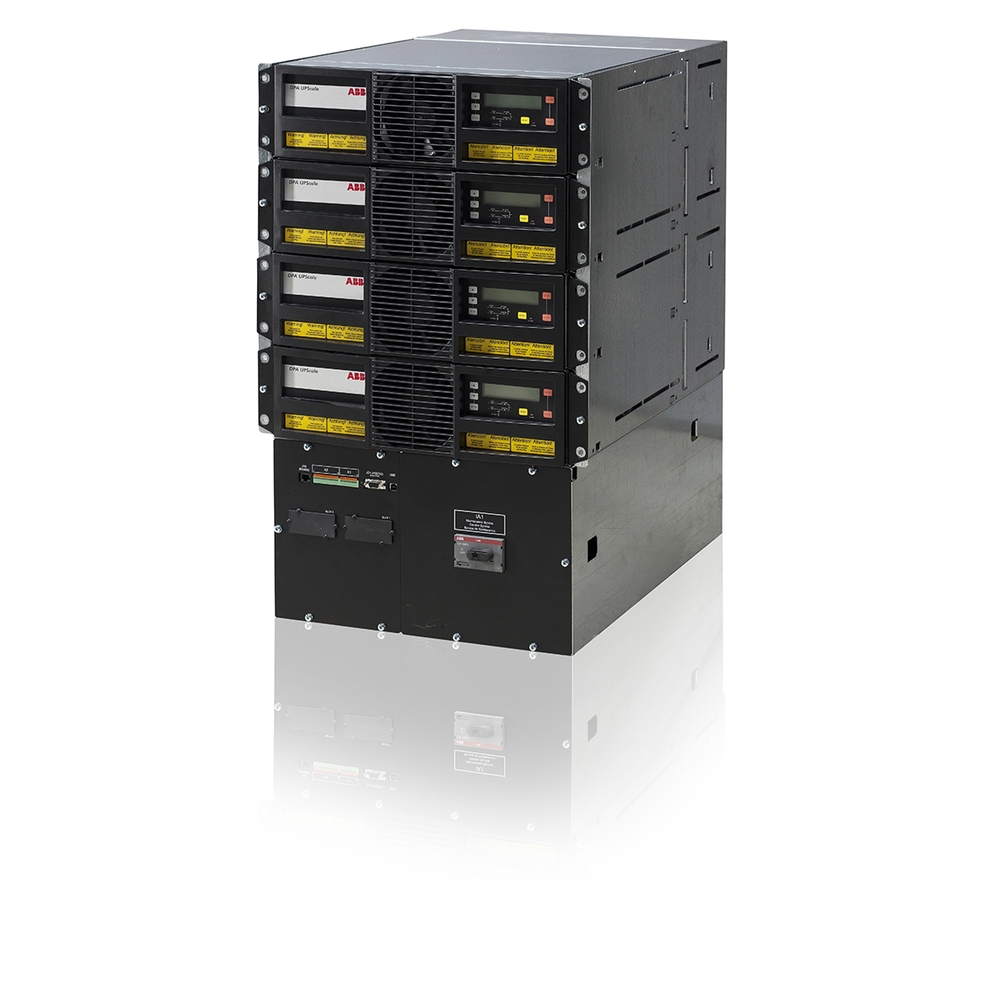

  • Встраиваемое модульное решение для монтажа в 19-дюймовую стойку, построенное на одном, двух или четырех модулях по 10 кВт или 20 кВт разработанное для работы как в небольших ЦОД и серверных комнатах, так и во многих других приложениях;
  • Универсальность системы позволяет монтировать ее в любой корпус с любой степенью защиты, что дает возможность применять ИБП в жестких условиях эксплуатации: на морских судах, нефтяных платформах, в промышленности;
  • Каждый модуль системы обладает независимым управлением, контроллером, выпрямителем и инвертором, зарядным устройством АКБ и электронным байпасом, а также поддерживает «горячую «замену, что существенно повышает отказоустойчивость за счет отсутствия единой точки отказа;
  • Высокая эффективность: номинальный коэффициент мощности равен единице, входной коэффициент мощности — 0,99;
  • КПД достигает 95,5% в онлайн-режиме и 98% в ЭКО-режиме;
  • Широкие диапазоны входного напряжения (-23% / +15%) и частоты (35-70 Гц) обеспечивают совместимость с широким кругом источников;
  • Поддерживается параллельное соединение до 4 модулей с поддержкой резервирования;
  • Задний теплоотвод;
  • Фронтальный доступ облегчает обслуживание;
  • Доступны одели как со встроенными аккумуляторными батареями, так и без них;

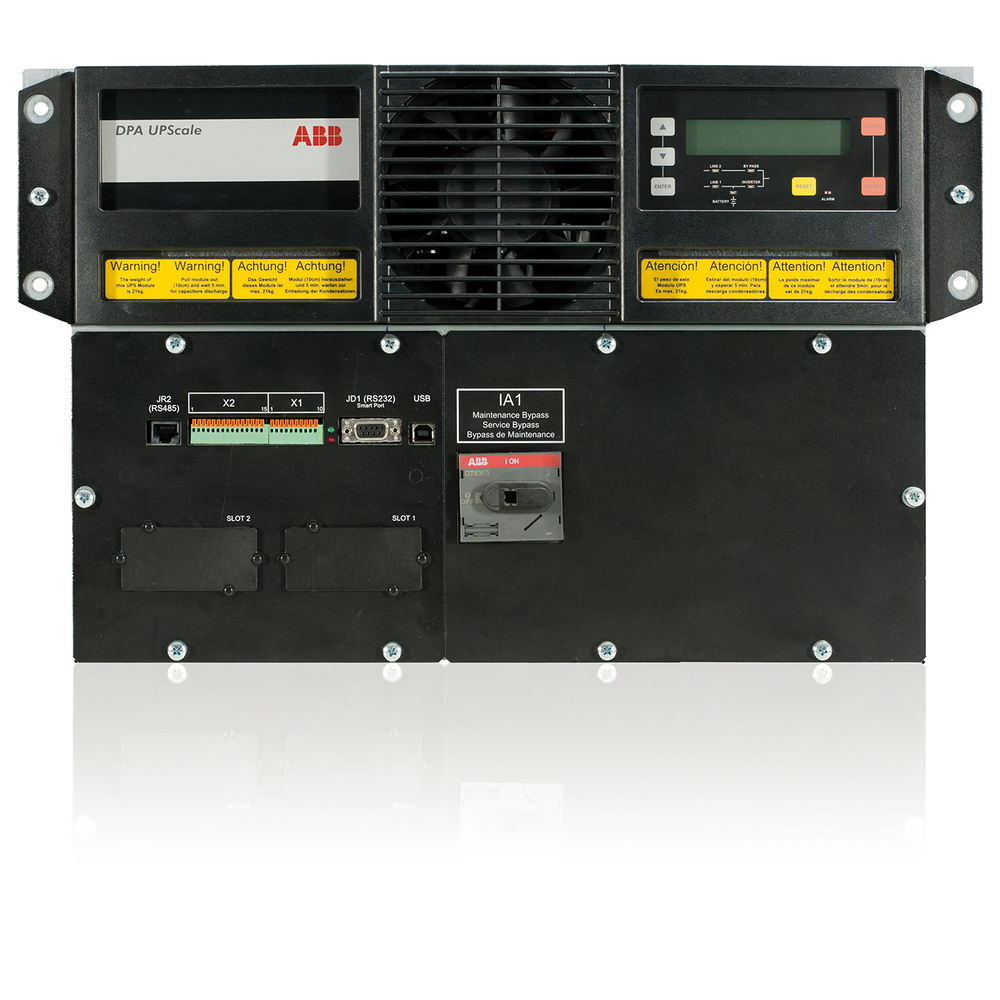

  • Удобное управление по средствам ЖК-экрана на каждом модуле;
  • Интерфейсы USB и RS-232, «сухие» контакты, порт аварийного отключения (EPO)

Опции

  • Карта SNMP для удаленного управления;
  • Совместимость с ДГУ;
  • Защита от обратного тока;
  • Поддержка «холодного» старта;
  • Температурный датчик для температурной компенсации зарядки батарей

Видео


Технические характеристики ABB DPA UPScale RI 20 кВА

Основные параметры

RI 10

RI 11

RI 12

RI 20

RI 22

RI 24

RI 40

Количество модулей

1

1

1

2

2

2

4

Макс. количество встроенных батарей

40

80

80

160

Макс. выходная мощность

20 кВт

20 кВт

20 кВт

40 кВт

40 кВт

40 кВт

80 кВт

Вых. коэффициент мощности

1,0

Топология

On-line, двойное преобразование

Параллельная способность

До 4 модулей

Тип ИБП

Модульный (DPA)

Подключение кабелей

Фронтальный доступ

ВХОД

Выходное напряжение, В

3 x 380/220 В + N, 3 x 400/230 В + N, 3 x 415/240 В + N

Диапазон входного напряжения (3x400/230 В)

Нагрузка <100% (–23%, +15%), <80% (–30%, +15%), <60% (–40%, +15%)

Входной КНИ тока (THDi), %

<3 % (при 100% нагрузке)

Входная частота, Гц

35–70

Входной коэф. мощности

0,99 (при 100% нагрузке)

ВЫХОД

Выходное напряжение, В

3 x 380/220 В + N, 3 x 400/230 В + N, 3 x 415/240 В + N

Нестабильность выходного напряжения, %

± 1 (линейная нагрузка)

± 4 (динамическая нагрузка сброс, наброс 0-100%, 100-0%)

КНИ выходного напряжения, %

< 1,5 (линейная нагрузка)

< 2 (нелинейная нагрузка)

Выходная частота, Гц

50 или 60

Перегрузочная способность

125 % / 10 мин., 150 % / 60 сек.

Несимметрия нагрузки

До 100%

Крест-фактор

3 : 1

ЭФФЕКТИВНОСТЬ

КПД, %

До 95,5

КПД в эконом. режиме,  %

98 %

КОММУНИКАЦИИ

Панель управления ЖК

Да (на каждом модуле)

Входные информ. сигналы потребителя

Удаленное выключение, сигнал от генератора

Коммуникационные порты

USB, RS-232, SNMP карта (опция), сухие контакты

СТАНДАРТЫ

Безопасность

IEC/EN 62040-1-1, IEC/EN 60950-1

ЭМС

IEC/EN 62040-2, IEC/EN 61000-3-2, IEC/EN 61000-3-3, IEC/EN 61000-6-2

Эксплуатационные характеристики и топология

IEC/EN 62040-3

Сертификация

ГОСТ-Р

Вес, габариты

Вес (с модулями/ без батарей)

42 кг

62 кг

78 кг

68 кг

109 кг

136 кг

136 кг

Габариты Ш x В x Г,  мм

488 x 310 x

565 (7 HU)

488 x 487 x

735 (11 HU)

488 x 665 x

735 (15 HU)

488 x 440 x

565 (10 HU)

488 x 798 x

735 (18 HU)

488 x 1153 x

735 (26 HU)

488 x 798 x

735 (18 HU)
