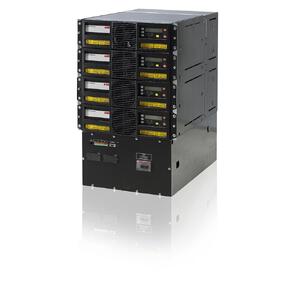

ABB DPA UPScale RI - модульный трёхфазный ИБП двойного преобразования (on-line) с децентрализованной параллельной архитектурой DPA. Силовая часть собирается из модулей 10 или 20 кВт, а модули ставятся в кассеты, которые монтируются в любой 19-дюймовый шкаф. Семь кассет: RI 10, RI 11 и RI 12 на один модуль (до 20 кВт), RI 20, RI 22 и RI 24 для одного или двух (до 40 кВт), RI 40 для одного - четырёх (до 80 кВт); у RI 11, RI 12, RI 22 и RI 24 есть встроенные батареи. Номиналов по мощности кассеты три: 20, 40 и 80 кВА. Выходной коэффициент мощности 1,0, входной 0,99, КПД до 95,5 % (допуск ±0,5 %; 98 % в режиме ECO).
Серия рассчитана на ответственные нагрузки: корпоративные центры обработки данных, критичную сетевую инфраструктуру и IT-среду, телекоммуникационное оборудование, технологические системы управления процессами. Среди выполненных проектов производитель называет радарные башни научного института в Германии и диспетчерскую новой транспортной системы в Перу; возможность установки в произвольный шкаф позволяет применять ИБП на нефтяных платформах, паромах и торговых судах. Кассета ставится в любой 19-дюймовый шкаф независимо от его производителя, в том числе в корпус с любой степенью защиты для жёстких уличных условий. Тёплый воздух уходит назад, а не нагревает весь шкаф.
Каждый модуль - самостоятельный ИБП: собственные контроллер, выпрямитель, инвертор, зарядное устройство батареи и электронный байпас, свой ЖК-дисплей. Единой точки отказа нет, резервирование N+X обходится без главного контроллера. Модули безопасной замены (Safe-Swap) вставляют и вынимают под напряжением, без перевода нагрузки на байпас. Модуль весит 18,6 кг (10 кВт) или 21,5 кг (20 кВт); масса модуля может достигать 22 кг: поднимать его нужно вдвоём, переносить одному человеку нельзя. Мощность наращивают добавлением модулей. Входной каскад (Advanced Booster) даёт коэффициент мощности 0,99 и THDi менее 3 % у модуля 20 кВт (менее 4,5 % у модуля 10 кВт) без входных фильтров гармоник; малые гармоники входного тока исключают сбои в работе компьютеров, телекоммуникационного оборудования, мониторов и измерительной техники. В кассете - предохранители входа, байпаса и батареи и ручной выключатель байпаса, ввод одиночный или раздельный. RI 40 даёт до 80 кВт, при резервировании N+1 - 60 кВт.
На каждом модуле - ЖК-дисплей и мнемосхема с индикацией потоков мощности. Связь с сетью и системами управления - порты USB и RS-232, слот карты SNMP; для сигналов предусмотрены вход аварийного отключения (EPO), вход сигнала «работа от генератора» и пять выходов с «сухими» контактами.
Встраиваемое модульное решение для монтажа в 19-дюймовую стойку, построенное на одном, двух или четырех модулях по 10 кВт или 20 кВт, разработанное для корпоративных ЦОД, IT-инфраструктуры и систем управления технологическими процессами;
Универсальность системы позволяет монтировать ее в любой корпус с любой степенью защиты, что дает возможность применять ИБП в жестких условиях эксплуатации: на морских судах, нефтяных платформах, в промышленности;
Каждый модуль системы обладает независимым управлением, контроллером, выпрямителем и инвертором, зарядным устройством АКБ и электронным байпасом, а также поддерживает «горячую» замену, что существенно повышает отказоустойчивость за счет отсутствия единой точки отказа;
Высокая эффективность: номинальный коэффициент мощности равен единице, входной коэффициент мощности - 0,99;
КПД достигает 95,5% (допуск ±0,5%) в онлайн-режиме и 98% в ЭКО-режиме;
Широкие диапазоны входного напряжения (-20% / +15%) и частоты (35-70 Гц) обеспечивают совместимость с широким кругом источников;
Поддерживается параллельное соединение до 4 модулей с поддержкой резервирования;
Задний теплоотвод;
Фронтальный доступ облегчает обслуживание;
Доступны модели как со встроенными аккумуляторными батареями, так и без них;
Удобное управление по средствам ЖК-экрана на каждом модуле;
Интерфейсы USB и RS-232, «сухие» контакты, порт аварийного отключения (EPO), вход сигнала «работа от генератора»
Опции
Карта SNMP для удаленного управления;
Защита от обратного тока;
Поддержка «холодного» старта;
Безгалогенная кабельная разводка;
Защитное покрытие плат (conformal coating);
Выносная панель с графическим сенсорным дисплеем;
ПО WaveMon, протоколы Modbus RS-485 и Modbus TCP/IP;
Внешние батарейные шкафы;
Входной и выходной трансформатор для специальных напряжений - по запросу;
Температурный датчик для температурной компенсации зарядки батарей
Максимальный входной ток при номинальной мощности, батарея заряжена
15,2 А
30,4 А
Максимальный входной ток при номинальной мощности, батарея разряжена
16,6 А
33,3 А
THDi при 100 % нагрузке
менее 4,5 %
менее 3 %
Максимальная входная мощность при номинальной выходной, батарея заряжена
10,5 кВт
21 кВт
Максимальная входная мощность при номинальной выходной, батарея разряжена
11,5 кВт
23 кВт
Шум на расстоянии 1 м от фронта, один модуль, нагрузка 100 % / 50 %
55 дБА / 49 дБА
57 дБА / 49 дБА
Никель-кадмиевые элементы 1,2 В, число на модуль
300 - 500
400 - 500
Тепловыделение при 100 % нелинейной нагрузке
550 Вт (1887 БТЕ/ч)
1100 Вт (3754 БТЕ/ч)
Рассеиваемая мощность без нагрузки
120 Вт
150 Вт
Ток короткого замыкания на выходе от инвертора, 40 мс
3 x In
2,25 x In
Ток короткого замыкания на выходе от статического байпаса, 20 мс
10 x In
10 x In
Воздушный поток при 25 - 30 °C
150 м³/ч
150 м³/ч
Установка и условия эксплуатации
Кассеты монтируются в шкаф 19 дюймов с каркасом из четырёх стоек, открытый спереди и сзади: холодный воздух входит спереди, тёплый выходит назад. Нужен зазор сзади не менее 20 см и свободное место спереди не менее 600 мм; температура входящего воздуха - не выше 40 °C. Обслуживание ведётся только спереди. Кассету крепят салазками и кронштейнами из комплекта поставки; ширина корпуса 448 мм, с ушами на передней панели - 482 мм. Глубина шкафа - 800 мм, для RI 10 и RI 20 допустима и 600 мм.
Рабочая температура 0 - 40 °C; для батарей рекомендуется 20 - 25 °C; хранение ИБП от -25 до +70 °C, батарей - не более 6 месяцев.
Влажность воздуха - не более 95 % без конденсата.
До 1000 м над уровнем моря мощность не снижается; выше коэффициент 0,95 на 1500 м, 0,91 на 2000 м, 0,86 на 2500 м и 0,82 на 3000 м.
Степень защиты кассеты - IP 20.
Подключение: кабели и защита
Значения - рекомендации производителя для 3 x 400/230 В при нагрузке с cos φ 1,0; допустимо следовать и местным нормам. Для работы выпрямителя нужна нейтраль на входе; в сетях TN-S четырёхполюсные входные выключатели не рекомендуется применять: при размыкании ИБП и вся нагрузка остаются без связи с PE. Кассета поставляется с общим вводом для выпрямителя и байпаса; для раздельных вводов снимают перемычки между клеммами L1, L2, L3. Заземление подключают первым, фазы - по часовой стрелке, кабели фиксируют на рейке под клеммами.
Внешние батареи допускаются только у кассет RI 10, RI 20 и RI 40. RI 10 - раздельные цепи, кабель 3 x 10 мм² на модуль, защита 63 А. RI 20 - общая батарея кабелем 3 x 25 мм² с защитой 100 А или раздельные цепи 2 x (3 x 10) мм². RI 40 - общая батарея кабелем 3 x 95 мм² с защитой 224 А или раздельные цепи 4 x (3 x 10) мм². У RI 11, RI 12, RI 22 и RI 24 внешние батареи не допускаются.
Батареи и автономия
Допускаются необслуживаемые свинцовые (VRLA) и никель-кадмиевые батареи. У каждого модуля своё зарядное устройство: заряд без пульсаций по кривой IU (DIN 41773), ток до 4 А на модуль (6 А по запросу), автоматические периодические тесты батареи, температурная компенсация заряда (датчик - опция). Число блоков 12 В на модуль - до 50: для автономии 5 мин не менее 30 у M 10 и 40 у M 20, для любой автономии - не менее 34 и 48. Встроенные батареи - блоки 7 - 9 А·ч: блок 12 В 7 А·ч весит 2,5 кг, 9 А·ч - 2,55 кг.
Примеры автономии для встроенных батарей 7 А·ч:
RI 11, один модуль, 40 блоков, нагрузка на модуль: 8 кВт - 8 мин, 10 кВт - 6 мин, 12 кВт - 5 мин;
RI 22, один модуль, общая батарея 2 x 40 блоков: 8 кВт - 21 мин, 10 кВт - 15 мин, 12 кВт - 12 мин, 16 кВт - 8 мин, 20 кВт - 5 мин;
RI 24, два модуля, две общие батареи 2 x 40 блоков: 16 кВт - 21 мин, 20 кВт - 16 мин, 24 кВт - 13 мин, 32 кВт - 9 мин, 40 кВт - 5 мин.
Режимы, КПД и интерфейсы
Режимы: двойное преобразование (ON-LINE) и байпас (ЭКО). В байпасе нагрузка питается от сети через статический байпас, а при пропадании сети переходит на инвертор за 5 мс; режим годится для нагрузок, которые допускают перерыв 3 - 5 мс. Производитель рекомендует работать в режиме двойного преобразования. Переход инвертор - байпас занимает менее 1 мс, байпас - инвертор менее 5 мс, в режиме ЭКО менее 6 мс.
КПД AC-AC при линейной нагрузке и cos φ 1,0: 95,5 % при нагрузке 100 и 75 %, 95 % при 50 %, 94,5 % при 25 %. При индуктивной нагрузке cos φ 0,8 КПД обычно до 1 % выше, при нелинейной - до 1 % ниже.
Мощность модуля зависит от cos φ нагрузки: при индуктивной нагрузке cos φ 0,8 модуль 20 кВА отдаёт 16 кВт, модуль 10 кВА - 8 кВт; при cos φ 1,0 - полные 20 и 10 кВт.
Допуск выходной частоты при синхронизации с сетью - менее ±2 % или менее ±4 % (выбирается для работы на байпасе), без синхронизации ±0,1 %.
Вход байпаса: трёхфазный 400 В ±15 % или 190 - 264 В фаза-нейтраль.
Пять беспотенциальных контактов (60 В переменного тока, 500 мА): сеть в норме, нагрузка на инверторе, низкий заряд батареи, нагрузка на байпасе, общая авария. Входы: аварийное отключение (EPO, нормально замкнут), два программируемых (первый по умолчанию - работа от генератора), датчик температуры батарей; выход 12 В постоянного тока, до 200 мА. Клеммы пружинные, провод 0,5 мм².
Связь: порты RS-232 и USB, слот карты SNMP; с WaveMon и протоколом Modbus - опции.
Технические характеристики
Основные параметры
RI 10
RI 11
RI 12
RI 20
RI 22
RI 24
RI 40
Макс. количество модулей
1
1
1
2
2
2
4
Макс. количество встроенных батарей
-
40
80
-
80
160
-
Макс. выходная мощность
20 кВт
20 кВт
20 кВт
40 кВт
40 кВт
40 кВт
80 кВт
Вых. коэффициент мощности
1,0
Топология
On-line, двойное преобразование
Параллельная способность
До 4 модулей
Тип ИБП
Модульный (DPA)
Подключение кабелей
Снизу, с задней стороны; обслуживание - со стороны передней панели
ВХОД
Номинальное входное напряжение, В
3 x 380/220 В + N, 3 x 400/230 В + N, 3 x 415/240 В + N
Диапазон входного напряжения (3x400/230 В)
Нагрузка <100 % (-20 %, +15 %; от 3 x 308/184 В до 3 x 460/264 В), <80 % (-26 %, +15 %; от 3 x 280/170 В), <60 % (-35 %, +15 %; от 3 x 240/150 В)
Входной КНИ тока (THDi), %
<3 % для модуля 20 кВт и <4,5 % для модуля 10 кВт (при 100 % нагрузке)
Входная частота, Гц
35-70
Входной коэф. мощности
0,99 (при 100% нагрузке)
ВЫХОД
Выходное напряжение, В
3 x 380/220 В + N, 3 x 400/230 В + N, 3 x 415/240 В + N
