Makelsan PM Series 80 кВА

Настройка и инструкция

Открыть брошюру Makelsan PM Series 80 кВА

Описание

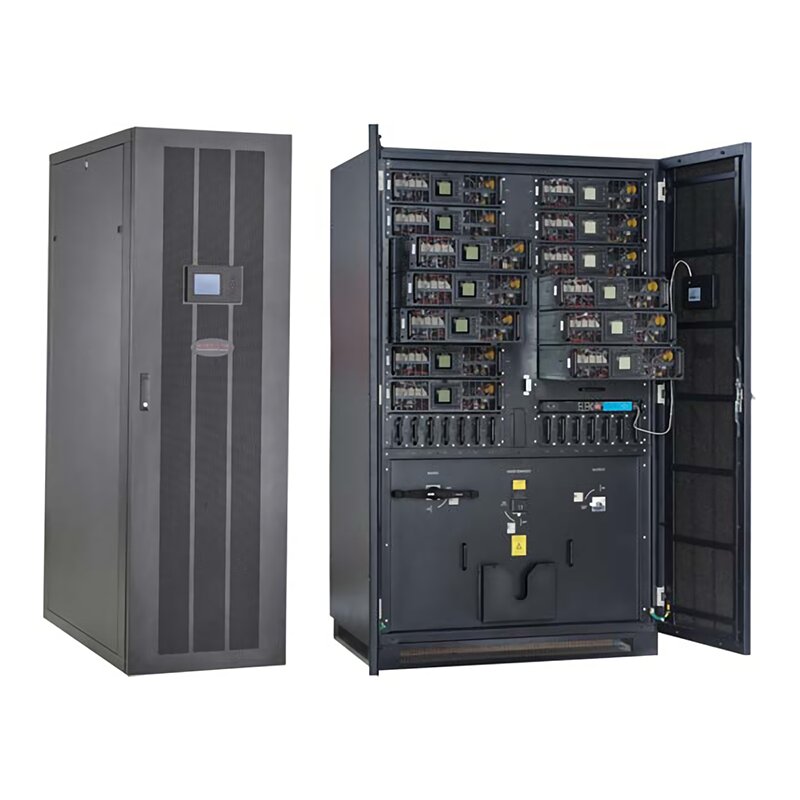

Makelsan PM Series 80 кВА — это модульный ИБП двойного преобразования, разработанный для использования в ЦОД и других критически важных объектах. Устройство поддерживает масштабируемую архитектуру, что позволяет гибко наращивать мощность системы. Каждый модуль мощностью 10–30 кВА (в зависимости от конфигурации) имеет вес от 26 до 32 кг и поддерживает «горячую» замену, что обеспечивает минимальное время простоя. В основе ИБП лежит технология IGBT с двойной конверсией, обеспечивающая высокий входящий коэффициент мощности (>0,99) и низкий уровень нелинейных искажений (THDi <2%).

ИБП Makelsan PM Series 80 кВА работает с входным напряжением 208–478 В AC (номинальное напряжение 380/415/480 В AC) и поддерживает трехфазное подключение с нейтралью и заземлением. Выходное напряжение составляет 220/230 В AC или 380/400/415 В AC с точностью ±1%. Устройство обеспечивает эффективность до 95,5% и поддерживает работу с внешними батарейными модулями и генераторами. Время переключения на батареи и байпас составляет 0 мс, что гарантирует бесперебойную работу оборудования.

Управление ИБП осуществляется через цветной LCD-дисплей с графическим интерфейсом, что упрощает мониторинг и обслуживание. Устройство поддерживает рабочие температуры от 0 до 40 °C и может эксплуатироваться на высоте более 1500 м. Габариты шкафа составляют 600 x 840 x 1400 мм, вес — 170 кг. Акустический шум не превышает 55 дБА при работе с пятью модулями, что делает его подходящим для установки в помещениях с высокими требованиями к уровню шума.

---

Ключевые особенности

• Модульные источники бесперебойного питания Makelsan PM Series доступны в исполнениях 1400 мм и 2000 мм 19-дюймовых шкафов, оснащенных 3U силовыми модулями, мощностью 30 кВА. Кабинет на 1,4 м вмещает в себя до 5 силовых модулей для достижения суммарной мощности до 150 кВА, 2-метровый кабинет вмещает уже до 10 модулей, то дает возможность разместить компактную систему мощностью до 300 кВА;
• Предельный уровень масштабируемости системы равен 1800 кВА (1,8 мВА), в случае параллельного соединения шести кабинетов по 300 кВА;
• Модули по 10 кВА (вес — 26 кг), 15 кВА (30 кг), 20 кВА (31 кг), 25 кВА (31 кг) и 30 кВА (32 кг) для гибкого наращивания мощности;
• Полностью децентрализованная архитектура, отсутствие единой точки отказа — все необходимое аппаратное и программное обеспечение содержится в силовом модуле, поддерживается «горячая» замена модулей без остановки системы;
• Возможность установки различного уровня резервирования в зависимости от нагрузки, что важно для среды ЦОД;
• Полностью цифровое микропроцессорное управление и применение IGBT-технологии с двойной конверсии гарантируют высокий уровень надежности и эффективности системы;
• Коэффициент мощности на входе превышает 0,99, коэффициент нелинейных искажений THDi — менее 3%;
• КПД системы достигает 95,5%;
• Поддержка широкого диапазона частот;
• Поддержка широкого диапазона входных напряжений (режим байпаса);
• Доступен отдельный байпас во внешнем шкафу;
• Полная совместимость с дизель-генераторными установками (ДГУ)
• Интеллектуальная система распределения нагрузки между блоками модульной системы;
• Перегрузочная способность в нормальном режиме: ≤ 110% на 1 час, ≤ 125% на 10 минут;
• Возможность гибко настроить необходимое количество аккумуляторных батарей для достижения нужного уровня автономии;
• Нулевое время переключения на батареи и байпас;
• Возможность использовать общий батарейный массив для всех систем;
• Низкий уровень шума для системы с 5 установленными модулями — не более 55 дБ;
• Удобный сенсорный ЖК-дисплей с цветным графическим интерфейсом для управления и отдельный дисплея для каждого модуля;
• Коммуникационные возможности представлены RS232/485, «сухими» контактами, двумя слотами для плат расширения (SNMP, платой релейных контактов, RJ11 и т.п.)

---

Технические характеристики Makelsan PM Series 80 кВА

Модель		PM 3300 – 100 кВА	PM 3300 – 200 кВА	PM 3300 – 250 кВА		PM 3300 – 300 кВА
ИБП кабинет		10-100 кВА	10-200 кВА	10-250 кВА		10-300 кВА
Номинальная активная мощность		До 6 единиц
Максимальная мощность		600 кВт	1200 кВт	1500 кВт		1800 кВт
Мощность модулей		10 кВА/10 кВт, 15 кВА/15кВт, 20 кВА/20 кВт, 25 кВА/25 кВт, 30 кВА/30 кВт
Вход
Диапазон входных напряжений		208 - 478 В AC или 120 - 276 В AC
Номинальное напряжение		380/480/415 В AC
Фазы		3 фазы, нейтраль, 4 провода и заземление
Коэффициент входящей мощности		> 0.99
Номинальная частота (Гц)		40 Гц – 70 Гц
Диапазон входных напряжений в режиме байпас		Максимальное значение: +15% (опционально + 5%, +10%, +25%) минимальное значение: -45% (опционально -20%, -30%)
		Диапазон защиты по частоте ± 10% (опционально -20%, -30%). Диапазон защиты по частоте ± 10%
THDi		<2% (100% нелинейная нагрузка)
Выход
Диапазон выходных напряжений		220/230 В AC 380/400/415 В AC
Фазы		3 фазы, нейтраль, 4 провода и заземление
Коэффициент входящей мощности		1
Точность напряжения		±1%
Диапазон выходной частоты		± 1%, 2%, 4%, 5%, 10% от номинальной частоты (опционально) (50/60±0,2 Гц)
THDv		Линейная нагрузка <1% / нелинейная нагрузка <4%
Эффективность		95,5%
Аккумуляторы
Номинальное напряжение		± 192 В/ ± 204 В/ ± 216 В/ ±228/ ±240 В DC; регулируемое количество батарей (опционально)
Ток заряда (А)	ИБП Кабинет	18А Макс	30А Макс	60А Макс	100А Макс
	Модуль	6А/10А/(20А опционально) Максимальное значение (заряд тока можно установить согласно установленной емкости батареи)
Время резервирования		В зависимости от конфигурации батарей
Время переключения		На батареи: 0 мс, на байпас: 0 мс
Защита
Защита от перегрузки	Нормальный режим	Нагрузка ≤ 110%: 60 мин, ≤ 125%: 10 мин, ≤ 150%: 1 мин, ≥ 150%: немедленное выключение ИБП
	Режим работы от батарей	Нагрузка ≤ 110%: 10 мин, ≤ 125%: 1 мин, ≤ 150%: 1 сек, ≥ 150%: немедленное выключение ИБП
	Байпас режим	Выключатель (10 кВА: 20А, 15 кВА: 32А, 20 кВА: 40А, 25 кВА: 40А, 30 кВА: 40А)
Связь
ИБП Кабинет		RS232/RS485, сухие контакты, 2x «интеллектуальных» слота (SNMP, релейная плата)
Интерфейс
PM Серия модуль ИБП		RS232
Общие сведения
Рабочая температура		от 0 °C до 40 °C
Температура хранения		от 25 °C до 55 °C
Влажность		0-95% (без конденсации)
Рабочая высота		> 1500 м
Акустический шум	Количество модулей ≥ 5	< 55 дБА (1м)
	Количество модулей > 5	< 65 дБА (1м)
Габариты (Ш x Г x В) (мм)	ИБП кабинет	600 x 840 x 1400	600 x 1100 x 2000
	Модуль	443 x 50 x 131 (3U)
Вес (кг)	ИБП кабинет	170	270	275	280
	модуль	10 кВА: 26 кг; 15 кВА: 30 кВА; 20 кВА: 31 кг; 25 кВА: 31 кг; 30 кВА: 32 кг
