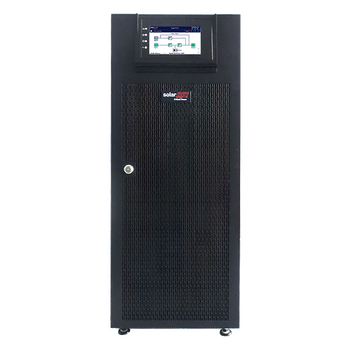

Critical Power L Family 20 кВА
Выберите мощность:
- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
Настройка и инструкция
Открыть брошюру Critical Power L Family 20 кВАКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП или иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Российские аналоги с малым сроком поставки
Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.
Описание
L-Family — трехфазные ИБП с двойным преобразованием (онлайн). Это семейство систем ИБП предназначено для поддержки малых и средних критических нагрузок, например, в небольших центрах обработки данных, компьютерных лабораториях, медицинских учреждениях, ИТ-оборудовании и т.д. Каждый ИБП поставляется с внутренней или внешней батареей - в зависимости от потребностей и предпочтений заказчика.
Ключевые особенности
- Доступные мощности – 20 кВА, 30 кВА и 40 кВА;
- Небольшая занимаемая площадь, малый вес;
- Возможность использования как с внутренними аккумуляторными батареями, так и с внешними линейками;
- Возможность температурной компенсации заряда батарей;
- Интуитивно понятный и удобный 7-дюймовый интерфейс с сенсорным экраном;
- Простота обслуживания и монтажа.
Технические характеристики
| Модель | 20 кВА | 30 кВА | 40 кВА | |
| Топология | Онлайн, двойного преобразования | |||
| Поддержка параллельного подключения | До 2 ИБП | |||
| Синхронизация шины | Поддерживается для параллельного подключения без внешнего блока | |||
| Вход | ||||
| Напряжение | 3 х 400 В 4-проводное + заземление | |||
| Диапазон напряжения | 305-485 В AC (100% нагрузка) 138-485 В AC (40% нагрузка) | |||
| Номинальный ток (A) | 32 | 48 | 65 | |
| Частота | 40-70 Гц | |||
| Входной коэффициент мощности | >0.99 | |||
| Коэффициент искажений (THDI) | <3% | |||
| Батареи | ||||
| Тип | VRLA | |||
| Встроенные батареи | 60 эл. 9 Ач | 60 эл. 9 Ач | 80 эл. 9 Ач | |
| Номинальное напряжение | ±120 В | ±180 В | ±240 В | |
| Мощность заряда | 13A | 13A | 20A | |
| Температурная компенсация заряда батарей | 0-7 милливольт на элемент на каждый градус Цельсия, начиная с 28˚C | |||
| Тест батарей | Ручной и автоматический; программируется по времени или напряжению | |||
| Набор для подключения | В комплекте для всех батарей (включая перемычки и провода) | |||
| Выход | ||||
| Мощность кВА/кВт | 20 - 26 бат. / линейка: 20/20 18 бат. / линейка: 20/18 16 бат. / линейка: 20/16 | 36 - 50 бат. / линейка: 30/30 32 - 34 бат. / линейка: 30/27 30 бат. / линейка: 30/24 | 36 - 50 бат. / линейка: 40/40 32 - 34 бат. / линейка: 40/36 30 бат. / линейка: 40/32 | |
| Диапазон отслеживания частоты | ±10% (±5%,±4%,±2%,±1%) начиная с 50 Гц | |||
| Скорость нарастания частоты | 0.5~2 Гц/с | |||
| Напряжение | 380/400/415 В AC (3Ф+N+PE) | |||
| Отклонение при регулировке | ±1 % | |||
| Перегрузочная способность | 110 % : 60 мин., 125 % : 10 мин., 150%: 1 мин. | |||
| Форма выходного сигнала | Чистая синусоида | |||
| Коэффициент искажений (THDv) | 2% при линейной нагрузке | |||
| КПД | До 95.5% | |||
| Выходной коэффициент мощности | 1.0 | |||
| Режим ЭКО | До 99% | |||
| Статический переключатель (байпас) | ||||
| Входное подключение | Одинарное или двойное | |||
| Окружающая среда | ||||
| Рабочая температура | От 0˚C до 40 ˚C | |||
| Относительная влажность | 0-95% без конденсации | |||
| Шум (дБА) | 58 | 66 | 66 | |
| Механические характеристики | ||||
| Сервисный доступ | Задняя/верхняя часть | 500 мм | ||
| Правая/левая часть | 1000 мм | 500 мм | ||
| Рубильники | 1000 мм | |||
| Соединения | Вход/выход/постоянный ток/аккумулятор: Задняя сторона | |||
| Внутренние выключатели | Сеть / Байпас / Сервисный байпас / Выход | 40A 3Ф | 63A 3Ф | 80A 3Ф |
| Класс защиты | IP20 | |||
| Система охлаждения | Воздушная с интеллектуальной системой управления вентиляторами | |||
| Габариты (Ш x Г x В) (мм) | 250*900*868 мм | 250*900*868 мм | 400*935*1065 мм | |
| Вес без батарей / с батареями (кг) | 77/237 | 78/238 | 150 / 363 | |
| Подключение | ||||
| Интерфейсы | USB, RS232, RS485, параллельное подключение, Опции: Датчик температура АК, SNMP-карта, плата реле | |||
| Основное | ||||
| Аварийное отключение (EPO) | Поддерживается | |||
| Дисплей | 7-дюймовый сенсорный | |||
