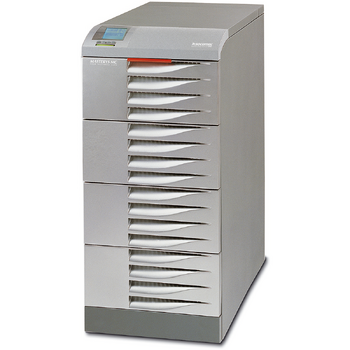

Socomec MASTERYS MC 20 кВА

Настройка и инструкция

Открыть брошюру Socomec MASTERYS MC 20 кВА

Описание

Семейство Socomec Masterys MC представляет собой линейку ИБП, применяемых для защиты чувствительного оборудования в любых областях применения: медицинское оборудование, серверы и центры обработки данных, системы пожаротушения и охраны, сетевое и телекоммуникационное оборудование, оборудование промышленной автоматики и управления. ИБП серии Masterys были спроектированы с целью минимизировать занимаемое пространство, а так же обеспечить надёжность и удобство эксплуатации. Опционально доступен трансформатор гальванической развязки.

---

Socomec MASTERYS MC - руководство по эксплуатации (10-80 кВА)

Socomec MASTERYS MC - руководство по эксплуатации (100-120 кВА)

Socomec MASTERYS MC (100-120 кВА)- брошюра на продукцию

---

Ключевые особенности

• Надежное и простое в эксплуатации решение мощностью 20 кВА, для обеспечения защиты серверных, оборудования промышленных предприятий и предприятий сферы услуг, различных инфраструктур, медицинского оборудования небольшой мощности;
• Полностью цифровое DSP-микропроцессорное управление обеспечивает высокий уровень надежности и стабильности системы в режиме онлайн;
• Выходной коэффициент мощности, равный 0,9;
• Широкий диапазон допуска по напряжению;
• Доступны модификации с однофазным выходом (для моделей 10-20 кВА);
• Отдельные входы для выпрямителя и байпса (для моделей 10-20 кВА, 3:1);
• Поддержка продвинутого энергосберегающего режима, исключающего отражение гармоник на входную сеть;
• Применение IGBT-транзисторов в выпрямителе позволило добиться низких гармонических искажений (менее 3%);
• Полная совместимость с дизель-генераторными установками GLOBAL SUPPLY SYSTEM;
• Высокая устойчивость ИБП к короткому замыканию;
• Небольшие габариты системы и корпуса ИБП различных массогабаритных характеристик позволяют гибко размещать оборудование в ограниченных пространствах и подбирать решения под конкретные нужды объекта;
• Возможность подключения до 6 ИБП в параллельном режиме для увеличения мощности или резервирования;
• Встроенный ручной байпас для технического обслуживания;
• Блоки батарей объединены в две отдельные цепочки, что обеспечивает дополнительное резервирование;
• Интеллектуальная система управления аккумуляторными батареями (EBS);
• Фронтальный доступ обеспечивает упрощенное техническое обслуживание;
• Удобный ЖК-дисплей с графическим интерфейсом для работы с системой;
• Коммуникационные интерфейсы включают в себя RS232/485, интерфейс локальной сети, 2 слота для плат расширения

---

Опции

• Трансформатор гальванической развязки;
• Дополнительные батарейные кабинеты;
• Внешний датчик температуры;
• Система синхронизации ACS (только для ИБП 3:3);
• Комплект параллельной работы;
• Комплект автоматической синхронизации с переключателями нагрузки (STS);
• Разъем Power Share;
• Внешний сервисный байпас;
• Дополнительное зарядное устройство;
• Мимическая панель дистанционного управления;
• Плата сухих контактов;
• Profibus;
• Интерфейс NET VISION с поддержкой Web/SNMP
• Встроенная система защиты входной сети от обратного тока;

---

Технические характеристики Socomec MASTERYS MC 20 кВА

Sном (кВА)	20
Pном (кВт)	18
Вход/выход 3/1	•
Вход/выход 3/3	•
ВХОД
Номинальное напряжение	400 В 3 фазы +нейтраль
Допуск по напряжению	240 - 480 В
Номинальная частота	50/60 Гц ± 10%
Коэффициент мощности/THDI	0,99 / < 3 %
ВЫХОД
Номинальное напряжение	однофазные 230 В ± 1%(можно устанавливать 220/240 В), трехфазные 400 В ± 1%(можно устанавливать 380/415 В)
Выходная частота	50/60 Гц ± 2%(устанавливается от 1% до 8% при наличие генеративной установки)
Общие гармонические искажения напряжения	<1% при линейной нагрузке/<3% при нелинейной нагрузке
Автоматический байпас	Номинальное выходное напряжение ±15%(устанавливается от 10% до 20% при наличие генеративной установки)
Перегрузка	125% в течение 10 мин, 150% в течение 60 с
Пик-фактор	3:1(в соответствии с IEC 62040-3)
Допустимый коэффициент мощности(без снижения номинальной мощности)	до 0,9 опереж. (до 0,7 опереж. в течение 10 мин)
КПД
Общий КПД(On-line)	до 93%
КПД в режиме ECO-MODE	до 98%
КПД в режиме ALWAYS-ON	до 96%
СРЕДА
Рабочая температура окружающей среды	от 0 °C до +40 °C (от 15 °C до 25 °C для продления срока службы аккумуляторных батарей)
Относительная  влажность	0 % - 95 % без конденсации
Высота над уровнем моря (макс.)	1000 м без снижения рабочих характеристик (максимум 3000  м)
Уровень шума на расстоянии 1 м (ISO 3746)	< 55 дБА
ШКАФ ИБП
Габариты (Ш x Г x В)	600 x 800 x 1400 мм (только 10 — 40 кВА)* 444 x 795 x 1400 мм (10 — 80 кВА)**
Вес	105 кг* 125 кг**
Класс защиты	IP20 (IP21, IP30 — опционально)
Цвета	RAL 7012
СТАНДАРТЫ
Безопасность	IEC/EN 62040-1 (сертификат TÜV SÜD), AS 62040.1.1, AS 62040.1.2
ЭMC	IEC/EN 62040-2, AS 62040.2
КПД	IEC/EN 62040-3, AS 62040.3
Сертификат  изделия	CE, RCM (E2376)
