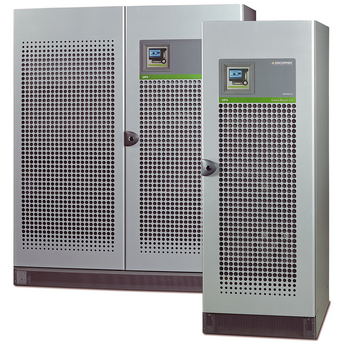

Socomec DELPHYS GP-S 500 кВА — трёхфазный источник бесперебойного питания двойного преобразования линейки Green Power 2.0 в исполнении для площадок с сейсмическими воздействиями. Выпрямитель берёт из сети 760 А номинально и до 850 А максимально, вход байпаса — 722 А; рекомендованный автомат на вводе выпрямителя 1000 А. В номинальных условиях шкаф рассеивает 24300 Вт и прокачивает до 5400 м³/ч воздуха, шум не более 72 дБА. Габариты 1600 × 950 × 1930 мм, масса 1500 кг. Серия испытана по «Единым строительным нормам UBC-1997» на зоны 2А, 3 и 4, класс защиты оболочки IP 20, рабочий диапазон от 0 до +40 °C при пуске не ниже 10 °C, параллельная работа до 4 МВт.
Компания «Юниджет» обладает возможностью подготовки шкафов целого ряда источников бесперебойного питания и иного электрооборудования в соответствии со стандартами сейсмической защиты. Дополнительные подробности вы можете получить у наших специалистов.
Ключевые особенности
Надежное решение для обеспечение энергетической защиты промышленных объектов, центров обработки данных, телекоммуникационных узлов и транспортных инфраструктур, обладающее сейсмической защитой;
ИБП прошел испытания в аккредитованном ENAC органе в соответствии со стандартной методикой испытаний на сейсмическую безопасность шкафов электроуправления согласно требованиям «Единых строительных норм UBC-1997»;
В соответствии с требованиями норм ИБП подвергались испытаниям пять раз при половине от максимального уровня в зоне 2А и при максимальном уровне в зонах 2А, 3 и 4;
Возможность построения параллельной конфигурации до 4 МВт;
Высокий уровень совместимости с различными инфраструктурами за счет широких возможностей применения централизованного и распределенного обходов, а также двухканальная архитектура, располагающая статическими системами распределения нагрузки;
Поддержка встроенного байпаса;
Поддержка защиты от обратных токов;
Система охлаждения с резервированием основных блоков;
Интеллектуальная система управления зарядом аккумуляторных батарей;
Два слота для дополнительных плат расширения и порт USB;
Удобный многоязычный графический интерфейс;
Поддержка удаленного мониторинга
Опции
Трансформатор гальванической развязки;
Аппаратура для изоляции обратных токов;
Совместно используемая АКБ;
Зарядное устройство с дополнительным функционалом;
Внешний байпас;
Разделенные или общие входные цепи;
Система синхронизации ACS;
Дополнительные разъемы для коммуникационных модулей;
Входы выпрямителя и байпаса могут быть общими или раздельными. Калибры ниже производитель даёт для раздельных вводов: при общем вводе берётся больший из двух. Значения клемм — это максимальное сечение, которое клемма принимает, а не рекомендованное сечение кабеля: его выбирают по нагрузке, способу прокладки и длине трассы.
Параметр
Значение
Номинальный и максимальный ток выпрямителя
760 / 850 А
Номинальный ток входа байпаса
722 А
Выходной ток инвертора при 230 В
722 А
Автомат на вводе выпрямителя
1000 А
Предохранитель gG на вводе выпрямителя
1000 А
Автомат общего байпаса
800 А
УЗО на вводе
3 А
Вместимость клемм выпрямителя и выхода
3 × 300 мм² на полюс
Вместимость клемм батареи
3 × 300 мм² на полюс
Ток короткого замыкания инвертора при отсутствующей сети байпаса — 1800 А в интервале от 0 до 100 мс. По нему выбирают избирательность отходящих линий: автомат кривой C — не более 160 А. В параллельной системе калибр можно увеличить во столько раз, сколько ИБП работает вместе.
Тепло, воздух и размещение
В номинальных условиях — номинальный входной ток при напряжении сети 400 В, заряженная батарея, номинальная активная мощность на выходе — ИБП рассеивает 24300 Вт. В наихудших условиях, то есть при низком напряжении сети и одновременном заряде батареи, — 30000 Вт; по этой цифре и считают кондиционирование. Рабочий диапазон — от 0 до +40 °C, но пустить ИБП можно не ниже 10 °C. Воздух входит спереди и выходит сверху, поэтому рядом с ним можно ставить другое оборудование и внешние батарейные шкафы.
Параметр
Значение
Рассеиваемая мощность в номинальных условиях
24300 Вт
Рассеиваемая мощность в наихудших условиях
30000 Вт
Максимальный расход воздуха
5400 м³/ч
Уровень шума
не более 72 дБА
Габариты (Ш × Г × В)
1600 × 950 × 1930 мм
Масса
1500 кг
Рабочий диапазон
от 0 до +40 °C при влажности до 95 % без конденсации
Минимальная температура пуска
10 °C
Условия хранения
от −20 до +70 °C при влажности до 70 % без конденсации
Высота над уровнем моря
1000 м без снижения характеристик
Батарея и перегрузка
Число элементов батареи зависит от коэффициента мощности нагрузки: при 1 это 252–258, при 0,9 — 234–258, при 0,8 — 216–258.
Для батарей производитель рекомендует от 15 до 25 °C — это условие их срока службы, а не рабочий диапазон ИБП. Переменная составляющая тока заряда — менее 3 % от ёмкости C10.
Ток выпрямителя дан номинальный и максимальный, тепловыделение — для номинальных условий, автомат на вводе — для раздельных вводов выпрямителя и байпаса. Все значения относятся к входу и выходу 3-ф 400 В.
Технические характеристики
Sном (кВА)
160
200
500
Pном (кВт)
160
200
500
Вход/выход
3/3
Параллельная конфигурация
до 4 МВт
ВХОД
Номинальное напряжение
400 В 3 фазы
Допуск по напряжению
200 - 480 В
Номинальная частота
50/60 Гц
Допуск по частоте
42–65 Гц
Коэффициент мощности/THDI
> 0,99 / < 2,5%
ВЫХОД
Номинальное напряжение
3 фазы + нейтраль 400 В
Допуск по напряжению при статической нагрузке
±1 %, при динамической нагрузке - в соответствии с VFI-SS-111
Номинальная частота
50/60 Гц
Допуск по частоте
±2% (устанавливается для обеспечения совместимости с генераторной установкой)
