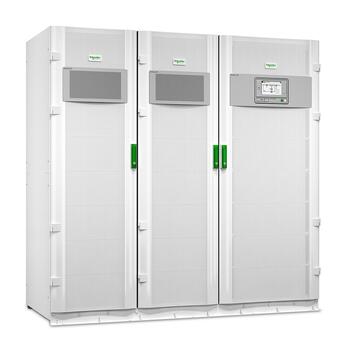

Galaxy VX 625 кВА
Выберите мощность:
- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
Настройка и инструкция
Открыть брошюру Galaxy VX 625 кВАКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП GVX625K625HS, GVX1000K625HS и GVX625K1000HS, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Российские аналоги с малым сроком поставки
Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.
Описание
Galaxy VX — последнее поколение ИБП для ЦОД и высокопроизводительных вычислений, промышленного применения. Мощное масштабируемое решение, спроектированное для удовлетворения запросов самых требовательных приложений. Обладает впечатляющими производительностью и уровнем резервирования, основанном на параллельном подключении нескольких систем. Система способна продолжительное время функционировать на температурах до 40 градусов без потери мощности. Обладает широким набором коммуникационных портов и удобным управлением через сенсорный экран.
Руководство по установке Galaxy VX
Расширенные технические характеристики Galaxy VX
Ключевые особенности
- Galaxy VX – совершенное решение в новейшей линейке высокопроизводительных источников бесперебойного питания производства Schneider-Electric, мощностью 500 кВт, 625 кВт, 750 кВт, 1000 кВт, 1250 кВт и 1500 кВт, с возможностью создания параллельной системы до 4 мВт;
- Модульный дизайн системы, состоящей из полностью функциональных 250 кВт-кабинетов, позволяет со временем нарастить суммарную мощность системы и увеличить уровень резервирования;
- КПД в высокоэффективном режиме (ECOnversion) достигает 98,8%, в режиме двойного преобразования – 96,4%;
- Широкий диапазон входного напряжения и частот;
- Показатель искажения напряжения при нелинейно нагрузке не превышает 3%;
- Разработаны для применения в крупных ЦОД уровней Tier 3 и Tier 4, крупных промышленных производственных и обрабатывающих предприятиях;
- Коэффициент входной мощности равен единице (кВА = кВт) при обычных условиях работы (до 40 °C)
- Коэффициент мощности нагрузки (без снижения мощности) - от 0.7 запаздывающего до 0.5 опережающего;
- Применяется четырехступенчатая технология инвертора, с применением IGBT-технологии (без трансформатора), в целях повышения надежности и отказоустойчивости;
- Перегрузочная способность в режиме байпаса 110% непрерывно;
- Возможность построения параллельной конфигурации – три ИБП для резервирования (N+1), два ИБП для увеличения мощности;
- Возможность внешней синхронизации для поддержки синхронной конфигурации 2N и внутренней синхронизации с альтернативным источником - для одиночных систем;
- Полная совместимость с дизель-генераторными установками (ДГУ);
- Встроенная защита от обратного тока;
- Многоуровневая защита аккумуляторных батарей с 3-уровневой системой мониторинга и контроля, включая от неблагоприятного воздействия окружающей среды (в т.ч. температуры), перезаряда и переразряда;
- Несколько режимов заряда аккумуляторных батарей для продления срока службы и адаптации под сценарии работы предприятия;
- Совместимость с батареями с жидкостным элементом, Li-ion, Ni-Cd, VRLA и Flywheel;
- Возможность монтажа системы вплотную к стене или в углу без ущерба охлаждению и производительности;
- Класс защиты – IP20
- Сертифицирован по стандартам IBC2012 и CBC2013 для защиты от сейсмической угрозы;
- Пылезащитный фильтр в стандартной комплектации;
- Возможность как верхнего, так и нижнего кабельного ввода;
- Продвинутое программное обеспечение для интеграции системы в виртуальную сеть предприятия;
- Крупный 7-дюймовый сенсорный ЖК-дисплей с графическим интерфейсом;
- Поддержка Fast Ethernet, ModBus, аварийного отключения питания (EPO), слотом для плат сетевого управления
Опции
- Дополнительные батарейные шкафы с верхним вводом кабелей для увеличения времени автономной работы;
- Кастомизированные батарейные шкафы с передним расположением клемм;
- Дополнительный 10-дюймовый ЖК-дисплей с поддержкой удаленного управления;
- Карта ModBus (RS-485)
Модификации
| Galaxy VX со шкафом ввода-вывода на 1000 кВт | |
| GVX625K625HS | Galaxy VX 625 кВт 400 В, запуск 5x8 |
| GVX1000K625HS | Galaxy VX 625 кВт с резервированием N+1 ИБП 400 В, запуск 5x8 |
| GVX625K1000HS | Galaxy VX 625 кВт 400 В с возможностью расширения до 1000 кВт, запуск 5x8 |
Видео
Технические характеристики Galaxy VX 625 кВА
| Galaxy VX | |||
| Вход | |||
| Выпрямитель | IGBT | ||
| Входное напряжение | 380 В/400 В/415 В +20% /-15%, 3PH + PE | ||
| Входное соединение | Одинарное или двойное | ||
| Частота | 50 Гц номинал (40 – 70 Гц) | ||
| Коэффициент входной мощности | >0.99 | ||
| THDi | <3% при 100% загрузке | ||
| Точность защиты от короткого замыкания | 100 кА | ||
| Выход | |||
| Инвертор | 4-уровневый IGBT, бестрансформаторный | ||
| Выходное напряжение | 380 В/400 В/415 В 3PH + N + PE | ||
| Коэффициент мощности нагрузки | От 0.7 запаздывающий до 0.5 опережающий без снижения мощности | ||
| Регулировка выходного напряжения | +/-1% | ||
| Регулировка выходной частоты | 50 Гц +/- 0.1% | ||
| Перегрузочная способность при номинальном режиме работы | 150% на 60 сек при 40°C | ||
| Перегрузочная способность в режиме байпаса | 110% непрерывная | ||
| Коэффициент выходной мощности | 1.0 | ||
| Допустимые искажения напряжения (THD) | <2% при 100% линейной нагрузке; <3% при 100% нелинейной нагрузке | ||
| Параметры постоянного тока | |||
| Номинальное напряжение шины постоянного тока | 480 В DC | ||
| Тип энергоносителя | VRLA, литий-ионные АКБ, свинцово-кислотные АКБ, супермаховик | ||
| Эффективность | |||
| Двойное преобразование | До 96.4% | ||
| Режим ECOnversion | До 98.8% | ||
| ЭКО-режим | До 99% | ||
| Коммуникационные возможности | |||
|
Панель управления | Цветной сенсорный LCD-дисплей, Modbus TCP/IP, SNMP, E-mail, Modbus RS-485 (опция) | ||
| Габариты | |||
| 1000 кВт I/O Шкаф, (В x Ш x Г), мм | 1500 кВт I/O Шкаф, (В x Ш x Г), мм | ||
| 500 кВт ИБП | 1970 x 2700 x 900 | 1000 кВт | 1970 x 4400 x 900 |
| 750 кВт ИБП | 1970 x 3300 x 900 | 1250 кВт | 1970 x 5000 x 900 |
| 1000 кВт ИБП | 1970 x 3900 x 900 | 1500 кВт | 1970 x 5600 x 900 |
| Сертификация | |||
| Безопасность | CE, IEC 62040-1 | Сейсмическая устойчивость | IBC2012 |
| EMC/EMI/RFI | IEC 62040-2 | Производительность | IEC 62040-3 VFI-SS-111 |
| Класс защиты | IP20 | ||
| Окружающая среда, опции | |||
| Рабочая температура | От 0 до +40 ºC | Относительная влажность | 0 – 95% без конденсации |
| Высота над уровнем моря без снижения мощности | 1000 м | Опции | Воздушный фильтр, плата интерфейса реле, заводская проверка на уровне системы |
