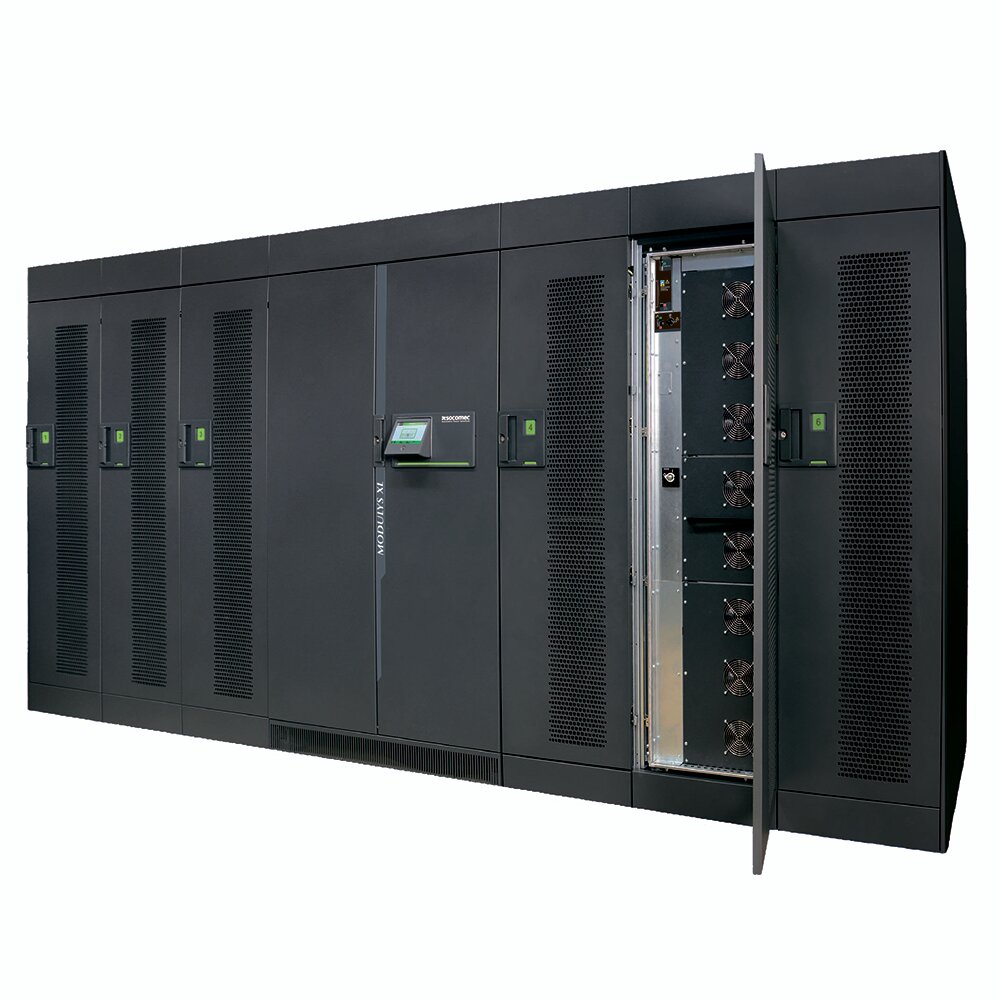

Socomec MODULYS XL 600 кВА

Выберите мощность:
Socomec MODULYS XL 600 кВА
Доступные мощности - от 200 кВА до 4800 кВА
Производитель: Socomec
Сферы применения: Инфраструктуры, Промышленность, Серверы и сфера IT, Телекоммуникации, Транспорт, ЦОД
Тип: On-line
Модульный: Да
Мощность, кВА: 600
Мощность, кВт: 600
Кол-во фаз вход/выход: 3:3
Входной коэффициент мощности при 100% нагрузке: 0,99
Выходной коэффициент мощности: 1
Напряжение: 380, 400, 415
Наличие аккумуляторов: внешние
Подключение в параллель: Да
Трансформатор гальванической изоляции: Нет
Формфактор: Модульный (Modular)
Степень защиты корпуса (IP): 20
Шум, дБ (на расстоянии 1 м): 75
Ширина, мм: 2890
Высота, мм: 2120
Глубина, мм: 975
Вес, кг: 2500
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: spb@uni-jet.com или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Настройка и инструкция

Открыть брошюру (PDF) Socomec MODULYS XL 600 кВА
Мы занимаемся обслуживанием оборудования Socomec по всей России - установкой, наладкой и ремонтом. Подробнее

 Компания «Юниджет»:

Для того, чтобы купить АВР, рубильники и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

Российские аналоги с малым сроком поставки

Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.

Описание

Socomec MODULYS XL — новейшая линейка модульных ИБП, наследник серии Green Power 2.0, позволяющей наращивать мощность простым добавлением блока ИБП. Socomec Modulys XL обеспечивают простоту эксплуатации – замена силовых и батарейных модулей может производиться без отключения питания потребителей и перебоя работы всей системы – в горячем режиме. Резервное соединение через параллельную шину (кольцевая конфигурация) обеспечивает стабильность, а архитектура и конструкция позволяет менять модули низкоквалифицированному в электротехнической области персоналу, прошедшему базовое обучение.


Расширенная брошюра MODULYS XL


Ключевые особенности

  • Модульный ИБП MODULYS XL обладает отказоустойчивой архитектурой без единой точки отказа, обеспечивая надежную защиту для энергетической инфраструктуры дата-центров, серверных помещений, телекоммуникационных узлов, административных и коммерческих учреждений (банков, страховых компаний, торговых центров) — на всех уровнях;
  • Система состоит из силового узла, слотов источника питания и силовых модулей;
  • Система построена на базе силовых модулей по 200 кВт, при этом мощность одиночной системы можно нарастить до 1200 кВт, а в состав параллельной системы можно включить до 4 подобных систем, что в сумме дает мощность в 4800 кВт/кВА;
  • Конфигурация ИБП построена на базе всего трех стандартизованных блоков, что упрощает установку и монтаж;
  • Поддержка «горячего» масштабирования модулей системы с момента первого запуска;
  • Коммутация модулей при подключении не нуждается в кабелях и может быть выполнена за пять минут;
  • Автоматическая конфигурация системы после добавления нового модуля;
  • Система обладает полностью фронтальным доступом для удобства обслуживания;
  • Совместимость с литиевыми аккумуляторными батареями;
  • Верхний или нижний кабельный подвод;
  • Гибридный байпас: полноразмерный (до 1200 кВА) централизованный статический байпас
    вместе с распределенными байпасами модулей;
  • Резервное охлаждение байпаса, датчик температуры АКБ;
  • Возможность испытания системы на нагрев при пуско-наладке без необходимости в дополнительных средствах;
  • Графический 7-дюймовый дисплей с сенсорным экраном на силовом узле;
  • Отдельный дисплей силового модуля для отображения текущего статуса;
  • 2 слота для коммуникационного оборудования, USB-порт, Ethernet.

Опции

  • Входные, выходные выключатели и выключатели байпаса для проведения техобслуживания.
  • Комплект из 3-проводного байпаса и выхода
  • Комплект PEN для система заземления TN-C
  • 4-проводной выпрямитель (комплект соединения нейтрали)
  • Совместно используемые аккумуляторные батареи (1, 2 или 3 на устройство)
  • Усовершенствованное зарядное устройство для аккумуляторных батарей
  • Комплект для отключения аккумуляторных батарей.
  • Комплект параллелизации устройств
  • Подача электропитания с резервированием
  • BCR (возврат емкости аккумуляторной батареи)
  • Система синхронизации ACS
  • Холодный запуск
  • Верхняя крышка
  • Интерфейс сухих контактов (конфигурируемые беспотенциальные контакты)
  • MODBUS RTU RS485 или MODBUS TCP
  • Шлюз PROFIBUS / PROFINET
  • Интерфейс BACnet/IP
  • NET VISION: профессиональный WEB/SNMP, Ethernet-интерфейс для безопасного мониторинга состояния ИБП и удаленного автоматического завершения работы
  • Программное обеспечение REMOTE VIEW PRO для осуществления контроля
  • Шлюз «Интернета вещей» (IoT) для облачных сервисов Socomec и мобильное приложение SOLIVE UPS
  • Панель дистанционного управления с сенсорным экраном.
  • Дополнительное расширение Com-Slot

Видео


Технические характеристики Socomec MODULYS XL 600 кВА

БЛОК ИБП

Номинальная мощность силового модуля

200 кВА/кВт

Номинальная мощность блока

от 200 до 1200 кВА/кВт

Количество силовых модулей

1 - 6

Количество слотов источников питания

1 - 6

Количество блоков в системе

до 4 блоков при параллельном подключении

Конфигурация с резервированием

N+х

ВХОД ВЫПРЯМИТЕЛЯ

Напряжение

400 В, 3 фазы (200 - 480 В(1))

Частота

50/60 Гц ± 5 Гц

Коэффициент мощности/искажения входного тока (THDI)

>0,99 / < 2,5% (При полном номинальном напряжении; с общим гармоническим искажением напряжения на входе (THDV) < 1%)

ВЫХОД

Коэффициент мощности

1 (согласно IEC/EN 62040-3)

Напряжение

400 В, 3 фазы + нейтраль (380/415 В, настраивается)

Частота

50/60 Гц (настраивается) ± 0,01 Гц - автономный

Искажение напряжения (фаза/фаза)

 (ThdU) ≤ 1,5%

(линейная нагрузка)

БАЙПАС

Напряжение

Номинальное выходное напряжение ± 15% (настраивается)

Частота

номинальная выходная частота ± 5 Гц (настраивается для совместимости с

генераторной установкой)

СИЛОВОЙ УЗЕЛ

Габариты (Ш x Г x В)

1200 x 975 x 2120 мм

Вес

750 кг

СЛОТ ИСТОЧНИКА ПИТАНИЯ

Габариты (Ш x Г x В)

550 x 975 x 2120 мм

Вес

130 кг

СИЛОВОЙ МОДУЛЬ

Габариты (Ш x Г x В)

500 x 950 x 1940 мм

Вес

450 кг

Тип

Съемный с "горячей" заменой / заменяемый в оперативном режиме

Средний промежуток времени безотказной работы (MTBF)

1 000 000 часов

КПД в реальном времени (режим двойного преобразования)

до 97%

СРЕДА

Рабочая температура окружающей среды

от 0 °C до +40 °C

Относительная влажность

0-95 % без конденсации

Высота над уровнем моря

1000 м без снижения активной мощности

Акустический уровень на расстоянии 1 м

<75 дБA

Стойкость к току короткого замыкания (Icw)

100 кА — симметрично

СТАНДАРТЫ

Безопасность

IEC/EN 62040-1

ЭМС

IEC/EN 62040-2

Технические характеристики

IEC/EN 62040-3

Требования к условиям окружающей среды

IEC/EN 62040-4

Товарная декларация

CE, EAC
