Schneider Electric Easy UPS 3S
Выберите мощность:
Настройка и инструкция
Открыть брошюру Schneider Electric Easy UPS 3S- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
| Артикул | Наименование | Цена |
|---|---|---|
| E3SUPS40KHB2 | APC Easy UPS 3S E3SUPS40KHB2, UPS, AC 380/400/415 V, 40 kW, 40kVA, 3-phase, white | 5 963 086 руб. |
| E3SUPS30K3IB2 | Schneider Electric Easy UPS 3S E3SUPS30K3IB2, UPS, AC 400 V, 30 kW, 30kVA, 3-phase, white | 5 590 481 руб. |
| E3SUPS30K3IB1 | Schneider Electric Easy UPS 3S E3SUPS30K3IB1, UPS, AC 380/400/415 V, 30 kW, 30kVA, 3-phase, white | 4 607 606 руб. |
| E3SUPS20K3IB2 | Schneider Electric Easy UPS 3S E3SUPS20K3IB2, UPS, AC 400 V, 20 kW, 20kVA, 3-phase, white | 4 567 917 руб. |
| E3SUPS20KHB1 | Schneider Electric Easy UPS 3S E3SUPS20KHB1, UPS, AC 400 V, 20 kW, 20kVA, 3-phase, white | 3 958 115 руб. |
| E3SUPS15K3IB2 | Schneider Electric Easy UPS 3S E3SUPS15K3IB2, UPS, AC 380/400/415 V, 15 kW, 15kVA, 3-phase, white | 3 810 100 руб. |
| E3SUPS40KH | Schneider Electric Easy UPS 3S E3SUPS40KH, UPS, AC 400 V, 40 kW, 40kVA, 3-phase, white | 3 757 804 руб. |
| E3SUPS15KHB2 | Schneider Electric Easy UPS 3S E3SUPS15KHB2, UPS, AC 400 V, 15 kW, 15kVA, 3-phase, white | 3 702 240 руб. |
| E3SUPS10K3IB2 | Schneider Electric Easy UPS 3S E3SUPS10K3IB2, UPS, AC 380/400/415 V, 10 kW, 10kVA, 3-phase, white | 3 562 163 руб. |
| E3SUPS30KHB | APC Easy UPS 3S E3SUPS30KHB, UPS, AC 380/400/415 V, 30 kW, 30kVA, 3-phase, white | 3 489 790 руб. |
| E3SUPS10KHB2 | Schneider Electric Easy UPS 3S E3SUPS10KHB2, UPS, AC 400 V, 10 kW, 10kVA, 3-phase, white | 3 443 565 руб. |
| E3SUPS20KH | Schneider Electric Easy UPS 3S 20kVA 400V 3:3, UPS, AC 400 V, 20 kW, 20kVA, 3-phase, no battery, RS-232, RS-485, USB, white, with Start-Up Service | 2 796 875 руб. |
| E3SUPS15KH | Schneider Electric Easy UPS 3S E3SUPS15KH, UPS, AC 400 V, 15 kW, 15kVA, 3-phase, white | 2 553 607 руб. |
| E3SUPS10KHB | APC Easy UPS 3S E3SUPS10KHB, UPS, AC 380/400/415 V, 10 kW, 10kVA, 3-phase, white | 2 463 958 руб. |
| E3SUPS10K3I | Schneider Electric Easy UPS 3S E3SUPS10K3I, UPS, AC 380/400/415 V, 10 kW, 10kVA, 3-phase, no battery, white | 2 405 592 руб. |
Стоимость может быть изменена без предварительного уведомления. Информация об оферте.
Компания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП или иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Описание

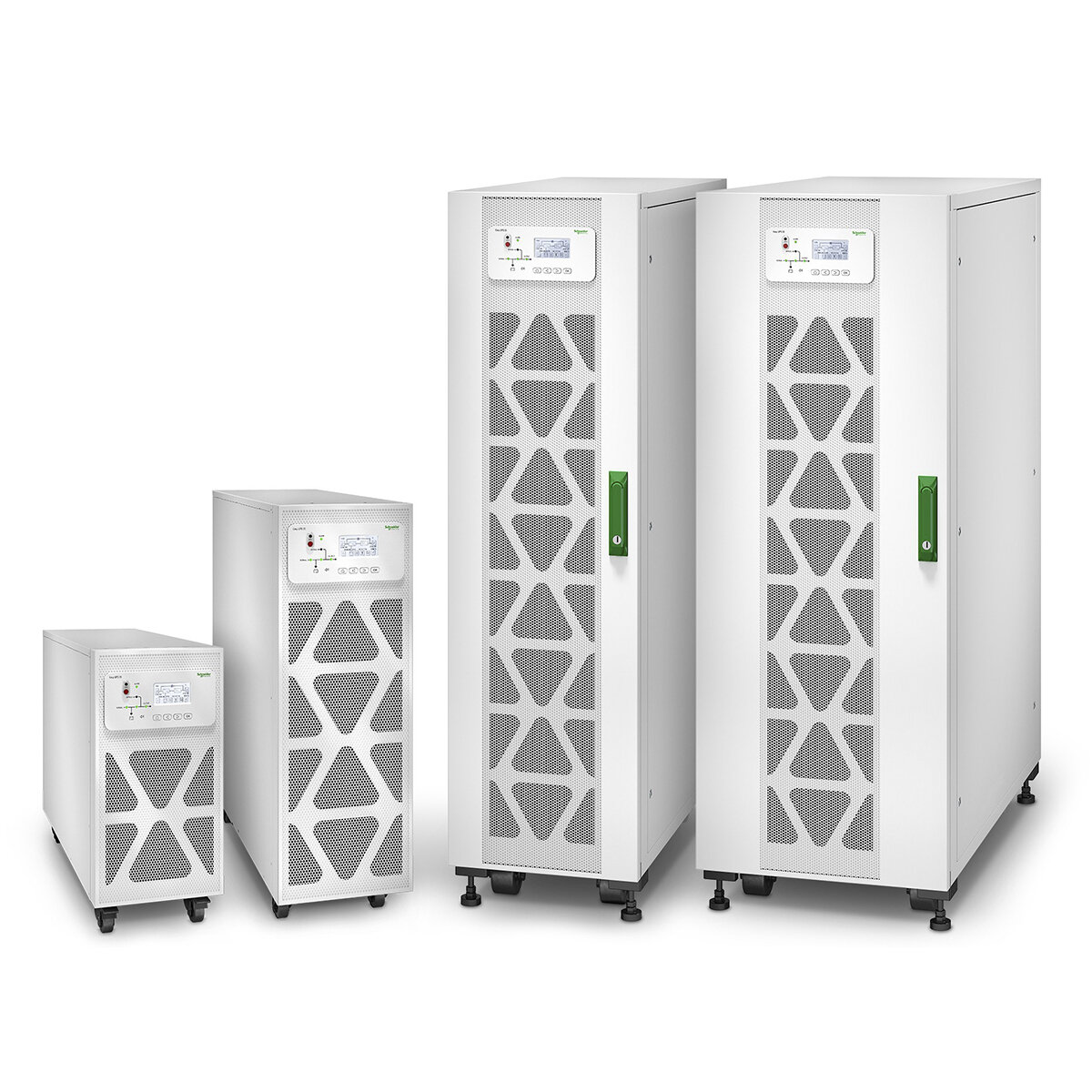

Schneider Electric Easy UPS 3S — это современная линейка трехфазных ИБП двойного преобразования мощностью от 10 до 40 кВА, ориентированная на малый и средний бизнес. Отличается простотой монтажа, эксплуатации и обслуживания. Благодаря компактным размерам, ИБП серии могут быть установлены в ограниченном пространстве промышленных и электрощитовых помещений. ИБП серии поставляются как с внешними, так и с внутренними аккумуляторными батареями, что еще сильнее сокращает требования к площади для размещения оборудования. В стандартной поставке имеются встроенные входные, выходные и байпасный автоматы, EPO (аварийное отключение). Перечисленные особенности делают ИБП серии Easy UPS 3S удобными для эксплуатации на коммерческих и административных объектах, в среде телекоммуникаций и серверных помещениях.
Технические спецификации ИБП Easy UPS 3S
Руководство по эксплуатации ИБП Easy UPS 3S
Руководство по установке ИБП Easy UPS 3S 10 – 40 кВА 3:3
Руководство по установке ИБП Easy UPS 3S с внешними батареями 10 – 40 кВА 3:3
Руководство по установке Easy UPS 3S с внутренними батареями 10 – 30 кВА 3:1
Руководство по установке Easy UPS 3S с внешними батареями 10 – 30 кВА 3:1
Ключевые особенности
- Доступные мощности Schneider Electric Easy UPS 3S — 10 кВА, 15 кВА, 20 кВА, 30 кВА и 40 кВА;
- Топология двойного преобразования, модели с трехфазным входом и выходом, модели с трехфазным входом и однофазным выходом;
- Полностью цифровое микропроцессорное управление для наивысшей стабильности и эффективности работы;
- КПД системы — до 96% в онлайн-режиме, до 99% в ЭКО-режиме;
- Коэффициент мощности на выходе равен единице;
- Поддержка широкого диапазона входных напряжений;
- Поддержка параллельного подключения до 4 ИБП;
- Модели с внутренними аккумуляторными батареями с различным временем автономности;
- Поддержка внешних систем аккумуляторных батарей от разных производителей (уточняйте совместимость);
ИБП с резервированием могут делить общий батарейный массив, снижая стоимость решения; - Поддержка нагрузочного тестирования ИБП без подключения реальной нагрузки;
- Эксплуатационная температура — до 40 градусов Цельсия без снижения мощности;
- Поддержка платы SNMP для удаленного мониторинга и управления;
- Фронтальный доступ для обслуживания системы;
- Наличие удобно расположенного пылевого фильтра для удобной замены;
Модификации и опции
| Опции | |
| E3SOPT001 | Сетевая карта для Easy UPS серии 3 |
| E3SXR6 | Пустой модульный шкаф для батарей, модель для Easy UPS 3S |
| - | Датчик температуры |
| - | Воздушный пылевой фильтр |
| - | Комплект параллельной работы |
| - | Панель внешнего механического байпаса для параллельной работы |
| - | Модульные батареи |
| - | Батарейный шкаф |
| - | Дополнительные батарейные кабели |
| ИБП | |
| E3SUPS10K3I | Easy UPS 3S 10 кВА, 400 В, 3:1 ИБП для внешних батарей |
| E3SUPS10K3IB | Easy UPS 3S 10 КВА, 400 В, 3:1 ИБП для внутренних батарей |
| E3SUPS10K3IB1 | Easy UPS 3S 10 кВА, 400 В, 3:1 ИБП с внутренними батареями – 15 минут работы |
| E3SUPS10K3IB2 | Easy UPS 3S 10 кВА, 400 В, 3:1 ИБП с внутренними батареями – 40 минут работы |
| E3SUPS10KH | Easy UPS 3S 10 кВА, 400 В, 3:3 ИБП для внешних батарей |
| E3SUPS10KHB | Easy UPS 3S 10 КВА, 400 В, 3:3 ИБП для внутренних батарей |
| E3SUPS10KHB1 | Easy UPS 3S 10 кВА, 400 В, 3:3 ИБП с внутренними батареями – 15 минут работы |
| E3SUPS10KHB2 | Easy UPS 3S 10 кВА, 400 В, 3:3 ИБП с внутренними батареями – 40 минут работы |
| E3SUPS15K3I | Easy UPS 3S 15 кВА, 400 В, 3:1 ИБП для внешних батарей |
| E3SUPS15K3IB | Easy UPS 3S 15 кВА, 400 В, 3:1 ИБП для внутренних батарей |
| E3SUPS15K3IB1 | Easy UPS 3S 15 кВА, 400 В, 3:1 ИБП с внутренними батареями – 9 минут работы |
| E3SUPS15K3IB2 | Easy UPS 3S 15 кВА, 400 В, 3:1 ИБП с внутренними батареями – 25 минут работы |
| E3SUPS15KH | Easy UPS 3S 15 кВА, 400 В, 3:3 ИБП для внешних батарей |
| E3SUPS15KHB | Easy UPS 3S 15 КВА, 400 В, 3:3 ИБП для внутренних батарей |
| E3SUPS15KHB1 | Easy UPS 3S 15 кВА, 400 В, 3:3 ИБП с внутренними батареями – 9 минут работы |
| E3SUPS15KHB2 | Easy UPS 3S 15 кВА, 400 В, 3:3 ИБП с внутренними батареями – 25 минут работы |
| E3SUPS20K3I | Easy UPS 3S 20 кВА, 400 В, 3:1 ИБП для внешних батарей |
| E3SUPS20K3IB | Easy UPS 3S 20 КВА, 400 В, 3:1 ИБП для внутренних батарей |
| E3SUPS20K3IB1 | Easy UPS 3S 20 кВА, 400 В, 3:1 ИБП с внутренними батареями – 15 минут работы |
| E3SUPS20K3IB2 | Easy UPS 3S 20 кВА, 400 В, 3:1 ИБП с внутренними батареями – 30 минут работы |
| E3SUPS20KH | Easy UPS 3S 20 кВА, 400 В, 3:3 ИБП для внешних батарей |
| E3SUPS20KHB | Easy UPS 3S 20 КВА, 400 В, 3:3 ИБП для внутренних батарей |
| E3SUPS20KHB1 | Easy UPS 3S 20 кВА, 400 В, 3:3 ИБП с внутренними батареями – 15 минут работы |
| E3SUPS20KHB2 | Easy UPS 3S 20 кВА, 400 В, 3:3 ИБП с внутренними батареями – 30 минут работы |
| E3SUPS30K3I | Easy UPS 3S 30 кВА, 400 В, 3:1 ИБП для внешних батарей |
| E3SUPS30K3IB | Easy UPS 3S 30 КВА, 400 В, 3:1 ИБП для внутренних батарей |
| E3SUPS30K3IB1 | Easy UPS 3S 30 кВА, 400 В, 3:1 ИБП с внутренними батареями – 9 минут работы |
| E3SUPS30K3IB2 | Easy UPS 3S 30 кВА, 400 В, 3:1 ИБП с внутренними батареями – 25 минут работы |
| E3SUPS30KH | Easy UPS 3S 30 кВА, 400 В, 3:3 ИБП для внешних батарей |
| E3SUPS30KHB | Easy UPS 3S 30 КВА, 400 В, 3:3 ИБП для внутренних батарей |
| E3SUPS30KHB1 | Easy UPS 3S 30 кВА, 400 В, 3:3 ИБП с внутренними батареями – 9 минут работы |
| E3SUPS30KHB2 | Easy UPS 3S 30 кВА, 400 В, 3:3 ИБП с внутренними батареями – 25 минут работы |
| E3SUPS40KH | Easy UPS 3S 40 кВА, 400 В, 3:3 ИБП для внешних батарей |
| E3SUPS40KHB | Easy UPS 3S 40 КВА, 400 В, 3:3 ИБП для внутренних батарей |
| E3SUPS40KHB1 | Easy UPS 3S 40 кВА, 400 В, 3:3 ИБП с внутренними батареями – 10 минут работы |
| E3SUPS40KHB2 | Easy UPS 3S 40 кВА, 400 В, 3:3 ИБП с внутренними батареями – 15 минут работы |
Видео
Технические характеристики
| Номинальная мощность (кВА/кВт) | 10 / 10 | 15 / 15 | 20 / 20 | 30 / 30 | 40 / 40 |
| Вход | |||||
| Входное напряжение (В) | 380/400/415 В (три фазы + нейтраль) | ||||
| Частота (Гц) | 45–65 Гц | ||||
| Коэффициент мощности по входу | >0.99 | ||||
| Искажения входного тока (THDI) | <3% для 10 кВА ИБП, <4% для 15-40 кВА ИБП | ||||
| Диапазон входного напряжения | от 304 до 477В при полной нагрузке | ||||
| Двойной ввод электропитания | Да (по умолчанию: один основной вход) | ||||
| Выход | |||||
| Номинальное выходное напряжение (В) | 3:1 – 220/230/240 В | ||||
| 3:3 – 380/400/415 В | |||||
| Эффективность: Двойное преобразование. | До 96% | ||||
| Эффективность: ECO режим | До 99% | ||||
| Перегрузочная способность | 130% 10 минут и 130-150% 1 минута | ||||
| Управление и обмен данными | |||||
| Интерфейсы удаленного управления | RS232, RS485, USB, сухие контакты, Modbus TCP/IP, дополнительная сетевая карта | ||||
| Локальное управление | Многофункциональный ЖК-дисплей, отдельная мнемосхема | ||||
| Вес и размеры | |||||
| Низкий шкаф, размер без упаковки/в упаковке (В × Ш × Г, мм) | 530 × 250 × 700 мм/ 772 × 400 × 857 мм | 530 × 250 × 700 мм/ 772 × 400 × 857 мм | 770 × 250 × 800 мм/ 1015 × 400 × 982 мм | 770 × 250 × 800 мм/ 1015 × 400 × 982 мм | 770 × 250 × 900 мм/ 1015 × 400 × 1050 мм |
| Высокий шкаф, размеры без упаковки/в упаковке (В × Ш × Г, мм) | 1400 × 380 × 928 мм/ 1640 × 563 × 1014 мм | 1400 × 380 × 928 мм/ 1640 × 563 × 1014 мм | 1400 × 380 × 928 мм/ 1640 × 563 × 1014 мм | 1400 × 500 × 969 мм/ 1640 × 683 × 1114 мм | 1400 × 500 × 969 мм/ 1640 × 683 × 1114 мм |
| Низкий шкаф, вес нетто/брутто (кг) | 36/50 | 36/50 | 58/75 | 60/77 | 70/86 |
| Высокий шкаф (под модульные батареи), вес нетто/брутто (кг) | 112/145 | 112/145 | 122/158 | 152/190 | 158/195 |
| Картридж батареи (скоро) (1 линейка/ 4 модуля), вес нетто/брутто | 27 кг на модуль/28 кг на модуль | ||||
| Нормативы | |||||
| Безопасность | IEC/EN62040-1-1 | Эффективность | IEC 62040-3 | ||
| EMC/EMI/RFI | IEC 62040-2 | Окруж. среда | IEC 62040-4 | ||
| Маркировка | CE.RCM, EAC, WEEE | ||||
| Батареи | |||||
| Тип батарей | VRLA | ||||
| Напряжение на шине постоянного тока | +-192 to +-240 | ||||
| Мощность зарядного устройства относительно номинала ИБП (настр.) | 1-20% | ||||
| Условия окружающей среды | |||||
| Рабочая температура | 0°C до 40°C | ||||
| Относительная влажность | От 0 до 95% без конденсата | ||||
| Высота установки над уровнем моря | От 0 до 1,000 м при 100% нагрузке | ||||
| Шум на расстоянии 1м от устройства | 10-20 кВА: 60 дБ при 100% нагрузке; 30-40 кВА: 63 дБ при 100% нагрузке | ||||
| Класс защиты | IP20 | ||||
| Гарантия | 1 год с осуществлением пусконаладочных работ (продаются отдельно) осуществляемых Schneider Electric или сертифицированным сервисным партнером | ||||
