Доступные мощности: от 60 кВА до 160 кВА
Производитель: Jovyatlas
Сферы применения: Автоматизация, Инфраструктуры, Промышленность, Сфера обслуживания, Телекоммуникации, Транспорт
Тип: On-line
Мощность, кВА: 80
Мощность, кВт: 72
Кол-во фаз вход/выход: 3:3
Входной коэффициент мощности при 100% нагрузке: 0,99
Выходной коэффициент мощности: 0,9
Напряжение: 220, 230, 240, 380, 400, 415
Наличие аккумуляторов: внешние
Подключение в параллель: До 6 ИБП
Трансформатор гальванической изоляции: Нет
Формфактор: Вертикальный корпус (Tower)
Степень защиты корпуса (IP): 20
Шум, дБ (на расстоянии 1 м): 60
Ширина, мм: 815
Высота, мм: 1705
Глубина, мм: 865
Вес, кг: 600

Настройка и инструкция

Открыть брошюру (PDF) Jovystar Pro 80 кВА
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: spbinfo@jetushkauni-jet.ru или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Компания «Юниджет»:

Для того, чтобы купить ИБП Jovystar Pro, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

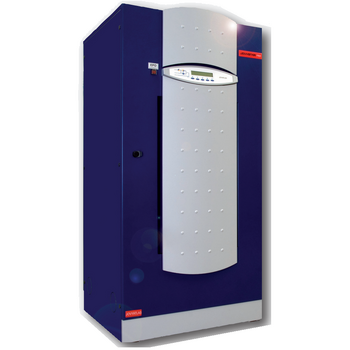

JOVYSTAR PRO - модель трехфазного ИБП (UPS) двойного преобразования финского бренда Wärtsilä. Ориентирована на интенсивную эксплуатацию в вычислительных центрах и системах хранения данных, системах связи, транспортных системах, при использовании мощного производственного оборудования вкупе с генераторами. Для управления и регулирования ИБП в модели JOVYSTAR PRO реализована цифровая система, построенная на двух независимых процессорах. Увеличение автономности JOVYSTAR PRO реализуется путем установки дополнительных аккумуляторных батарей во внешние боксы.  При работе в режиме с резервированием или в целях увеличения мощности существует возможность параллельного включения дополнительных разных по мощности источников бесперебойного питания.


Руководство Jovyatlas Jovystar Pro


Ключевые особенности

  • Высокопроизводительный ИБП, мощностью 80 кВА, для промышленного применения, а также для обеспечения бесперебойного электроснабжения диспетчерских пунктов, информационных центрах, выставочных комплексах и для процессов автоматизации;
  • Полностью цифровое микропроцессорное управление на основе двух DSP-процессоров обеспечивает высокую надежность и эффективность при разных сценариях работы;
  • Коэффициент мощности на выходе равен 0,9;
  • КПД при полной нагрузке превышает 94%, в режиме ECO > 98%;
  • Коэффициент искажений менее 1% при линейной нагрузке, менее 5% — при нелинейной;
  • Выпрямитель на базе IGBT позволяет защитить потребителей от всех помех электрической сети;
  • Коммуникационные возможности представлены интерфейсами RS-232 и USB, опционально: адаптером SNMP и адаптером ModBus (RS-485) — для удаленного контроля, параллельное гнездо для систем с параллельным резервированием, релейная плата для дистанционного контроля через беспотенциальные контакты;
  • Возможность параллельной работы до 6 ИБП, N+1;
  • Интеллектуальная система зарядки обеспечивает совместимость с разными типами аккумуляторных батарей и оптимизирует процесс зарядки для сокращения времени зарядки АКБ и увеличения срока их службы

Запчасти и опции

Перечень запасных частей Wärtsilä JOVYSTAR PRO 60-160 кВА

JST PRO 60-160

Код

Наименование

Кол-во (смонтировано)

Тип / значение

60

80

100

125

160

УРОВЕНЬ 1

FN004_GGX38

Предохранители вентиляторов

3

10,3x38 4A gG

X

X

X

X

X

FN032_GGX38

Входные емкостные предохранители

3

10,3x38 32A gG

X

X

X

X

X

FS315URB

Силовые предохранители выпрямителя

3

315A URB

X

X

X

X



FS400URD

Силовые предохранители выпрямителя

3

400A URD









X

FS150URC

Предохранители батареи

1

150A URC

X









FS200URD

Предохранители батареи

1

200A URD



X







FS250URD

Предохранители батареи

1

250A URD





X





FS315URB

Предохранители батареи

1

315A URB







X



FS400URD

Предохранители батареи

1

400A URD









X

FN200URD

Статический переключатель, предохранители байпаса

3

200A URD

X

X







FN315URB

Статический переключатель, предохранители байпаса

3

315A URB





X

X



FN400URD

Статический переключатель, предохранители байпаса

3

400A URD









X

FS200URD

Предохранители мостовой схемы инвертора

1

200A URD

X

X







FS315URB

Предохранители мостовой схемы инвертора

1

315A URB





X





FS315URB

Предохранители мостовой схемы инвертора

2

315A URB







X

X

УРОВЕНЬ 2

PB349

Логическая схема системы управления

1

D-DSP

X

X

X

X

X

PB004

Инвертор текущего значения 3/F

1

INV-AV 3F

X

X

X

X

X

PB300

Эталонное напряжение 3/F

1

VOLT-REF-DT

X

X

X

X

X

PB246

Драйвер IGBT выпрямителя

3

ID-HY

X

X

X

X

X

PB016

Драйвер тиристорного зажигания

6

2SCR-FIR

X

X

X

X

X

PB023

Конечная ступень тиристорного зажигания

1

RTF

X

X

X

X

X

PB342

Разъем беспотенциальных контактов

1

FCI2

X

X

X

X

X

PB299

Блок электропитания

1

PS-600

X

X

X

X

X

PB246

Драйвер IGBT инвертора

3

ID1-ID2-ID3

X

X

X





PB352

Драйвер IGBT инвертора

3

ID1-ID2-ID3







X

X

PB295

Тиристорная плата предварительной зарядки

1

BRIDGE-WRC

X

X

X

X

X

PB260-261

Панель управления системы

1

SCP_2X20

X

X

X

X

X

PB399

Интерфейсная плата ИБП

1

INT-UPS-EVO

X

X

X

X

X

PB314

Фильтр NPE

1

NPE-FIL

X

X

X

X

X

УРОВЕНЬ 3

SCRD323A12V

Силовые модули выпрямителя

3

323A 1200В

X

X

X

X

X

SCRD132A12V

Статический переключатель тиристоров инвертора

3

132A 1200В

X

X







SCRD132A12V

Статический переключатель тиристоров байпаса

3

132A 1200В

X

X







SCRD323A12V

Статический переключатель тиристоров инвертора

3

323A 1200В





X

X

X

SCRD323A12V

Статический переключатель тиристоров байпаса

3

323A 1200В





X

X

X

IGD200A12V03

Выпрямитель IGBT

6

200A 1200В

X

X

X





IGD300A12V03

Выпрямитель IGBT

6

300A 1200В







X



IGD400A12V03

Выпрямитель IGBT

6

400A 1200В









X

IGD200A12V03

Мостовая схема инвертора IGBT

3

200A 1200В

X









IGD300A12V03

Мостовая схема инвертора IGBT

3

300A 1200В



X







IGD400A12V03

Мостовая схема инвертора IGBT

3

400A 1200В





X





IGD300A12V03

Мостовая схема инвертора IGBT

6

300A 1200В







X



IGD400A12V03

Мостовая схема инвертора IGBT

6

400A 1200В









X

VC133D230V

Вентилятор

2

230 В

перем.тока

X

X

X

X

X

VC133D230V00 1

Вентилятор

1

230 В

перем.тока

X

X

X

X

X

CC3900U500V

Конденсаторы постоянного тока 3900 мкФ 500 В

4

3900 мкФ 500 В

пост.тока

X

X







CC3900U500V

Конденсаторы постоянного тока 3900 мкФ 500 В

6

3900 мкФ 500 В

пост.тока





X





CC3900U500V

Конденсаторы постоянного тока 3900 мкФ 500 В

8

3900 мкФ 500 В

пост.тока







X



CC3900U500V

Конденсаторы постоянного тока 3900 мкФ 500 В

12

3900 мкФ 500 В

пост.тока









X

CA200U250V

Конденсаторы фильтров перем.тока 200 мкФ - 250 В

3

200 мкФ 400 А

перем. тока



X

X






Габариты



Габариты Ш x В x Г [мм]

Вес [кг] без батареи

Автономия [мин.]



JOVYSTAR PRO  60-0

815 x 1705 x 865

570

0 - 8 - 15 - 30 - 40 - 60

Другая комплектация возможна

JOVYSTAR PRO  80-0

815 x 1705 x 865

600

0 - 7 - 10 - 20 - 35 - 45 - 65

JOVYSTAR PRO 100-0

815 x 1705 x 865

630

0 - 8 - 15 - 20 - 30 - 45 - 65

JOVYSTAR PRO 125-0

815 x 1705 x 865

662

0 - 8 - 15 - 35 - 65

JOVYSTAR PRO 160-0

815 x 1705 x 865

720

0 - 6 - 10 - 20 - 35


Технические характеристики Jovyatlas Jovystar Pro 80-0 - 80 кВА

Мощность

АБП для работы в оперативном режиме

80 кВА

Выходные параметры

Полная выходная мощность (cos φ = 0,9)

80 кВА

Активная выходная мощность (cos φ = 1)

72 кВт

Номинальное выходное напряжение

3 x 380/220 В / 3 x 400/230 В / 3 x 415/240 В

Допуск при статической симметричной нагрузке

±1 %

Допуск при статической несимметричной нагрузке

±2 %

Допуск при динамической нагрузке (20 % → 100 % → 20 %)

±5 %

Время регулирования после скачка нагрузки

< 20 мс

Номинальная выходная частота

50/60 Гц

Допуск в режиме холостого хода (кварцевый генератор)

±0,001 Hz

Допуск при инверторной синхронизации через сеть

±2 Hz

Номинальный выходной ток (cos φ = 0,9)

116 A

Номинальный выходной ток (cos φ = 1,0)

104 A

THDU (соответствует IEC EN 62040-3)

  • Линейная нагрузка
  • Нелинейная нагрузка



< 1 %

< 5 %

Вход выпрямитель

Входное напряжение

3 x 400/230 В +15 % -20 %

Входная частота

50/60 Гц ± 5 %

Входной ток (при 100%-ной нагрузке без зарядки батареи)

111 A

Входной ток (при 100%-ной нагрузке, макс. зарядный ток)

127 A

Коэффициент входной мощности (при 100%-ной нагрузке)

> 0,99

Суммарный коэффициент гармоник входного тока (при 100%-ной нагрузке)

< 3 %

Вход байпас

Входное напряжение

3 x 380/220 В / 3 x 400/230 В / 3 x 415/240 В ± 10 %

Входная частота

50/60 Гц ± 5 %

Батарея

Количество элементов батареи

300

Зарядное напряжение батареи (постоянная подзарядка)

680 В (2,27 В/эл.)

Конечное напряжение разряда

496 В (1,65 В/эл.)

Макс. зарядный ток батареи (при 100%-ной нагрузке)

15 A

Макс. зарядный ток батареи при динамической зарядке (DCM) (Dynamic Charging Mode, только при частичной нагрузке)

50 A

Зарядная характеристика батареи

IU (DIN 41773)

Допустимая перегрузка/реакция на короткое замыкание на выходе



Перегрузочная способность инвертора

> 100 % до 125 % на 10 мин

> 125 % до 150 % на 1 мин

> 150 % до 199 % на 10 с

Перегрузочная способность статического байпаса

150 % постоянно

1000% на 1 период

Реакция на короткое замыкание (байпас имеется)

Немедленное переключение на байпас

Реакция на короткое замыкание (байпас отсутствует)

  1. Ограничение тока до 150 мс
  2. Ограничение тока от 150 мс до 5 с



186 A

174 A

Конструкция

Размеры (Ш х В х Г)

815 x 1705 x 865 мм

Масса (без встроенной батареи)

600 кг

Лаковое покрытие

RAL 5026 / RAL 9006

Уровень шума

< 60 дБ

Степень защиты

IP 20

соответствие нормам согласно IEC EN 62040

Класс ЭМС

C3

ИБП классификация

VFI SS 111

Прочие параметры

КПД в нормальном режиме (при 100%-ной нагрузке)

> 94,5 %

КПД при работе от батареи (при 100%-ной нагрузке)

> 96 %

КПД в экономном (автономном) режиме

> 98 %

Макс. коэффициент амплитуды без снижения мощности

3 : 1

Мощность потерь

(при 100%-ной нагрузке и номинальном входном напряжении)

5,3 кВт

Требования к месту монтажа

Макс. высота монтажа над уровнем моря

< 1000 м

Снижение мощности при высоте монтажа над уровнем моря согласно IEC EN 62040-3

1 % на каждые 100 м выше 1000 м до макс. 2000 м

Требуемый расход охлаждающего воздуха

1800 м³/ч

Окружающая температура при работе АБП

от 0 до +40 °C

Температура хранения АБП

от -10 до +70 °C

Окружающая темп. батареи / Хранение (рекомендуемая окружающая температура для

батареи, см. также инструкцию по эксплуатации батареи)

от 0 до +25 °C

+20 °C

Относительная влажность воздуха (без конденсации)

< 95 %
