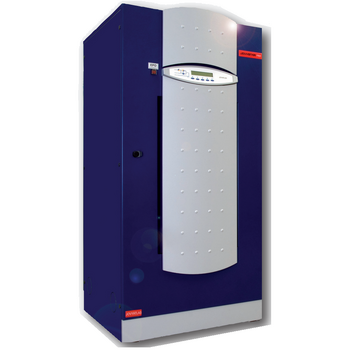

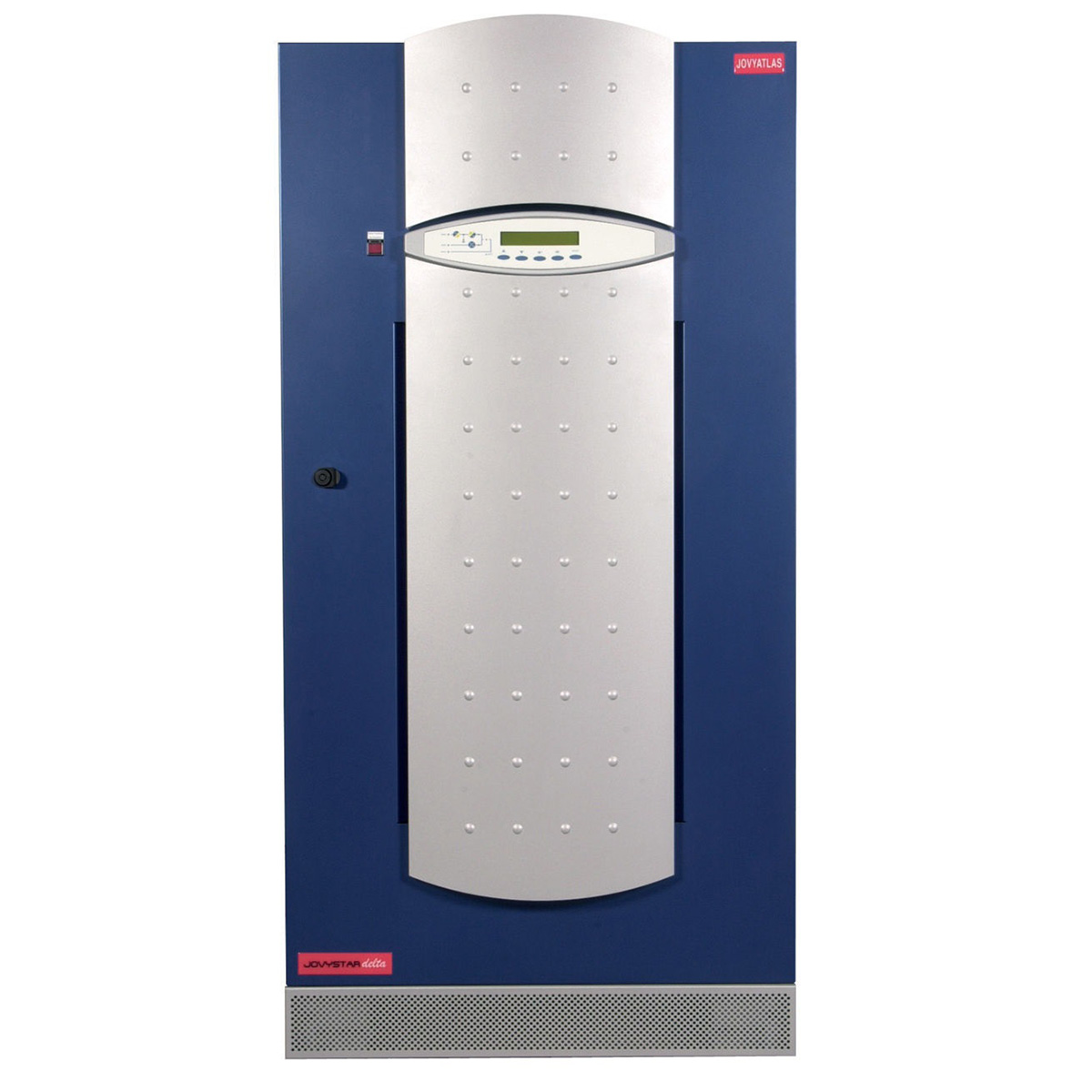

Jovystar Pro 100 кВА

Выберите мощность:
Jovystar Pro 100 кВА
Показать все фотографии
Доступные мощности: от 60 кВА до 160 кВА
Производитель: Jovyatlas
Применение: Автоматизация, Инфраструктуры, Промышленность, Сфера обслуживания, Телекоммуникации, Транспорт
Тип: On-line
Мощность, кВА: 100
Мощность, кВт: 90
Кол-во фаз вход/выход: 3:3
Входной коэффициент мощности при 100% нагрузке: 0,99
Выходной коэффициент мощности: 0,9
Напряжение, В: 220, 230, 240, 380, 400, 415
Поддерживаемые типы аккумуляторов: внешние
Подключение в параллель: До 6 ИБП
Трансформатор гальванической изоляции: Нет
Формфактор: Вертикальный корпус (Tower)
Степень защиты корпуса (IP): IP 20
Шум, дБ (на расстоянии 1 м): 60
Ширина, мм: 815
Высота, мм: 1705
Глубина, мм: 865
Вес, кг: 625
Запрос коммерческого предложения
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: order@uni-jet.com или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее
Подбор ИБП по мощности


Настройка и инструкция

Открыть брошюру Jovystar Pro 100 кВА

Компания «Юниджет»:

Для того, чтобы купить ИБП Jovystar Pro, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

Российские аналоги с малым сроком поставки

Все российские ИБП

Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.

  • Высочайшее качество

    ENTEL HPX

    Мощность от 100 до 800 кВА
    Фазы вх/вых 3:3, 3:1
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 200–2400 кг
    IP 20–51
    Шум 58–47 дБ
    Габариты(Ш×В×Г) 600–2500 мм 800–2000 мм 200–1200 мм
    Подробнее
  • Лучшее решение

    ENTEL MPX

    Мощность от 10 до 300 кВА
    Фазы вх/вых 3:1, 1:1, 3:3
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 80–1100 (без бат.) кг
    IP 20–51
    Шум 48–70 дБ
    Габариты(Ш×В×Г) 280–1400 мм 700–1905 мм 780–850 мм
    Подробнее

  • ВИМП АСБП

    Мощность от 10 до 500 кВА
    Фазы вх/вых 3:1, 3:3
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 120–900 кг
    IP 20
    Шум 55–65 дБ
    Габариты(Ш×В×Г) 250–1300 мм 650–2000 мм 562–1100 мм
    Подробнее

  • ВИМП МСБП

    Мощность от 60 до 600 кВА
    Фазы вх/вых 3:3
    Трансформатор г. и. Нет
    Модульный Да
    Вес 120–200 кг
    IP 20
    Шум 55–72 дБ
    Габариты(Ш×В×Г) 600–2000 мм 1100–2000 мм 900–1050 мм
    Подробнее
  • Модульный ИБП

    ENTEL IPS

    Мощность от 50 до 800 кВА
    Фазы вх/вых 3:3, 3:1
    Трансформатор г. и. Нет
    Модульный Да
    Вес 200–1000 кг
    IP 20–41
    Шум 55–75 дБ
    Габариты(Ш×В×Г) 600–2400 мм 1200–2000 мм 800–1000 мм
    Подробнее

  • ВИМП БСБП

    Мощность от 20 до 200 кВА
    Фазы вх/вых 3:1, 3:3
    Трансформатор г. и. Нет
    Модульный Да
    Вес 43–160 кг
    IP 20
    Шум 56–65 дБ
    Габариты(Ш×В×Г) 485 мм 397–1550 мм 700–916 мм
    Подробнее

  • ВИМП ССБП

    Мощность от 1 до 25 кВА
    Фазы вх/вых 1:1, 3:1, 3:3
    Трансформатор г. и. Нет
    Модульный Нет
    Вес 7–25 кг
    IP 20
    Шум 50–65 дБ
    Габариты(Ш×В×Г) 438 мм 86–130 мм 437–880 мм
    Подробнее

Описание

JOVYSTAR PRO - модель трехфазного ИБП (UPS) двойного преобразования финского бренда Wärtsilä. Ориентирована на интенсивную эксплуатацию в вычислительных центрах и системах хранения данных, системах связи, транспортных системах, при использовании мощного производственного оборудования вкупе с генераторами. Для управления и регулирования ИБП в модели JOVYSTAR PRO реализована цифровая система, построенная на двух независимых процессорах. Увеличение автономности JOVYSTAR PRO реализуется путем установки дополнительных аккумуляторных батарей во внешние боксы.  При работе в режиме с резервированием или в целях увеличения мощности существует возможность параллельного включения дополнительных разных по мощности источников бесперебойного питания.

Руководство Jovyatlas Jovystar Pro

Ключевые особенности

  • Высокопроизводительный ИБП, мощностью 100 кВА, для промышленного применения, а также для обеспечения бесперебойного электроснабжения диспетчерских пунктов, информационных центрах, выставочных комплексах и для процессов автоматизации;
  • Полностью цифровое микропроцессорное управление на основе двух DSP-процессоров обеспечивает высокую надежность и эффективность при разных сценариях работы;
  • Коэффициент мощности на выходе равен 0,9;
  • КПД при полной нагрузке превышает 94%, в режиме ECO > 98%;
  • Коэффициент искажений менее 1% при линейной нагрузке, менее 5% — при нелинейной;
  • Выпрямитель на базе IGBT позволяет защитить потребителей от всех помех электрической сети;
  • Коммуникационные возможности представлены интерфейсами RS-232 и USB, опционально: адаптером SNMP и адаптером ModBus (RS-485) — для удаленного контроля, параллельное гнездо для систем с параллельным резервированием, релейная плата для дистанционного контроля через беспотенциальные контакты;
  • Возможность параллельной работы до 6 ИБП, N+1;
  • Интеллектуальная система зарядки обеспечивает совместимость с разными типами аккумуляторных батарей и оптимизирует процесс зарядки для сокращения времени зарядки АКБ и увеличения срока их службы

Запчасти и опции

Перечень запасных частей Wärtsilä JOVYSTAR PRO 60-160 кВА

JST PRO 60-160

Код

Наименование

Кол-во (смонтировано)

Тип / значение

60

80

100

125

160

УРОВЕНЬ 1

FN004_GGX38

Предохранители вентиляторов

3

10,3x38 4A gG

X

X

X

X

X

FN032_GGX38

Входные емкостные предохранители

3

10,3x38 32A gG

X

X

X

X

X

FS315URB

Силовые предохранители выпрямителя

3

315A URB

X

X

X

X



FS400URD

Силовые предохранители выпрямителя

3

400A URD









X

FS150URC

Предохранители батареи

1

150A URC

X









FS200URD

Предохранители батареи

1

200A URD



X







FS250URD

Предохранители батареи

1

250A URD





X





FS315URB

Предохранители батареи

1

315A URB







X



FS400URD

Предохранители батареи

1

400A URD









X

FN200URD

Статический переключатель, предохранители байпаса

3

200A URD

X

X







FN315URB

Статический переключатель, предохранители байпаса

3

315A URB





X

X



FN400URD

Статический переключатель, предохранители байпаса

3

400A URD









X

FS200URD

Предохранители мостовой схемы инвертора

1

200A URD

X

X







FS315URB

Предохранители мостовой схемы инвертора

1

315A URB





X





FS315URB

Предохранители мостовой схемы инвертора

2

315A URB







X

X

УРОВЕНЬ 2

PB349

Логическая схема системы управления

1

D-DSP

X

X

X

X

X

PB004

Инвертор текущего значения 3/F

1

INV-AV 3F

X

X

X

X

X

PB300

Эталонное напряжение 3/F

1

VOLT-REF-DT

X

X

X

X

X

PB246

Драйвер IGBT выпрямителя

3

ID-HY

X

X

X

X

X

PB016

Драйвер тиристорного зажигания

6

2SCR-FIR

X

X

X

X

X

PB023

Конечная ступень тиристорного зажигания

1

RTF

X

X

X

X

X

PB342

Разъем беспотенциальных контактов

1

FCI2

X

X

X

X

X

PB299

Блок электропитания

1

PS-600

X

X

X

X

X

PB246

Драйвер IGBT инвертора

3

ID1-ID2-ID3

X

X

X





PB352

Драйвер IGBT инвертора

3

ID1-ID2-ID3







X

X

PB295

Тиристорная плата предварительной зарядки

1

BRIDGE-WRC

X

X

X

X

X

PB260-261

Панель управления системы

1

SCP_2X20

X

X

X

X

X

PB399

Интерфейсная плата ИБП

1

INT-UPS-EVO

X

X

X

X

X

PB314

Фильтр NPE

1

NPE-FIL

X

X

X

X

X

УРОВЕНЬ 3

SCRD323A12V

Силовые модули выпрямителя

3

323A 1200В

X

X

X

X

X

SCRD132A12V

Статический переключатель тиристоров инвертора

3

132A 1200В

X

X







SCRD132A12V

Статический переключатель тиристоров байпаса

3

132A 1200В

X

X







SCRD323A12V

Статический переключатель тиристоров инвертора

3

323A 1200В





X

X

X

SCRD323A12V

Статический переключатель тиристоров байпаса

3

323A 1200В





X

X

X

IGD200A12V03

Выпрямитель IGBT

6

200A 1200В

X

X

X





IGD300A12V03

Выпрямитель IGBT

6

300A 1200В







X



IGD400A12V03

Выпрямитель IGBT

6

400A 1200В









X

IGD200A12V03

Мостовая схема инвертора IGBT

3

200A 1200В

X









IGD300A12V03

Мостовая схема инвертора IGBT

3

300A 1200В



X







IGD400A12V03

Мостовая схема инвертора IGBT

3

400A 1200В





X





IGD300A12V03

Мостовая схема инвертора IGBT

6

300A 1200В







X



IGD400A12V03

Мостовая схема инвертора IGBT

6

400A 1200В









X

VC133D230V

Вентилятор

2

230 В

перем.тока

X

X

X

X

X

VC133D230V00 1

Вентилятор

1

230 В

перем.тока

X

X

X

X

X

CC3900U500V

Конденсаторы постоянного тока 3900 мкФ 500 В

4

3900 мкФ 500 В

пост.тока

X

X







CC3900U500V

Конденсаторы постоянного тока 3900 мкФ 500 В

6

3900 мкФ 500 В

пост.тока





X





CC3900U500V

Конденсаторы постоянного тока 3900 мкФ 500 В

8

3900 мкФ 500 В

пост.тока







X



CC3900U500V

Конденсаторы постоянного тока 3900 мкФ 500 В

12

3900 мкФ 500 В

пост.тока









X

CA200U250V

Конденсаторы фильтров перем.тока 200 мкФ - 250 В

3

200 мкФ 400 А

перем. тока



X

X





Габариты



Габариты Ш x В x Г [мм]

Вес [кг] без батареи

Автономия [мин.]



JOVYSTAR PRO  60-0

815 x 1705 x 865

570

0 - 8 - 15 - 30 - 40 - 60

Другая комплектация возможна

JOVYSTAR PRO  80-0

815 x 1705 x 865

600

0 - 7 - 10 - 20 - 35 - 45 - 65

JOVYSTAR PRO 100-0

815 x 1705 x 865

630

0 - 8 - 15 - 20 - 30 - 45 - 65

JOVYSTAR PRO 125-0

815 x 1705 x 865

662

0 - 8 - 15 - 35 - 65

JOVYSTAR PRO 160-0

815 x 1705 x 865

720

0 - 6 - 10 - 20 - 35

Технические характеристики Jovyatlas Jovystar Pro 100-0 - 100 кВА

Мощность

АБП для работы в оперативном режиме

100 кВА

Выходные параметры

Полная выходная мощность (cos φ = 0,9)

100 кВА

Активная выходная мощность (cos φ = 1)

90 кВт

Номинальное выходное напряжение

3 x 380/220 В / 3 x 400/230 В / 3 x 415/240 В

Допуск при статической симметричной нагрузке

±1 %

Допуск при статической несимметричной нагрузке

±2 %

Допуск при динамической нагрузке (20 % → 100 % → 20 %)

±5 %

Время регулирования после скачка нагрузки

< 20 мс

Номинальная выходная частота

50/60 Гц

Допуск в режиме холостого хода (кварцевый генератор)

±0,001 Hz

Допуск при инверторной синхронизации через сеть

±2 Hz

Номинальный выходной ток (cos φ = 0,9)

145 A

Номинальный выходной ток (cos φ = 1,0)

130 A

THDU (соответствует IEC EN 62040-3)

  • Линейная нагрузка
  • Нелинейная нагрузка



< 1 %

< 5 %

Вход выпрямитель

Входное напряжение

3 x 400/230 В +15 % -20 %

Входная частота

50/60 Гц ± 5 %

Входной ток (при 100%-ной нагрузке без зарядки батареи)

138 A

Входной ток (при 100%-ной нагрузке, макс. зарядный ток)

156 A

Коэффициент входной мощности (при 100%-ной нагрузке)

> 0,99

Суммарный коэффициент гармоник входного тока (при 100%-ной нагрузке)

< 3 %

Вход байпас

Входное напряжение

3 x 380/220 В / 3 x 400/230 В / 3 x 415/240 В ± 10 %

Входная частота

50/60 Гц ± 5 %

Батарея

Количество элементов батареи

300

Зарядное напряжение батареи (постоянная подзарядка)

680 В (2,27 В/эл.)

Конечное напряжение разряда

496 В (1,65 В/эл.)

Макс. зарядный ток батареи (при 100%-ной нагрузке)

15 A

Макс. зарядный ток батареи при динамической зарядке (DCM) (Dynamic Charging Mode, только при частичной нагрузке)

100 A

Зарядная характеристика батареи

IU (DIN 41773)

Допустимая перегрузка/реакция на короткое замыкание на выходе



Перегрузочная способность инвертора

> 100 % до 125 % на 10 мин

> 125 % до 150 % на 1 мин

> 150 % до 199 % на 10 с

Перегрузочная способность статического байпаса

150 % постоянно

1000% на 1 период

Реакция на короткое замыкание (байпас имеется)

Немедленное переключение на байпас

Реакция на короткое замыкание (байпас отсутствует)

  1. Ограничение тока до 150 мс
  2. Ограничение тока от 150 мс до 5 с



232 A

217,5 A

Конструкция

Размеры (Ш х В х Г)

815 x 1705 x 865 мм

Масса (без встроенной батареи)

625 кг

Лаковое покрытие

RAL 5026 / RAL 9006

Уровень шума

< 60 дБ

Степень защиты

IP 20

соответствие нормам согласно IEC EN 62040

Класс ЭМС

C3

ИБП классификация

VFI SS 111

Прочие параметры

КПД в нормальном режиме (при 100%-ной нагрузке)

> 94,5 %

КПД при работе от батареи (при 100%-ной нагрузке)

> 96 %

КПД в экономном (автономном) режиме

> 98 %

Макс. коэффициент амплитуды без снижения мощности

3 : 1

Мощность потерь

(при 100%-ной нагрузке и номинальном входном напряжении)

6,6 кВт

Требования к месту монтажа

Макс. высота монтажа над уровнем моря

< 1000 м

Снижение мощности при высоте монтажа над уровнем моря согласно IEC EN 62040-3

1 % на каждые 100 м выше 1000 м до макс. 2000 м

Требуемый расход охлаждающего воздуха

2100 м³/ч

Окружающая температура при работе АБП

от 0 до +40 °C

Температура хранения АБП

от -10 до +70 °C

Окружающая темп. батареи / Хранение (рекомендуемая окружающая температура для

батареи, см. также инструкцию по эксплуатации батареи)

от 0 до +25 °C

+20 °C

Относительная влажность воздуха (без конденсации)

< 95 %

Похожие ИБП на 100 кВА

Все ИБП на 100 кВА · 102 модели

Модели других производителей на 100 кВА. Значок — характеристика совпадает с Jovystar Pro 100 кВА.

  • ВИМП МСБП 100 кВА

    Мощность, кВА/кВт ✓100 / 90
    Фазы вх/вых ✓3:3
    Трансформатор г. и. ✓Нет
    Аккумуляторы ✓внешние
    Формфактор Модульный
    Напряжение 380–415 В
    Параллельная работа Да
    IP ✓20
    Габариты(Ш×В×Г) 600 мм 1150 мм 980 мм
    Вес 120 кг
    Подробнее

  • ENTEL MPX 100 кВА

    Мощность, кВА/кВт ✓100 / 90
    Фазы вх/вых ✓3:3
    Трансформатор г. и. Опция
    Аккумуляторы ✓внешние
    Формфактор ✓Tower
    Напряжение 220–480 В
    Параллельная работа ✓До 6 ИБП
    IP 20/21/31/41-51/54
    Габариты(Ш×В×Г) —
    Вес —
    Подробнее

  • Eaton 9390 100 кВА

    Мощность, кВА/кВт ✓100 / 90
    Фазы вх/вых ✓3:3
    Трансформатор г. и. ✓Нет
    Аккумуляторы ✓внешние
    Формфактор ✓Tower
    Напряжение ✓220–415 В
    Параллельная работа ✓До 6 ИБП
    IP ✓20
    Габариты(Ш×В×Г) 944 мм 1879 мм 804 мм
    Вес 430 кг
    Подробнее

  • Eaton 93E 100 кВА

    Мощность, кВА/кВт ✓100 / 90
    Фазы вх/вых ✓3:3
    Трансформатор г. и. ✓Нет
    Аккумуляторы ✓внешние
    Формфактор ✓Tower
    Напряжение ✓220–415 В
    Параллельная работа До 4 ИБП
    IP ✓20
    Габариты(Ш×В×Г) 600 мм 1876 мм 800 мм
    Вес 283 кг
    Подробнее

  • Delta Modulon NH Plus 100 кВА

    Мощность, кВА/кВт ✓100 / 90
    Фазы вх/вых ✓3:3
    Трансформатор г. и. ✓Нет
    Аккумуляторы ✓внешние
    Формфактор Модульный
    Напряжение ✓220–415 В
    Параллельная работа Да
    IP ✓20
    Габариты(Ш×В×Г) 520 мм 1695 мм 975 мм
    Вес 349 кг
    Подробнее

  • General Electric SG 100 кВА

    Мощность, кВА/кВт ✓100 / 90
    Фазы вх/вых ✓3:3
    Трансформатор г. и. Да
    Аккумуляторы ✓внешние
    Формфактор ✓Tower
    Напряжение 380–415 В
    Параллельная работа ✓До 6 ИБП
    IP ✓20
    Габариты(Ш×В×Г) 835 мм 1900 мм 850 мм
    Вес 860 кг
    Подробнее

  • Delta Ultron DPS 100 кВА

    Мощность, кВА/кВт ✓100 / 90
    Фазы вх/вых ✓3:3
    Трансформатор г. и. Опция
    Аккумуляторы ✓внешние
    Формфактор ✓Tower
    Напряжение ✓220–415 В
    Параллельная работа До 8 ИБП
    IP ✓20
    Габариты(Ш×В×Г) 520 мм 1695 мм 975 мм
    Вес 360 кг
    Подробнее

  • Socomec Delphys MP Elite+ 100 кВА

    Мощность, кВА/кВт ✓100 / 90
    Фазы вх/вых ✓3:3
    Трансформатор г. и. Да
    Аккумуляторы ✓внешние
    Формфактор ✓Tower
    Напряжение 380–415 В
    Параллельная работа ✓До 6 ИБП
    IP ✓20
    Габариты(Ш×В×Г) 1000 мм 1930 мм 800 мм
    Вес 860 кг
    Подробнее

Устройства АВР и переключатели нагрузки Socomec ATyS

Все АВР

Автоматические реверсивные рубильники Socomec: от модульных аппаратов на 40 А до силовых переключателей на 3200 А. Подберём исполнение под щит и обеспечим поставку.

  • Socomec ATyS g M

    от50 856руб.

    Сила тока от 40 до 160 А
    Кол-во полюсов 2, 4
    • Модульный автоматический реверсивный рубильник
    • Крепеж на DIN рейку или монтажную плату
    • Поворотная рукоятка в комплекте
    Подробнее

  • Socomec ATyS t M

    от85 154руб.

    Сила тока от 40 до 160 А
    Кол-во полюсов 4
    • Модульный автоматический реверсивный рубильник
    • Крепеж на DIN рейку или монтажную плату
    • Поворотная рукоятка в комплекте
    Подробнее

  • Socomec ATyS r и ATyS d

    от113 539руб.

    Сила тока от 125 до 3200 А
    Кол-во полюсов 3, 4
    • Моторизированные реверсивные рубильники
    • Встроенные дополнительные контакты
    • Сигнальные реле
    • Расширенный диапазон источников питания
    Подробнее

  • Socomec ATyS p M

    от130 096руб.

    Сила тока от 40 до 160 А
    Кол-во полюсов 4
    • Модульный автоматический реверсивный рубильник с блоком АВР
    • Крепеж на DIN рейку или монтажную плату
    • Специальные функции тестирования при работе с дизельгенераторами
    • Панель удаленного управления (D10/D20)
    • LCD-экран
    Подробнее

  • Socomec ATyS p

    от214 462руб.

    Сила тока от 125 до 3200 А
    Кол-во полюсов 3, 4
    • Автоматический реверсивный рубильник
    • От 125 до 3200 А
    • Крепеж на DIN рейку или монтажную плату
    Подробнее

  • Socomec ATyS t

    от223 529руб.

    Сила тока от 125 до 3200 А
    Кол-во полюсов 3, 4
    • Автоматический реверсивный рубильник
    • От 125 до 3200 А
    Подробнее

  • Socomec ATyS g

    от362 299руб.

    Сила тока от 125 до 3200 А
    Кол-во полюсов 3, 4
    • Автоматический реверсивный рубильник
    • От 125 до 3200 А
    • Крепеж на DIN рейку или монтажную плату
    Подробнее

Аккумуляторы для ИБП

Все аккумуляторы
Jovystar Pro 100 кВА
8-800-707-98-45

звонок по России бесплатный

Запрос коммерческого предложения
Наши проекты
Для заказчиков
Наши вакансии
8-800-707-98-45 +7 (812) 247-06-60 +7 (499) 702-07-60
© ООО «Юниджет» 2009 - 2026. Все права защищены. Unijet LLC

Во время посещения сайта вы соглашаетесь на использование файлов cookie и обработку персональных данных с использованием Яндекс Метрики

%
