Описание

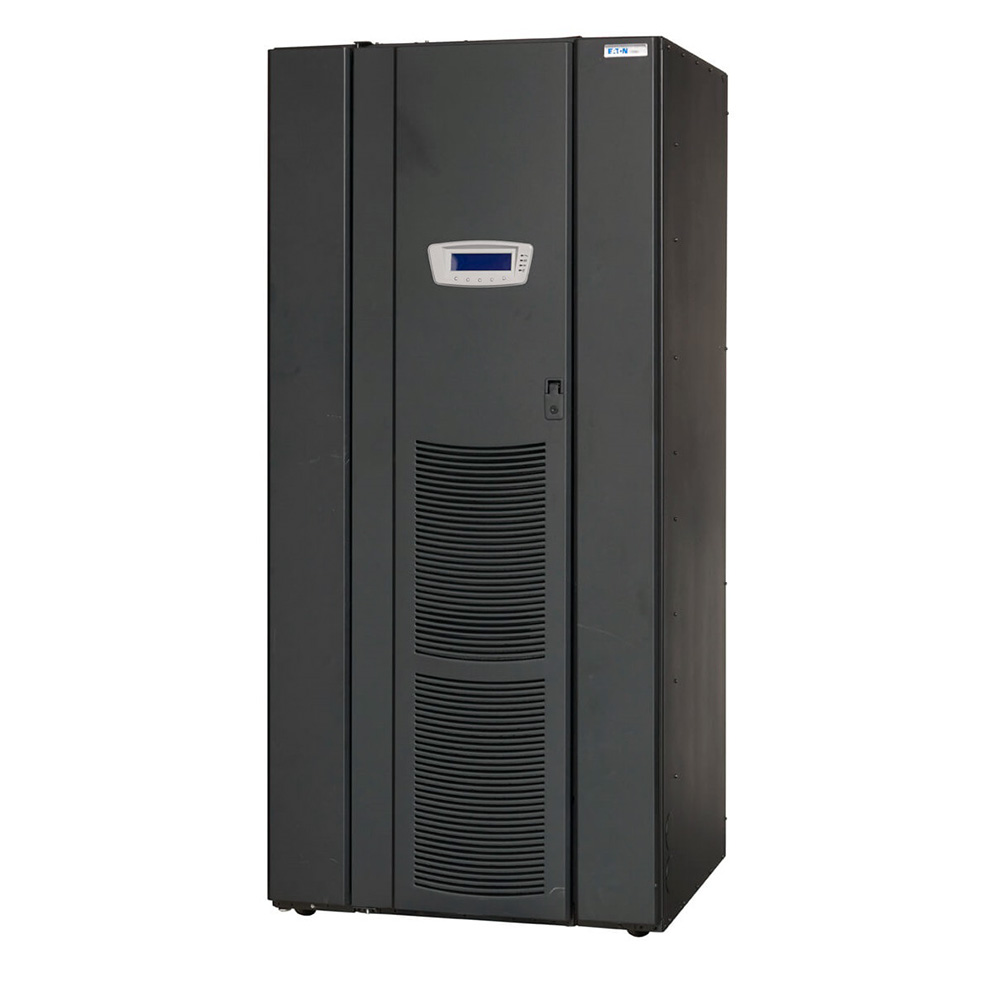

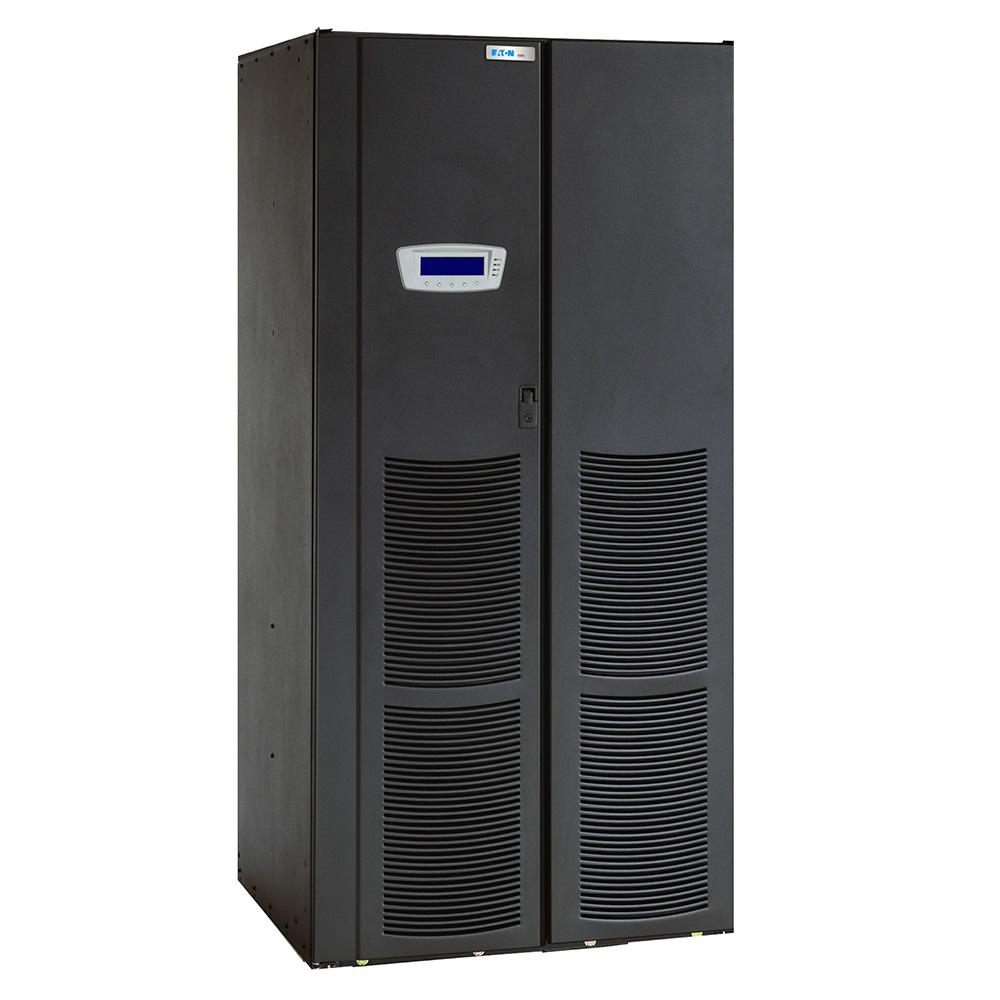

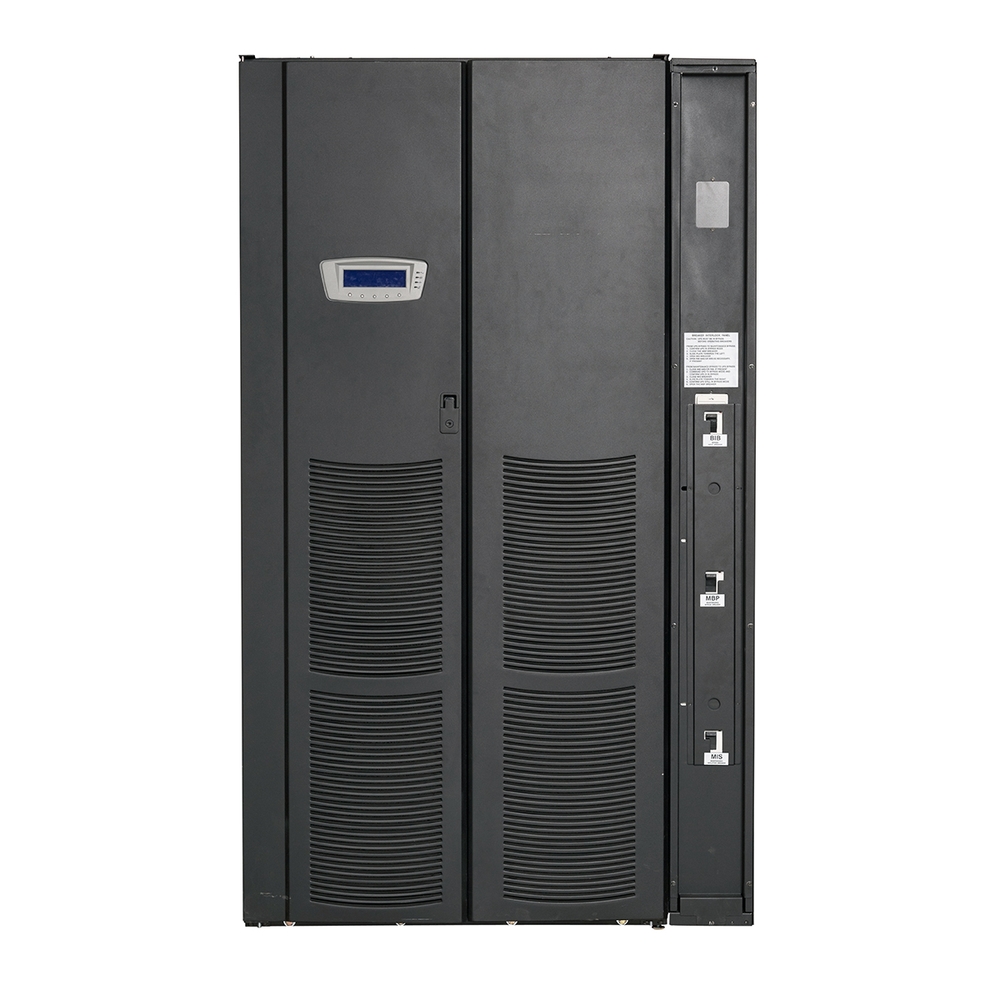

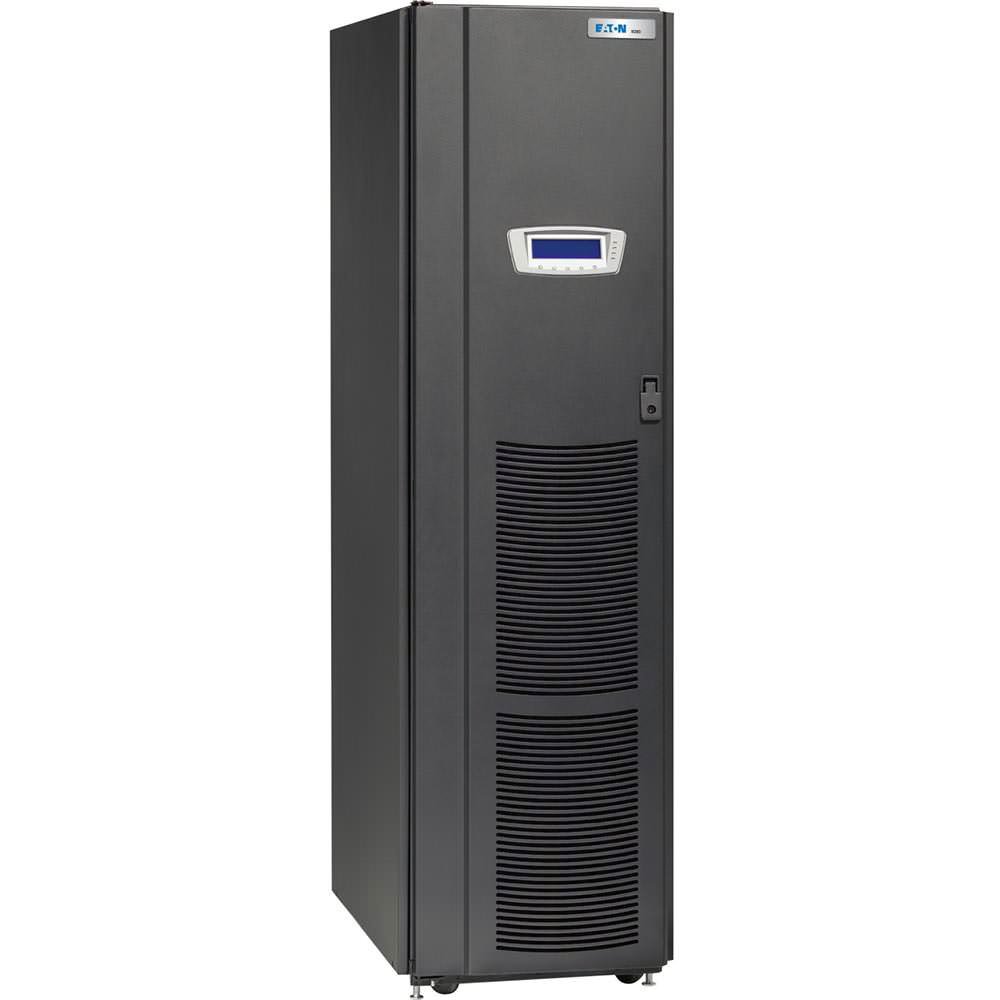

Eaton 9390 — трехфазный источник бесперебойного питания (ИБП) двойного преобразования, классическое решение от Eaton для защиты ЦОД, серверного и телекоммуникационного оборудования. Обладает компактными размерами и гибкими возможностями по размещению системы в различных помещениях без ущерба доступу к компонентам, тепловыделению и производительности. Имеется возможность простого объединения от двух до шести источников бесперебойного питания в параллельную систему.
Ключевые особенности
- Номинальная мощность Eaton Powerware 9390 равна 80 кВА;
- Коэффициент мощности 0,9;
- Классическое решение для защиты вычислительного и серверного оборудования в среде ЦОД, хранилищ данных, оборудования телекома (в т.ч. операторов сотовой связи и интернет-провайдеров);
- Бестрансформаторная компоновка и ряд инженерных решениям в измерении показателей работы позволяют Eaton 9390 достигать КПД до 94%;
- Входной коэффициент мощности 0,99, низкие показатели КНИ потребляемого тока на входе (мене 4,5%), менее чем 5% искажения выходного напряжения при нелинейной нагрузке;
- Возможность работы на байпасе с непрерывной 110% перегрузкой;
- Поддержка параллельного подключения до 6 единиц в целях увеличения мощности или резервирования, с поддержкой технологии распределения нагрузки;
- Отсутствие единой точки отказа в параллельной системе за счет неучастия управляющих кабелей в ее работе;
- «Интеллектуальная» трехступенчатая зарядка аккумуляторных батарей для увеличения срока службы и повышения отказоустойчивости;
- Компактные габариты шкафа, позволяющие инсталлировать систему вплотную к стене или в углу, возможность прокладки кабелей сверху и снизу;
- Высокие показатели энергоэффективности при низких показателях тепловыделения – эксплуатация ИБП возможна без ущерба производительности даже в небольших помещениях;
- Коммуникационные возможности представлены четырьмя коммуникационными разъемами для плат расширения, последовательным портом, пятью программируемыми релейными входами и одним выходным релейных выходом;
- Для взаимодействия с системой используется графический ЖК-дисплей
Опции
- Внешние батарейные модули с аккумуляторными батареями повышенного срока службы;
- Адаптер SNMP$
- Адаптер ModBus/JBus;
- Адаптер релейных контактов;
- Модуль параллельной работы;
- Удаленный дисплей ViewUPS;
- Встроенный ручной байпас (в моделях от 40 кВА до 80 кВА);
- Внешний сервисный байпас:
- Датчик окружающей среды (влажности и температуры);
- Набор опционального программного обеспечения
Модификации
| Код изделия | Наименование в каталоге | Мощность | Габариты ШxГxВ (мм) | Масса (кг) |
| 1028512 | 9390-80-N-4xO | 80 кВА/72 кВт | 1879x519x804 | 313 |
| Внешние батарейные модули | ||||
| 1025570 | 9390-BAT10-S-40x38Ач (250A) | 38 Ач | 1877x575x773 | 700 |
| 1025572 | 9390-BAT10-S-200 (250A) | 200 Вт | 1877x575x773 | 1176 |
| 1026327 | 9390-BAT10-S-205 (250A) | 205 Вт | 1879x1125x808 | 1270 |
| 1025467 | 9390-BAT10-280 (250A) | 280 Вт | 1879x1125x808 | 1444 |
| 1025468 | 9390-BAT10-500 (250A) | 500 Вт | 1879x1125x808 | 2188 |
| 1025469 | 9390-BAT10-280 (400A) | 280 Вт | 1879x1125x808 | 1444 |
| 1025470 | 9390-BAT10-330 (400A) | 330 Вт | 1879x1125x808 | 1625 |
| 1025471 | 9390-BAT10-500 (400A) | 500 Вт | 1879x1125x808 | 2188 |
| Батарейные стойки | ||||
| 1026273 | 9390-RACK10-1x40x200W | 200 Вт | 1714x566x1246 | 985 |
| 1026274 | 9390-RACK10-1x40x280W | 280 Вт | 1726x690x1246 | 1228 |
| 1026275 | 9390-RACK10-1x40x330W | 330 Вт | 1726x690x1546 | 1431 |
| 1026276 | 9390-RACK10-1x40x390W | 390 Вт | 1729x690x1546 | 1587 |
| 1026277 | 9390-RACK10-1x40x500W | 500 Вт | 1789x690x1546 | 1995 |
| 1026278 | 9390-RACK10-2x40x500W | 500 Вт | 1714x866x1856 | 3879 |
| 1026279 | 9390-RACK10-3x40x500W | 500 Вт | 1789x690x3666 | 5865 |
| Дополнительное оборудование | ||||
| 1021887 | Внешний переключатель байпаса 60-80 кВА (настенный монтаж) | 840x380x130 | 17 | |
| 1021888 | Внешний переключатель байпаса 120 кВА (настенный монтаж) | 1040x560x130 | 25 | |
| 1024626 | Внешний переключатель байпаса 160 кВА (настенный монтаж) | 1040x560x130 | 25 | |
| 1025476 | SPM- 60-2 (настенный монтаж) | 700x500x250 | 50 | |
| 1023540 | SPM- 80 -4 (напольный монтаж) | 1530x520x788 | 230 | |
| 1024687 | 9390 шкаф параллельной работы 3x120 кВА | 1879x519x808 | 217 | |
| 1024506 | 9390 шкаф параллельной работы 3x160 кВА | 1879x519x808 | 217 | |
| 1023295 | Eaton (Powerware) 9390-40-N-4X1-MBS |
| 1023296 | Eaton (Powerware) 9390-60-U-4X1-MBS |
| 1023297 | Eaton (Powerware) 9390-80-N-4X1-MBS |
| 1028500 | Eaton (Powerware) 9390-40-N-4X0-MBS |
| 1028501 | Eaton (Powerware) 9390-60-U-4X0-MBS |
| 1028502 | Eaton (Powerware) 9390-80-N-4X0-MBS |
| 1028503 | Eaton (Powerware) 9390-40-N-4X1 |
| 1028504 | Eaton (Powerware) 9390-60-U-4X1 |
| 1028505 | Eaton (Powerware) 9390-80-N-4X1 |
| 1028506 | Eaton (Powerware) 9390-100-U-4X1 |
| 1028507 | Eaton (Powerware) 9390-120-N-4X1 |
| 1028508 | Eaton (Powerware) 9390-120-U-4X1 |
| 1028509 | Eaton (Powerware) 9390-160-N-4X1 |
| 1024993 | Eaton (Powerware) 9390-40-N-4X1 (Sync Control SUPPORT) |
| 1024994 | Eaton (Powerware) 9390-60-U-4X1 (Sync Control SUPPORT) |
| 1024995 | Eaton (Powerware) 9390-80-N-4X1 (Sync Control SUPPORT) |
| 1024635 | Eaton (Powerware) 9390-100-U-4X1 (Sync Control SUPPORT) |
| 1024636 | Eaton (Powerware) 9390-120-N-4X1 (Sync Control SUPPORT) |
| 1023298 | Eaton (Powerware) 9390-120-U-4X1 (Sync Control SUPPORT) |
| 1023299 | Eaton (Powerware) 9390-160-N-4X1 (Sync Control SUPPORT) |
| 1027149 | Eaton (Poweware) 9390-40-IT-4x1-MBS |
| 1027150 | Eaton (Poweware) 9390-80-IT-4x1-MBS |
| 1027151 | Eaton (Poweware) 9390-120-IT-4x1 |
| 1027152 | Eaton (Poweware) 9390-160-IT-4x1 |
| 1028510 | Eaton (Powerware) 9390-40-N-4X0 |
| 1028511 | Eaton (Powerware) 9390-60-U-4X0 |
| 1028512 | Eaton (Powerware) 9390-80-N-4X0 |
| 1028513 | Eaton (Powerware) 9390-100-U-4X0 |
| 1028514 | Eaton (Powerware) 9390-120-N-4X0 |
| 1028515 | Eaton (Powerware) 9390-120-U-4X0 |
| 1028516 | Eaton (Powerware) 9390-160-N-4X0 |
| 1025570 | Eaton (Powerware) 9390-BAT10-S-40x38Ah (250A) |
| 1025572 | Eaton (Powerware) 9390-BAT10-S-200 (250A) (CSB HRL 12200W) |
| 1026327 | Eaton (Powerware) 9390-BAT10-S-205 (250A) (Enersys HX205) |
| 1025573 | Eaton (Powerware) 9390-BAT-S-EMPTY (250A) |
| 1025467 | Eaton (Powerware) 9390-BAT10-280 (250A) (CSB HRL 12280W) |
| 1025468 | Eaton (Powerware) 9390-BAT10-500 (250A) (CSB HRL12500W) |
| 1023244 | Eaton (Powerware) 9390-BAT10-40x55Ah (Enersys HR250) |
| 1023245 | Eaton (Powerware) 9390-BAT10-40x67Ah (Enersys HR305) |
| 1027614 | Eaton (Powerware) 9390-BAT10-40х500 (250A) (Enersys HX500) |
| 1023366 | Eaton (Powerware) 9390-BAT10-EMPTY250A |
| 1025469 | Eaton (Powerware) 9390-BAT10-280 (400A) (CSB HRL 12280W) |
| 1025470 | Eaton (Powerware) 9390-BAT10-330 (400A) (CSB HRL 12330W) |
| 1025471 | Eaton (Powerware) 9390-BAT10-500 (400A) (CSB HRL12500W) |
| 1027615 | Eaton (Powerware) 9390-BAT10-40х500 (400A) (Enersys HX500) |
| 1023984 | Eaton (Powerware) 9390-BAT10-EMPTY400A |
Технические характеристики Eaton 9390 80 кВА
| Номинальная выходная мощность ИБП (коэфф. мощности 0,9) | ||||||
| кВА | 80 | |||||
| кВт | 72 | |||||
| Общие характеристики | ||||||
| КПД в режиме двойного преобразования (при полной нагрузке) | 94% | |||||
| КПД в режиме двойного преобразования (при нагрузке 50%) | 92,5% | |||||
| КПД в режиме экономии (ESM) | до 99% | |||||
| Параллельное подключение по технологии Hot Sync | 6 | |||||
| Возможность обновления на месте | Присутствует | |||||
| Топология инвертора / выпрямителя | ШИМ на IGBT-транзисторах | |||||
| Уровень шума | < 65 дБ | |||||
| Высота | 1000 м без понижения характеристик (макс. 2000 м) | |||||
| Входные характеристики | ||||||
| Вход | 3 фазы + N + PE | |||||
| Номинальное напряжение | 220 /380, 230 /400, 240 /415 В, 50 /60 Гц | |||||
| Диапазон входного напряжения | ±15%, +20% от номинала при 100% нагрузке, -30%, +20% от номинала при нагрузке 50% | |||||
| Диапазон частоты | 45 - 65 Гц | |||||
| Входной коэффициент мощности | 0,99 | |||||
| КНИ потребляемого тока | < 4,5% | |||||
| Плавный наброс нагрузки | Присутствует | |||||
| Защита от обратного напряжения | Присутствует | |||||
| Выходные характеристики | ||||||
| Выход | 3 фазы + N + PE | |||||
| Номинальное напряжение | 220 /380, 230 /400, 240 /415 В, 50 /60 Гц | |||||
| Искажение выходного напряжения | <3% (100% линейная нагрузка); <5% (стандартная нелинейная нагрузка) | |||||
| Выходной коэффициент мощности | 0,9 (т.е. 72 кВт при 80 кВА) | |||||
| Диапазон коэффициента мощности нагрузки | 0,7 индуктивного — 0,8 емкостного характера | |||||
| Допустимая перегрузка | 10 мин. — 100 -110%; 30 сек. — 110-125%; 10 сек. — 125 -150%; 300 мс > 150% | |||||
| Допустимая перегрузка при работе на байпасе | Непрерывная — 100 -110%; 10 мин. — 110 -150%; 5 мин. > 1000%. Примечание! Перегрузка может быть огранчена номиналом предохранителя | |||||
| Характеристики батарей | ||||||
| Тип | VRLA, NiCd | |||||
| Метод зарядки | Технология ABM или Float | |||||
| Температурная компенсация | Дополнительно | |||||
| Номинальная мощность | 480 В (40*12 В 240 элем.) | |||||
| Ток зарядки /модель | 80 | |||||
| *Ограничено макс. номиналом входного тока ИБП | ||||||
| Опции | ||||||
|
| Внешние батарейные модули с батареями с увеличенным сроком службы, разъем X-Slot (для подключения адаптеров Web /SNMP, ModBus /JBus, Relay, Hot Sync, удаленного дисплея ViewUPS), модуль параллельной работы Hot Sync, встроенный ручной байпас до 80 кВА, внешний сервисный байпас. | |||||
| Коммуникационные возможности | ||||||
| X-Slot | 4 коммуникационных разъема | |||||
| Последовательные порты | 1 шт. | |||||
| Релейные входы /выходы | Программируемые, 5 /1 | |||||
| Сертификация | ||||||
| Безопасность (сертификация CB) | IEC 62040-1, IEC 60950-1 | |||||
| EMC | IEC 62040-2 | |||||
| Производительность | IEC 62040-3 | |||||
