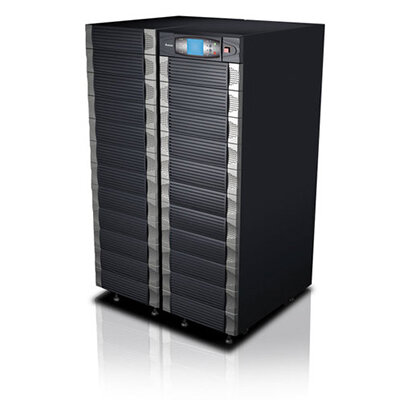

Delta Modulon NH Plus 100 кВА

Настройка и инструкция

Открыть брошюру (PDF) Delta Modulon NH Plus 100 кВА

Описание

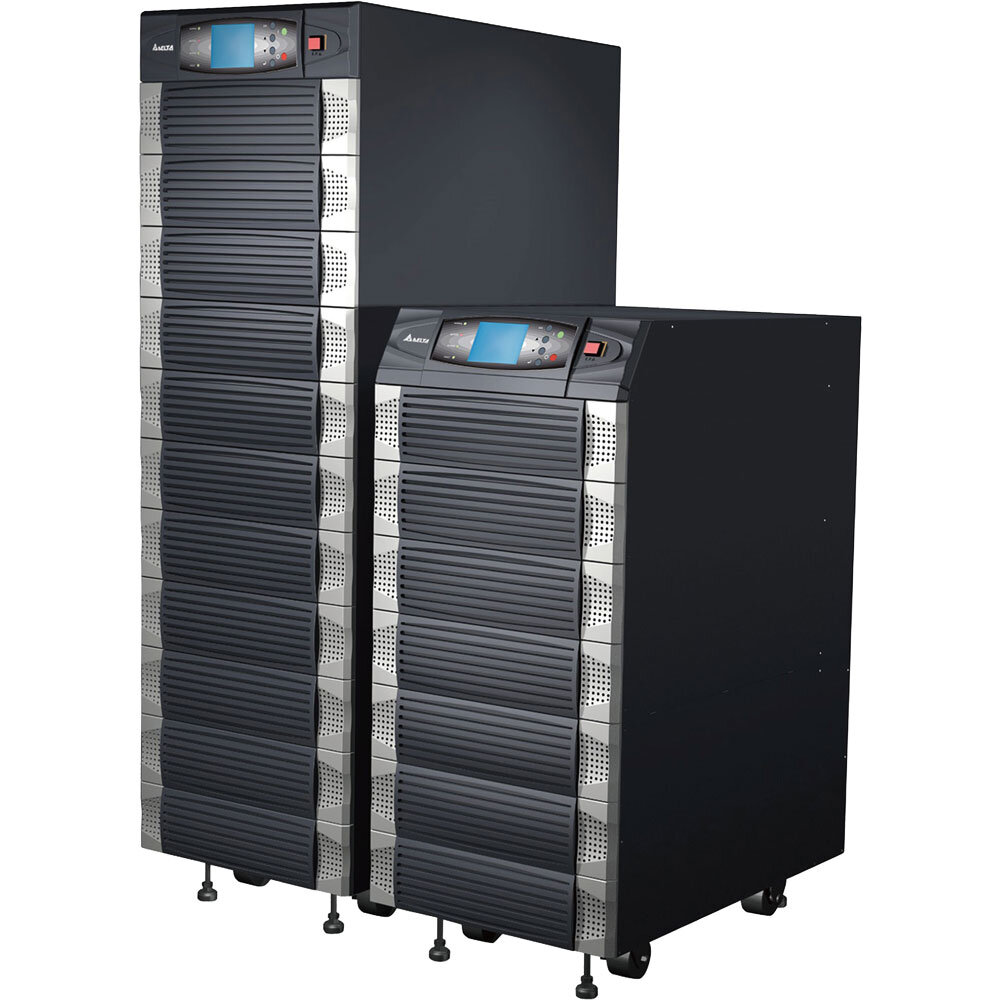

Delta Modulon NH Plus — модульный источник бесперебойного питания (ИБП) двойного преобразования новейшего поколения, позволяющий производить «горячую» замену силовых модулей. Простота добавления силовых модулей позволяет данной системе масштабироваться вместе с потребностями растущего бизнеса. Архитектура ситсемы обеспечивает высокий уровень отказоустойчивости, так как при поломке одного из модулей вся система в целом будет продолжать работать. Данное оборудование может работать в параллельном режиме — до 4-х стоек.

---

Инструкция Delta Modulon NH

---

Ключевые особенности

• Номинальная мощность системы NHP-100K равна 100 кВА;
• Гибкость настройки, простота масштабирования с поддержкой «горячей замены» и высокий уровень соотношения эффективности и производительности к занимаемой площади делают данный ИБП отличным выбором для организации бесперебойного питания серверного аппаратуры, хранилищ данных, телекоммуникационного оборудования и т.п. в вычислительных комплексах и дата-центрах;
• Возможность построения параллельной системы из четырех шасси мощностью до 480 кВА с поддержкой резервирования N+X, без необходимости использования дополнительного оборудования для организации параллельной работы ;

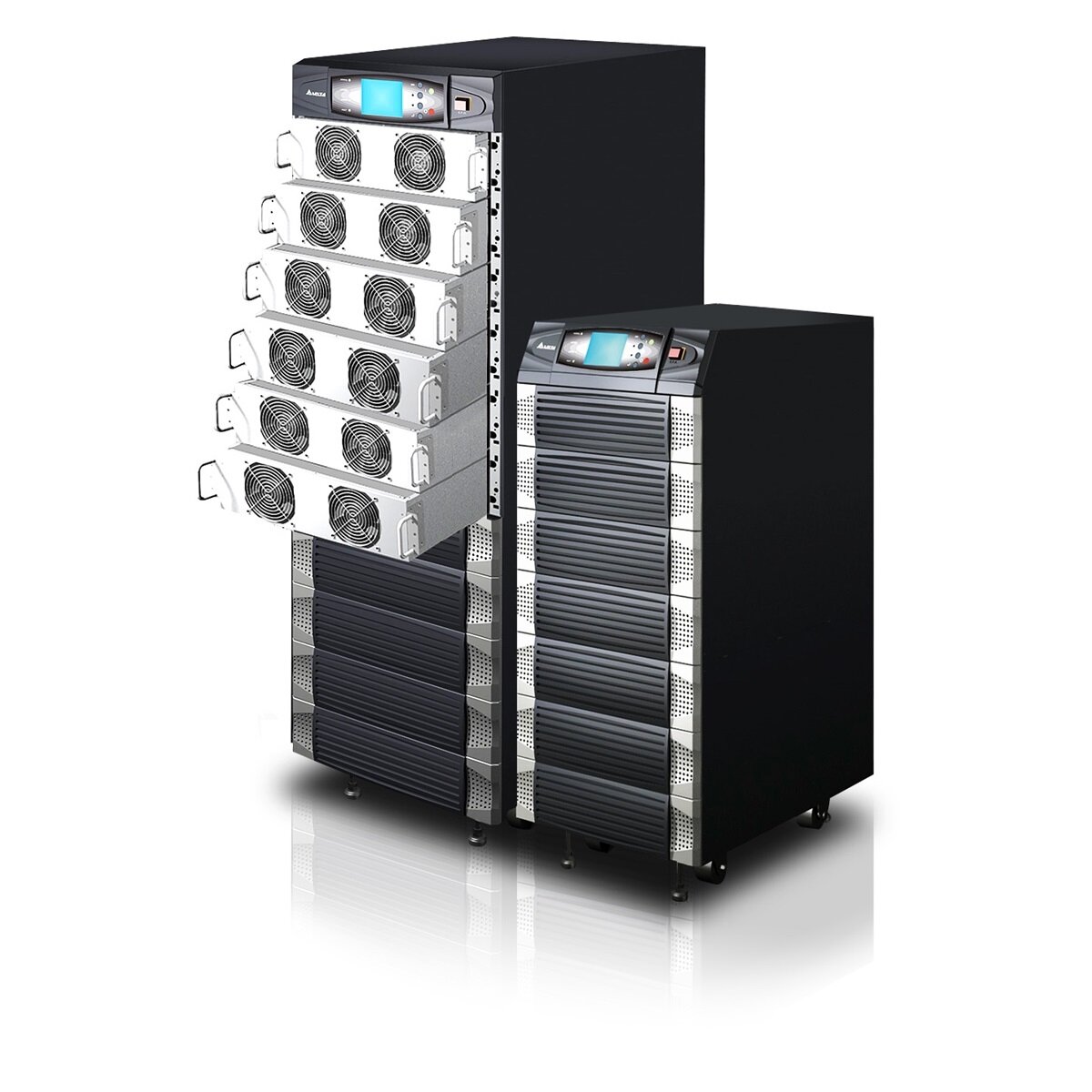

• Одно шасси позволяет разместить на борту до 6 силовых модулей (модуль 20 кВА/16 кВт, 3915100486-S) ;
• Входной коэффициент мощности превышает 0,99;
• Коэффициент гармонических искажений — менее 3%;
• Суммарный КПД системы в режиме двойного преобразования равен 94%, что является отличным показателем для модульной системы;
• Две отдельные линии питания с отдельными входами для выпрямителя и байпаса;
• Интегрированный ручной и статический переключатели байпаса;
• Цепи вспомогательного питания и управления в целях повышения надежности резервированы;
• Полная совместимость с дизель-генераторными установками (ДГУ);
• Функция автоматического тестирования аккумуляторных батарей;
• Возможность подключения внешних батарейных кабинетов для увеличения времени резервирования;
• Удобный ЖК-дисплей, сигнальные светодиоды и поддержка журналирования;
• Коммуникационные возможности представлены портом RS232, двумя слотами для плат SNMP, шестью выходами и двумя входами «сухих» контактов, параллельным портом
• Широкие возможности для удаленного управления и мониторинга, цифровой интеграции в систему предприятия

---

Опции

• Дополнительные батарейные кабинеты (шкафы GES401H04000035 — 40 Ач и GES401H02600035 — 26 Ач);
• Шасси (GES124HP3312035 — 120 кВА и GES803HP3312035 — 80 кВА);
• Плата SNMP (3915100120-S);
• Концентратор SNMP с пятью портами;
• Плата ModBus;
• Плата релейных входов / выходов;
• Датчики окружающей среды ;
• Датчик температуры батареи;
• Сигнальный кабель батарейного шкафа

---

Технические характеристики Delta Modulon NH Plus 100 кВА

Модель	NHP-100K
Мощность кВА	100 кВА
Мощность кВт < 25 °C	90 кВт
Мощность кВт < 40 °C	80 кВт
Вход
Номинальное напряжение	380 В / 220 В, 400 В / 230 В, 415 В / 240 В пер. тока (3 фазы, 4 проводника плюс заземление)
Диапазон напряжения	208 В - 477 В (фаза-фаза) / 120 В ~ 276 В (фаза-нейтраль)
Суммарный коэффициент гармоник тока	< 3 % (при полной нагрузке)
Частота	50 / 60 Гц ± 5 Гц
Коэффициент мощности	> 0,99
Выход
Напряжение	380 В / 220 В, 400 В / 230 В, 415 В / 240 В пер. тока (3 фазы, 4 проводника плюс заземление)
Суммарный коэфф. гармоник напряжения	< 3 % (при линейной нагрузке)
Пределы регулирования напряжения	± 1 % (статич.)
Частота	50 / 60 ± 0,05 Гц
Пределы регулирования частоты	± 5 Гц (синхронизация от входной сети с шагом в 0,1 Гц)
Перегрузочная способность	<125 %: отключение через 10 минут <150 %: отключение через 1 минуту
Прочее
Параллельное резервирование и расширение	Модульное и системное резервирование; максимум 4 кабинета в параллели до 480 кВА
Аварийное отключение питания	Местное и дистанционное
Статистическая память для рабочего журнала	500 записей
Коммуникационные интерфейсы	RS232 х 1, слоты SNMP х 2, выходы с сухими контактами х 6, входы с сухими контактами х 2 входы датчиков температуры батарейного кабинета х 4, вход состояния батарейного кабинета х 1, параллельные порты х 1, REPO (аварийное дистанционное отключение питания) х 1
Периферийные устройства управления и контроля	Плата SNMP, плата Modbus, плата релейных входов и выходов, блок датчиков окружающей среды, концентратор SNMP + 5 портов, датчик температуры батареи, набор батарейного датчика температуры, сигнальный кабель батарейного шкафа
Отображение информации	Светодиодные индикаторы, многоязычный мнемонический ЖК дисплей
Соответствие стандартам	CE, EN62040-1, EN62040-2 Класс A
КПД
Нормальный режим	94 %
Экономичный режим	97 %
Размеры и масса ИБП
Размеры ИБП (Ш х Г х В), мм	520 х 975 х 1695
Вес ИБП	349 кг
Размеры Батарейного кабинета (Ш х Г х В), мм	520  х 975  х 1695 ( 40 Ач х 40 шт.)
Условия эксплуатации
Уровень шума (на расстоянии 1 м)	72 дБ(А)
Рабочая температура	0 - 40 °C
Относительная влажность	0 - 95 % (без конденсации)
