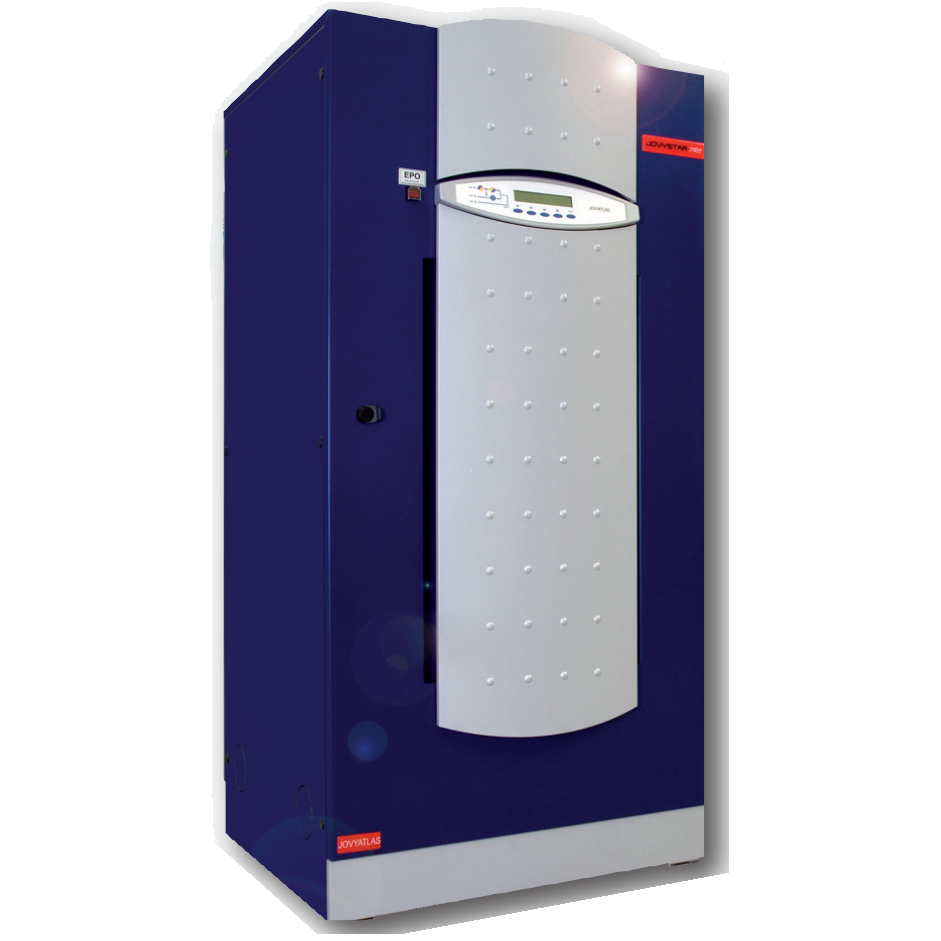

Jovystar Pro

Выберите мощность:
Jovystar Pro
Доступные мощности: от 60 кВА до 160 кВА

Производитель:Jovyatlas
Тип:On-line
Мощность, кВА:125, 100, 160, 60, 80
Кол-во фаз вход/выход:3:3
Трансформатор гальванической изоляции:Нет
Применение:Промышленность, Автоматизация, Инфраструктуры, Телекоммуникации, Транспорт, Сфера обслуживания


Настройка и инструкция

Открыть брошюру Jovystar Pro
Цена: по запросу формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: order@uni-jet.com или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Компания «Юниджет»:

Для того, чтобы купить ИБП или иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

Описание

JOVYSTAR PRO - модель трехфазного ИБП (UPS) двойного преобразования финского бренда Wärtsilä. Ориентирована на интенсивную эксплуатацию в вычислительных центрах и системах хранения данных, системах связи, транспортных системах, при использовании мощного производственного оборудования вкупе с генераторами. Для управления и регулирования ИБП в модели JOVYSTAR PRO реализована цифровая система, построенная на двух независимых процессорах. Увеличение автономности JOVYSTAR PRO реализуется путем установки дополнительных аккумуляторных батарей во внешние боксы.  При работе в режиме с резервированием или в целях увеличения мощности существует возможность параллельного включения дополнительных разных по мощности источников бесперебойного питания.


Руководство Jovyatlas Jovystar Pro


Ключевые особенности

  • Высокопроизводительный ИБП, мощностью 60 кВА, 80 кВА, 100 кВА, 125 кВА или 160 кВА для промышленного применения, а также для обеспечения бесперебойного электроснабжения диспетчерских пунктов, информационных центрах, выставочных комплексах и для процессов автоматизации;
  • Полностью цифровое микропроцессорное управление на основе двух DSP-процессоров обеспечивает высокую надежность и эффективность при разных сценариях работы;
  • Коэффициент мощности на выходе равен 0,9;
  • КПД при полной нагрузке превышает 94%, в режиме ECO > 98%;
  • Коэффициент искажений менее 1% при линейной нагрузке, менее 5% — при нелинейной;
  • Выпрямитель на базе IGBT позволяет защитить потребителей от всех помех электрической сети;
  • Коммуникационные возможности представлены интерфейсами RS-232 и USB, опционально: адаптером SNMP и адаптером ModBus (RS-485) — для удаленного контроля, параллельное гнездо для систем с параллельным резервированием, релейная плата для дистанционного контроля через беспотенциальные контакты;
  • Интеллектуальная система зарядки обеспечивает совместимость с разными типами аккумуляторных батарей и оптимизирует процесс зарядки для сокращения времени зарядки АКБ и увеличения срока их службы

Габариты



Габариты Ш x В x Г [мм]

Вес [кг] без батареи

Автономия [мин.]



JOVYSTAR PRO  60-0

815 x 1705 x 865

570

0 - 8 - 15 - 30 - 40 - 60

Другая комплектация возможна

JOVYSTAR PRO  80-0

815 x 1705 x 865

600

0 - 7 - 10 - 20 - 35 - 45 - 65

JOVYSTAR PRO 100-0

815 x 1705 x 865

630

0 - 8 - 15 - 20 - 30 - 45 - 65

JOVYSTAR PRO 125-0

815 x 1705 x 865

662

0 - 8 - 15 - 35 - 65

JOVYSTAR PRO 160-0

815 x 1705 x 865

720

0 - 6 - 10 - 20 - 35


Технические характеристики

Wärtsilä JOVYSTAR PRO

АБП для работы в оперативном режиме

60 кВА

80 кВА

100 кВА

125 кВА

160 кВА

Выходные параметры

Полная выходная мощность (cos φ = 0,9)

60 кВА

80 кВА

100 кВА

125 кВА

160 кВА

Активная выходная мощность (cos φ = 1)

54 кВт

72 кВт

90 кВт

112,5 кВт

144 кВт

Номинальное выходное напряжение

3 x 380/220 В / 3 x 400/230 В / 3 x 415/240 В



Допуск при статической симметричной нагрузке

±1 %

Допуск при статической несимметричной нагрузке

±2 %

Допуск при динамической нагрузке (20 % → 100 % → 20 %)

±5 %

Время регулирования после скачка нагрузки

< 20 мс

Номинальная выходная частота

50/60 Гц

Допуск в режиме холостого хода (кварцевый генератор)

±0,001 Hz

Допуск при инверторной синхронизации через сеть

±2 Hz

Номинальный выходной ток (cos φ = 0,9)

87 A

116 A

145 A

181 A

232 A

Номинальный выходной ток (cos φ = 1,0)

78 A

104 A

130 A

163 A

209 A

THDU (соответствует IEC EN 62040-3)

  • Линейная нагрузка
  • Нелинейная нагрузка



< 1 %

< 5 %

Вход выпрямитель

Входное напряжение

3 x 400/230 В +15 % -20 %

Входная частота

50/60 Гц ± 5 %

Входной ток (при 100%-ной нагрузке без зарядки батареи)

83 A

111 A

138 A

173 A

221 A

Входной ток (при 100%-ной нагрузке, макс. зарядный ток)

99 A

127 A

156 A

196 A

246 A

Коэффициент входной мощности (при 100%-ной нагрузке)

> 0,99

Суммарный коэффициент гармоник входного тока (при 100%-ной нагрузке)

< 3 %

Вход байпас

Входное напряжение

3 x 380/220 В / 3 x 400/230 В / 3 x 415/240 В ± 10 %

Входная частота

50/60 Гц ± 5 %

Батарея

Количество элементов батареи

300

Зарядное напряжение батареи (постоянная подзарядка)

680 В (2,27 В/эл.)

Конечное напряжение разряда

496 В (1,65 В/эл.)

Макс. зарядный ток батареи (при 100%-ной нагрузке)

15 A

15 A

15 A

20 A

20 A

Макс. зарядный ток батареи при динамической зарядке (DCM) (Dynamic Charging Mode, только при частичной нагрузке)

50 A

100 A

Зарядная характеристика батареи

IU (DIN 41773)

Допустимая перегрузка/реакция на короткое замыкание на выходе



Перегрузочная способность инвертора

> 100 % до 125 % на 10 мин

> 125 % до 150 % на 1 мин

> 150 % до 199 % на 10 с

Перегрузочная способность статического байпаса

150 % постоянно

1000% на 1 период

Реакция на короткое замыкание (байпас имеется)

Немедленное переключение на байпас

Реакция на короткое замыкание (байпас отсутствует)

  1. Ограничение тока до 150 мс
  2. Ограничение тока от 150 мс до 5 с



140 A

130,5 A



186 A

174 A



232 A

217,5 A



290 A

271,5 A



372 A

348 A

Конструкция

Размеры (Ш х В х Г)

815 x 1705 x 865 мм

Масса (без встроенной батареи)

570 kg

600 кг

625 кг

660 кг

715 кг

Лаковое покрытие

RAL 5026 / RAL 9006

Уровень шума

< 60 дБ

Степень защиты

IP 20

соответствие нормам согласно IEC EN 62040

Класс ЭМС

C3

ИБП классификация

VFI SS 111

Прочие параметры

КПД в нормальном режиме (при 100%-ной нагрузке)

> 94,5 %

КПД при работе от батареи (при 100%-ной нагрузке)

> 96 %

КПД в экономном (автономном) режиме

> 98 %

Макс. коэффициент амплитуды без снижения мощности

3 : 1

Мощность потерь

(при 100%-ной нагрузке и номинальном входном напряжении)

4,3 кВт

5,3 кВт

6,6 кВт

8,3 кВт

10,6 кВт

Требования к месту монтажа

Макс. высота монтажа над уровнем моря

< 1000 м

Снижение мощности при высоте монтажа над уровнем моря согласно IEC EN 62040-3

1 % на каждые 100 м выше 1000 м до макс. 2000 м

Требуемый расход охлаждающего воздуха

1600 м³/ч

1800 м³/ч

2100 м³/ч

2300 м³/ч

2500 м³/ч

Окружающая температура при работе АБП

от 0 до +40 °C

Температура хранения АБП

от -10 до +70 °C

Окружающая темп. батареи / Хранение (рекомендуемая окружающая температура для

батареи, см. также инструкцию по эксплуатации батареи)

от 0 до +25 °C

+20 °C

Относительная влажность воздуха (без конденсации)

< 95 %
