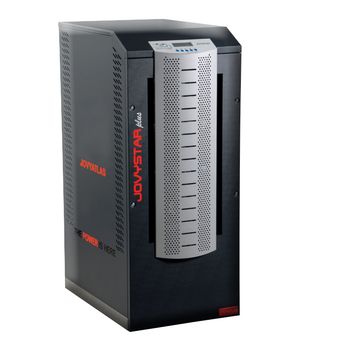

Jovystar Plus 3:3 20 кВА
Производитель: Jovyatlas
Сферы применения: Автоматизация, Инфраструктуры, Промышленность, Системы безопасности, Сфера обслуживания, Телекоммуникации, Транспорт
Тип: On-line
Мощность, кВА: 20
Мощность, кВт: 18
Кол-во фаз вход/выход: 3:3
Входной коэффициент мощности при 100% нагрузке: 0,99
Выходной коэффициент мощности: 0,9
Напряжение: 220, 230, 240, 380, 400, 415
Наличие аккумуляторов: внешние, внутренние
Подключение в параллель: До 6 ИБП
Трансформатор гальванической изоляции: Нет
Формфактор: Вертикальный корпус (Tower)
Степень защиты корпуса (IP): 20
Шум, дБ (на расстоянии 1 м): 52
Ширина, мм: 450
Высота, мм: 1200
Глубина, мм: 670
Вес, кг: 110, 269

Настройка и инструкция

Открыть брошюру (PDF) Jovystar Plus 3:3 20 кВА
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: spbinfo@jetushkauni-jet.ru или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Компания «Юниджет»:

Для того, чтобы купить ИБП Jovystar Plus 33-20-0, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60


JOVYSTAR PLUS  – модель трехфазного ИБП (UPS) финского бренда Wärtsilä. Обеспечивает гарантированное и непрерывное электроснабжение аварийных систем и систем безопасности, банков, дата-центров, медицинского, телекоммуникационного и серверного оборудования. Обладает системой самодиагностики, высокую динамику при скачках нагрузки и очень низкий уровень шума. Имеет средства контроля и наблюдения за состоянием источника бесперебойного питания электросети через внешние интерфейсы ввода-вывода. Для повышения автономности во внешние боксы могут быть установлены дополнительные аккумуляторные батареи.


Руководство Jovyatlas Jovystar Plus 10-20 КВА

Руководство Jovyatlas Jovystar Plus 10-40 КВА


Ключевые особенности

  • Надежные ИБП для обеспечения бесперебойной защиты процессов автоматизации, компьютерных систем и серверов, мощностью 20 кВА, трехфазный вход и выход;
  • Полностью цифровое микропроцессорное управление на основе двух DSP-процессоров обеспечивает высокую надежность и эффективность при разных сценариях работы;
  • Система может быть использована как в качестве системы онлайн (двойной преобразователь/постоянный преобразователь), так и в режиме Stand-by-Mode для достижения максимально возможного КПД;
  • Применение IGBT-выпрямителя с коррекцией коэффициента мощности обеспечивает высокие показатели производительности и отказоустойчивости;
  • Коэффициент мощности, близкий к единице;
  • Суммарное значение коэффициента нелинейных искажений тока на входе выпрямителя в номинальном режиме работы не превышает 4%;
  • Возможность построения параллельной системы до 6 ИБП для увеличения резервирования или мощности;
  • ИБП оснащены встроенным статическим выключателем, а также ручным байпасом;
  • Интеллектуальная система зарядки обеспечивает совместимость с разными типами аккумуляторных батарей и оптимизирует процесс зарядки для сокращения времени зарядки АКБ и увеличения срока их службы. Для коротких промежутков автономной работы при полной нагрузке в корпус системы бесперебойного питания может быть встроен аккумулятор;
  • Коммуникационные возможности представлены интерфейсами RS-232 и USB, опционально: адаптером SNMP и адаптером ModBus (RS-485) — для удаленного контроля, параллельное гнездо для систем с параллельным резервированием, релейная плата для дистанционного контроля через беспотенциальные контакты

Запчасти и опции

Перечень запасных частей rtsilä JOVYSTAR PLUS 3/1 и 3/3 10-20 кВА

JST plus 3/1

JST plus 3/3

Код

Наименование

Кол-во

(смонтировано)

Тип / значение

10

15

20

10

15

20

УРОВЕНЬ 1

FEMI017

Входной/выходной ЭМС-фильтр

1

440/250V 25A+90A

X

X

X

X

X

X

FN015_ATMX38

Предохранители батареи

3

15A ATM

X





X





FN030_ATMX38

Предохранители батареи

3

30A ATM



X

X



X

X

FNEUTROX38

Металлический корпус нейтрали батареи

1

10x38

X

X

X

X

X

X

FN025_GGX51

Входные предохранители

3

14x51 25A gG

X

X



X

X



FN032_GGX51

Входные предохранители

3

14x51 32A gG





X





X

FNEUTROX51

Металлический корпус входной нейтрали

1

14x51

X

X

X

X

X

X

FN040_URGBX51

Предохранители байпаса

4

14x51 40A URGB

X





X





FN050URGX51

Предохранители байпаса

4

14x51 50A URGB



X

X



X

X

УРОВЕНЬ 2

PB219

Соединительная и распределительная плата

1

BP3100

X

X

X







PB187

Соединительная и распределительная плата

1

BP3300







X

X

X

PB202

Блок электропитания

1

PS-800

X

X

X

X

X

X

PB398

Логическая схема системы управления

1

D-DSP-TL

X

X

X

X

X

X

PB186

Силовой модуль PB 6,5 кВА

3

PM65



X

X



X

X

PB217

Силовой модуль PB 3,3 кВА

3

PM3

X





X





PB193

Сопротивления обратной связи

1

FB365

X

X

X

X

X

X

PB211

Панель управления системы

1

DISPLAY 4X20

X

X

X

X

X

X

PB216

Внеш. переключатель питания и байпаса

1

SLOT-TEST

X

X

X

X

X

X

PB221

Интерфейс фильтров и переключателей

1

COMB-3100

X

X

X

X

X

X

PB190

Плата драйвера IGBT (выпрямитель)

3

ID-2

X

X

X

X

X

X

PB190

Плата драйвера IGBT (инвертор)

3

ID-2

X

X

X

X

X

X

УРОВЕНЬ 3

SA-M30

Преобразователь мощности переменного тока

3

Силовые модули M30 3 кВт

X





X





SA-M50

Преобразователь мощности переменного тока

3

Силовые модули M50 5 кВт



X

X



X

X

VA080D24V001

Вспомогательный вентилятор 160 м³/ч

6

80x71x25 24Vdc

X





X





VA120D24VDC

Вспомогательный вентилятор 160 м³/ч

6

119x105x25 24Vdc



X

X



X

X

Специальные и опциональные запчасти

PB218

Релейная плата

1

119x105x25 24Vdc

X

X

X

X

X

X

PB251

Последовательный интерфейс

1

CONV-SER-USB

X

X

X

X

X

X


Видео


Модели и габариты



Габариты (Ш x В x Г), мм

Вес , кг. без батареи

Автономия, мин.



JOVYATLAS JOVYSTAR PLUS 33-10-0

450 x 1200 x 670

100

13 - 30 - 60 - 95 - 175

Другая комплектация возможна

JOVYATLAS JOVYSTAR PLUS 33-15-0

450 x 1200 x 670

110

5 - 20 - 30 - 55 - 110 - 165

JOVYATLAS JOVYSTAR PLUS 33-20-0

450 x 1200 x 670

110

5 - 13 - 25 - 35 - 55 - 75 - 115

JOVYATLAS JOVYSTAR PLUS 33-30-0

450 x 1200 x 670

140

3 - 13 - 22 - 30 - 55 - 110 - 150

JOVYATLAS JOVYSTAR PLUS 33-40-0

450 x 1200 x 670

140

9 - 15 - 24 - 35 - 75 - 110

JOVYATLAS JOVYSTAR PLUS 33-50-0

450 x 1200 x 670

170

0 - 6 - 10 - 20 - 26 - 50

JOVYATLAS JOVYSTAR PLUS 33-60-0

450 x 1200 x 670

170

0 - 5 - 8 - 13 - 20 - 40


Технические характеристики Jovyatlas Jovystar Plus 33-20-0 20 кВА

ИБП для работы в оперативном режиме

20 кВА

Выходные параметры

Полная выходная мощность (cos φ = 0,9)

20 кВА

Активная выходная мощность (cos φ = 1)

18 кВт

Номинальное выходное напряжение

3 x 380/220 В / 3 x 400/230 В / 3 x 415/240 В

Допуск при статической симметричной нагрузке

±1 %

Допуск при статической несимметричной нагрузке

±2 %

Допуск при динамической нагрузке (20 % → 100 % → 20 %)

±5 %

Время регулирования после скачка нагрузки

< 20 мс

Номинальная выходная частота

50/60 Гц

Допуск в режиме холостого хода (кварцевый генератор)

±0,001 Hz

Допуск при инверторной синхронизации через сеть

±2 Hz

Номинальный выходной ток (cos φ = 0,9)

29 A

Номинальный выходной ток (cos φ = 1,0)

25 A

THDU (соответствует IEC EN 62040-3)

  • Линейная нагрузка
  • Нелинейная нагрузка



< 1 %

< 5 %

Вход выпрямитель

Входное напряжение

3 x 400/230 В +15 % -20 %

Входная частота

50/60 Гц ± 5 %

Входной ток (при 100%-ной нагрузке без зарядки батареи)

26 A

Входной ток (при 100%-ной нагрузке, макс. ток батареи)

35 A

Коэффициент входной мощности (100%-ная нагрузка)

> 0,99

Суммарный коэффициент гармоник входного тока

(100%-ная нагрузка)

< 4 %

Вход байпас

Входное напряжение

3 x 380/220 В / 3 x 400/230 В / 3 x 415/240 В ± 10 %

Входная частота

50/60 Гц ± 5 %

Батарея

Количество элементов батареи

2 x 180

Зарядное напряжение батареи (постоянная подзарядка)

2 x 409,5 В (2,275 В/эл.)

Конечное напряжение разряда

2 x 310 В (1,72 В/эл.)

Макс. зарядный ток батареи (при 100%-ной нагрузке)

6 A

Зарядная характеристика батареи

IU (DIN 41773)

Допустимая перегрузка/реакция на короткое замыкание на выходе



Перегрузочная способность инвертора

< 125 % на 10 мин

125 % до 150 % на 30 с

> 150 % на 10 с

Перегрузочная способность статического байпаса

150 % постоянно

1000% на 1 период

Реакция на короткое замыкание (байпас имеется)

Немедленное переключение на байпас

Реакция на короткое замыкание (байпас отсутствует)

  1. Ограничение тока до 500 мс
  2. Ограничение тока от 500 мс до 5 с



46 A

43,5 A

Конструкция

Размеры (Ш х В х Г)

450 x 1200 x 670 мм

Масса (без встроенной батареи)

110 кг

Масса (с встроенной батареей)

269 кг

Лаковое покрытие

RAL 7016

Уровень шума

< 52 дБ

Степень защиты

IP 20

соответствие нормам согласно IEC EN 62040

Класс ЭМС

C3

ИБП классификация

VFI SS 111

Прочие параметры

КПД в нормальном режиме (при 100%-ной нагрузке)

> 92 %

КПД при работе от батареи (при 100%-ной нагрузке)

> 95 %

КПД в экономном (автономном) режиме

> 98 %

Макс. коэффициент амплитуды без снижения мощности

3 : 1

Мощность потерь

(при 100%-ной нагрузке и номинальном входном напряжении)

1564 Вт

Требования к месту монтажа

Макс. высота монтажа над уровнем моря

< 1000 м

Снижение мощности при высоте монтажа

над уровнем моря согласно IEC EN 62040-3

1 % на каждые 100 м выше 1000 м до макс. 2000 м

Требуемый расход охлаждающего воздуха

500 м³/ч

Окружающая температура при работе ИБП

от 0 до +40 °C

Температура хранения ИБП

от -10 до +70 °C

Окружающая темп. батареи / Хранение (рекомендуемая окружающая температура для

батареи, см. также инструкцию по эксплуатации батареи)

от 0 до +25 °C

+20 °C

Относительная влажность воздуха (без конденсации)

< 95 %
