Описание

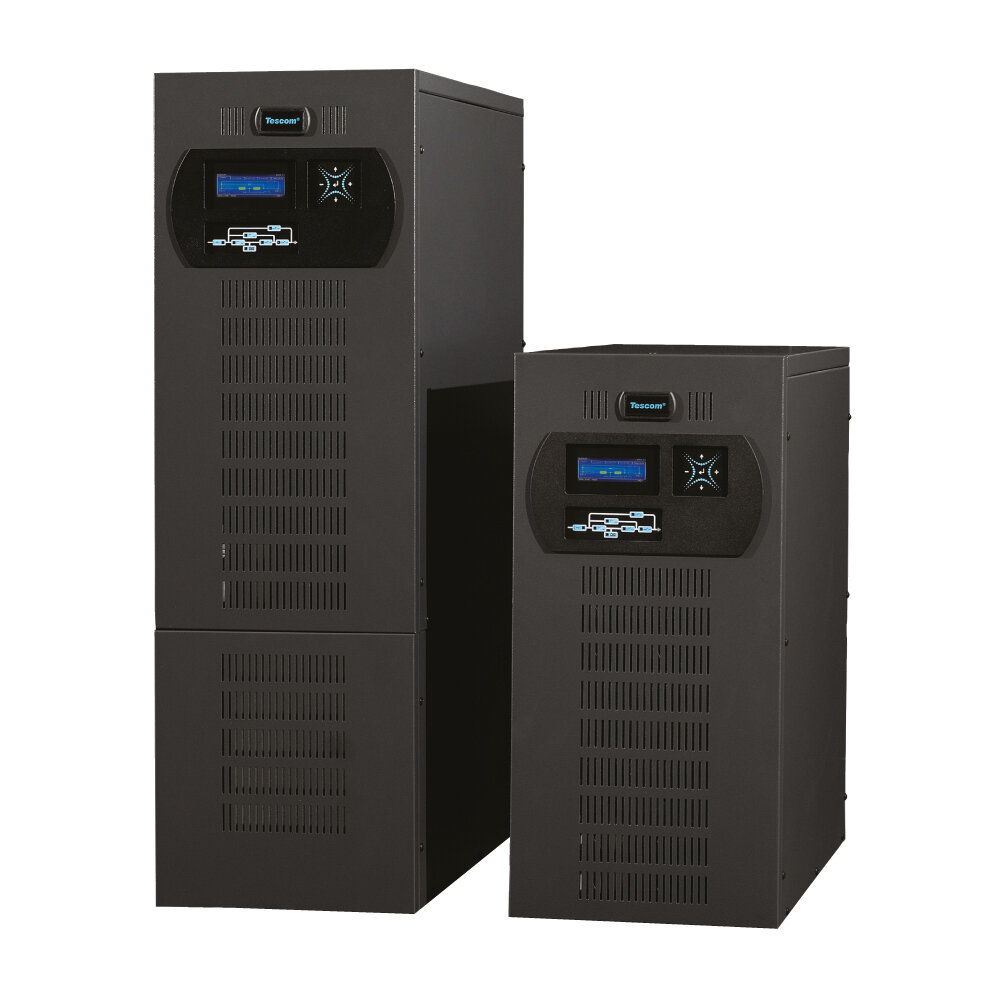

Источники бесперебойного питания Tescom DS Power SH 20 кВА (модель DS320SH) — трехфазное решение двойного преобразования, разработанное как доступная альтернатива старшей линейки DS Power H. Устройство с номинальной мощностью 20 кВА / 18 кВт применяет технологию DSP-управления, обеспечивая стабильную работу в различных условиях без снижения производительности. Благодаря компактности (габариты 1170x300x800 мм с батарейным кабинетом) и эргономичному дизайну, ИБП подходит для административных объектов, магазинов и небольших IT-инфраструктур. Входное напряжение — 380/400 В AC (3Ф + N + З) ±20%, частота — 50/60 Гц ±10%, коэффициент мощности ≥0,99, искажение тока (THDI) ≤3% при 100% нагрузке, напряжение байпаса — 380/400 В AC (3Ф + N, 4-проводное) ±10%.
Tescom DS320SH обеспечивает выходное напряжение 380/400 В AC (3Ф + N) с точностью ±1%, частота — 50/60 Гц с допуском ±2% в синхронизированном режиме или ±0,1% в свободном ходу. Эффективность при 100% нагрузке достигает 94%, крест-фактор — 3:1, гармонические искажения напряжения — менее 2% для линейной нагрузки. Перегрузочная способность: 100–125% нагрузки — 10 минут, 125–150% — 1 минута, выше 150% — переход на байпас. Аккумуляторы — герметичные свинцово-кислотные, 60 элементов (±30 АКБ), напряжение плавающего заряда — ±405 В DC (регулируемое), конец заряда — ±300 В DC (регулируемое), рабочая температура АКБ — 25°C, батарейный кабинет — внешний, прикрепленный в нижней части ИБП.
Физические параметры DS320SH: вес — 51 кг, уровень шума — менее 57 дБА. Устройство сертифицировано по EN62040-1, EN62040-2, EN62040-3, соответствует классу защиты IP20, работает при температуре 0–40°C и относительной влажности до 90% без конденсации, высота над уровнем моря — до 1000 м. Поддерживает коммуникации через RS232, 3 программируемых «сухих» контакта, опционально доступны SNMP, MODBUS, RS485 для мониторинга через ПО T-Mon. Устройство идеально для компактных систем с ограниченной площадью установки.
Ключевые особенности и опции
- Малая занимаемая площадь;
- Современный бестрансформаторный дизайн архитектуры ИБП;
- Коэффициент мощности, равный 0,9 (опционально – 0,8 и 1,0);
- Низкий уровень общих гармонических искажений входного тока (THD);
- Выбираемые входное/выходное напряжение, частота/диапазон;
- Отдельная плата управления для выпрямителя и инвертора;
- Высокий коэффициент входной мощности;
- Высокий КПД - до 94%;
- Функция «холодного» старта;
- Наличие сервисного байпаса;
- Защита от короткого замыкания и перегрузки на выходе;
- Автоматический тест батареи, индикатор оставшегося времени работы батареи;
- Трехуровневая модульная структура с DSP-управлением;
- Опциональные адаптеры SNMP и MODBUS;
- Опционально – панель удаленного мониторинга;
- Многоуровневая система защиты АКБ;
- Режим ЭКО (опция);
Инструкция для Tescom DS Power SH на 10, 15 и 20 кВА
Технические характеристики DS Power DS320SH (20 кВА)
| Модель | DS310SH | DS315SH | DS320SH |
| Мощность (кВА) | 10 | 15 | 20 |
| Вход | |||
| Напряжение | 380/400 В AC 3Ф + N + З ± 20% | ||
| Частота | 50 Гц / 60 Гц, ± 10% | ||
| Коэффициент мощности | ≥ 0.99 (при 100% нагрузке) | ||
| Искажение тока (THDI) при 100% нагрузке | ≤ 3% (зависит от условий подключения к сети) | ||
| Напряжение байпаса | 380/400 В AC 3Ф + N, 4-проводн., ± 10% | ||
| Искажение напряжения | ≤ 10% | ||
| Защита | Предохранители, Допуск по напряжению и частоте | ||
| Выход | |||
| Мощность (кВт) | 9 | 13.5 | 18 |
| Коэффициент мощности (**) | 0.9 | ||
| Напряжение | 380/400 В AC 3Ф + N, ± 1% | ||
| Частота | 50 Гц / 60 Гц | ||
| Допуск по частоте | Синхронизированная линия: ± 2% / Свободный ход: ± 0,1% | ||
| Эффективность (при 100% нагрузке) | 94% | ||
| Crest factor | 3:1 | ||
| Перегрузочная способность | 100% - 125% нагрузка: 10 мин., 125% - 150% нагрузка: 1 мин., большее 150% нагрузка: переход на байпас | ||
| Другие виды защиты | От всех видов КЗ, допустимо отклонение напряжения, защита DC шины, регенеративная нагрузка, ограничение тока | ||
| Искажение напряжения | Линейная нагрузка: < 2% | ||
| Батареи | |||
| Тип | Герметичные свинцово-кислотные необслуживаемые | ||
| Number of batteries | 60 (± 30) АКБ | ||
| Напряжение плавающего заряда | ± 405 VDC (регулируется) | ||
| Напряжение конца заряда | ± 300 VDC (регулируется) | ||
| Батарейный кабинет | Внешний (прикрепленный шкаф в нижней части ИБП) | ||
| Рабочая температура АКБ | 25 ºC | ||
| Защита | 3 уровня оповещений, батарейные предохранители, ограничение тока заряда, температурная компенсация (опция) | ||
| Автоматическая проверка | По-умолчанию каждые 72 часа (регулируется) | ||
| Основное | |||
| Сертификация | EN62040-1, EN62040-2, EN62040-3 | ||
| Пользовательский интерфейс | 4-строчная ЖК-панель, мимическая панель, 5 векторных клавиш управления, сигналы | ||
| Индикация | Уровни напряжения, тока, мощности; крест-фактор, частота, КМ, время сервисного обслуживания | ||
| Дополнительно | Самодиагностика, 3 индикатора времени обслуживания, калибровка через RS232, cчетчик времени работы | ||
| Связь | RS232, 3 программируемых «сухих» контакта | ||
| Входы | Вход аварийного отключения питания (EPO) | ||
| ПО | Стандартное программное обеспечение для управления ИБП T-Mon (3 клиента + 1 сервер управления) | ||
| Журнал сигналов | Стандартный: с временем и датой, на 512 событий | ||
| Защита | Перегрев силового модуля, Перегрузка по току, Сигнал тревоги по высокой температуре | ||
| Рабочая температура | 0ºC - 40ºC | ||
| Класс защиты | IP20 | ||
| Относительная влажность | 90% макс (без конденсации) | ||
| Высота над уровнем моря | < 1000 м | ||
| Шум (дБА) | < 55 дБА | < 57 дБА | |
| Вес (кг) | 47.5 | 49.5 | 51 |
| Габариты (мм) ВxШxГ | 700x300x770 (без бат. кабинета) / 1170x300x800 (с бат.кабинетом 7-9 Ач) | ||
| Опции | |||
| Другие напряжения на входе и выходе | Другие напряжения на входе и выходе | ||
| Adaptors | SNMP, MODBUS, RS485, панель удаленного мониторинга | ||
| ПО | T-Mon Admin Multi UPS мониторинг 10-50-100-200 клиентов, T-Mon Server 50-100-200 клиентов | ||
| (*) Для КМ=0,8 и 1,0 – по запросу | |||
