Описание

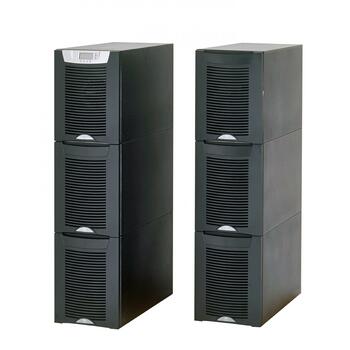

Eaton 9355 – модель трехфазного источника бесперебойного питания (ИБП) двойного преобразования. Eaton 9355 является оптимальным выбором для обеспечения постоянной и надежной защиты сетевых устройств предприятия, серверного оборудования и небольших ЦОДов. Также примерами применения могут служить системы видеонаблюдения или видеостены\видеостолы на основе ЖК-панелей. Поддерживают работу в параллельном режиме без использования промежуточных кабелей связи. Возможна установка дополнительных батарейных модулей. ИБП просты в обслуживании за счет удобного комплектного ПО и встроенного LCD-дисплея.
Инструкция Eaton 9355 20 кВА - 40 кВА
Брошюра Eaton 9355 20 кВА - 40 кВА
Ключевые особенности
- Номинальная мощность Eaton 9355 равна 20 кВА (КМ = 0,9; 18 кВт);
- Оптимизированы для работы с приложениями сетевых инфраструктур, включая серверные комнаты, вычислительное оборудование, небольшие ЦОД;
- Модели с трехфазным входом, трехфазным выходом;
- Бестрансформаторная архитектура с высокими показателями эффективности;
- КПД, достигающий 92%, активная коррекция входного коэффициента мощности (0,99);
- Выходной коэффициент мощности 0,9;
- Параллельная работа двух и более ИБП при отсутствии управляющих кабелей, в целях повышения надежности;
- Технология трехступенчатого заряда аккумуляторных батарей для продления срока службы;
- Полная совместимость с ДГУ (дизель-генераторными установками);
- Компактные габариты, позволяющие использовать один или несколько ИБП в общей системе на минимальной площади;
- Графический ЖК-дисплей с русскоязычным интерфейсом;
- Два коммуникационных разъема X-Slot, последовательный порт, программируемые релейные входы (два) и выход;
Опции
- Изолирующий трансформатор гальванической развязки;
- Аккумуляторные батареи с увеличенным сроком службы (64 Ач, 96 Ач):
- Дополнительные внешние батарейные модули;
- Дополнительный разъем для подключения коммуникационного адаптера Web /SNMP, ModBus / JBus, Relay, Hot Sync, удаленного дисплея ViewUPS;
- Модуль организации параллельной работы;
- Ручной байпас (встроенный);
- Сервисный байпас (внешний);
- Датчик окружающей среды;
- Дополнительное программное обеспечение для управления и мониторинга ИБП;
- Стоечные модули распределения питания (от 4 до 45 розеток)
Модификации
| 1026598 | 9355-20-N-5-1x9Ач-MBS | 20 кВА/18 кВт | 5 мин. | 1684x494x762 | 300 |
| 1026599 | 9355-20-N-13-2x9Ач-MBS | 20 кВА/18 кВт | 13 мин. | 1684x494x762 | 400 |
| 1026600 | 9355-20-N-22-3x9Ач-MBS | 20 кВА/18 кВт | 22 мин. | 1684x494x762 | 500 |
| 1026601 | 9355-20-N-31-4x9Ач-MBS | 20 кВА/18 кВт | 31 мин. | 1684x494x762 | 600 |
| 1022561 | 9X55-BAT5-64x7Ач | 2x32x7 Ач | См. спецификацию | 817x305x699 | 195 |
| 1022562 | 9X55-BAT5-96x7Ач | 3x32x7 Ач | См. спецификацию | 1214x305x699 | 310 |
| 1025169 | 9355-BAT-1x24Ач (30 кВА) | 1x36x24 Ач | См. спецификацию | 1684x494x758 | 510 |
| 1025170 | 9355-BAT-2x24Ач (30 кВА) | 2x36x24 Ач | См. спецификацию | 1684x494x758 | 870 |
Видео
Технические характеристики Eaton Powerware 9355 20 кВА
| Номинальная выходная мощность ИБП (коэфф. мощности 0,9) | |||||||
| кВА | 20 | ||||||
| кВт | 18 | ||||||
| Общие характеристики | |||||||
| КПД в режиме двойного преобразования (при полной нагрузке) | 93% | ||||||
| КПД в режиме двойного преобразования (при нагрузке 50%) | 91% | ||||||
| КПД в режиме высокой эффективности | - | ||||||
| Параллельное подключение по технологии Hot Sync | 4 | ||||||
| Возможность обновления на месте | Присутствует | ||||||
| Топология инвертора / выпрямителя | ШИМ на IGBT- транзисторах | ||||||
| Уровень шума | <50 дБ | ||||||
| Высота | 1000 м без понижения характеристик (макс. 2000 м) | ||||||
| Входные характеристики | |||||||
| Вход | 3 фазы + N + PE | ||||||
| Номинальное напряжение | 220 /380, 230 /400, 240 /415 В, 50 /60 Гц | ||||||
| Диапазон входного напряжения | ±20% от номинала при 100% нагрузке, 50%, +20% от номинала при нагрузке 50% | ||||||
| Диапазон частоты | 45 - 65 Гц | ||||||
| Входной коэффициент мощности | 0,99 | ||||||
| КНИ потребляемого тока | < 4,5% | ||||||
| Плавный наброс нагрузки | Присутствует | ||||||
| Защита от обратного напряжения | Присутствует | ||||||
| Выходные характеристики | |||||||
| Выход | 3 фазы + N + PE | ||||||
| Номинальное напряжение | 220 /380, 230 /400, 240 /415 В, 50 /60 Гц | ||||||
| Искажение выходного напряжения | <3% (100% линейная нагрузка); <5% (стандартная нелинейная нагрузка) | ||||||
| Выходной коэффициент мощности | 0,9 (т.е. 27 кВт при 30 кВА) | ||||||
| Диапазон коэффициента мощности нагрузки | 0,7 индуктивного — 0,8 емкостного характера | ||||||
| Допустимая перегрузка | 10 мин. — 100 -110%; 1 мин. — 110 -125%; 5 сек. — 125-150%; 300 мс > 150% | ||||||
| Допустимая перегрузка при работе на байпасе | 60 мин. — 100 -110%; 10 мин. — 110 -125%; 1 мин. — 125 -150% | ||||||
| Характеристики батарей | |||||||
| Тип | VRLA, NiCD | ||||||
| Метод зарядки | Технология ABM или Float | ||||||
| Температурная компенсация | Дополнительно | ||||||
| Номинальная мощность | 432 В (32*12 В, 216 элем.) | ||||||
| Ток зарядки | По умолчанию 3 A | ||||||
| *Ограничено макс. номиналом входного тока ИБП | |||||||
| Опции | |||||||
|
| Изолирующий трансформатор, батареи с увеличенным сроком службы, ВБМ, разъем X- слот (для подключения адаптеров Web /SNMP, ModBus /JBus, Relay, Hot Sync, удаленного дисплея ViewUPS), модуль параллельной работы Hot Sync, встроенный ручной байпас, внешний сервисный байпас. | ||||||
| Коммуникационные возможности | |||||||
| X-Slot | 2 коммуникационных разъема | ||||||
| Последовательные порты | 1 шт. | ||||||
| Релейные входы /выходы | Программируемые, 2 /1 | ||||||
| Сертификация | |||||||
| Безопасность (сертификация CB) | IEC 62040-1, IEC 60950-1 | ||||||
| EMC | IEC 62040-2 | ||||||
| Производительность | IEC 62040-3 | ||||||
