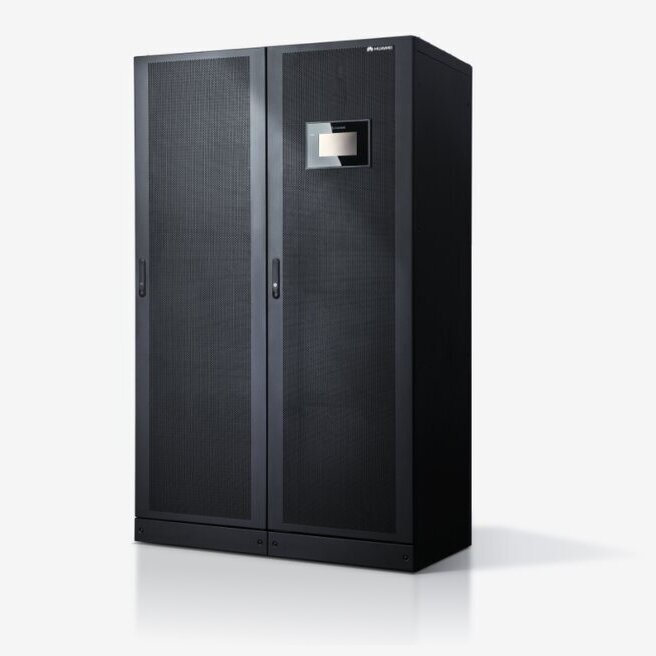

Huawei UPS5000-E 400 кВА - модульный ИБП двойного преобразования (on-line) на силовых модулях 50 кВА, модели UPS5000-E-400K-SM и UPS5000-E-400K-FM: до 8 модулей, то есть до 400 кВА. Шкаф 2000 x 1200 x 850 мм - тот же, что у 500 кВА: 400 кВА - младшая, 8-модульная ступень этого корпуса, входной автомат сети - 800 А/3P. Трёхфазные вход и выход (3Ph+N+PE) 380/400/415 В, выходной коэффициент мощности 1, КПД системы до 96%.
Основное назначение - ЦОД штаб-квартир и резервные ЦОД, интернет-ЦОД и крупные облачные ЦОД. Для ответственных систем, связанных с важными экономическими интересами или общественной безопасностью (центры управления гражданской авиацией, финансовые клиринговые и торговые центры), производитель требует уровень электроснабжения T3 или T4 по TIA942: два ИБП образуют двойную шину, либо ИБП и сеть образуют двойную шину.
Силовые модули, байпасный модуль и модуль управления меняются на горячую - обслуживание и расширение занимают 5 минут, а резервирование модулей убирает единую точку отказа. Входное напряжение 138 - 485 В. Технология интеллектуальной гибернации удерживает ИБП в эффективном режиме; КПД при наиболее часто используемой нагрузке - 95 - 96%. Отдельно iPower выдаёт предварительные предупреждения по ключевым компонентам. Один ИБП - до 800 кВА, экономия занимаемой площади - до 50%.
Ограничение: ИБП не рассчитан на нагрузки с рекуперацией энергии. ИБП предназначен только для коммерческого и промышленного применения и не может быть источником питания устройств жизнеобеспечения.
Токи и сечения даны для полной конфигурации 400 кВА при 380 В; при 400 В токи умножают на 0,95, при 415 В - на 0,92. Условия, для которых даны сечения: кабели гибкие медные на 90 °C; прокладка по кабельной лестнице или кронштейну в один слой (IEC 60364-5-52, E); длина кабелей переменного тока не более 30 м, постоянного не более 50 м; температура 30 °C; потери напряжения менее 3% по переменному и менее 1% по постоянному току. Если ввод сети и ввод байпаса питаются от одного источника, оба кабеля выбирают по сечениям ввода сети. При нелинейной нагрузке сечение нейтрали увеличивают в 1,5 - 1,7 раза.
Цепь
Ток
Сечение кабеля
Рекомендуемый автомат
Сеть (L1, L2, L3, N)
711 А
2 x (4 x 240); PE 240 мм²
800 А/3P
Байпас (L1, L2, L3, N)
608 А
2 x (4 x 240); PE 240 мм²
630 А/3P
Выход (U, V, W, N)
608 А
2 x (4 x 240); PE 240 мм²
630 А/3P
Батарея (+, N, -)
877 А (номинальный), 1051 А (максимальный)
2 x (3 x 240); PE 240 мм²
-
Ток разряда батареи дан для 40 аккумуляторов 12 В при 480 В; максимальный - ток до конечного напряжения 1,67 В на элемент.
Автоматы рекомендованы при токе короткого замыкания в месте установки менее 35 кА. Устройства защиты от токов утечки не рекомендуются: ИБП создаёт большие токи утечки.
Что производитель менял в спецификации
Параметр
Спецификация до 2018 года
Спецификация 2018 года и новее
Напряжение батареи (VRLA), 200 - 800 кВА
360 - 552 В
360 - 528 В
Число аккумуляторов 12 В (VRLA), 200 - 800 кВА
30 - 46
30 - 44
Характеристики Huawei UPS5000-E 400 кВА
Параметр
Значение
Модели
UPS5000-E-400K-SM и UPS5000-E-400K-FM
Номинальная мощность
400 кВА
Силовые модули
до 8 модулей по 50 кВА
Габариты В x Ш x Г, мм
2000 x 1200 x 850
Масса
670 кг (SM) и 710 кг (FM)
Подвод кабелей
сверху или снизу
Степень защиты
IP20 (IP21 - опция)
Входная схема
трёхфазная, 3Ph+N+PE
Номинальное входное напряжение
380/400/415 В
Диапазон входного напряжения
138 - 485 В; 305 - 485 В при 100% нагрузки и температуре 30 °C, при 40 °C полная нагрузка - при фазном напряжении от 187 В; 138 - 305 В при нагрузке 40 - 100%
Диапазон входной частоты
40 - 70 Гц
Входной коэффициент мощности
0,99
THDi входа
менее 3% при полной линейной нагрузке
Частота входа байпаса
50/60 Гц ±6 Гц (допуск регулируется в пределах 0,5 - 6 Гц, по умолчанию ±2 Гц)
Напряжение батареи
360 - 528 В (VRLA); 512 В (литий-ионные Huawei SmartLi)
Число аккумуляторов 12 В (VRLA)
30 - 44, по умолчанию 40; при 34 аккумуляторах мощность снижается до 0,9 номинальной, при 32 и 30 - до 0,8
Выходная схема
трёхфазная, 3Ph+N+PE
Выходное напряжение
380/400/415 В ±1%
Выходной коэффициент мощности
1
THDv выхода
менее 1% при линейной нагрузке
Время переключения на байпас
0 мс (без перерыва), не более 20 мс (с перерывом)
Перегрузочная способность
100 - 110% - 60 минут, 110 - 125% - 10 минут, 125 - 150% - 1 минута, свыше 150% - 200 мс; затем переход на байпас
КПД системы
до 96%
Рабочая температура
0 - 40 °C
Температура хранения
от -40 до +70 °C
Относительная влажность
0 - 95% без конденсации
Высота над уровнем моря
до 2000 м; выше 2000 м и до 4000 м - со снижением мощности
