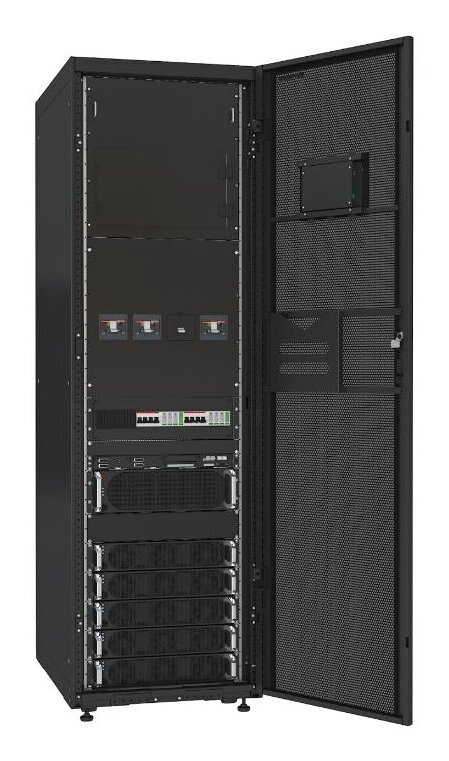

Huawei UPS5000-E 120 кВА - модульный ИБП двойного преобразования (on-line), модель UPS5000-E-120K-FM на силовых модулях 30 кВА: от 1 до 4 модулей, то есть 30, 60, 90 или 120 кВА. Трёхфазные вход и выход (3Ph+N+PE) 380/400/415 В, выходной коэффициент мощности 1, КПД системы до 96%. Шкаф 2000 x 600 x 850 мм (В x Ш x Г).
Основное назначение - малые и средние ЦОД, региональные ЦОД крупных предприятий, узлы связи, диспетчерские и центры управления.
Силовые модули, байпасный модуль и модуль управления меняются на горячую - обслуживание и расширение занимают 5 минут, а резервирование архитектуры убирает единую точку отказа. Входное напряжение 138 - 485 В. КПД системы 96%, высокий КПД держится и при малой нагрузке. Отдельно iPower выдаёт предварительные предупреждения по ключевым компонентам. Конструкция компактная: экономия занимаемой площади - 50%.
Ограничение: ИБП не поддерживает нагрузки с рекуперацией энергии - лифты, медицинские КТ, станки для резки полупроводников и другие двигательные нагрузки с инверторами рекуперации. ИБП предназначен только для коммерческого и промышленного применения и не может быть источником питания устройств жизнеобеспечения.
Токи и сечения даны для полной конфигурации 120 кВА при 380 В; при 400 В токи умножают на 0,95, при 415 В - на 0,92. Условия, для которых даны сечения: кабели одно- или многожильные гибкие, медная жила, изоляция на 90 °C; прокладка по стене или полу (IEC 60364-5-52, C); температура 30 °C; потери напряжения менее 3% по переменному и менее 1% по постоянному току. Если ввод сети и ввод байпаса питаются от одного источника, оба кабеля выбирают по сечениям ввода сети. При нелинейной нагрузке сечение нейтрали увеличивают в 1,5 - 1,7 раза.
Цепь
Ток
Сечение кабеля
Рекомендуемый автомат
Сеть (L1, L2, L3, N)
220 А
4 x 95 мм²
250 А/3P
Байпас (L1, L2, L3, N)
182 А
4 x 70 мм²
250 А/3P
Выход (U, V, W, N)
182 А
4 x 70 мм²
250 А/3P
Батарея (+, N, -)
263 А (номинальный), 315 А (максимальный)
3 x 120 мм²
-
Заземление (PE)
-
50 мм²
-
Ток разряда батареи дан для 40 аккумуляторов 12 В при 480 В; максимальный - ток до конечного напряжения 1,67 В на элемент.
Автоматы рекомендованы при токе короткого замыкания в месте установки менее 36 кА. Устройства защиты от токов утечки не рекомендуются: ИБП создаёт большие токи утечки.
Характеристики Huawei UPS5000-E 120 кВА
Параметр
Значение
Модель
UPS5000-E-120K-FM
Номинальная мощность
120 кВА
Силовые модули
до 4 модулей по 30 кВА
Габариты В x Ш x Г, мм
2000 x 600 x 850
Подвод кабелей
сверху; снизу - со шкафом ввода кабелей - опция
Степень защиты
IP20
Входная схема
трёхфазная, 3Ph+N+PE
Номинальное входное напряжение
380/400/415 В
Диапазон входного напряжения
138 - 485 В; 305 - 485 В при 100% нагрузки и температуре 0 - 30 °C, при 30 - 40 °C полная нагрузка - при фазном напряжении от 187 В; 138 - 305 В при нагрузке 40 - 100%
Диапазон входной частоты
40 - 70 Гц
Входной коэффициент мощности
0,99
THDi входа
менее 3% при линейной нагрузке
Частота входа байпаса
50/60 Гц ±6 Гц (допуск регулируется в пределах 0,5 - 6 Гц, по умолчанию ±2 Гц)
Напряжение батареи
360 - 528 В (VRLA); 512 В (литий-ионные Huawei SmartLi)
Число аккумуляторов 12 В (VRLA)
30 - 44; при 34 аккумуляторах мощность снижается до 94%, при 32 и 30 - до 80%
Выходная схема
трёхфазная, 3Ph+N+PE
Выходное напряжение
380/400/415 В ±1%
Выходной коэффициент мощности
1
THDv выхода
менее 1% при линейной нагрузке
Время переключения на байпас
0 мс (без перерыва), не более 20 мс (с перерывом)
Перегрузочная способность
при 0 - 30 °C: 100 - 110% - 60 минут, 110 - 125% - 10 минут, 125 - 150% - 1 минута; при 30 - 40 °C: 110 - 125% - 3 минуты, 125 - 150% - 30 секунд; свыше 150% - 200 мс. По истечении времени - переход на байпас, если байпас в норме, иначе выход отключается
КПД системы
до 96%
Рабочая температура
0 - 40 °C
Температура хранения
от -40 до +70 °C
Относительная влажность
0 - 95% без конденсации
Высота над уровнем моря
до 1000 м; выше 1000 м и до 4000 м - со снижением мощности
