Доступные мощности: от 150 кВА до 3400 кВА
Производитель: ИБП Vertiv (Emerson, Liebert, Chloride)
Сферы применения: Инфраструктуры, Промышленность, Серверы и сфера IT, Сфера обслуживания, Телекоммуникации, Транспорт, ЦОД
Тип: On-line
Модульный: Да
Мощность, кВА: 400
Кол-во фаз вход/выход: 3:3
Напряжение: 380, 400, 415, 440
Подключение в параллель: До 8 ИБП
Трансформатор гальванической изоляции: Нет
Формфактор: Модульный (Modular)

Настройка и инструкция

Открыть брошюру (PDF) Liebert Trinergy CUBE 400 кВА
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: spbinfo@jetushkauni-jet.ru или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Компания «Юниджет»:

Для того, чтобы купить ИБП Liebert Trinergy CUBE, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

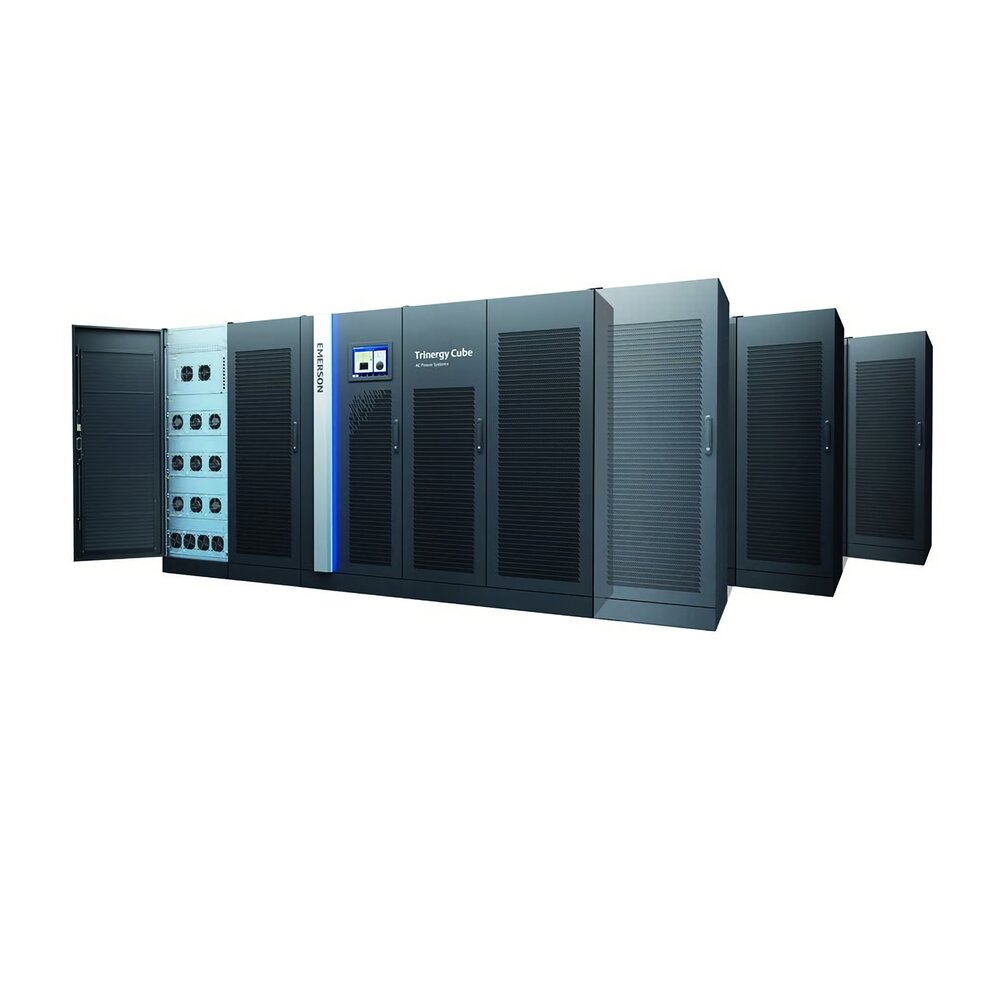

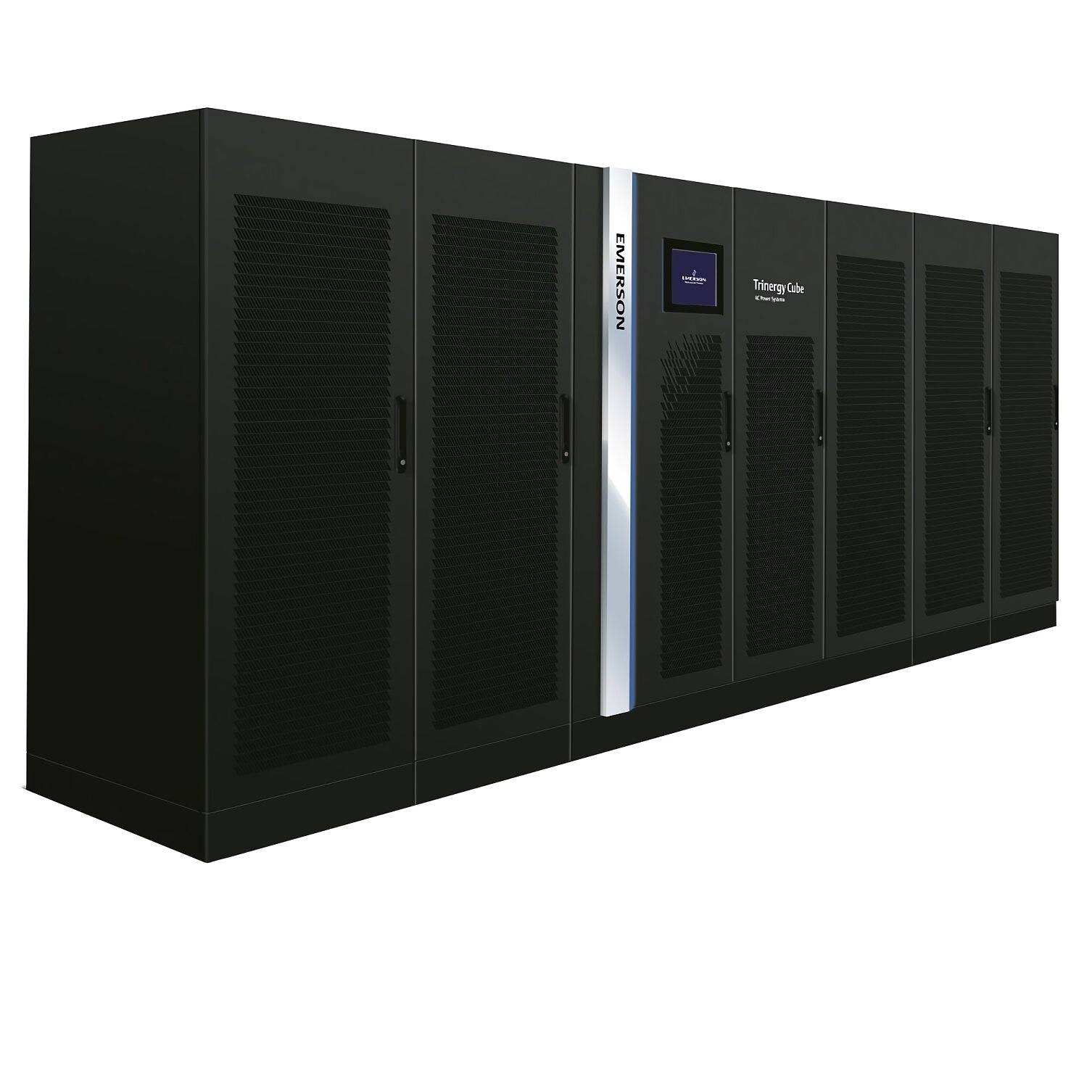

Chloride (Liebert) Trinegy CUBE является эволюцией ИБП серии Trinergy и включает в себя все достоинства предшественника, а так же позволяет масштабировать общую мощность системы бесперебойного питания вплоть до 27 мВА. Эта серия совмещает в себе весь прошлый опыт компаний Emerson и Chloride в разработке ИБП и оптимизирована для промышленного использования. Конструктивно продуманны различные варианты размещения оборудования, оптимизировано соотношение площади, которую занимает оборудование, и его мощности на один модуль. Помимо прочего, были упрощены обслуживание и монтаж системы в рамках ее развертывания или наращивания имеющихся мощностей.

На текущий момент времени Trinergy Cube является вершиной продуктовой линейки оборудования сферы обеспечения бесперебойного питания компании Vertiv в частности и одним из самых мощных решений на рынке ИБП вообще.


Расширенная брошюра Liebert Trinergy Cube

Инструкция по установке Liebert Trinergy Cube


Ключевые особенности

  • Бескомпромиссное решение для крупных дата-центров, построенное на блоках по 200 кВт или 400 кВт, обеспечивающее суммарную мощность до 3400 кВА (3,4 мВА) для отдельной системы или до 27 мВА для параллельной системы (до 8 ИБП), с поддержкой «горячей» масштабируемости. ИБП способен обеспечить защиту ЦОД максимальных уровней Tier;
  • Средняя эффективность — 98,5%, что является рекордным показателем для систем подобного уровня. Максимальная эффективность достигает 99,5%;
  • Высококачественные технологии, примененные в ИБП, включают в себя IGBT-транзисторы последнего поколения, трехуровневую топологию выпрямителя и инвертора, поддержку трех динамических режимов работы (VFI, VFD, VI);
  • Встроенная многоуровневая система самопроверки внутренних компонентов — конденсаторов, IGBT-транзисторов, вентиляторов системы охлаждения, контакторов и аккумуляторных батарей, для выявления потребности в сервисном обслуживании для предотвращения критических ситуаций;
  • Полное журналирование всех событий с подробным представлением данных по каждому событию, что дает возможность обслуживающему персоналу оперативно решать возникающие проблемы;
  • Гибкая и масштабируемая архитектура ИБП позволяет размещать систему в разных положениях, что дает возможность для установки в самых разных помещениях, экономя при этом доступное место;
  • Модульная архитектура позволяет постепенно наращивать необходимую мощность, не прибегая к существенным затратам на полное переоборудование энергетической инфраструктуры комплекса ЦОД;
  • Упрощенная кабельная маршрутизация с удобным доступом к сетям ввода/вывода;
  • Интеллектуальная адаптация под текущую мощность для экономии и энергоэффективности;
  • Сертификация на работу в сейсмоопасных регионах позволяет эксплуатировать ИБП без опасности выхода из строя из-за вибраций;
  • Максимальная рабочая температура в непрерывном режиме работы, при которой не наблюдается деградации компонентов, достигает 55 градусов Цельсия;
  • Гибкая регулировка мощности входного тока для соответствию требованиям к защите;
  • Адаптация к различным режимам работы позволяет ИБП иметь высокий уровень отклика как к неисправностям —  включая отклонения напряжения, короткие замыкания, так и к типу подключенной нагрузки;
  • Удобный сенсорный LCD-дисплей диагональю 12 дюймов с графическим интерфейсом, удобной индикацией, поддержкой вывода автоматически составленных графиков работы;
  • Широчайшие возможности для цифровой интеграции ИБП в цифровую инфраструктуру предприятия, поддержка протоколов MODBUS RTU, MODBUS / TCP или JBUS, поддержка SNMP и дополнительных плат расширения (два слота)

Технические характеристики Liebert Trinergy CUBE 400 кВА

Диапазон мощности системы от 150 кВт до 27 МВт

Адаптивная номинальная мощность модуля (кВА)

до 200 / 400

Hоминальная мощность модуля (кВт)

до 200 / 400

Общие сведения

Средний КПД

98,5 %

Максимальный КПД

до 99,5 %

Воздушный поток (м3/ч)

до 1 450 (Модуль питания 200 кВт) / 2 600 (Модуль питания 400 кВт)

Рассеивание тепла при полной нагрузке в режиме VFI (кВт)

7,7 (Модуль питания 200 кВт) / 15,4 (Модуль питания 400 кВт)

Параллельная конфигурация

До 10 модулей питания в одном блоке, до 8 блоков в параллельной системе

Горячая замена модулей питания

Да

Выдерживаемый ток

до 100

Акустический шум (дБ)

65 дБА (при неполной нагрузке)

Максимальная высота размещения (м)

1000 м без снижения номинальных характеристик

Рабочая температура (°C)

0 – 55

Вход

Конфигурация входа

3 фазы + N + PE, 3 фазы + PE

Диапазон входного напряжения (В)

200–480

Диапазон входной частоты, Гц

45–65

Входной коэффициент мощности

0,99

Суммарный коэффициент гармонических искажений по току (THDI) на входе

3 %

Функция плавного пуска

Да

Защита от обратного тока

Дополнительно

Выход

Конфигурация выхода

3 фазы + N + PE, 3 фазы + PE

Настраиваемое номинальное напряжение

380 В, 400 В, 415 В, 440 В, 50/60 Гц

Допустимый коэффициент мощности нагрузки

до 1, независимо от коэф. мощности (с отставанием или опережением) без ухудшения характеристик; пик-фактор до 3:1

Коэффициент гармонических искажений на выходе (UTHD)

< 3 % (100 % линейная нагрузка); < 5 % (нелинейная нагрузка)

Перегрузка (инвертор)

см. динамические характеристики Trinergy Cube

Ток короткого замыкания (А)

до 650 A (Модуль питания 200 кВт) / 1 300 A (Модуль питания 400 кВт)

Общие характеристики

Интерфейс пользователя

12-дюймовый сенсорный экран, Поддержка протоколов Web, SNMP, MODBUS/Jbus

Поддержка нескольких языков

Стандарт

Аккумуляторная батарея

Тип

VRLA, Li-IOn, Flywheel (по запросу)

Способ зарядки

Технология ABM или непрерывный заряд

Диапазон напряжения

396–700 В

Размеры и вес

(Ш х Г х В, мм)

(кг)

Модуль питания 200 кВт

500 x 910 x 1 950

465

Модуль питания 400 кВт

675 x 910 x 1 950

610

Блок ввода/вывода 600 A

1 150 x 910 x 1 950

800

Блок ввода/вывода 1 200 A

1 625 x 910 x 1 950

1 000

Блок ввода/вывода 2 400 A

2 150 x 910 x 1 950

1 300

Блок ввода/вывода 3 000 A

3 800 x 910 x 1 950

По запросу

Блок ввода/вывода 4 000 A

2 700 x 1 820 x 1 950  (при установке встык)

По запросу

Блок ввода/вывода 5 000 A

3 050 x 1 820 x 1 950  (при установке встык)

По запросу

Принадлежности

Внешний батарейный шкаф для требуемого времени автономной работы (аккумуляторы Li-Ion, VRLA, Flywheel по запросу), интерфейсные платы Intellislot, сервисный байпас

Коммуникационный обмен

Разъемы

2 разъема IntelliSlot

Протоколы

SNMP, MODBUS TCP/IP, MODBUS RTU

Входы/выходы

9/8 программируемых

Соответствие стандартам

Безопасность

IEC 62040-1, IEC 60950-1

ЭМС

IEC 62040-2

Производительность

IEC 62040-3
