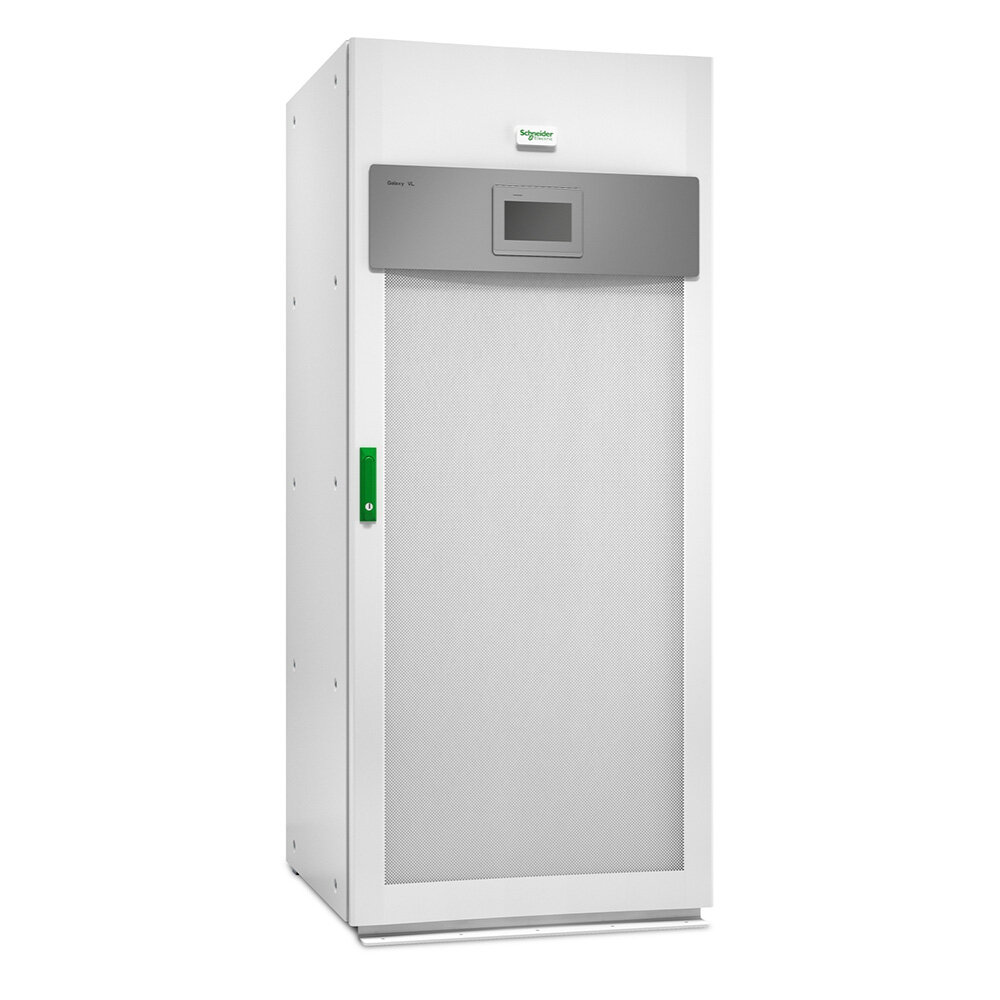

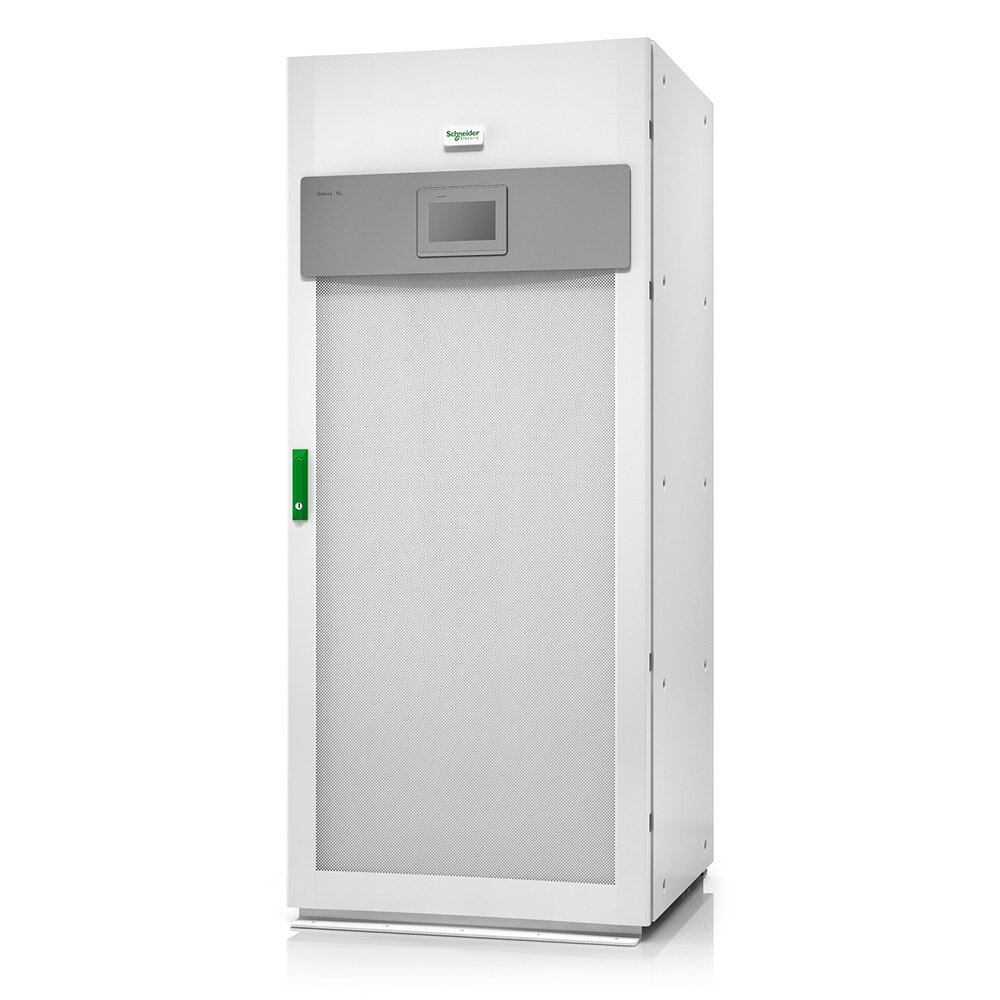

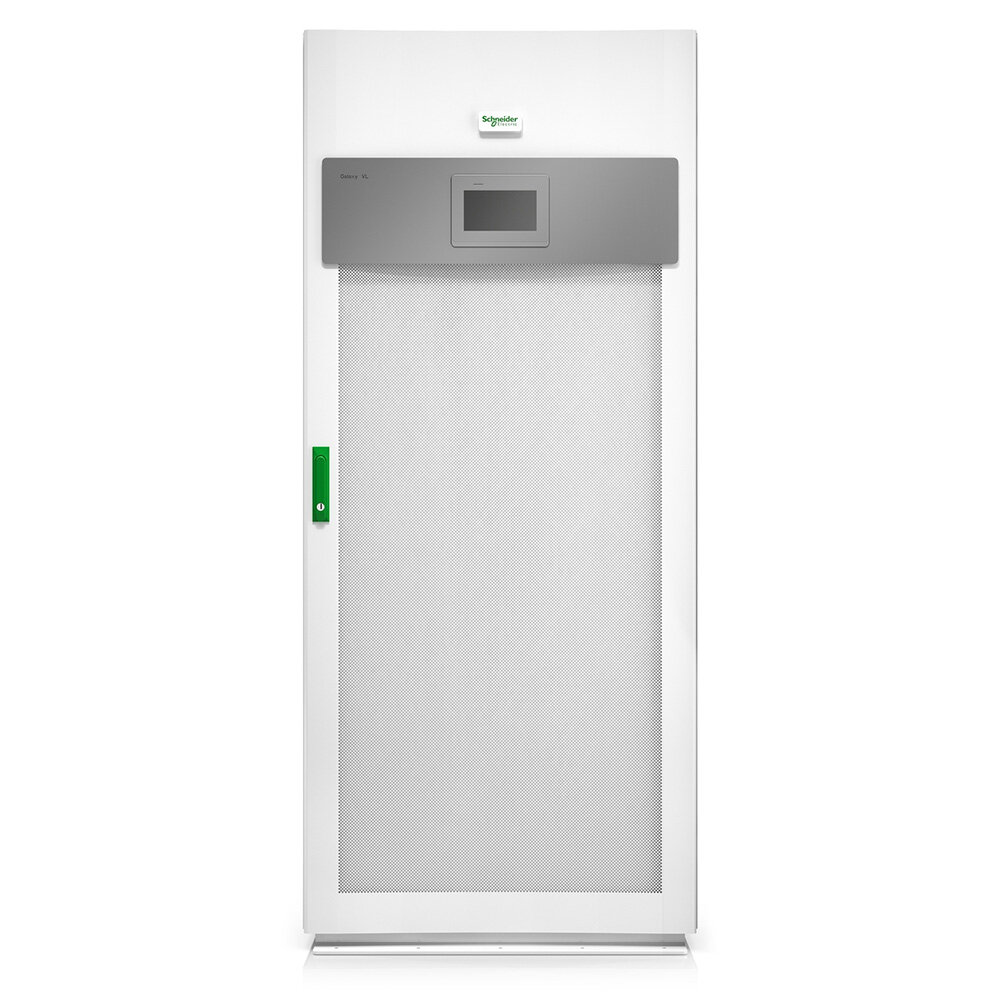

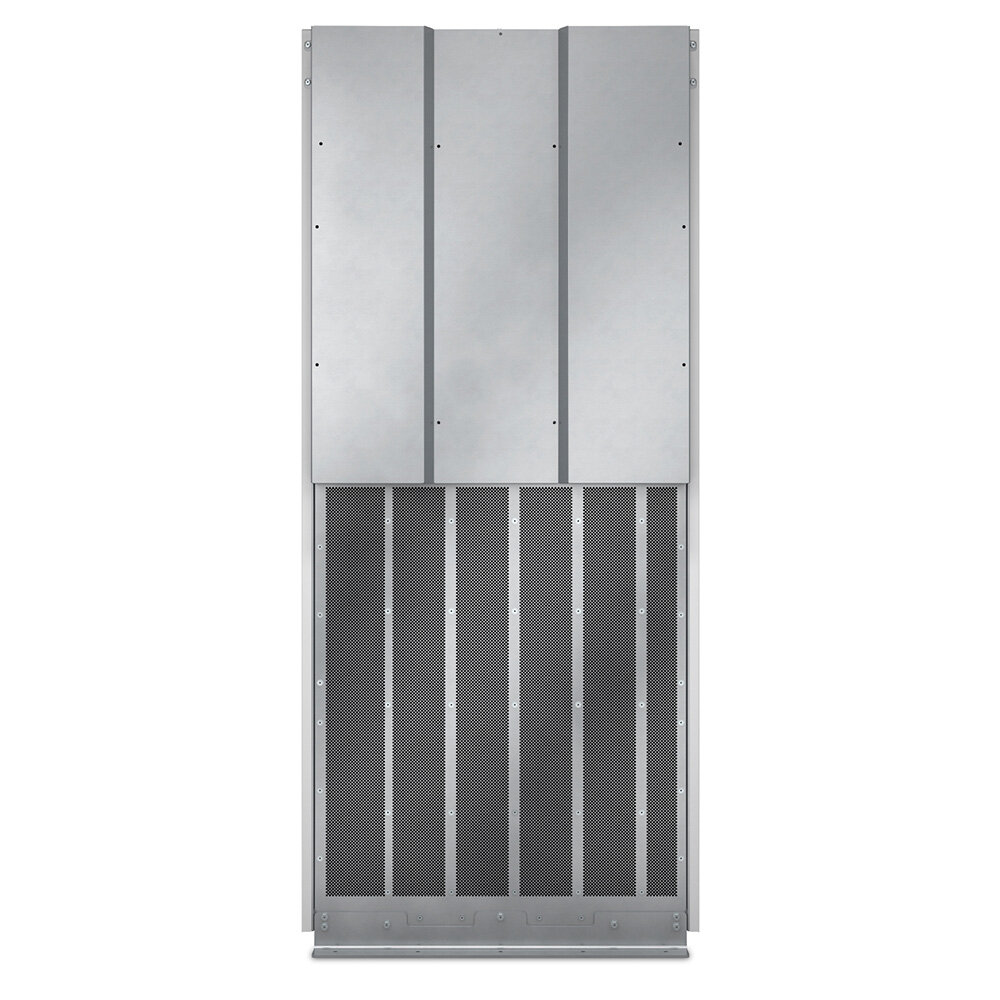

Galaxy VL 250 кВА

Напряжение (В)

380

400

415

440

480

Вход

Подключения

Одиночный ввод питания: 4-проводное (L1, L2, L3, N, PE) или

3-проводное (L1, L2, L3, PE)

Двойной ввод питания: 3-проводное (L1, L2, L3, PE)

Одиночный ввод питания: 4- проводное5 (L1, L2, L3, N, G) или

3-проводное5 (L1, L2, L3, G)

Двойной ввод питания: 3- проводные5 (L1, L2, L3, G)

Диапазон входного напряжения (В)

331-437

340-460

353-477

374-506

408-552

Частота (Гц)

40–70

Номинальный входной ток (А)

395

374

360

340

311

Максимальный входной ток (A)

455

449

432

408

373

Ограничение входного тока (A)

455

455

450

420

385

Суммарное значение коэффициента нелинейных искажений тока на входе (THDI)

< 3 % при нагрузке 100 %

Входной коэффициент мощности

> 0,99 при нагрузке > 25 %, 0,95 при нагрузке > 15 %

Защита

Встроенная защита от обратных токов и предохранители

Плавный старт

Настраиваемый 1-300 секунд

Байпас

Подключения

4-проводное (L1, L2, L3, N, PE) или 3-проводное (L1, L2, L3, PE)

4-проводное (L1, L2, L3, N, G) или

3-проводное (L1, L2, L3, G)

Диапазон напряжений байпаса (В)

342-418

360-440

374-457

396-484

432-528

Частота (Гц)

50 или 60

Диапазон частот (Гц)

Программируемый: ±1, ±3, ±10. Значением по умолчанию является ±3.

Номинальный ток байпаса (А)

384

364

351

331

304

Максимальный уровень тока короткого замыкания на входе (три цикла)

65 кА Icw

25 кА Icw со шкафом сервисного байпаса 45 кА Icw со шкафом с нижним вводом

45 кА Icc с выключателем обратного питания байпаса, установленным в ИБП

65 kAIC

65 kAIC со шкафом сервисного байпаса 45 kAIC со шкафом с нижним вводом

45 kAIC с

выключателем обратного питания байпаса, установленным в ИБП

Значение тиристора I2t (A2s)

3,1 МА2с

Параметры защиты от обратных токов

1: Установка на входе выключателя с размыкателем шунта, подключенным к ИБП, ИЛИ

2: Установка со шкафом сервисного байпаса, ИЛИ

3: Установка комплекта выключателя обратного питания в ИБП.

Выход

Подключения6

4-проводное (L1, L2, L3, N, PE) или 3-проводное (L1, L2, L3, PE)

4-проводное (L1, L2, L3, N, G) или

3-проводное (L1, L2, L3, G, GEC7)

Регулировка выходного напряжения

Симметричная нагрузка ± 1 % Асимметричная нагрузка ± 3 %

Перегрузочная способность

150 % за 1 минуту, 125 % за 10 минут (штатный режим работы)

125 % за 1 минуту (работа от батареи)

110 % непрерывно, 1600 % за 100 мс (режим байпаса)

150 % за 1 минуту,

125 % за 10 минут (штатный режим работы)

125 % за 1 минуту (работа от батареи) 125 % непрерывно,

1600 % за 100 мс (режим байпаса)

Динамическая реакция на нагрузку

±5 % через 2 мс, ±1 % через 50 мс

Коэффициент выходной мощности

1

Номинальный выходной ток (А)

380

361

348

328

301

Выходная частота (Гц)

50/60 (синх. с байпасом), 50/60 Гц ±0,1 % (без синхронизации)

Синхронизированная скорость нарастания (Гц/с)

Программируемый: 0,25, 0,5, 1, 2, 4, 6

Общее гармоническое искажение напряжения (THDU)

< 1 % для линейной нагрузки, < 5 % для нелинейной нагрузки

Классификация исполнения выхода (согласно IEC/EN62040-3)

VFI-SS-111

Коэффициент амплитуды нагрузки

2,5

Коэффициент мощности нагрузки

От 0,5 (опережающий) до 0,5 (запаздывающий) без снижения номинальных рабочих характеристик

Батарея

Мощность зарядки в % от выходной мощности

Нагрузка 0-40 %: 80 %

Нагрузка 100 % 15 %

Нагрузка 0-40 %: 80 %

Нагрузка 100 % 20 %

Максимальная мощность зарядки (кВт)

Нагрузка 0-40 %: 200

Нагрузка 100 %: 37.5

Нагрузка 0-40 %: 200

Нагрузка 100 %: 50

Номинальное напряжение батареи (В постоянного тока)

480 для 40 батарей

576 для 48 батарей

Номинальное напряжение холостого хода (В постоянного тока)

545 для 40 батарей

654 для 48 батарей

Максимальное напряжение при ускоренном заряде (В постоянного тока)

571 для 40 батарей

685 для 48 батарей

Температурная компенсация (на ячейку)

-3,3 мВ/°C, для T ≥ 25 °C, 0 мВ/°C, для T < 25 °C

Напряжение в конце разряда при полной нагрузке (В постоянного тока)

384

Напряжение в конце разряда при отсутствии нагрузки (В постоянного тока)

420

Ток аккумуляторной батареи при полной нагрузке и номинальном напряжении батареи (A)

543

Ток аккумуляторной батареи при полной нагрузке и минимальном напряжении батареи (A)

678

Пульсация тока

< 5 % C20 (время автономной работы 5 минут)

Тестирование батареи

Ручное/автоматическое (на выбор)

Максимальный номинал тока короткого замыкания

30 кА

Эксплуатация

Хранение

Температура

от 0 °C до 40 °C без снижения нагрузки.

от -25 °C до 55 °C для систем без батарей

Относительная влажность

0-95 % без конденсации

10-80 % без конденсации

Высота над уровнем моря

Предназначен для эксплуатации на высоте 0-3000 м над уровнем моря.

Требуется снижение от 1000-3000 м с принудительным воздушным охлаждением:

До 1000 м: 1,000

До 1500 м: 0,975

До 2000 м: 0,950

До 2500 м: 0,925

До 3000 м: 0,900

Требуется снижение от 1000-3000 м с конвекционным охлаждением:

До 1000 м: 1,000

До 1500 м: 0,985

До 2000 м: 0,970

До 2500 м: 0,955

До 3000 м: 0,940

Уровень шума на высоте 1 м от поверхности

62 дБ при нагрузке 70 %

69,5 дБ при нагрузке 100 % для систем 400 В

Класс защиты

IP20

Цвет

RAL 9003, уровень блеска 85 %
