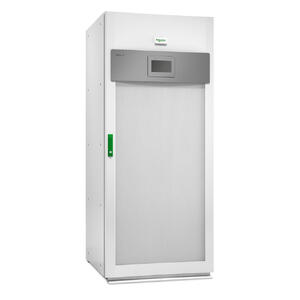

Galaxy VL

Выберите мощность:
Galaxy VL
Доступные мощности: 200 кВА - 500 кВА

Производитель:APC
Тип:On-line
Мощность, кВА:200, 250, 300, 350, 400, 450, 500
Кол-во фаз вход/выход:3:3
Формфактор:Кабинет (Башня)
Интерфейсы:сухие сигнальные контакты + 2 cлота для интерфейса обмена информацией + RS-232
Трансформатор гальванической изоляции:Нет
Применение:Инфраструктуры, Промышленность, ЦОД, Телекоммуникации, Транспорт, Серверы и сфера IT


Настройка и инструкция

Открыть брошюру Galaxy VL
Запрос коммерческого предложения
Цена: 24 565 560 руб. формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: order@uni-jet.com или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее

АртикулНаименованиеЦена
GVL300K500DSSchneider Electric Galaxy VL UPS 300 scalable to 500 kW, UPS, AC 380/400/415/440/480 V, 300 kW, 300kVA, 3-phase, no battery, white, RAL 9003, with Start-Up Service 5X824 565 560 руб.

Стоимость может быть изменена без предварительного уведомления. Информация об оферте.


Мы занимаемся обслуживанием оборудования APC по всей России - установкой, наладкой и ремонтом. Подробнее

Компания «Юниджет»:

Для того, чтобы купить ИБП или иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

Российские аналоги с малым сроком поставки

Все российские ИБП

Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.

  • Высочайшее качество

    ENTEL HPX

    Мощность от 100 до 800 кВА
    Фазы вх/вых 3:3, 3:1
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 200–2400 кг
    IP 20–51
    Шум 58–47 дБ
    Габариты(Ш×В×Г) 600–2500 мм 800–2000 мм 200–1200 мм
    Подробнее
  • Лучшее решение

    ENTEL MPX

    Мощность от 10 до 300 кВА
    Фазы вх/вых 3:1, 1:1, 3:3
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 80–1100 (без бат.) кг
    IP 20–51
    Шум 48–70 дБ
    Габариты(Ш×В×Г) 280–1400 мм 700–1905 мм 780–850 мм
    Подробнее

  • ВИМП АСБП

    Мощность от 10 до 500 кВА
    Фазы вх/вых 3:1, 3:3
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 120–900 кг
    IP 20
    Шум 55–65 дБ
    Габариты(Ш×В×Г) 250–1300 мм 650–2000 мм 562–1100 мм
    Подробнее

  • ВИМП МСБП

    Мощность от 60 до 600 кВА
    Фазы вх/вых 3:3
    Трансформатор г. и. Нет
    Модульный Да
    Вес 120–200 кг
    IP 20
    Шум 55–72 дБ
    Габариты(Ш×В×Г) 600–2000 мм 1100–2000 мм 900–1050 мм
    Подробнее
  • Модульный ИБП

    ENTEL IPS

    Мощность от 50 до 800 кВА
    Фазы вх/вых 3:3, 3:1
    Трансформатор г. и. Нет
    Модульный Да
    Вес 200–1000 кг
    IP 20–41
    Шум 55–75 дБ
    Габариты(Ш×В×Г) 600–2400 мм 1200–2000 мм 800–1000 мм
    Подробнее

  • ВИМП БСБП

    Мощность от 20 до 200 кВА
    Фазы вх/вых 3:1, 3:3
    Трансформатор г. и. Нет
    Модульный Да
    Вес 43–160 кг
    IP 20
    Шум 56–65 дБ
    Габариты(Ш×В×Г) 485 мм 397–1550 мм 700–916 мм
    Подробнее

  • ВИМП ССБП

    Мощность от 1 до 25 кВА
    Фазы вх/вых 1:1, 3:1, 3:3
    Трансформатор г. и. Нет
    Модульный Нет
    Вес 7–25 кг
    IP 20
    Шум 50–65 дБ
    Габариты(Ш×В×Г) 438 мм 86–130 мм 437–880 мм
    Подробнее

Описание

Galaxy VL – трехфазная модель ИБП (UPS) двойного преобразования от Schneider Electric. Высокоэффективное и компактное (по меркам класса) решение для обеспечения непрерывности производственных процессов, защиты телекоммуникационного оборудования и серверных кластеров в ЦОД. Обладает высокой эксплуатационной готовностью, поддерживает работу с различными типами аккумуляторных батарей. Имеет передовую модульную архитектуру в моноблочном формате.

Инструкция Galaxy VL

Руководство по установке Galaxy VL

Расширенные технические характеристики Galaxy VL

Ключевые особенности

  • Доступные варианты мощности Galaxy VL - 200 кВА, 250 кВА, 300 кВА, 350 кВА, 400 кВА, 450 кВА и 500 кВА - в зависимости от количества предустановленных силовых модулей в кабинет;
  • Разработаны для применения в ЦОД, крупных промышленных производственных и обрабатывающих предприятиях, для административных объектов;
  • Мощность одного силового модуля — 50 кВт;
  • Внутренне резервирование по схеме N+1 или N+0 на уровне всей системы и отдельных модулей;
  • Поддержка параллельного резервирования до 2 мВт;
  • Широкий диапазон входных напряжений (±15 %);
  • КПД при полной нагрузке доходит до 97%, в ЭКО-режиме — до 99%;
  • Единичный коэффициент мощности (КМ) на выходе ИБП;
  • Максимальный ток короткого замыкания, равный 65 кА;
  • Поддержка одинарного и двойного вводов электропитания, 3-х и 4-проводных подключений;
  • Отказоустойчивая система воздущного охлаждения с фильтром;
  • Поддержка как свинцово-кислотных и никель-кадмиевых, так и литий-ионных батарей;
  • Поддержка высокой скорости заряда аккумуляторных батарей;
  • Фронтальное обслуживание, минимальное занимаемое шкафом место (0,8 м2), верхний кабельный ввод;
  • Встроенная сетевая карта, Modbus, одинарный и двойной вводы питания, воздушные фильтры и сухие контакты;

Опции

  • Шкаф с литий-ионными батареями;
  • Комплект параллельной работы;
  • Шкаф механического байпаса;
  • Плата сетевого управления;
  • Шкаф с кабельными вводами снизу;
  • Комплект внутренней защиты от обратного тока;
  • Комплект батарейного автомата;
  • Комплект системы блокировки Kirk Key (480 В;)
  • Комплект воздушного фильтра;
  • Шкаф традиционных батарей (400 В);
  • Набор для сейсмозащиты;
  • Короб для батарейного автомата (400 В).

Технические характеристики

Galaxy VL

Основные особенности

Номинальная мощность (кВ·А = кВт)

200, 250, 300, 350, 400, 450, 500

Масштабируемость

С 200 кВт до 500 кВт с шагом 50 кВт на силовой модуль

Номинальная мощность N+1

200, 250, 300, 350, 400, 450

Техническая номинальная мощность

500 кВт

Топология

Онлайн, двойное преобразование, ECOnversion

Основные функции



Модульная конструкция

Силовой модуль, модуль управления, блок

питания

Элементы Live Swap

Силовой модуль

Дисплей

Цветной сенсорный дисплей, 7 дюймов, мнемосхема на экране

Тип шкафа

Автономный, белый (RAL9003)

Эффективность



Режим двойного

преобразования

> 97 %

ECOnversion

До 99 %

Режим ECO

До 99 %

Вход



Номинальное напряжение

380/400/415/440/480 В пер. тока

Диапазон входных напряжений (фаза-фаза)

331–552 В

Одиночный/двойной ввод

Одиночный ввод по умолчанию. Простое преобразование в двойной.

Соединения

Одиночный ввод: три фазы + нейтраль + заземление, двойной ввод: три фазы + заземление

Коэффициент нелинейных искажений по входному току (THDi)

< 5 %

Входной коэффициент мощности

> 0,99 при нагрузке > 25 %

Ввод кабеля

По умолчанию сверху. В наличии имеется опциональный шкаф с кабельными вводами снизу.

Входная защита от обратного тока

Входная защита от обратного тока:

в комплекте. Байпасная защита от обратного тока: внешняя или внутренняя с комплектом.

Стойкость к токам короткого замыкания

65 кА (Icw)

Выход



Номинальные выходные напряжения

380/400/415/440/480 В пер. тока

Коэффициент мощности нагрузки

PF = 1 при 40 °C без снижения рабочих характеристик

Регулирование напряжения

±1 % (симметричная нагрузка)

Частота

50/60 Гц ± 0,1 % (без синхронизации)

Нормальный режим работы с перегрузом

150 % в течение 1 мин; 125 % в течение 10 мин

Режим работы с перегрузом от батареи

125 % в течение 1 мин

Коэффициент нелинейных искажений по выходному напряжению (THDv) при линейной нагрузке



< 1 %

Коэффициент нелинейных искажений по выходному напряжению (THDv) при нелинейной нагрузке



< 5 %

Классификация выходного напряжения

VFI-SS-111

Параллельность



Параллельная работа

До 4 ИБП для увеличения мощности или 3+1 ИБП для резервирования

Батареи



Тип батареи

Свинцово-кислотная/литий-ионная/никель-

кадмиевая

Шина пост. тока / число блоков свинцово-кислотных батарей

480–576 В (40–48 блоков)

Напряжение холостого хода, 2,27 В/ячейка

545–654 В

Время работы от батареи

От 5 минут до 1 часа (возможно более длительное время работы*)

Максимальная мощность заряда (нагрузка 0–40 %)

80 %

Максимальная мощность заряда (нагрузка 100 %)

20 %

Количество поддерживаемых батарейных автоматов

4

Функция отключения автомата

Катушка расцепителя минимального напряжения на батарейном автомате

Температурная компенсация

–3,3 мВ/°C/ячейка, для T ≥ 25 °C 0 мВ/°C/ячейка, для T < 25 °C

Максимальный ток короткого замыкания

30 кА

Тестирование батареи

Ручн./автом. (выбор)

Расчет времени работы от батареи

Да

Защита батареи от глубокого разряда

Да

Условия окружающей среды



Рабочая температура

0–40 °C без ухудшения характеристик

Температура хранения

–25°…55 °C

Влажность

0–95 %

Высота над уровнем моря

1000 м при 100%-ной нагрузке

До 3000 м со снижением рабочих характеристик

Акустический шум при 100%-ной нагрузке

400 В: 69,5 дБ; 480 В: 68 дБ

Класс защиты (степень защиты)

IP20

Пылезащита

Устойчивость к суровым условиям окружающей среды

Степень загрязнения 2 (МЭК 62040 [ГОСТ Р МЭК 62040])

Воздушный фильтр в комплекте

Конформное покрытие

На печатных платах в сборе
