Eaton 9PHD 160 кВА рассчитан на 160 кВт активной нагрузки: выходной коэффициент мощности у серии равен единице. Это старший типоразмер широкого шкафа 120–200 кВт — установленная масса 700 кг, нагрузка на пол 780 кг/м², тепловыделение при полной нагрузке 6,7 кВт. От сети 400 В выпрямитель потребляет 275 А номинально и до 304 А в режиме максимального заряда батарей.

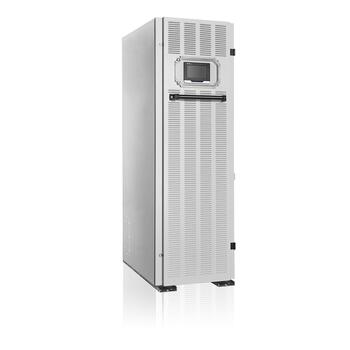

Eaton 9PHD — модульный трехфазный источник бесперебойного питания (ИБП) двойного преобразования, спроектированный для сложных условий эксплуатации. Отличается чрезвычайно защищенным конструктивным исполнением по стандартам IP23 и IP54, с дополнительной защитой от брызг, пыли, вибрации и сейсмического воздействия (опционально). Создан для работы на крупных промышленных предприятиях с высокими критическими нагрузками, предприятий в сферах судостроения, оборонной отрасли, нефте- газопереработки. Наращивание мощностей обеспечивается модулями по 30, 40 или 50 кВт, с общей работой в параллельной системе до 8 ИБП, суммарной мощностью 1,6 мВА. Доступно резервирование по системе N+1. КПД в режиме двойного преобразования — до 96,7%.
КПД системы в режиме двойного преобразования достигает 97%;
Корпус источника бесперебойного питания защищен от неблагоприятных воздействий воды, пыли и вибраций по стандартам IP23, IP33 и IP54 (дополнительно);
Дополнительная защита от сейсмической угрозы;
Применение прочных панелей корпуса с толщиной полтора миллиметра;
Модульная конструкция системы позволяет повысить отказоустойчивость и обеспечить внутреннее N+1 резервирование;
Внутренние компоненты Eaton 9PHD обладает дополнительной защитой, платы системы обладают конформным покрытием;
Опционально доступна реализация защиты от высоких температур, позволяющая эксплуатировать ИБП в рабочем состоянии при температуре до 55 градусов Цельсия;
В случае наличия байпаса, возможна непрерывная 125% нагрузка без потери работоспособности;
Избыточная система охлаждения предполагает наличие индивидуальных управляемых вентиляторов в каждом модуле ИБП;
Не нуждается в трансформаторах для работы в 3-х и 4-х проводных сетях при напряжениях 380 В – 480 В;
Конструктивно предполагает возможность подключения безгалогеновых кабелей или кабелей с увеличенным сечением;
Защита аккумуляторных батарей во внешнем батарейном кабинете от образования газообразного водорода;
Располагает внутренним переключателем байпаса; входной выключатель выпрямителя доступен как опция для типоразмеров 30–150 кВт
Модификация Eaton 9PHD Marine протестирована для эксплуатации с учетом вибраций, возникающих при использовании в море, и имеет соответствующие сертификаты;
Модификация Eaton 9PHD Marine имеет дополнительные крепления для фиксации у стены и на полу, а также скомпонована для типов прокладки кабелей на кораблях;
Имеет 4 коммуникационных разъема MiniSlot для карт расширения, последовательные порты USB, 5 релейных входов, один релейных выход, вход для аварийного отключения питания;
Управление ИБП осуществляется по средствам сенсорного ЖК-дисплея
Усиленные батарейные шкафы с аккумуляторами повышенного срока службы, для версии Marine – защищенные по морским стандаратм;
Адаптеры SNMP, ModBus/Jbus, релейный адаптер;
Реализация класса защиты корпуса по стандартам IP33 или IP54;
Вибродемпферы, монтажные кронштейны;
Комплект защиты от сейсмической угрозы;
Автоматический ввод резерва;
Комплект подключения в одному вводу питания;
Система мониторинга короткого замыкания на землю;
Аварийный выключатель;
Возможность выбора напряжения системы;
Стандарты
Безопасность
Часть 1: Общие требования и требования безопасности для ИБП МЭК 60950-1: Оборудование информационных технологий. Требования безопасности. Часть 1: Общие требования (согласно МЭК 62040-1)
ЭМС
МЭК 62040-2: Источники бесперебойного питания (ИБП). Часть 2: Требования к электромагнитной совме- стимости (ЭМС) / Ред.2
• Эмиссия: категория C2
• Помехоустойчивость: категория C3
Характеристики и испытания
МЭК 62040-3: Источники бесперебойного питания (ИБП). Часть 3: Требования к методу определению ха- рактеристик и проведению испытаний
Характеристики окружающей среды
IEC62040-4: Источники бесперебойного питания (ИБП). Часть 4: Факторы окружающей среды. Требования и отчетность.
МЭК 62430: Проектирование электрических и электронных изделий с учетом экологических аспектов
RoHS
Директива Европейского союза 2011/65/EU по ограничению использования в электрическом и электронном оборудовании некоторых опасных веществ
WEEE
Директива Европейского союза 2012/19/EU по утилизации электрического и электронного оборудования (WEEE)
Директива по экологическому проектированию
Директива 2009/125/EC, учреждающая систему установления требований к экологическому проектированию продукции, связанной с энергопотреблением
Аккумуляторы
Директива 2006/66/EC по обращению с батареями, аккумуляторами и процессам их утилизации
Упаковка
Директива 94/62/EC, касающаяся упаковки и отходов от упаковки
Технические характеристики Eaton 9PHD 160 кВА
Общие характеристики
Номинальная выходная мощность ИБП (коэффициент мощности 1,0)
160 кВт
КПД в режиме двойного преобразования
до 97 %
КПД в режиме энергосбережения Energy Saver System (ESS)
> 99 %
Топология инвертора/выпрямителя
Бестрансформаторная, IGBT с широтно-импульсной модуляцией
Уровень шума
30–50 Вт < 60 дБА
80–200 кВт: < 65 дБА
при работе в режиме ESS: < 47 дБА
Температура окружающей среды
от 0° C до 40° C на высоте 1000 м над уровнем моря, более высокие значения температуры — опционально
Пылевлагозащита
IP23, опционально: IP33;IP54
Входы
Проводка на входе
3 фазы + нейтральн. + РЕ или 3 фазы + РЕ
Номинальное напряжение (регулируемое)
С дополнительным трансформатором
380 В – 480 В, 50/60 Гц
208 В – 690 В, 50/60 Гц
Диапазон входного напряжения
Вход выпрямителя: + 20 %, если напряжение > 440 В +10 %, нижняя граница -15 % при нагрузке 100 %, −40 % при нагрузке 50 % без зарядки батареи
вход байпаса от +10% до -15%
Диапазон входных частот
40–72 Гц
Входной коэффициент мощности
0,99
Общее искажение входного тока высшими гармониками (ITHD)
30 кВт: < 4,5 %
40–200 кВт: < 3 %
Возможность плавного пуска
Да
Защита от обратного напряжения
Да
Выходные характеристики
Проводка на выходе
3 фазы + нейтраль + РЕ или 3 фазы + РЕ
Номинальное напряжение (регулируемое)
С дополнительным трансформатором
380 В – 480 В, 50/60 Гц
208 В – 690 В, 50/60 Гц
Общее искажение выходного напряжения высшими гармониками (UTHD)
10 мин при нагрузке 102−110 %; 60 с при нагрузке 111−125 %; 10 с при нагрузке 126−150 %; 300 мс при нагрузке > 150 %.
В режиме работы батареи 300 мс при нагрузке > 126 %
Перегрузка при работе на байпасе
Длительная < 125 %, 10 мс 1000 % Примечание: Внешние предохранители в цепи байпаса могут ограничивать перегрузочную способность!
Характеристики батарей
Тип батареи
VRLA, Ni-CD
Метод зарядки
Технология ABM или Float
Температурная компенсация
Опционально
Номинальное напряжение батареи (VRLA)
от 432 В (36 x 12 В, 216 элем.) или
480 В (40 x 12 В, 240 элем.) Примечание: Комплекты батарей с различным напряжением батареи нельзя подключать параллельно!
Максимальный ток зарядки
30–50 кВт: 29,3 А
80–100 кВт: 58,6 А
120–150 кВт: 87,9 А
160–200 кВт: 117,2 A
Запуск от батареи
Да
Аксессуары
Аксессуары для ИБП
встроенные трансформаторы; класс защиты шкафа IP33, IP54; виброгасители и монтажные кронштейны; сейсмокомплект; устройство АВР; комплект для одностороннего питания; система мониторинга КЗ на землю; аварийный выключатель на 24 В; возможность выбора напряжения системы
Дополнительные шкафы
промышленные батарейные шкафы с батареями длительного срока службы; соответствующий требованиям трансформаторный шкаф для одного или двух трансформаторов; внешний переключатель байпаса для обслуживания.
Коммуникационные возможности
Web/SNMP, ModBus/Jbus, промышленное реле
Коммуникация
MiniSlot
4 коммуникационных разъема
Сетевой/SNMP-интерфейс
Да, стандартный
Последовательные порты
Встроенный разъем и USB устройства
Релейные входы/выходы
5 релейных входов и специальный аварийный выключатель
1 релейный выход
Соответствие стандартам
Безопасность (сертификация CB)
IEC 62040-1
Стандарты ЭМС
IEC 62040-2
Производительность
IEC 62040-3
Сейсмическое тестирование
NEBS GR-63-CORE, зона 4
Подключение Eaton 9PHD 160 кВт при 400 В
Параметр
Значение для 160 кВт
Ток входа выпрямителя
275 А номинально, 304 А максимально
Предохранитель входа выпрямителя
315 А
Ток входа байпаса
231 А, предохранитель 250 А
Номинальный выходной ток
231 А
Фазные проводники входа и выхода
1 × 185 мм²
Защитный проводник PE
1 × 95 мм²
Батарейная цепь
2 × 95 мм² на положительный и на отрицательный полюс, предохранитель 630 А
Сечения — минимальные рекомендуемые производителем по IEC 60364-5-52 для способа прокладки C (по стене) при температуре жилы до 70 °C и температуре воздуха 30 °C; предохранители типа gG. В таблице кабелей для входа выпрямителя и байпаса указан общий номинал 315 А, в таблице токов для байпаса — 250 А.
Размещение Eaton 9PHD 160 кВт
Параметр
Значение
Габариты IP23/IP33 на роликах, Ш × Г × В
1045 × 937 × 1958 мм
Габариты IP54 на роликах, Ш × Г × В
1045 × 987 × 1958 мм
Масса
700 кг установленная, 780 кг транспортная
Нагрузка на пол
780 кг/м²
Тепловыделение при полной нагрузке
6,7 кВт (22,91 тыс. БТЕ/ч), исполнение без встроенного трансформатора
Уровень шума
< 65 дБА для типоразмеров 80–200 кВт, < 47 дБА в режиме ESS
Зазоры для обслуживания
сверху 500 мм, спереди 900 мм, сзади 300 мм; с комплектом верхнего выброса воздуха сзади 0 мм
