Eaton 93PM 150 кВА
Выберите мощность:
- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
Настройка и инструкция
Открыть брошюру Eaton 93PM 150 кВАКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП Eaton 93PM-150, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Российские аналоги с малым сроком поставки
Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.
Описание

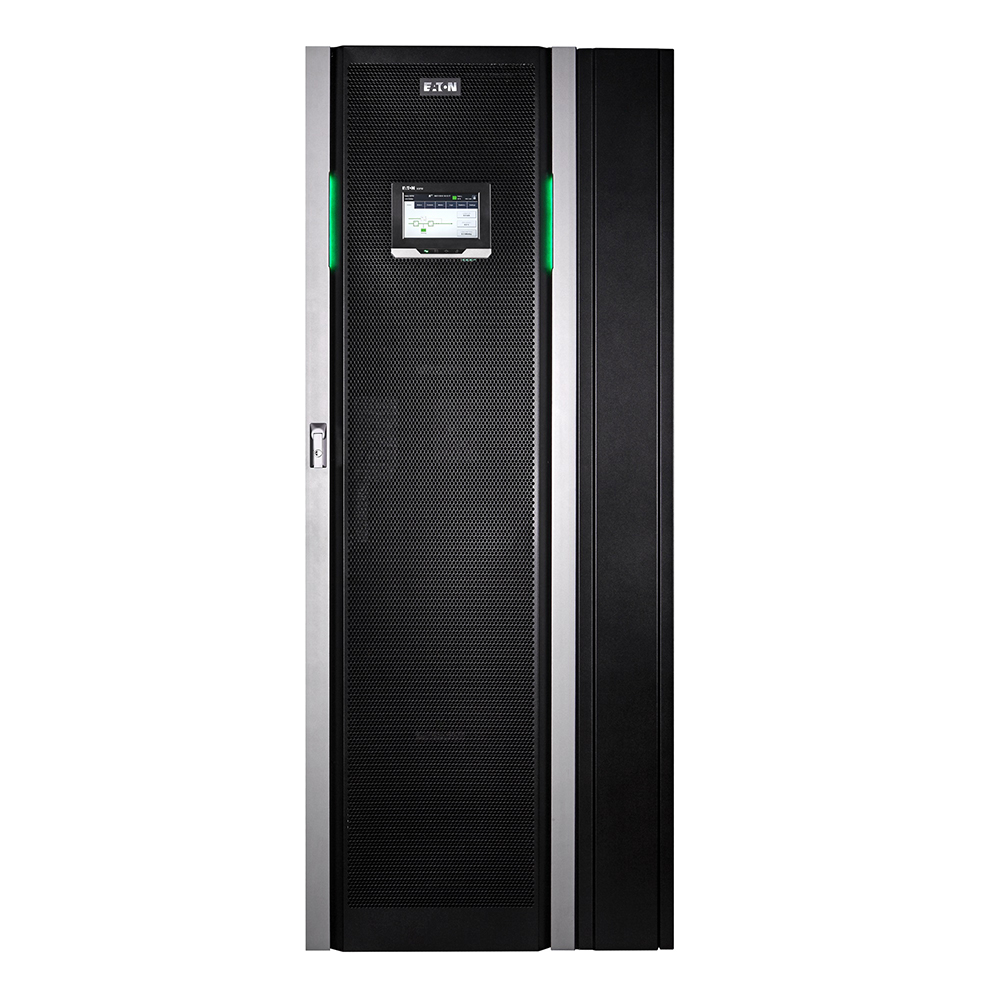

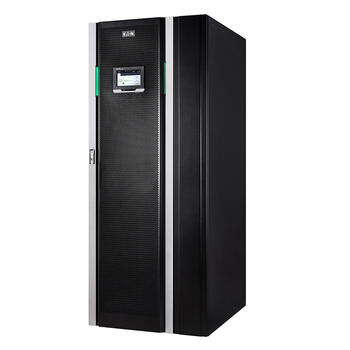

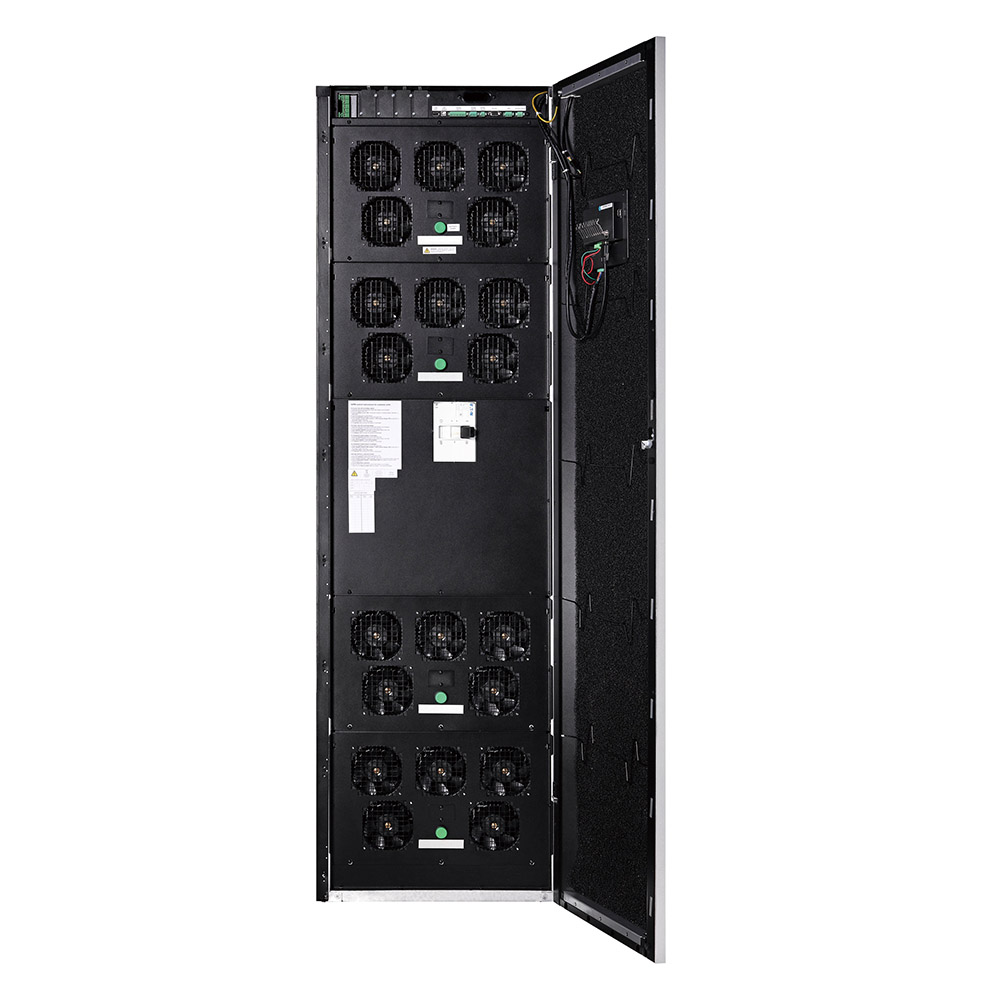

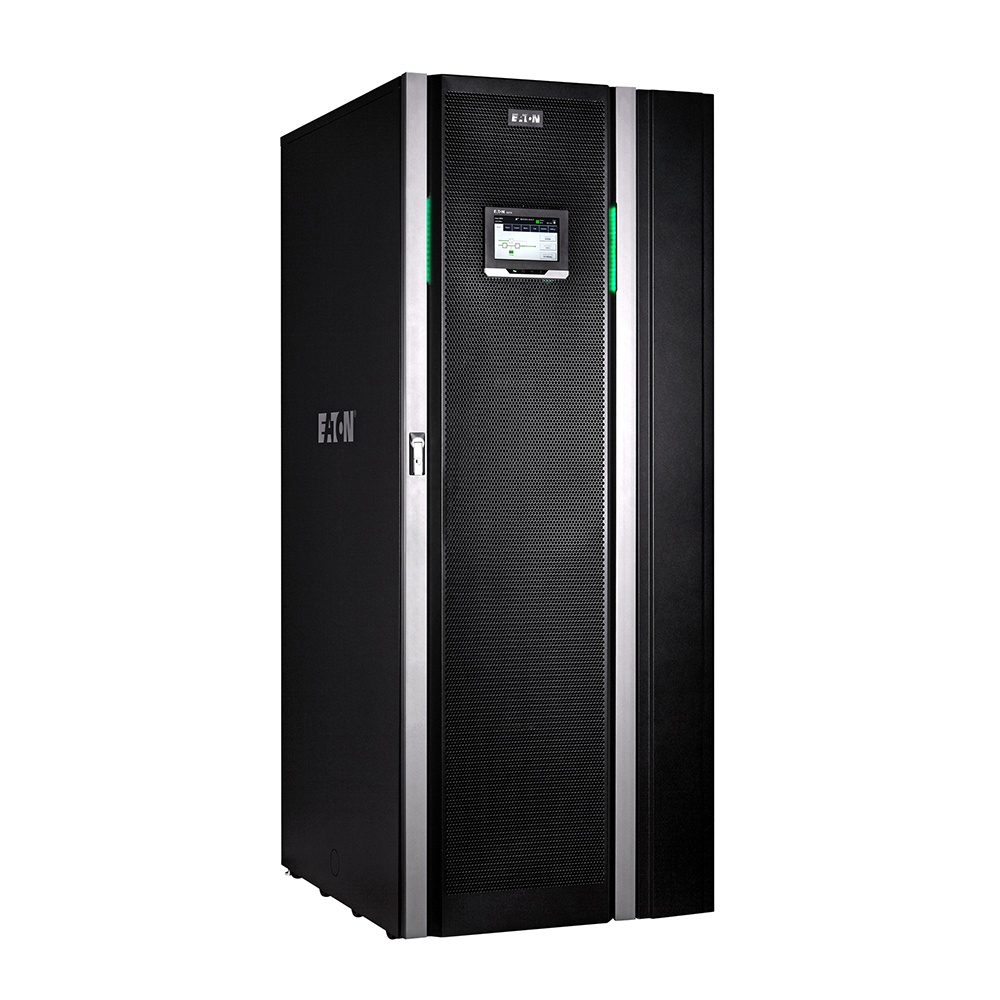

Eaton 93PM — высокопроизводительный модульный источник бесперебойного питания (ИБП) предназначенный для использования со всеми типами нагрузок: от ЦОД до любого сложного и высокотехнологичного оборудования, которое требует качественного электропитания. Топология - двойное преобразование. Обеспечивает высокие показатели отказоустойчивости в приложениях IT-сферы, обладает высокими показателями эффективности по соотношению занимаемой площади к мощности, поддерживает интеллектуальные функции энергосбережения.
Инструкция Eaton 93PM 30 кВА - 200 кВА
Инструкция Eaton 93PM 400 кВА - 500 кВА
Расширенная брошюра Eaton 93PM
Ключевые особенности
- Номинальная мощность Eaton 93PM равна 150 кВт (при КМ = 1);
- Ориентирован на центры обработки данных (ЦОД), инфраструктуры банков, медицинских и административных учреждений, офисов;
- Возможность установки ИБП вплотную к стене, а также в ряду или вентилируемой системе «холодных» или «горячих» коридоров, благодаря встроенной интеллектуальной системе температурного управления с отводом тепла снизу вверх или спереди назад;
- Компактные размеры, высокий уровень производительности на площадь;
- КПД в режиме On-Line (двойное преобразование) достигает 97% за счет применения современной многоступенчатой схемы инвертора;
- Отдельный режим энергосбережения, позволяющий эффективно использовать имеющуюся мощность и чередовать нагрузку, оптимизируя использование электроэнергии и сокращая затраты – нагрузка безопасно питается через статический байпас, переключаясь в режим двойного преобразования только при необходимости, в случае сбоя энергоснабжения (время переключения – 2 мс);
- Возможность параллельного подключения и внутреннего резервирования без применения проводных соединений в целях повышения надежности и ремонтопригодности;
- Интеллектуальная трехступенчатая система заряда батарей с применением температурной компенсации и измерительного контура, в целях повышения срока службы и показателей отказоустойчивости;
- Возможность плавного масштабирования мощности без необходимости модернизации или замены компонентов – центральный байпас изначально рассчитан на весь доступный диапазон мощности;
- Встроенные порты USB, 6 релейных входов, 1 релейный выход, 3 разъема MiniSlot для интерфейсных плат (Web/SNMP, ModBus/Jbus, релейный вход), SNMP в стандартной комплектации, возможность удаленного мониторинга и управления;
- Интуитивно понятный интерфейс ЖК-панели
Опции
- Шкаф для установки дополнительных внешних аккумуляторных батарей;
- Плата с разъемом X-Slot для сетевого контроля состояния системы;
- Сетевая карта PowerXpert Gateway для подключения Ethernet, с поддержкой протоколов ModBus TCP, RS-485 и BACnet;
- Внешний температурный датчик с возможностями измерения уровня влажности и дистанционного мониторинга;
- Карта Network Card-MS, совместимая с HTTP, SNMP, SMTP, Telnet, SSL и SSH для управления и контроля ИБП через веб-интерфейс;
- Набор опционального программного обеспечения для журналирования и управления ИБП
Список моделей
| P-105000014-009 | 93PM-150(150) | ИБП 150 кВА/150 кВт из 3 модулей по 50 кВА/ 50 кВт |
| P-105000014-010 | 93PM-150(150)-IS-MBS | ИБП 150 кВА/150 кВт из 3 модулей по 50 кВА/ 50 кВт, входной автомат, сервисный байпас MBS |
| P-105000014-011 | 93PM-150(150)-IS-BB | ИБП 150 кВА/150 кВт из 3 модулей по 50 кВА/ 50 кВт, входной автомат, батарейный автомат |
| P-105000014-012 | 93PM-150(150)-IS-MBS-BB | ИБП 150 кВА/150 кВт из 3 модулей по 50 кВА/ 50 кВт, входной автомат, сервисный байпас MBS, автомат батарейной защиты |
| P-105000015-001 | 93PM-150(200) | ИБП 150 кВА/150 кВт из 3 модулей по 50 кВА/ 50 кВт с возможностью расширения до 200 кВА/200 кВт |
| P-105000016-001 | 93PM-150(200)-N+1 | Система 4х50 кВА/50 кВт = 150 кВА / кВт + 50 кВА / 50 кВт |
Модификации
| P-105000017-001 | 93P/E-BAT-S-0x36-EMPTY (200A) M5 cables | Пустой шкаф для использования 36 местных батарей, автомат 200А, кабели M5 |
| P-105000017-005 | 93P/E-BAT-S-0x36-EMPTY (200A) M6 cables | Пустой шкаф для использования 36 местных батарей, автомат 200А, кабели M6 |
| P-105000017-002 | 93P/E-BAT-S-1x36-110W (200A) | Шкаф с 36 аккумуляторами CSB HRL 12110W, автомат 200А |
| P-105000017-004 | 93P/E-BAT-S-1x36-200W (200A) | Шкаф с 36 аккумуляторами CSB HRL 12200W, автомат 200А |
| P-105000018-001 | 93P/E-BAT-S-0x40-EMPTY (400A) M6 cables | Пустой шкаф для использования 40 местных батарей, автомат 400А, кабели M6 |
| P-105000018-002 | 93P/E-BAT-S-1x36-200W (400A) | Шкаф с 36 аккумуляторами CSB HRL 12200W, автомат 400А |
| P-105000018-003 | 93P/E-BAT-S-1x40-200W (400A) | Шкаф с 40 аккумуляторами CSB HRL 12200W, автомат 400А |
| P-103000847 | KIT 93PM EXTERNAL PARALLEL | Кабель параллельной работы |
| P-103000926 | KIT 93PM 80-150KW TOP AIR EXHAUST | Комплект для обеспечения выброса воздуха вверх, для ИБП до 150 кВА/кВт |
| P-103000927 | KIT 93PM 160-200KW TOP AIR EXHAUST | Комплект для обеспечения выброса воздуха вверх, для ИБП 200 кВА/кВт |
| P-103000719 | KIT 93PM 30-150kW TOP CABLE ACCESS | Комплект для обеспечения подключения кабелей сверху, для ИБП до 150 кВА/кВт |
| P-105000035-001 | 93P/E-BAT-L-EMPTY (400A) M6 cable lugs | Пустой шкаф 1086x 910x 1888 мм с автоматами 400А и перемычками M6, без кабеля для подключения к ИБП |
| P-105000035-002 | 93P/E-BAT-L-EMPTY (400A) M8 cable lugs | Пустой шкаф 1086x 910x 1888 мм с автоматами 400А и перемычками M8, без кабеля для подключения к ИБП |
| P-105000036-001 | 93P/E-BAT-L-EMPTY (500A) M6 cable lugs | Пустой шкаф 1086x 910x 1888 мм с автоматами 500А и перемычками M6, без кабеля для подключения к ИБП |
| P-105000036-002 | 93P/E-BAT-L-EMPTY (500A) M8 cable lugs | Пустой шкаф 1086x 910x 1888 мм с автоматами 500А и перемычками M8, без кабеля для подключения к ИБП |
| P-105000037-001 | 93P/E-BAT-L-EMPTY (700A) M6 cable lugs | Пустой шкаф 1086x 910x 1888 мм с автоматами 700А и перемычками M6, без кабеля для подключения к ИБП |
| P-105000037-002 | 93P/E-BAT-L-EMPTY (700A) M8 cable lugs | Пустой шкаф 1086x 910x 1888 мм с автоматами 700А и перемычками M8, без кабеля для подключения к ИБП |
| P-105000003-020 | EXTERNAL MAINTENANCE BYPASS 50kW, 2-SWITCHES | Внешний сервисный байпас на 50 кВт, с 2 переключателями |
| P-105000003-046 | EXTERNAL MAINTENANCE BYPASS 50kW, 3-SWITCHES | Внешний сервисный байпас на 50 кВт, с 3 переключателями |
| P-103000650 | KIT 93PM 30-50KW EMC-C2 | Набор для снижения электромагнитного излучения |
| INDRELAY-MS | Industrial relay card - MS for 93PM and 93E | Промышленная карта "сухих" контактов |
| PXGMSUPS | PowerXpert UPS MiniSlot card (PXGMS UPS) for 93PM | Коммуникационная карта PowerXpert |
| P-105000038-001 | 93-BAT10-280 (400A) (CSB HRL 12280W) | Шкаф 1125х 804 х 1879 мм с автоматом 400А и аккумуляторами CSB HRL 12280W, с кабелем для подключения ИБП |
| P-105000038-002 | 93-BAT10-330 (400A) (CSB HRL 12330W) | Шкаф 1125х 804 х 1879 мм с автоматом 400А и аккумуляторами CSB HRL 12330W, с кабелем для подключения ИБП |
| P-105000038-003 | 93-BAT10-500 (400A) (CSB HRL12500W) | Шкаф 1125х 804 х 1879 мм с автоматом 400А и аккумуляторами CSB HRL 12500W, с кабелем для подключения ИБП |
| P-105000039-001 | 93-BAT10-280 (700A) (CSB HRL 12280W) | Шкаф 1125х 804 х 1879 мм с автоматом 700А и аккумуляторами CSB HRL 12280W, с кабелем для подключения ИБП |
| P-105000039-002 | 93-BAT10-330 (700A) (CSB HRL 12330W) | Шкаф 1125х 804 х 1879 мм с автоматом 700А и аккумуляторами CSB HRL 12330W, с кабелем для подключения ИБП |
| P-105000039-003 | 93-BAT10-500 (700A) (CSB HRL12500W) | Шкаф 1125х 804 х 1879 мм с автоматом 700А и аккумуляторами CSB HRL 12500W, с кабелем для подключения ИБП |
| P-105000043-001 | 93PM-60(60)-BB-0 | ИБП 60 кВА/54 кВт без батарей, в составе ИБП автомат батарейной защиты |
| P-105000043-002 | 93PM-60(60)-BB-5x9Ah | ИБП 60 кВА/54 кВт с внутренней батареей из 5 треев |
| P-105000043-003 | 93PM-60(60)-BB-6x9Ah | ИБП 60 кВА/54 кВт с внутренней батареей из 6 треев |
| P-105000043-004 | 93PM-60(60)-MBS-BB-0 | ИБП 60 кВА/54 кВт без батарей, в составе ИБП автомат батарейной защиты и сервисный байпас MBS |
| P-105000043-005 | 93PM-60(60)-MBS-BB-5x9Ah | ИБП 60 кВА/54 кВт с внутренней батареей из 5 треев, сервисный байпас MBS |
| P-105000043-006 | 93PM-60(60)-MBS-BB-6x9Ah | ИБП 60 кВА/54 кВт с внутренней батареей из 6 треев, сервисный байпас MBS |
| P-105000043-007 | 93PM-60(60)-BB-6x7Ah-LL | ИБП 60 кВА/54 кВт с внутренней батареей из 6 треев, батареи с повышенным ресурсом |
| P-105000043-008 | 93PM-60(60)-MBS-BB-6x7Ah-LL | ИБП 60 кВА/54 кВт с внутренней батареей из 6 треев, батареи с повышенным ресурсом, сервисный байпас MBS |
| P-105000003-022 | EXTERNAL MBS 100kW 2-SWITCHES | Внешний сервисный байпас на 100 кВт, с 2 переключателями |
| P-105000003-023 | EXTERNAL MBS 100kW 3-SWITCHES | Внешний сервисный байпас на 100 кВт, с 3 переключателями |
| P-105000003-024 | EXTERNAL MBS 100kW 4-SWITCHES | Внешний сервисный байпас на 100 кВт, с 4 переключателями |
| P-122000182 | KIT EXT BATT MCCB 200A | Автомат защиты батарей 200А для серии 93PM, для установки во внешний щиток |
| P-122000183 | KIT EXT BATT MCCB 400A | Автомат защиты батарей 400А для серии 93PM, для установки во внешний щиток |
| P-122000184 | KIT EXT BATT MCCB 500A | Автомат защиты батарей 500А для серии 93PM, для установки во внешний щиток |
| P-122000180 | KIT EXT BATT MCCB 700A | Автомат защиты батарей 700А для серии 93PM, для установки во внешний щиток |
| P-103001259 | KIT 93PM-(50) SYNC CONTROL INTERFACE | Разъем для включения системы синхронизации одиночных ИБП до 50 кВт |
| P-103001260 | KIT 93PM-(100)-(200) SYNC CONTROL INTERFACE | Разъем для включения системы синхронизации одиночных ИБП до 100-200 кВт |
Видео
Технические характеристики Eaton 93PM 150 кВА
| Общие характеристики | |
| Номинальная выходная мощность | 150 кВА |
| КПД в режиме двойного преобразования энергии | до 97 % |
| КПД в режиме ESS | > 99% |
| Возможность параллельного подключения | 30-200 кВА До 8 блоков |
| Схема выпрямителя и инвертора | Безтрансформаторный 3-х уровневый IGBT-преобразователь |
| Уровень шума | 30–60 кВА: < 60 дБA |
| Максимальная высота над уровнем моря | 1000 м без ухудшения номинальных характеристик (макс. 2000 м) |
| Входные характеристики | |
| Входные подключения | 3 ф. + N + PE |
| Номинальное напряжение | 220/380 В; 230/400 В; 240/415 В 50 Гц/60 Гц |
| Диапазон частоты на входе | от 40 до 72 Гц |
| Коэффициент мощности на входе | 0,99 |
| КНИ входного тока | 30 кВА, 60 кВА: < 4.5% |
| Возможность плавного пуска | Да |
| Встроенная защита от обратного тока | Да |
| Выходные характеристики | |
| Выходные подключения | 3 ф. + N + PE |
| Номинальное напряжение | 220/380 В; 230/400 В; 240/415 В 50 Гц/60 Гц |
| Диапазон коэффициента мощности нагрузки | 0,8 индуктивная - 0,8 емкостная |
| Характеристики батарей | |
| Тип батареи | VRLA |
| Режим зарядки | Технология Advanced Battery Management или Float |
| Зарядка с температурной компенсацией | Опционально |
| Возможность запуска от батарей | Да |
| Альтернативные технологии резервного электроснабжения | Аккумуляторы на жидком электролите (WET) |
