Производитель: Eaton
Доступные мощности: от 30 кВА до 500 кВА
Сферы применения: Автоматизация, Инфраструктуры, Промышленность, Системы безопасности, Сфера обслуживания, Телекоммуникации, Транспорт
Тип: On-line
Модульный: Да
Мощность, кВА: 100
Мощность, кВт: 100
Кол-во фаз вход/выход: 3:3
Входной коэффициент мощности при 100% нагрузке: 0,99
Выходной коэффициент мощности: 1
Напряжение: 220, 230, 240, 380, 400, 415
Наличие аккумуляторов: внешние
Подключение в параллель: До 8 ИБП
Трансформатор гальванической изоляции: Нет
Формфактор: Модульный (Modular)
Степень защиты корпуса (IP): 20
Шум, дБ (на расстоянии 1 м): 65
Ширина, мм: 560
Высота, мм: 1876
Глубина, мм: 914
Вес, кг: 330
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: spb@uni-jet.ru или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Настройка и инструкция

Открыть брошюру (PDF) Eaton 93PM 100 кВА
Мы занимаемся обслуживанием оборудования Eaton в Санкт-Петербурге и области - установкой, наладкой и ремонтом. Подробнее

Компания «Юниджет»:

Для того, чтобы купить ИБП Eaton 93PM-100, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

Описание

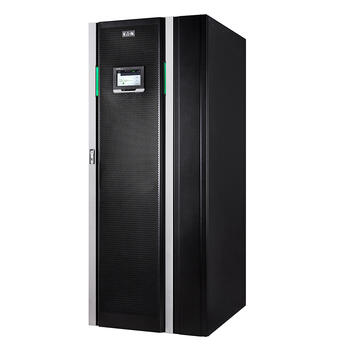

Eaton 93PM — высокопроизводительный модульный источник бесперебойного питания (ИБП) предназначенный для использования со всеми типами нагрузок: от ЦОД до любого сложного и высокотехнологичного оборудования, которое требует качественного электропитания. Топология - двойное преобразование. Обеспечивает высокие показатели отказоустойчивости в приложениях IT-сферы, обладает высокими показателями эффективности по соотношению занимаемой площади к мощности, поддерживает интеллектуальные функции энергосбережения. Также Вы можете посмотреть другие ИБП на 100 кВА


Инструкция Eaton 93PM 30 кВА - 200 кВА

Инструкция Eaton 93PM 400 кВА - 500 кВА

Расширенная брошюра Eaton 93PM


Ключевые особенности

  • Номинальная мощность Eaton 93PM равна 100 кВт (при КМ = 1);
  • Ориентирован на центры обработки данных (ЦОД), инфраструктуры банков, медицинских и административных учреждений, офисов;
  • Возможность установки ИБП вплотную к стене, а также в ряду или вентилируемой системе «холодных» или «горячих» коридоров, благодаря встроенной интеллектуальной системе температурного управления с отводом тепла снизу вверх или спереди назад;
  • Компактные размеры, высокий уровень производительности на площадь;
  • КПД в режиме On-Line (двойное преобразование) достигает 97% за счет применения современной многоступенчатой схемы инвертора;
  • Отдельный режим энергосбережения, позволяющий эффективно использовать имеющуюся мощность и чередовать нагрузку, оптимизируя использование электроэнергии и сокращая затраты – нагрузка безопасно питается через статический байпас, переключаясь в режим двойного преобразования только при необходимости, в случае сбоя энергоснабжения (время переключения – 2 мс);
  • Возможность параллельного подключения и внутреннего резервирования без применения проводных соединений в целях повышения надежности и ремонтопригодности;
  • Интеллектуальная трехступенчатая система заряда батарей с применением температурной компенсации и измерительного контура, в целях повышения срока службы и показателей отказоустойчивости;
  • Возможность плавного масштабирования мощности без необходимости модернизации или замены компонентов – центральный байпас изначально рассчитан на весь доступный диапазон мощности;
  • Встроенные порты USB, 6 релейных входов, 1 релейный выход, 3 разъема MiniSlot для интерфейсных плат (Web/SNMP, ModBus/Jbus, релейный вход), SNMP в стандартной комплектации, возможность удаленного мониторинга и управления;
  • Интуитивно понятный интерфейс ЖК-панели

Опции

  • Шкаф для установки дополнительных внешних аккумуляторных батарей;
  • Плата с разъемом X-Slot для сетевого контроля состояния системы;
  • Сетевая карта PowerXpert Gateway для подключения Ethernet, с поддержкой протоколов ModBus TCP, RS-485 и BACnet;
  • Внешний температурный датчик с возможностями измерения уровня влажности и дистанционного мониторинга;
  • Карта Network Card-MS, совместимая с HTTP, SNMP, SMTP, Telnet, SSL и SSH для управления и контроля ИБП через веб-интерфейс;
  • Набор опционального программного обеспечения для журналирования и управления ИБП

Список моделей

P-105000011-009

93PM-100(100)

ИБП 100 кВА/100 кВт из 2 модулей по 50 кВА/ 50 кВт

P-105000011-010

93PM-100(100)-IS-MBS

ИБП 100 кВА/100 кВт из 2 модулей по 50 кВА/ 50 кВт, входной автомат, сервисный байпас MBS

P-105000011-011

93PM-100(100)-IS-BB

ИБП 100 кВА/100 кВт из 2 модулей по 50 кВА/ 50 кВт, входной автомат, батарейный автомат

P-105000011-012

93PM-100(100)-IS-MBS-BB

ИБП 100 кВА/100 кВт из 2 модулей по 50 кВА/ 50 кВт, входной автомат, сервисный байпас MBS, автомат батарейной защиты

P-105000012-001

93PM-100(150)

ИБП 100 кВА/100 кВт из 2 мод по 50 кВА/ 50 кВт с возможным расширением до 150 кВА/150 кВт

P-105000012-002

93PM-100(150)-IS-MBS

ИБП 100 кВА/100 кВт из 2 мод по 50 кВА/ 50 кВт с возможным расширением до 150 кВА/150 кВт, вх автомат, сервисный байпасMBS

P-105000012-003

93PM-100(150)-IS-BB

ИБП 100 кВА/100 кВт из 2 мод по 50 кВА/ 50 кВт с возможным расширением до 150 кВА/150 кВт, вх автомат, автомат батарейной защиты

P-105000012-004

93PM-100(150)-IS-MBS-BB

ИБП 100 кВА/100 кВт из 2 мод по 50 кВА/ 50 кВт, до 150 кВА/150 кВт, вх авт, сервисный байпас MBS, автомат батарейной защиты

P-105000013-001

93PM-100(200)

ИБП 100 кВА/100 кВт из 2 модулей по 50 кВА/ 50 кВт с возможностью расширения до 200 кВА/200 кВт

P-105000014-001

93PM-100(150)-N+1

Система 3х50 кВА/50 кВт = 100 кВА/кВТ + 50 кВА/кВт

P-105000014-002

93PM-100(150)-IS-MBS-N+1

Система 3х50 кВА/50 кВт = 100 кВА/кВТ + 50 кВА/кВт, входной автомат, сервисный байпас MBS

P-105000014-003

93PM-100(150)-IS-BB-N+1

Система 3х50 кВА/50 кВт = 100 кВА/кВТ + 50 кВА/кВт, входной автомат, батарейный автомат

P-105000014-004

93PM-100(150)-IS-MBS-BB-N+1

Система 3х50 кВА/50 кВт = 100 кВА/кВТ + 50 кВА/кВт, входной автомат, сервисный байпас MBS, автомат батарейной защиты


Модификации

P-105000017-001

93P/E-BAT-S-0x36-EMPTY (200A) M5 cables

Пустой шкаф для использования 36 местных батарей, автомат 200А, кабели M5

P-105000017-005

93P/E-BAT-S-0x36-EMPTY (200A) M6 cables

Пустой шкаф для использования 36 местных батарей, автомат 200А, кабели M6

P-105000017-002

93P/E-BAT-S-1x36-110W (200A)

Шкаф с 36 аккумуляторами CSB HRL 12110W, автомат 200А

P-105000017-004

93P/E-BAT-S-1x36-200W (200A)

Шкаф с 36 аккумуляторами CSB HRL 12200W, автомат 200А

P-105000018-001

93P/E-BAT-S-0x40-EMPTY (400A) M6 cables

Пустой шкаф для использования 40 местных батарей, автомат 400А, кабели M6

P-105000018-002

93P/E-BAT-S-1x36-200W (400A)

Шкаф с 36 аккумуляторами CSB HRL 12200W, автомат 400А

P-105000018-003

93P/E-BAT-S-1x40-200W (400A)

Шкаф с 40 аккумуляторами CSB HRL 12200W, автомат 400А

P-103000847

KIT 93PM EXTERNAL PARALLEL

Кабель параллельной работы

P-103000926

KIT 93PM 80-150KW TOP AIR EXHAUST

Комплект для обеспечения выброса воздуха вверх, для ИБП до 150 кВА/кВт

P-103000927

KIT 93PM 160-200KW TOP AIR EXHAUST

Комплект для обеспечения выброса воздуха вверх, для ИБП 200 кВА/кВт

P-103000719

KIT 93PM 30-150kW TOP CABLE ACCESS

Комплект для обеспечения подключения кабелей сверху, для ИБП до 150 кВА/кВт

P-105000035-001

93P/E-BAT-L-EMPTY (400A) M6 cable lugs

Пустой шкаф 1086x 910x 1888 мм с автоматами 400А и перемычками M6, без кабеля для подключения к ИБП

P-105000035-002

93P/E-BAT-L-EMPTY (400A) M8 cable lugs

Пустой шкаф 1086x 910x 1888 мм с автоматами 400А и перемычками M8, без кабеля для подключения к ИБП

P-105000036-001

93P/E-BAT-L-EMPTY (500A) M6 cable lugs

Пустой шкаф 1086x 910x 1888 мм с автоматами 500А и перемычками M6, без кабеля для подключения к ИБП

P-105000036-002

93P/E-BAT-L-EMPTY (500A) M8 cable lugs

Пустой шкаф 1086x 910x 1888 мм с автоматами 500А и перемычками M8, без кабеля для подключения к ИБП

P-105000037-001

93P/E-BAT-L-EMPTY (700A) M6 cable lugs

Пустой шкаф 1086x 910x 1888 мм с автоматами 700А и перемычками M6, без кабеля для подключения к ИБП

P-105000037-002

93P/E-BAT-L-EMPTY (700A) M8 cable lugs

Пустой шкаф 1086x 910x 1888 мм с автоматами 700А и перемычками M8, без кабеля для подключения к ИБП

P-105000003-020

EXTERNAL MAINTENANCE BYPASS 50kW, 2-SWITCHES

Внешний сервисный байпас на 50 кВт, с 2 переключателями

P-105000003-046

EXTERNAL MAINTENANCE BYPASS 50kW, 3-SWITCHES

Внешний сервисный байпас на 50 кВт, с 3 переключателями

P-103000650

KIT 93PM 30-50KW EMC-C2

Набор для снижения электромагнитного излучения

INDRELAY-MS

Industrial relay card - MS for 93PM and 93E

Промышленная карта "сухих" контактов

PXGMSUPS

PowerXpert UPS MiniSlot card (PXGMS UPS) for 93PM

Коммуникационная карта PowerXpert

P-105000038-001

93-BAT10-280 (400A) (CSB HRL 12280W)

Шкаф 1125х 804 х 1879 мм с автоматом 400А и аккумуляторами CSB HRL 12280W, с кабелем для подключения ИБП

P-105000038-002

93-BAT10-330 (400A) (CSB HRL 12330W)

Шкаф 1125х 804 х 1879 мм с автоматом 400А и аккумуляторами CSB HRL 12330W, с кабелем для подключения ИБП

P-105000038-003

93-BAT10-500 (400A) (CSB HRL12500W)

Шкаф 1125х 804 х 1879 мм с автоматом 400А и аккумуляторами CSB HRL 12500W, с кабелем для подключения ИБП

P-105000039-001

93-BAT10-280 (700A) (CSB HRL 12280W)

Шкаф 1125х 804 х 1879 мм с автоматом 700А и аккумуляторами CSB HRL 12280W, с кабелем для подключения ИБП

P-105000039-002

93-BAT10-330 (700A) (CSB HRL 12330W)

Шкаф 1125х 804 х 1879 мм с автоматом 700А и аккумуляторами CSB HRL 12330W, с кабелем для подключения ИБП

P-105000039-003

93-BAT10-500 (700A) (CSB HRL12500W)

Шкаф 1125х 804 х 1879 мм с автоматом 700А и аккумуляторами CSB HRL 12500W, с кабелем для подключения ИБП

P-105000043-001

93PM-60(60)-BB-0

ИБП 60 кВА/54 кВт без батарей, в составе ИБП автомат батарейной защиты

P-105000043-002

93PM-60(60)-BB-5x9Ah

ИБП 60 кВА/54 кВт с внутренней батареей из 5 треев

P-105000043-003

93PM-60(60)-BB-6x9Ah

ИБП 60 кВА/54 кВт с внутренней батареей из 6 треев

P-105000043-004

93PM-60(60)-MBS-BB-0

ИБП 60 кВА/54 кВт без батарей, в составе ИБП автомат батарейной защиты и сервисный байпас MBS

P-105000043-005

93PM-60(60)-MBS-BB-5x9Ah

ИБП 60 кВА/54 кВт с внутренней батареей из 5 треев, сервисный байпас MBS

P-105000043-006

93PM-60(60)-MBS-BB-6x9Ah

ИБП 60 кВА/54 кВт с внутренней батареей из 6 треев, сервисный байпас MBS

P-105000043-007

93PM-60(60)-BB-6x7Ah-LL

ИБП 60 кВА/54 кВт с внутренней батареей из 6 треев, батареи с повышенным ресурсом

P-105000043-008

93PM-60(60)-MBS-BB-6x7Ah-LL

ИБП 60 кВА/54 кВт с внутренней батареей из 6 треев, батареи с повышенным ресурсом, сервисный байпас MBS

P-105000003-022

EXTERNAL MBS 100kW 2-SWITCHES

Внешний сервисный байпас на 100 кВт, с 2 переключателями

P-105000003-023

EXTERNAL MBS 100kW 3-SWITCHES

Внешний сервисный байпас на 100 кВт, с 3 переключателями

P-105000003-024

EXTERNAL MBS 100kW 4-SWITCHES

Внешний сервисный байпас на 100 кВт, с 4 переключателями

P-122000182

KIT EXT BATT MCCB 200A

Автомат защиты батарей 200А для серии 93PM, для установки во внешний щиток

P-122000183

KIT EXT BATT MCCB 400A

Автомат защиты батарей 400А для серии 93PM, для установки во внешний щиток

P-122000184

KIT EXT BATT MCCB 500A

Автомат защиты батарей 500А для серии 93PM, для установки во внешний щиток

P-122000180

KIT EXT BATT MCCB 700A

Автомат защиты батарей 700А для серии 93PM, для установки во внешний щиток

P-103001259

KIT 93PM-(50) SYNC CONTROL INTERFACE

Разъем для включения системы синхронизации одиночных ИБП до 50 кВт

P-103001260

KIT 93PM-(100)-(200) SYNC CONTROL INTERFACE

Разъем для включения системы синхронизации одиночных ИБП до 100-200 кВт


Видео






Технические характеристики Eaton 93PM 100 кВА

Общие характеристики

Номинальная выходная мощность

100 кВА

КПД в режиме двойного преобразования энергии

до 97 %

КПД в режиме ESS

> 99%

Возможность параллельного подключения

30-200 кВА До 8 блоков
250-500 кВА: До 4 блоков

Схема выпрямителя и инвертора

Безтрансформаторный 3-х уровневый IGBT-преобразователь

Уровень шума

30–60 кВА: < 60 дБA
80–200 кВА: < 65 dBA
250–500 кВА: < 69 дБA
ESS mode: < 47 дБA

Максимальная высота над уровнем моря

1000 м без ухудшения номинальных характеристик (макс. 2000 м)

Входные характеристики

Входные подключения

3 ф. + N + PE

Номинальное напряжение

220/380 В; 230/400 В; 240/415 В 50 Гц/60 Гц

Диапазон частоты на входе

от 40 до 72 Гц

Коэффициент мощности на входе

0,99

КНИ входного тока

30 кВА, 60 кВА: < 4.5%
40-500 кВА: < 3%

Возможность плавного пуска

Да

Встроенная защита от обратного тока

Да

Выходные характеристики

Выходные подключения

3 ф. + N + PE

Номинальное напряжение

220/380 В; 230/400 В; 240/415 В 50 Гц/60 Гц

Диапазон коэффициента мощности нагрузки

0,8 индуктивная - 0,8 емкостная

Характеристики батарей

Тип батареи

VRLA

Режим зарядки

Технология Advanced Battery Management или Float

Зарядка с температурной компенсацией

Опционально

Возможность запуска от батарей

Да

Альтернативные технологии резервного электроснабжения

Аккумуляторы на жидком электролите (WET)
Аккумуляторы никель-кадмиевые (NiCd)
Аккумуляторы литий-ионные (Li-Ion)
Cуперконденсаторы
