Производитель: Eaton
Доступные мощности: от 15 кВА до 400 кВА
Сферы применения: Автоматизация, Инфраструктуры, Промышленность, Сфера обслуживания, Телекоммуникации, Транспорт
Тип: On-line
Мощность, кВА: 40
Мощность, кВт: 36
Кол-во фаз вход/выход: 3:3
Входной коэффициент мощности при 100% нагрузке: 0,99
Выходной коэффициент мощности: 0,9
Напряжение: 220, 230, 240, 380, 400, 415
Наличие аккумуляторов: внешние, внутренние
Подключение в параллель: До 4 ИБП
Трансформатор гальванической изоляции: Нет
Формфактор: Вертикальный корпус (Tower)
Степень защиты корпуса (IP): 20
Шум, дБ (на расстоянии 1 м): 62
Ширина, мм: 500
Высота, мм: 1500
Глубина, мм: 710
Вес, кг: 120, 490
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: spb@uni-jet.ru или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Настройка и инструкция

Открыть брошюру (PDF) Eaton 93E 40 кВА

Мы занимаемся обслуживанием оборудования Eaton в Санкт-Петербурге и области - установкой, наладкой и ремонтом

Компания «Юниджет»:

Для того, чтобы купить ИБП Eaton 93E, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60


Описание

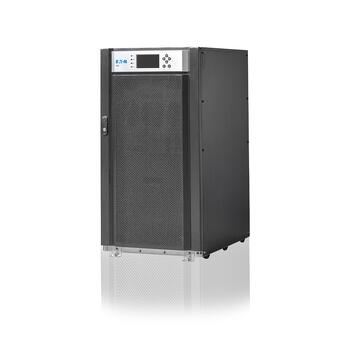

Eaton 93E — трехфазный источник бесперебойного питания (ИБП) предназначен для эксплуатации в IT-инфраструктуре различных предприятий, включая банковский сектор, административные и медицинские учреждения, ЦОД. Eaton 93E можно запускать в параллель, причём масштабирование системы можно проводить "на горячую", то есть без прекращения энергоснабжения ответственных потребителей. Большой ЖК-дисплей позволяет легко изменять настройки, а так же управлять оборудованием.


Инструкция Eaton 93E 15 кВА - 80 кВА

Инструкция Eaton 93E 80 кВА - 200 кВА

Брошюра Eaton 93E 15 кВА - 80 кВА

Брошюра Eaton 93E 80 кВА - 400 кВА


Ключевые особенности

  • Номинальная мощность Eaton 93E равна 40 кВА (КМ = 0,9; 36 кВт);
  • Модели 15-40 кВА оборудованы встроенными батареями;
  • В сферы применения ИБП входят защита различных компьютерных систем, включая банковские, медицинские и административные, а также работа в ЦОД и с телекоммуникационным оборудованием;
  • Бестрансформаторная архитектура с высокими показателями эффективности;
  • Компактные габариты, позволяющие использовать один или несколько ИБП в общей системе на минимальной площади;
  • Входной коэффициент мощности с PFC – 0,99;
  • Минимальные гармонические искажения входного тока (>5%);
  • Полная совместимость с ДГУ (дизель-генераторными установками);
  • Возможность параллельного подключения до трех ИБП в целях повышения мощности и до четырех – в целях резервирования;
  • Интеллектуальная трехступенчатая система заряда батарей с применением температурной компенсации и измерительного контура, в целях повышения срока службы и показателей отказоустойчивости;
  • Возможность удаленного управления и мониторинга;
  • Коммуникационные порты RS-232, USB, EPO, два разъема MiniSlot, 3 сигнальных входа;
  • Удобный русифицированный графический ЖК-дисплей

Опции

  • Шкафы для установки внешних аккумуляторных батарей;
  • Встроенный ручной переключатель байпаса (в моделях до 120 кВА);
  • Внешний переключатель байпаса для обслуживания;
  • Коммуникационные устройства (Web/SNMP, Modbus/Jbus, реле);
  • Датчик окружающей среды;
  • Набор программного обеспечения для управления и мониторинга.

Видео


Технические характеристики Eaton 93E 40 кВА

Общие характеристики

Номинальная выходная мощность (при КМ = 0.9)

40 кВA
36 кВт

Топология

ИБП с двойным преобразованием напряжения

Частота

50/60 Гц (от 40 до 72 Гц)

Входной коэффициент мощности

>0.99

КНИ входного тока

≤5%

Входные характеристики

Входные подключения

3 ф. + N

Номинальное напряжение

220/380, 230/400, 240/415 В, 50/60 Гц

Диапазон входного напряжения

-15%, +20% от номинального (400 В) при 100% нагрузке

Возможность плавного пуска

Да

Встроенная защита от обратного тока

Да

Выходные характеристики

Выходные подключения

3 ф. + N

Номинальное напряжение (настраиваемое)

220/380, 230/400, 240/415 В, 50/60 Гц

Отклонение выходного напряжения

±1% статич.; <5% динамич. при 100% изменении активной нагрузки, время реакции <20 мс

Перегрузочная способность инвертора

10 мин при 102-125% нагрузки
1 мин при 126-150% нагрузки
500 мс при >151% нагрузки

Перегрузочная способность при наличии байпаса

Непрерывная – до 115 %, в течение 20 мс – 1000 %
Примечание: перегрузочная способность может ограничиваться предохранителями байпаса!

Характеристики батарей

Батарея

384 В (32 x 12 В, 192 элемента) для 15-40 кВA со встроенными батареями
384 В - 480 В для 15-80 кВA с внешними батареями
432 В - 480 В для 100-400 кВA с внешними батареями

Метод заряда

Технология ABM

Ток заряда / модель
По умолчанию A
Max* A

40 кВА
7 А
10.6 А

*Может быть ограничен максимальным значением входного тока ИБП

Описание

КПД

до 98% в высокоэффективном режиме (15-80 кВA)
до 98.5% в высокоэффективном режиме (100-400 кВA)
до 94% в режиме двойного преобразования

Технология параллельной работы

Powerware Hot Sync® Technology

Размеры Ш x Г x В (мм)

500 x 710 x 1500

40 кВA (с внутренними батареями)

Cabinet rating

IP20 with standard washable dust filters

Вес без внутренних батарей (кг)

120

40 кВA

Вес со внутренними батареями

490

40 кВA

Коммуникационные возможности

Дисплей

Графический ЖК-дисплей с голубой подсветкой

Светодиоды

4 сигнальных светодиода

Звуковая сигнализация

Да

Порты связи

(1) RS-232, (1) USB, (1) EPO

Слоты

2 мини-слота для установки коммуникационных карт

Релейные входы/выходы

3 сигнальных входа

Условия работы

Температура работы

От 0 ºC до +40 ºC

Температура хранения

От -25 ºC до +55 ºC без батарей
от +15 ºC до +25 ºC с батареями

Влажность

5-95%, без конденсации

Уровень шума (на расстоянии 1 м)

30-40 кВА ≤62 dBA

Высота над уровнем моря

<1000 м при +40 °C

Опции

Внешние батарейные шкафы

Встроенный переключатель сервисного байпаса до 120 кВА

Внешний сервисный байпас (80-160 кВА)

MiniSlot карты (Web/SNMP, ModBus/Jbus, Relay)

Датчик окружающей среды EMP001
