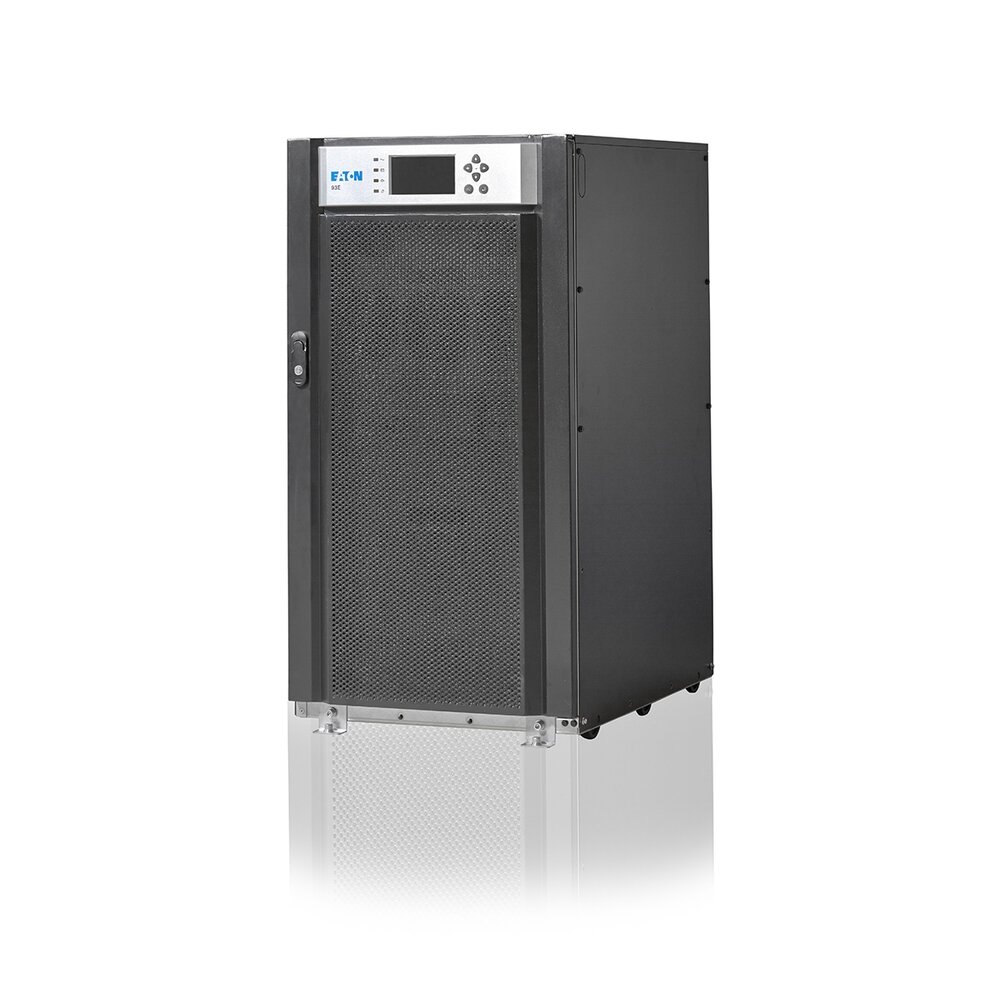

Eaton 93E

Eaton 93E
Доступные мощности: от 15 кВА до 400 кВА
Производитель: Eaton
Тип: On-line
Мощность: 20, 15, 60, 40, 30, 80, 100, 120, 300, 400, 200, 160
Кол-во фаз вход/выход: 3:3
Трансформатор гальванической изоляции: Нет
Сферы применения: Телекоммуникации, Инфраструктуры, Промышленность, Сфера обслуживания, Автоматизация, Транспорт


Настройка и инструкция

Открыть брошюру (PDF) Eaton 93E
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: spbinfo@jetushkauni-jet.ru или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее




Мы занимаемся обслуживанием оборудования Eaton в Санкт-Петербурге и области - установкой, наладкой и ремонтом

Компания «Юниджет»:

Для того, чтобы купить ИБП или иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60


Описание

Eaton 93E — трехфазный источник бесперебойного питания (ИБП) предназначен для эксплуатации в IT-инфраструктуре различных предприятий, включая банковский сектор, административные и медицинские учреждения, ЦОД. Eaton 93E можно запускать в параллель, причём масштабирование системы можно проводить "на горячую", то есть без прекращения энергоснабжения ответственных потребителей. Большой ЖК-дисплей позволяет легко изменять настройки, а так же управлять оборудованием.


Инструкция Eaton 93E 15 кВА - 80 кВА

Инструкция Eaton 93E 80 кВА - 200 кВА

Брошюра Eaton 93E 15 кВА - 80 кВА

Брошюра Eaton 93E 80 кВА - 400 кВА


Ключевые особенности

  • Доступные мощности Eaton 93E – 15 кВА, 30 кВА, 40 кВА, 60 кВА, 80 кВА, 100 кВА, 120 кВА, 160 кВА, 200 кВА, 300 кВА и 400 кВA (КМ = 0,9; 13.5 кВт, 18 кВт, 27 кВт, 36 кВт, 54 кВт, 72 кВт, 90 кВт, 108 кВт, 144 кВт, 180 кВт, 270 кВт, 360 кВт);
  • Модели 15-40 кВА оборудованы встроенными батареями;
  • В сферы применения ИБП входят защита различных компьютерных систем, включая банковские, медицинские и административные, а также работа в ЦОД и с телекоммуникационным оборудованием;
  • Бестрансформаторная архитектура с высокими показателями эффективности;
  • Компактные габариты, позволяющие использовать один или несколько ИБП в общей системе на минимальной площади;
  • Входной коэффициент мощности с PFC – 0,99;
  • Минимальные гармонические искажения входного тока (>5%);
  • Полная совместимость с ДГУ (дизель-генераторными установками);
  • Возможность параллельного подключения до трех ИБП в целях повышения мощности и до четырех – в целях резервирования;
  • Интеллектуальная трехступенчатая система заряда батарей с применением температурной компенсации и измерительного контура, в целях повышения срока службы и показателей отказоустойчивости;
  • Возможность удаленного управления и мониторинга;
  • Коммуникационные порты RS-232, USB, EPO, два разъема MiniSlot, 3 сигнальных входа;
  • Удобный русифицированный графический ЖК-дисплей

Опции

  • Шкафы для установки внешних аккумуляторных батарей;
  • Встроенный ручной переключатель байпаса (в моделях до 120 кВА);
  • Внешний переключатель байпаса для обслуживания;
  • Коммуникационные устройства (Web/SNMP, Modbus/Jbus, реле);
  • Датчик окружающей среды;
  • Набор программного обеспечения для управления и мониторинга.

Видео

Технические характеристики

Общие характеристики

Номинальная выходная мощность (при КМ = 0.9)

15, 30 ,40 , 60, 80, 100, 120, 160, 200, 300, 400 кВA
13.5, 18, 27, 36, 54, 72, 90, 108, 144, 180, 270, 360 кВт

Топология

ИБП с двойным преобразованием напряжения

Частота

50/60 Гц (от 40 до 72 Гц)

Входной коэффициент мощности

>0.99

КНИ входного тока

≤5%

Входные характеристики

Входные подключения

3 ф. + N

Номинальное напряжение

220/380, 230/400, 240/415 В, 50/60 Гц

Диапазон входного напряжения

-15%, +20% от номинального (400 В) при 100% нагрузке

Возможность плавного пуска

Да

Встроенная защита от обратного тока

Да

Выходные характеристики

Выходные подключения

3 ф. + N

Номинальное напряжение (настраиваемое)

220/380, 230/400, 240/415 В, 50/60 Гц

Отклонение выходного напряжения

±1% статич.; <5% динамич. при 100% изменении активной нагрузки, время реакции <20 мс

Перегрузочная способность инвертора

10 мин при 102-125% нагрузки
1 мин при 126-150% нагрузки
500 мс при >151% нагрузки

Перегрузочная способность при наличии байпаса

Непрерывная – до 115 %, в течение 20 мс – 1000 %
Примечание: перегрузочная способность может ограничиваться предохранителями байпаса!

Характеристики батарей

Батарея

384 В (32 x 12 В, 192 элемента) для 15-40 кВA со встроенными батареями
384 В - 480 В для 15-80 кВA с внешними батареями
432 В - 480 В для 100-400 кВA с внешними батареями

Метод заряда

Технология ABM

Ток заряда / модель
По умолчанию A
Max* A

15
3.5
5.3

20
3.5
5.3

30
5.2
8

40
7
10.6

60
10.4
16

80
20
40

100
20
40

120
20
40

160
20
80

200
20
80

300
20
120

400
20
160

кВА
A
A

*Может быть ограничен максимальным значением входного тока ИБП

Описание

КПД

до 98% в высокоэффективном режиме (15-80 кВA)
до 98.5% в высокоэффективном режиме (100-400 кВA)
до 94% в режиме двойного преобразования

Технология параллельной работы

Powerware Hot Sync® Technology

Размеры Ш x Г x В (мм)

500 x 710 x 960
500 x 710 x 1230
500 x 710 x 1500
600 x 800 x 1876
1600 x 820 x 1880

15-20 кВA (с внутренними батареями)
30 кВA (с внутренними батареями)
40 кВA (с внутренними батареями)
60-200 кВA
300/400 кВA

Cabinet rating

IP20 with standard washable dust filters

Вес без внутренних батарей (кг)

72
88
120
202
245
283
311
457
860
970

15-20 кВA
30 кВA
40 кВA
60 кВA
80 кВA
100 кВA
120 кВA
160/200 кВA
300 кВA
400 кВA

Вес со внутренними батареями

272
376
490

15-20 кВA
30 кВA
40 кВA

Коммуникационные возможности

Дисплей

Графический ЖК-дисплей с голубой подсветкой

Светодиоды

4 сигнальных светодиода

Звуковая сигнализация

Да

Порты связи

(1) RS-232, (1) USB, (1) EPO

Слоты

2 мини-слота для установки коммуникационных карт

Релейные входы/выходы

3 сигнальных входа

Условия работы

Температура работы

От 0 ºC до +40 ºC

Температура хранения

От -25 ºC до +55 ºC без батарей
от +15 ºC до +25 ºC с батареями

Влажность

5-95%, без конденсации

Уровень шума (на расстоянии 1 м)

15-20 кВА ≤55 dBA
30-40 кВА ≤62 dBA
60-80 кВА ≤65 dBA
100-200 кВА ≤70 dBA
300-400 кВА ≤73 dBA

Высота над уровнем моря

<1000 м при +40 °C

Опции

Внешние батарейные шкафы

Встроенный переключатель сервисного байпаса до 120 кВА

Внешний сервисный байпас (80-160 кВА)

MiniSlot карты (Web/SNMP, ModBus/Jbus, Relay)

Датчик окружающей среды EMP001
