Производитель: Eaton
Доступные мощности: от 15 кВА до 400 кВА
Сферы применения: Автоматизация, Инфраструктуры, Промышленность, Сфера обслуживания, Телекоммуникации, Транспорт
Тип: On-line
Мощность, кВА: 15
Мощность, кВт: 13,5
Кол-во фаз вход/выход: 3:3
Входной коэффициент мощности при 100% нагрузке: 0,99
Выходной коэффициент мощности: 0,9
Напряжение: 220, 230, 240, 380, 400, 415
Наличие аккумуляторов: внешние, внутренние
Подключение в параллель: До 4 ИБП
Трансформатор гальванической изоляции: Нет
Формфактор: Вертикальный корпус (Tower)
Степень защиты корпуса (IP): 20
Шум, дБ (на расстоянии 1 м): 55
Ширина, мм: 500
Высота, мм: 960
Глубина, мм: 710
Вес, кг: 72, 232
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: spb@uni-jet.ru или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Настройка и инструкция

Открыть брошюру (PDF) Eaton 93E 15 кВА

Мы занимаемся обслуживанием оборудования Eaton в Санкт-Петербурге и области - установкой, наладкой и ремонтом

Компания «Юниджет»:

Для того, чтобы купить ИБП Eaton 93E, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60


Описание

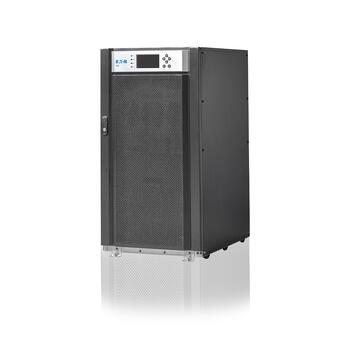

Eaton 93E — трехфазный источник бесперебойного питания (ИБП) предназначен для эксплуатации в IT-инфраструктуре различных предприятий, включая банковский сектор, административные и медицинские учреждения, ЦОД. Eaton 93E можно запускать в параллель, причём масштабирование системы можно проводить "на горячую", то есть без прекращения энергоснабжения ответственных потребителей. Большой ЖК-дисплей позволяет легко изменять настройки, а так же управлять оборудованием.


Инструкция Eaton 93E 15 кВА - 80 кВА

Инструкция Eaton 93E 80 кВА - 200 кВА

Брошюра Eaton 93E 15 кВА - 80 кВА

Брошюра Eaton 93E 80 кВА - 400 кВА


Ключевые особенности

  • Номинальная мощность Eaton 93E равна 15 кВА (КМ = 0,9; 13.5 кВт);
  • Модели 15-40 кВА оборудованы встроенными батареями;
  • В сферы применения ИБП входят защита различных компьютерных систем, включая банковские, медицинские и административные, а также работа в ЦОД и с телекоммуникационным оборудованием;
  • Бестрансформаторная архитектура с высокими показателями эффективности;
  • Компактные габариты, позволяющие использовать один или несколько ИБП в общей системе на минимальной площади;
  • Входной коэффициент мощности с PFC – 0,99;
  • Минимальные гармонические искажения входного тока (>5%);
  • Полная совместимость с ДГУ (дизель-генераторными установками);
  • Возможность параллельного подключения до трех ИБП в целях повышения мощности и до четырех – в целях резервирования;
  • Интеллектуальная трехступенчатая система заряда батарей с применением температурной компенсации и измерительного контура, в целях повышения срока службы и показателей отказоустойчивости;
  • Возможность удаленного управления и мониторинга;
  • Коммуникационные порты RS-232, USB, EPO, два разъема MiniSlot, 3 сигнальных входа;
  • Удобный русифицированный графический ЖК-дисплей

Опции

  • Шкафы для установки внешних аккумуляторных батарей;
  • Встроенный ручной переключатель байпаса (в моделях до 120 кВА);
  • Внешний переключатель байпаса для обслуживания;
  • Коммуникационные устройства (Web/SNMP, Modbus/Jbus, реле);
  • Датчик окружающей среды;
  • Набор программного обеспечения для управления и мониторинга.

Видео


Технические характеристики Eaton 93E 15 кВА

Общие характеристики

Номинальная выходная мощность (при КМ = 0.9)

15 кВA
13.5 кВт

Топология

ИБП с двойным преобразованием напряжения

Частота

50/60 Гц (от 40 до 72 Гц)

Входной коэффициент мощности

>0.99

КНИ входного тока

≤5%

Входные характеристики

Входные подключения

3 ф. + N

Номинальное напряжение

220/380, 230/400, 240/415 В, 50/60 Гц

Диапазон входного напряжения

-15%, +20% от номинального (400 В) при 100% нагрузке

Возможность плавного пуска

Да

Встроенная защита от обратного тока

Да

Выходные характеристики

Выходные подключения

3 ф. + N

Номинальное напряжение (настраиваемое)

220/380, 230/400, 240/415 В, 50/60 Гц

Отклонение выходного напряжения

±1% статич.; <5% динамич. при 100% изменении активной нагрузки, время реакции <20 мс

Перегрузочная способность инвертора

10 мин при 102-125% нагрузки
1 мин при 126-150% нагрузки
500 мс при >151% нагрузки

Перегрузочная способность при наличии байпаса

Непрерывная – до 115 %, в течение 20 мс – 1000 %
Примечание: перегрузочная способность может ограничиваться предохранителями байпаса!

Характеристики батарей

Батарея

384 В (32 x 12 В, 192 элемента) для 15-40 кВA со встроенными батареями
384 В - 480 В для 15-80 кВA с внешними батареями
432 В - 480 В для 100-400 кВA с внешними батареями

Метод заряда

Технология ABM

Ток заряда / модель
По умолчанию A
Max* A

15 кВА
3.5 А
5.3 А

*Может быть ограничен максимальным значением входного тока ИБП

Описание

КПД

до 98% в высокоэффективном режиме (15-80 кВA)
до 98.5% в высокоэффективном режиме (100-400 кВA)
до 94% в режиме двойного преобразования

Технология параллельной работы

Powerware Hot Sync® Technology

Размеры Ш x Г x В (мм)

500 x 710 x 960

15-20 кВA (с внутренними батареями)

Cabinet rating

IP20 with standard washable dust filters

Вес без внутренних батарей (кг)

72

15-20 кВA

Вес со внутренними батареями

272

15-20 кВA

Коммуникационные возможности

Дисплей

Графический ЖК-дисплей с голубой подсветкой

Светодиоды

4 сигнальных светодиода

Звуковая сигнализация

Да

Порты связи

(1) RS-232, (1) USB, (1) EPO

Слоты

2 мини-слота для установки коммуникационных карт

Релейные входы/выходы

3 сигнальных входа

Условия работы

Температура работы

От 0 ºC до +40 ºC

Температура хранения

От -25 ºC до +55 ºC без батарей
от +15 ºC до +25 ºC с батареями

Влажность

5-95%, без конденсации

Уровень шума (на расстоянии 1 м)

15-20 кВА ≤55 dBA

Высота над уровнем моря

<1000 м при +40 °C

Опции

Внешние батарейные шкафы

Встроенный переключатель сервисного байпаса до 120 кВА

Внешний сервисный байпас (80-160 кВА)

MiniSlot карты (Web/SNMP, ModBus/Jbus, Relay)

Датчик окружающей среды EMP001
