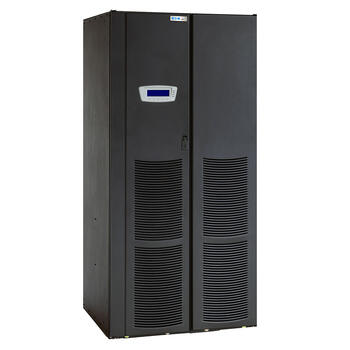

Eaton 9390 160 кВА

Выберите мощность:
Eaton 9390 160 кВА
Показать все фотографии
Доступные мощности: от 40 кВА до 160 кВА
Производитель: Eaton
Применение: Инфраструктуры, Серверы и сфера IT, Сфера обслуживания, Телекоммуникации, ЦОД
Тип: On-line
Мощность, кВА: 160
Мощность, кВт: 144
Кол-во фаз вход/выход: 3:3
Входной коэффициент мощности при 100% нагрузке: 0,99
Выходной коэффициент мощности: 0,9
Напряжение, В: 220, 230, 240, 380, 400, 415
Поддерживаемые типы аккумуляторов: внешние
Подключение в параллель: До 6 ИБП
Трансформатор гальванической изоляции: Нет
Формфактор: Вертикальный корпус (Tower)
Степень защиты корпуса (IP): IP 20
Шум, дБ (на расстоянии 1 м): 65
Ширина, мм: 944
Высота, мм: 1879
Глубина, мм: 804
Вес, кг: 530
Запрос коммерческого предложения
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: order@uni-jet.com или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее
Подбор ИБП по мощности


Настройка и инструкция

Открыть брошюру Eaton 9390 160 кВА
Мы занимаемся обслуживанием оборудования Eaton в Санкт-Петербурге и области - установкой, наладкой и ремонтом. Подробнее

Компания «Юниджет»:

Для того, чтобы купить ИБП Eaton 9390, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

Российские аналоги с малым сроком поставки

Все российские ИБП

Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.

  • Высочайшее качество

    ENTEL HPX

    Мощность от 100 до 800 кВА
    Фазы вх/вых 3:3, 3:1
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 200–2400 кг
    IP 20–51
    Шум 58–47 дБ
    Габариты(Ш×В×Г) 600–2500 мм 800–2000 мм 200–1200 мм
    Подробнее
  • Лучшее решение

    ENTEL MPX

    Мощность от 10 до 300 кВА
    Фазы вх/вых 3:1, 1:1, 3:3
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 80–1100 (без бат.) кг
    IP 20–51
    Шум 48–70 дБ
    Габариты(Ш×В×Г) 280–1400 мм 700–1905 мм 780–850 мм
    Подробнее

  • ВИМП АСБП

    Мощность от 10 до 500 кВА
    Фазы вх/вых 3:1, 3:3
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 120–900 кг
    IP 20
    Шум 55–65 дБ
    Габариты(Ш×В×Г) 250–1300 мм 650–2000 мм 562–1100 мм
    Подробнее

  • ВИМП МСБП

    Мощность от 60 до 600 кВА
    Фазы вх/вых 3:3
    Трансформатор г. и. Нет
    Модульный Да
    Вес 120–200 кг
    IP 20
    Шум 55–72 дБ
    Габариты(Ш×В×Г) 600–2000 мм 1100–2000 мм 900–1050 мм
    Подробнее
  • Модульный ИБП

    ENTEL IPS

    Мощность от 50 до 800 кВА
    Фазы вх/вых 3:3, 3:1
    Трансформатор г. и. Нет
    Модульный Да
    Вес 200–1000 кг
    IP 20–41
    Шум 55–75 дБ
    Габариты(Ш×В×Г) 600–2400 мм 1200–2000 мм 800–1000 мм
    Подробнее

  • ВИМП БСБП

    Мощность от 20 до 200 кВА
    Фазы вх/вых 3:1, 3:3
    Трансформатор г. и. Нет
    Модульный Да
    Вес 43–160 кг
    IP 20
    Шум 56–65 дБ
    Габариты(Ш×В×Г) 485 мм 397–1550 мм 700–916 мм
    Подробнее

  • ВИМП ССБП

    Мощность от 1 до 25 кВА
    Фазы вх/вых 1:1, 3:1, 3:3
    Трансформатор г. и. Нет
    Модульный Нет
    Вес 7–25 кг
    IP 20
    Шум 50–65 дБ
    Габариты(Ш×В×Г) 438 мм 86–130 мм 437–880 мм
    Подробнее

Описание

Eaton 9390 — трехфазный источник бесперебойного питания (ИБП) двойного преобразования, классическое решение от Eaton для защиты ЦОД, серверного и телекоммуникационного оборудования. Обладает компактными размерами и гибкими возможностями по размещению системы в различных помещениях без ущерба доступу к компонентам, тепловыделению и производительности. Имеется возможность простого объединения от двух до шести источников бесперебойного питания в параллельную систему.

Инструкция Eaton 9390

Ключевые особенности

  • Номинальная мощность Eaton Powerware 9390 равна 160 кВА;
  • Коэффициент мощности 0,9;
  • Классическое решение для защиты вычислительного и серверного оборудования в среде ЦОД, хранилищ данных, оборудования телекома (в т.ч. операторов сотовой связи и интернет-провайдеров);
  • Бестрансформаторная компоновка и ряд инженерных решениям в измерении показателей работы позволяют Eaton 9390 достигать КПД до 94%;
  • Входной коэффициент мощности 0,99, низкие показатели КНИ потребляемого тока на входе (мене 4,5%), менее чем 5% искажения выходного напряжения при нелинейной нагрузке;
  • Возможность работы на байпасе с непрерывной 110% перегрузкой;
  • Поддержка параллельного подключения до 6 единиц в целях увеличения мощности или резервирования, с поддержкой технологии распределения нагрузки;
  • Отсутствие единой точки отказа в параллельной системе за счет неучастия управляющих кабелей в ее работе;
  • «Интеллектуальная» трехступенчатая зарядка аккумуляторных батарей для увеличения срока службы и повышения отказоустойчивости;
  • Компактные габариты шкафа, позволяющие инсталлировать систему вплотную к стене или в углу, возможность прокладки кабелей сверху и снизу;
  • Высокие показатели энергоэффективности при низких показателях тепловыделения – эксплуатация ИБП возможна без ущерба производительности даже в небольших помещениях;
  • Коммуникационные возможности представлены четырьмя коммуникационными разъемами для плат расширения, последовательным портом, пятью программируемыми релейными входами и одним выходным релейных выходом;
  • Для взаимодействия с системой используется графический ЖК-дисплей

Опции

  • Внешние батарейные модули с аккумуляторными батареями повышенного срока службы;
  • Адаптер SNMP$
  • Адаптер ModBus/JBus;
  • Адаптер релейных контактов;
  • Модуль параллельной работы;
  • Удаленный дисплей ViewUPS;
  • Встроенный ручной байпас (в моделях от 40 кВА до 80 кВА);
  • Внешний сервисный байпас:
  • Датчик окружающей среды (влажности и температуры);
  • Набор опционального программного обеспечения

Модификации

Код изделия

Наименование в каталоге

Мощность

Габариты ШxГxВ (мм)

Масса (кг)

1028516

9390-160-N-4xO

160 кВА/144 кВт

1879x944x804

530

Внешние батарейные модули

1025570

9390-BAT10-S-40x38Ач (250A)

38 Ач

1877x575x773

700

1025572

9390-BAT10-S-200 (250A)

200 Вт

1877x575x773

1176

1026327

9390-BAT10-S-205 (250A)

205 Вт

1879x1125x808

1270

1025467

9390-BAT10-280 (250A)

280 Вт

1879x1125x808

1444

1025468

9390-BAT10-500 (250A)

500 Вт

1879x1125x808

2188

1025469

9390-BAT10-280 (400A)

280 Вт

1879x1125x808

1444

1025470

9390-BAT10-330 (400A)

330 Вт

1879x1125x808

1625

1025471

9390-BAT10-500 (400A)

500 Вт

1879x1125x808

2188

Батарейные стойки

1026273

9390-RACK10-1x40x200W

200 Вт

1714x566x1246

985

1026274

9390-RACK10-1x40x280W

280 Вт

1726x690x1246

1228

1026275

9390-RACK10-1x40x330W

330 Вт

1726x690x1546

1431

1026276

9390-RACK10-1x40x390W

390 Вт

1729x690x1546

1587

1026277

9390-RACK10-1x40x500W

500 Вт

1789x690x1546

1995

1026278

9390-RACK10-2x40x500W

500 Вт

1714x866x1856

3879

1026279

9390-RACK10-3x40x500W

500 Вт

1789x690x3666

5865

Дополнительное оборудование

1021887

Внешний переключатель байпаса 60-80 кВА (настенный монтаж)

840x380x130

17

1021888

Внешний переключатель байпаса 120 кВА (настенный монтаж)

1040x560x130

25

1024626

Внешний переключатель байпаса 160 кВА (настенный монтаж)

1040x560x130

25

1025476

SPM- 60-2 (настенный монтаж)

700x500x250

50

1023540

SPM- 80 -4 (напольный монтаж)

1530x520x788

230

1024687

9390 шкаф параллельной работы 3x120 кВА

1879x519x808

217

1024506

9390 шкаф параллельной работы 3x160 кВА

1879x519x808

217

1023295

Eaton (Powerware) 9390-40-N-4X1-MBS

1023296

Eaton (Powerware) 9390-60-U-4X1-MBS

1023297

Eaton (Powerware) 9390-80-N-4X1-MBS

1028500

Eaton (Powerware) 9390-40-N-4X0-MBS

1028501

Eaton (Powerware) 9390-60-U-4X0-MBS

1028502

Eaton (Powerware) 9390-80-N-4X0-MBS

1028503

Eaton (Powerware) 9390-40-N-4X1

1028504

Eaton (Powerware) 9390-60-U-4X1

1028505

Eaton (Powerware) 9390-80-N-4X1

1028506

Eaton (Powerware) 9390-100-U-4X1

1028507

Eaton (Powerware) 9390-120-N-4X1

1028508

Eaton (Powerware) 9390-120-U-4X1

1028509

Eaton (Powerware) 9390-160-N-4X1

1024993

Eaton (Powerware) 9390-40-N-4X1 (Sync Control SUPPORT)

1024994

Eaton (Powerware) 9390-60-U-4X1 (Sync Control SUPPORT)

1024995

Eaton (Powerware) 9390-80-N-4X1 (Sync Control SUPPORT)

1024635

Eaton (Powerware) 9390-100-U-4X1 (Sync Control SUPPORT)

1024636

Eaton (Powerware) 9390-120-N-4X1 (Sync Control SUPPORT)

1023298

Eaton (Powerware) 9390-120-U-4X1 (Sync Control SUPPORT)

1023299

Eaton (Powerware) 9390-160-N-4X1 (Sync Control SUPPORT)

1027149

Eaton (Poweware) 9390-40-IT-4x1-MBS

1027150

Eaton (Poweware) 9390-80-IT-4x1-MBS

1027151

Eaton (Poweware) 9390-120-IT-4x1

1027152

Eaton (Poweware) 9390-160-IT-4x1

1028510

Eaton (Powerware) 9390-40-N-4X0

1028511

Eaton (Powerware) 9390-60-U-4X0

1028512

Eaton (Powerware) 9390-80-N-4X0

1028513

Eaton (Powerware) 9390-100-U-4X0

1028514

Eaton (Powerware) 9390-120-N-4X0

1028515

Eaton (Powerware) 9390-120-U-4X0

1028516

Eaton (Powerware) 9390-160-N-4X0

1025570

Eaton (Powerware) 9390-BAT10-S-40x38Ah (250A)

1025572

Eaton (Powerware) 9390-BAT10-S-200 (250A) (CSB HRL 12200W)

1026327

Eaton (Powerware) 9390-BAT10-S-205 (250A) (Enersys HX205)

1025573

Eaton (Powerware) 9390-BAT-S-EMPTY (250A)

1025467

Eaton (Powerware) 9390-BAT10-280 (250A) (CSB HRL 12280W)

1025468

Eaton (Powerware) 9390-BAT10-500 (250A) (CSB HRL12500W)

1023244

Eaton (Powerware) 9390-BAT10-40x55Ah (Enersys HR250)

1023245

Eaton (Powerware) 9390-BAT10-40x67Ah (Enersys HR305)

1027614

Eaton (Powerware) 9390-BAT10-40х500 (250A) (Enersys HX500)

1023366

Eaton (Powerware) 9390-BAT10-EMPTY250A

1025469

Eaton (Powerware) 9390-BAT10-280 (400A) (CSB HRL 12280W)

1025470

Eaton (Powerware) 9390-BAT10-330 (400A) (CSB HRL 12330W)

1025471

Eaton (Powerware) 9390-BAT10-500 (400A) (CSB HRL12500W)

1027615

Eaton (Powerware) 9390-BAT10-40х500 (400A) (Enersys HX500)

1023984

Eaton (Powerware) 9390-BAT10-EMPTY400A



Технические характеристики Eaton 9390 160 кВА

Номинальная выходная мощность ИБП (коэфф. мощности 0,9)

кВА

160

кВт

144

Общие характеристики

КПД в режиме двойного преобразования (при полной нагрузке)

94%

КПД в режиме двойного преобразования (при нагрузке 50%)

92,5%

КПД в режиме экономии (ESM)

до 99%

Параллельное подключение по технологии Hot Sync

6

Возможность обновления на месте

Присутствует

Топология инвертора / выпрямителя

ШИМ на IGBT-транзисторах

Уровень шума

< 65 дБ

Высота

1000 м без понижения характеристик (макс. 2000 м)

Входные характеристики

Вход

3 фазы + N + PE

Номинальное напряжение

220 /380, 230 /400, 240 /415 В, 50 /60 Гц

Диапазон входного напряжения

±15%, +20% от номинала при 100% нагрузке, -30%, +20% от номинала при нагрузке 50%

Диапазон частоты

45 - 65 Гц

Входной коэффициент мощности

0,99

КНИ потребляемого тока

< 4,5%

Плавный наброс нагрузки

Присутствует

Защита от обратного напряжения

Присутствует

Выходные характеристики

Выход

3 фазы + N + PE

Номинальное напряжение

220 /380, 230 /400, 240 /415 В, 50 /60 Гц

Искажение выходного напряжения

<3% (100% линейная нагрузка); <5% (стандартная нелинейная нагрузка)

Выходной коэффициент мощности

0,9 (т.е. 72 кВт при 80 кВА)

Диапазон коэффициента мощности нагрузки

0,7 индуктивного — 0,8 емкостного характера

Допустимая перегрузка

10 мин. — 100 -110%; 30 сек. — 110-125%; 10 сек. — 125 -150%; 300 мс > 150%

Допустимая перегрузка при работе на байпасе

Непрерывная — 100 -110%; 10 мин. — 110 -150%; 5 мин. > 1000%. Примечание! Перегрузка может быть огранчена номиналом предохранителя

Характеристики батарей

Тип

VRLA, NiCd

Метод зарядки

Технология ABM или Float

Температурная компенсация

Дополнительно

Номинальная мощность

480 В (40*12 В 240 элем.)

Ток зарядки /модель
По умолчанию, A
Максимально, A*

160
40
80

*Ограничено макс. номиналом входного тока ИБП

Опции



Внешние батарейные модули с батареями с увеличенным сроком службы, разъем X-Slot (для подключения адаптеров Web /SNMP, ModBus /JBus, Relay, Hot Sync, удаленного дисплея ViewUPS), модуль параллельной работы Hot Sync, встроенный ручной байпас до 80 кВА, внешний сервисный байпас.

Коммуникационные возможности

X-Slot

4 коммуникационных разъема

Последовательные порты

1 шт.

Релейные входы /выходы

Программируемые, 5 /1

Сертификация

Безопасность (сертификация CB)

IEC 62040-1, IEC 60950-1

EMC

IEC 62040-2

Производительность

IEC 62040-3

Похожие ИБП на 160 кВА

Все ИБП на 160 кВА · 68 моделей

Модели других производителей на 160 кВА. Значок — характеристика совпадает с Eaton 9390 160 кВА.

  • Jovystar Pro 160 кВА

    Мощность, кВА/кВт ✓160 / 144
    Фазы вх/вых ✓3:3
    Трансформатор г. и. ✓Нет
    Аккумуляторы ✓внешние
    Формфактор ✓Tower
    Напряжение ✓220–415 В
    Параллельная работа ✓До 6 ИБП
    IP ✓20
    Габариты(Ш×В×Г) 815 мм 1705 мм 865 мм
    Вес 715 кг
    Подробнее

  • Galaxy VM 160 кВА

    Мощность, кВА/кВт ✓160 / 144
    Фазы вх/вых ✓3:3
    Трансформатор г. и. ✓Нет
    Аккумуляторы ✓внешние
    Формфактор ✓Tower
    Напряжение 380–415 В
    Параллельная работа Да
    IP ✓20
    Габариты(Ш×В×Г) 1003 мм 1970 мм 854 мм
    Вес 699 кг
    Подробнее

  • Piller APOSTAR AP Premium 160 кВА

    Мощность, кВА/кВт ✓160 / 144
    Фазы вх/вых ✓3:3
    Трансформатор г. и. Опция
    Аккумуляторы ✓внешние
    Формфактор ✓Tower
    Напряжение 380–415 В
    Параллельная работа ✓До 6 ИБП
    IP ✓20
    Габариты(Ш×В×Г) 1200 мм 1900 мм 800 мм
    Вес 895 кг
    Подробнее

  • Legrand KEOR HP 160 кВА

    Мощность, кВА/кВт ✓160 / 144
    Фазы вх/вых ✓3:3
    Трансформатор г. и. Да
    Аккумуляторы ✓внешние
    Формфактор ✓Tower
    Напряжение 380–415 В
    Параллельная работа ✓До 6 ИБП
    IP ✓20
    Габариты(Ш×В×Г) 815 мм 1670 мм 825 мм
    Вес 715 кг
    Подробнее

  • General Electric SG 160 кВА

    Мощность, кВА/кВт ✓160 / 144
    Фазы вх/вых ✓3:3
    Трансформатор г. и. Да
    Аккумуляторы ✓внешние
    Формфактор ✓Tower
    Напряжение 380–415 В
    Параллельная работа ✓До 6 ИБП
    IP ✓20
    Габариты(Ш×В×Г) 900 мм 1900 мм 850 мм
    Вес 1050 кг
    Подробнее

  • Borri B9000FXS 160 кВА

    Мощность, кВА/кВт ✓160 / 144
    Фазы вх/вых ✓3:3
    Трансформатор г. и. Да
    Аккумуляторы ✓внешние
    Формфактор ✓Tower
    Напряжение 380–415 В
    Параллельная работа ✓До 6 ИБП
    IP ✓20
    Габариты(Ш×В×Г) 815 мм 1670 мм 825 мм
    Вес 715 кг
    Подробнее

  • Socomec Delphys MP Elite+ 160 кВА

    Мощность, кВА/кВт ✓160 / 144
    Фазы вх/вых ✓3:3
    Трансформатор г. и. Да
    Аккумуляторы ✓внешние
    Формфактор ✓Tower
    Напряжение 380–415 В
    Параллельная работа ✓До 6 ИБП
    IP ✓20
    Габариты(Ш×В×Г) 1000 мм 1930 мм 800 мм
    Вес 1020 кг
    Подробнее

  • Socomec DELPHYS BC 160 кВА

    Мощность, кВА/кВт ✓160 / 144
    Фазы вх/вых ✓3:3
    Трансформатор г. и. Опция
    Аккумуляторы ✓внешние
    Формфактор ✓Tower
    Напряжение 380–415 В
    Параллельная работа ✓До 6 ИБП
    IP ✓20
    Габариты(Ш×В×Г) 700 мм 1930 мм 800 мм
    Вес 480 кг
    Подробнее

Устройства АВР и переключатели нагрузки Socomec ATyS

Все АВР

Автоматические реверсивные рубильники Socomec: от модульных аппаратов на 40 А до силовых переключателей на 3200 А. Подберём исполнение под щит и обеспечим поставку.

  • Socomec ATyS g M

    от50 407руб.

    Сила тока от 40 до 160 А
    Кол-во полюсов 2, 4
    • Модульный автоматический реверсивный рубильник
    • Крепеж на DIN рейку или монтажную плату
    • Поворотная рукоятка в комплекте
    Подробнее

  • Socomec ATyS t M

    от84 403руб.

    Сила тока от 40 до 160 А
    Кол-во полюсов 4
    • Модульный автоматический реверсивный рубильник
    • Крепеж на DIN рейку или монтажную плату
    • Поворотная рукоятка в комплекте
    Подробнее

  • Socomec ATyS r и ATyS d

    от112 537руб.

    Сила тока от 125 до 3200 А
    Кол-во полюсов 3, 4
    • Моторизированные реверсивные рубильники
    • Встроенные дополнительные контакты
    • Сигнальные реле
    • Расширенный диапазон источников питания
    Подробнее

  • Socomec ATyS p M

    от128 949руб.

    Сила тока от 40 до 160 А
    Кол-во полюсов 4
    • Модульный автоматический реверсивный рубильник с блоком АВР
    • Крепеж на DIN рейку или монтажную плату
    • Специальные функции тестирования при работе с дизельгенераторами
    • Панель удаленного управления (D10/D20)
    • LCD-экран
    Подробнее

  • Socomec ATyS p

    от212 570руб.

    Сила тока от 125 до 3200 А
    Кол-во полюсов 3, 4
    • Автоматический реверсивный рубильник
    • От 125 до 3200 А
    • Крепеж на DIN рейку или монтажную плату
    Подробнее

  • Socomec ATyS t

    от221 557руб.

    Сила тока от 125 до 3200 А
    Кол-во полюсов 3, 4
    • Автоматический реверсивный рубильник
    • От 125 до 3200 А
    Подробнее

  • Socomec ATyS g

    от359 102руб.

    Сила тока от 125 до 3200 А
    Кол-во полюсов 3, 4
    • Автоматический реверсивный рубильник
    • От 125 до 3200 А
    • Крепеж на DIN рейку или монтажную плату
    Подробнее

Аккумуляторы для ИБП

Все аккумуляторы
Eaton 9390 160 кВА
8-800-707-98-45

звонок по России бесплатный

Запрос коммерческого предложения
Наши проекты
Для заказчиков
Наши вакансии
8-800-707-98-45 +7 (812) 247-06-60 +7 (499) 702-07-60
© ООО «Юниджет» 2009 - 2026. Все права защищены. Unijet LLC

Во время посещения сайта вы соглашаетесь на использование файлов cookie и обработку персональных данных с использованием Яндекс Метрики

%
