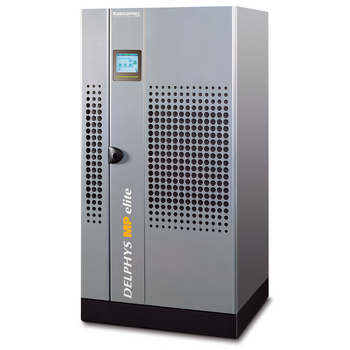

Socomec Delphys MP Elite+ 160 кВА

Настройка и инструкция

Открыть брошюру Socomec Delphys MP Elite+ 160 кВА

Описание

ИБП Socomec Delphys MP Elite+ является продвинутым трехфазным решением двойного преобразования (On-Line), предназначенным для широкого круга ответственных нагрузок, требующих высокого качества электропитания при малом числе помех, в том числе, различного промышленного и медицинского оборудования. ИБП Delphys MP Elite+ обеспечивает выдающиеся показатели отказоустойчивости и эффективности, что дает возможность применять систему даже в условиях серьезных непрерывных нагрузок с перманентными перегрузками на выходе.

---

Ключевые особенности

• Мощность Delphys MP Elite+ 160 кВА (144 кВт);
• Вершина линейки Delphys, обеспечивающая выдающиеся показатели работы в критических условиях постоянных нагрузок промышленных производств, электроэнергетике, нефте- и газопереработке, транспортных инфраструктурах и т.д.;
• Высокие показатели перегрузочной способности — до 150% на 1 минуту и до 125% на 10 минут;
• Устойчивость к КЗ обеспечивает легкий подбор защитных устройств для обеспечения избирательности распределения электропитания на выходе;
• Высокая устойчивость системы к пиковым токам;
• Полная гальваническая развязка трансформатора с разделением между двумя независимыми выходами источников;
• Уровень гармонических искажения выходного напряжения не превышает 2 % с линейными нагрузками и 4 % с нелинейными нагрузками;
• Применение IGBT-выпрямителя обеспечивает высокие показатели эффективности при низких искажениях входного тока;
• Полное резервирование всех основных компонентов системы, в т.ч. системы вентиляции;
• Фронтальный доступ обеспечивает простоту обслуживания;
• Возможность построения параллельной конфигурации из 6 ИБП с резервированием 1+1 и N+1;
• 2N-архитектура со статическими системами переключения нагрузки;
• Обеспечение предотвращения каскадных отказов в параллельных системах;
• Усиленная конструкция позволяет использовать ИБП в неблагоприятных условиях, доступна модификация системы в соответствии с необходимым стандартом IP;
• Полная совместимость с дизель-генераторными установками, поддержка «плавного» пуска;
• Возможность создания новой нейтральной системы с дополнительным трансформатором на байпасной линии;
• Отсутствие необходимости в большом количестве кабелей для подключения аккумуляторов и выпрямителя;
• Интеллектуальная система управления зарядом аккумуляторных батарей;
• Защита от обратного тока;
• Удобный ЖК-дисплей с графическим интерфейсом;
• В стандартной конфигурации три слота для коммуникационных плат

---

Опции

• Совместимость с системой Flywheel;
• Система синхронизации ACS (2N);
• Подача электропитания с резервированием
• Возможность повышения мощности без прерывания  питания;
• Выпрямитель с продолжительным временем работы от АКБ;
• Усиленный корпус с классом защиты вплоть до IP52;
• Пылевые фильтры системы вентиляции;
• Верхнее подключение кабелей;
• Сенсорный дисплей;
• Программируемые «сухие» контакты;
• ModBus RTU/TCP, ProbiBus/ProfiNET, BACnet/IP;
• SNMP для удаленного управления и мониторинга;
• 3 дополнительных слота для карт связи

---

Технические характеристики

Sном (кВА)	80	100	120	160	200
Рном (кВт)	72	90	108	144	180
Вход/выход	3/3
Параллельная конфигурация	до 6 блоков (распределенный или централизованный байпас)
ВХОД
Номинальное напряжение	380 В — 400 В — 415 В
Допуск по напряжению	342 - 460 В
Номинальная частота	50/60 Гц
Допуски по частоте	от 45 до 65 Гц
Коэффициент мощности /THDI	Постоянное значение 0,99 / 2,5% без фильтра
ВЫХОД
Номинальное напряжение	380 В —  400 В —  415 В (с возможностью конфигурации)
Допуск по напряжению	< 1 % (статическая нагрузка), ± 2% за 5 мс (условия динамической нагрузки от 0 до 100%)
Номинальная частота	50/60 Гц
Допуски по частоте	±0,2%
Общие искажения выходного напряжения - линейная нагрузка	TMU <2%
Общие искажения выходного напряжения - нелинейная нагрузка	TMU <4%
Ток короткого замыкания на инверторе (100 мс)	До 3,5 Iном
Перегрузка	До 150% -1 минута, 125% -10 минут
Коэффициент амплитуды	3:1
БАЙПАС
Номинальное напряжение	380 В — 400 В — 415 В
Допуск по напряжению	± 10% (с возможностью выбора)
Номинальная частота	50/60 Гц
Допуски по частоте	±2% (устанавливается для обеспечения совместимости с генераторной установкой)
Ток короткого замыкания на байпасе (20 мс)	До 24 Iном
КПД
Интерактивный режим	93,5%
Режим Eco Mode	98%
СРЕДА
Рабочая температура окружающей среды	от 0°С до +40°С (от 15°С до 25°С для продления срока службы аккумуляторных батарей)
Относительная влажность	0 - 95% без конденсации
Высота над уровнем моря	1000 м без снижения рабочих характеристик (максимум 3000 м)
Уровень шума на расстоянии 1 м (ISO 3746)	65 дБА			67 дБА
ШКАФ ИБП
Габариты (Ш х Г х В)	1000 x 800x1930 мм
Вес	740 кг	860 кг		1020 кг
Класс защиты	IP20 (опционально возможны другие IP)
Цвета	RAL9006
СТАНДАРТЫ
Безопасность	IEC/EN 62040-1, AS 62040.1.1, AS 62040.1.2
ЭМС	IEC/EN 62040-2, AS 62040.2
Товарная декларация	CE.RCM (Е2376)
