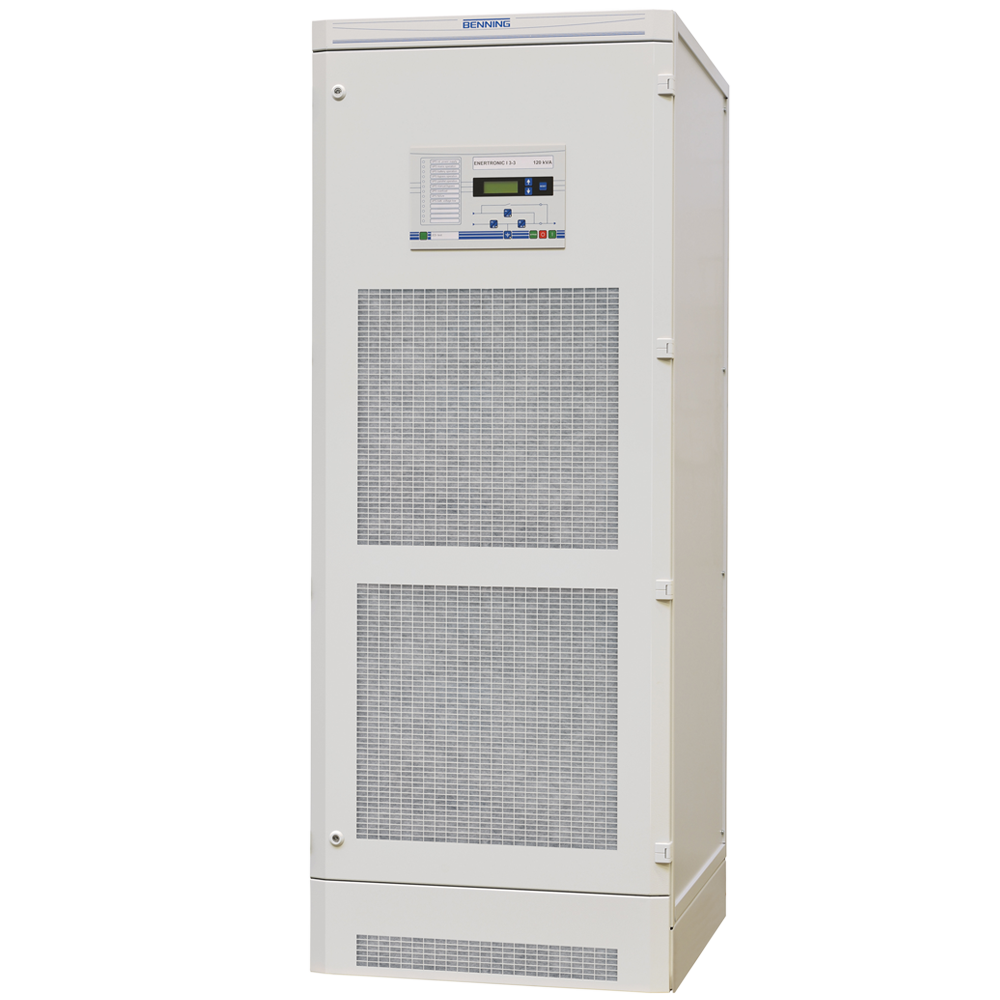

Benning ENERTRONIC I 160 кВА
Выберите мощность:
- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
Настройка и инструкция
Открыть брошюру (PDF) Benning ENERTRONIC I 160 кВАКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП Benning ENERTRONIC I, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Российские аналоги с малым сроком поставки
Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.
Описание
ENERTRONIC I – трехфазные и однофазные модели ИБП (UPS) двойного преобразования немецкого бренда Benning. Линейка источников бесперебойного питания высочайшей надежности, специально разработанная для промышленного использования. Найдет свое применение на предприятиях, требующих особого внимания к безопасности эксплуатации: нефтехимические и нефтеперерабатывающие предприятия, а также электростанции и подстанции. Возможность параллельного подключения до восьми аналогичных ИБП. В моделях имеются статический и ручной байпасы.
Ключевые особенности
- Номинальная доступная мощности ENERTRONIC I — 160 кВА (решения с трехфазным входом и выходом, а также однофазным выходом);
- Применение IGBT-транзисторов в инверторе и выпрямителе;
- Модификации ИБП с однофазным выходом и трехфазным выходом;
- «Интеллектуальный» заряд АКБ, «умная» система плавного выхода на режим после пропадания сети;
- Минимальные изменения динамического отклонения напряжения даже при резком скачке нагрузки;
- Статический и внутренний сервисный байпасы;
- Цифровое управление, осуществляемое по средствам DSP-микропроцессора;
- Перегрузочная способность статического байпаса на 10 минут — 150%, на 100 мс — 500% и 1000% (для моделей с однофазным выходом и трехфазным выходом соответственно);
- Высокая устойчивость инвертора к коротким замыканиям;
- Возможность подключения в параллель до 8 ИБП в целях наращивания мощности или резервирования (N+1);
- Возможность параллельной работы с половинной нагрузкой с использованием двух раздельных шин, соединенных с переключателем;
- Многоязычный графический интерфейс с поддержкой журналирования;
- Интерфейсы RS232 и RS485, программируемые «сухие» контакты;
- Избыточная система вентиляции, поддерживающая функции мониторинга и систему защиты при сбое работы вентиляторов.
Опции
- Увеличенный выходной ток короткого замыкания инвертора (700% и 400% на 3 секунды для моделей с трехфазным выходом и однофазным выходом соответственно);
- Трансформатор гальванической развязки;
- Трансформатор байпаса;
- Возможность четырехкратного увеличения номинального выходного тока для применения ИБП на электростанциях;
- Дополнительная карта с шестью реле;
- Дополнительный интерфейс RS232 и RS485;
- Плата интерфейса Profibus;
- Внутренний адаптер TCP/IP;
- Защита по стандарту выше IP20;
- Защита от радиопомех класса B по стандарту EN 50091-2;
- Подвод кабелей сверху с дополнительным кабельным шкафом.
Технические характеристики
-
ИБП серии ENERTRONIC I 3-3 (трехфазный вход и трехфазный выход) мощностью 160 кВА
| Ном.мощность (cosFi = 0.8) [кВА] | 160 | ||||||||||||
| Выход.мощность (cosFi = 1.0) [кВт] | 128 | ||||||||||||
| Диапазон рабочих температур | 0 ... 40 °C (вне этих пределов – снижение мощности) | ||||||||||||
| Относительная влажность | 5 ... 95% (без конденсации) | ||||||||||||
| Уровень шума | < 65 дБА (в зависимости от мощности) | ||||||||||||
| Класс защиты | IP20 (более высокий класс защиты по запросу) | ||||||||||||
| Высота размещения | 1000 м над уровнем моря (без снижения мощности) | ||||||||||||
| Подвод кабелей | снизу (подвод сверху по запросу) | ||||||||||||
| Окраска | RAL 7035 (другой цвет по запросу) | ||||||||||||
| Вентиляция | принудительная приточная вентиляция | ||||||||||||
| Классификация | VFI-SS-111 (согласно IEC / EN 62040-3) | ||||||||||||
| Стандарты по безопасности по ЭMC по мощности |
| ||||||||||||
| IEC / EN 62040-1, IEC / EN 60950-1 | |||||||||||||
| IEC / EN 62040-2 | |||||||||||||
| IEC / EN 62040-3 | |||||||||||||
| Вход | |||||||||||||
| Напряжение | 3/N 400 В ± 15% (более высокое напряжение по запросу) | ||||||||||||
| Частота | 50 Гц ± 5% / 60 Гц ± 5% | ||||||||||||
| КНИ по току (100% нагрузка) | ≤ 5 | ||||||||||||
| Коэффиц. входной мощности | ≥ 0.99 | ||||||||||||
| Трансформатор | Разделительный трансформатор (опция) | ||||||||||||
| Выход (режим инвертора) | |||||||||||||
| Напряжение | 380 В / 400 В / 415 В (более высокое напряжение по запросу) | ||||||||||||
| Допуст. отклонение напряжения (статич) | ± 1% | ||||||||||||
| Допустимое отклонение частоты | ± 0.1% | ||||||||||||
| КНИ по напряжению | Линейная нагрузка ≤ 1% | ||||||||||||
| КПД | до 94% (в зависимости от конфигурации) | ||||||||||||
| Режим перегрузки – инвертор | 200% на 3 с, 150% на 60 с, 125% на 10 мин. | ||||||||||||
| Режим перегрузки – байпас | 1000% на 100 мс, 150% на 10 мин. | ||||||||||||
| Короткое замыкание – инвертор | до 350% на 3 с (до 700% - опция) | ||||||||||||
| Короткое замыкание – байпас | 1000% на 100 мс | ||||||||||||
| Трансформатор | Разделительный трансформатор | ||||||||||||
| Аккумуляторные батареи | |||||||||||||
| Номинальное напряжение | 220 В | ||||||||||||
| 400 В | |||||||||||||
| Тип батареи | Свинцово-кислотная, никель-кадмиевая, литий-ионная (по запросу) | ||||||||||||
-
ИБП серии ENERTRONIC I 3-1 (трехфазный вход и однофазный выход) мощностью 160 кВА
| Ном.мощность (cosFi = 0.8) [кВА] | 140 | |||||||||||
| Выход.мощность (cosFi = 1.0) [кВт] | 128 | |||||||||||
| Диапазон рабочих температур | 0 ... 40 °C (вне этих пределов – снижение мощности) | |||||||||||
| Относительная влажность | 5 ... 95% (без конденсации) | |||||||||||
| Уровень шума | < 65 дБА (в зависимости от мощности) | |||||||||||
| Класс защиты | IP20 (более высокий класс защиты по запросу) | |||||||||||
| Высота размещения | 1000 м над уровнем моря (без снижения мощности) | |||||||||||
| Подвод кабелей | снизу (подвод сверху по запросу) | |||||||||||
| Окраска | RAL 7035 (другой цвет по запросу) | |||||||||||
| Вентиляция | принудительная приточная вентиляция | |||||||||||
| Классификация | VFI-SS-111 (согласно IEC / EN 62040-3) | |||||||||||
| Стандарты по безопасности по ЭMC по мощности |
| |||||||||||
| IEC / EN 62040-1, IEC / EN 60950-1 | ||||||||||||
| IEC / EN 62040-2 | ||||||||||||
| IEC / EN 62040-3 | ||||||||||||
| Вход | ||||||||||||
| Напряжение | 3/N 400 В ± 15% (более высокое напряжение по запросу) | |||||||||||
| Частота | 50 Гц ± 5% / 60 Гц ± 5% | |||||||||||
| КНИ по току (100% нагрузка) | ≤ 5 | |||||||||||
| Коэффиц. входной мощности | ≥ 0.99 | |||||||||||
| Трансформатор | Разделительный трансформатор (опция) | |||||||||||
| Выход (режим инвертора) | ||||||||||||
| Напряжение | 220 В / 230 В / 240 В (более высокое напряжение по запросу) | |||||||||||
| Допуст. отклонение напряжения (статич) | ± 1% | |||||||||||
| Допустимое отклонение частоты | ± 0.1% | |||||||||||
| КНИ по напряжению | Линейная нагрузка ≤ 1% | |||||||||||
| КПД | до 91% (в зависимости от конфигурации) | |||||||||||
| Режим перегрузки – инвертор | 200% на 3 с, 150% на 60 с, 125% на 10 мин. | |||||||||||
| Режим перегрузки – байпас | 500% на 100 мс, 150% на 10 мин. | |||||||||||
| Короткое замыкание – инвертор | 300% на 3 с (до 400% - опция) | |||||||||||
| Короткое замыкание – байпас | 500% на 100 мс | |||||||||||
| Трансформатор | Разделительный трансформатор | |||||||||||
| Аккумуляторные батареи | ||||||||||||
| Номинальное напряжение | 220 В | |||||||||||
| Тип батареи | Свинцово-кислотная, никель-кадмиевая, литий-ионная (по запросу) | |||||||||||
