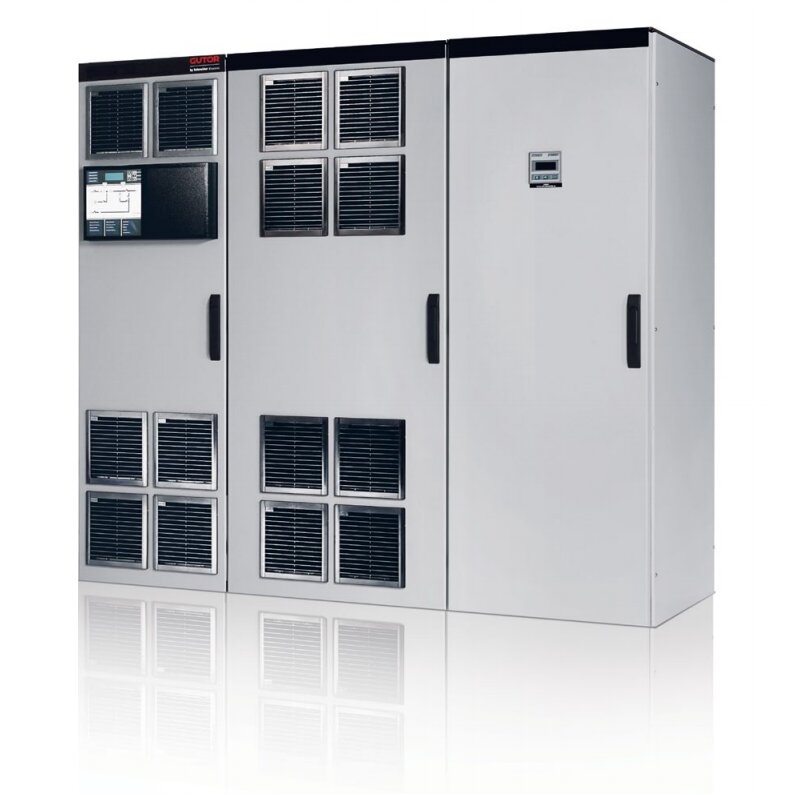

Gutor PxP 160 кВА

Настройка и инструкция

Открыть брошюру Gutor PxP 160 кВА

Описание

Gutor PxP 160 кВА – это промышленный источник бесперебойного питания (ИБП) двойного преобразования от Gutor, подразделения Schneider Electric. Линейка представлена в двух вариантах: трехфазная модель PXP 3000 и модель с трехфазным входом и однофазным выходом PXP 1000. Оборудование оснащено выпрямителем с коррекцией коэффициента мощности (PFC), что минимизирует гармонические искажения (<5%). Компактная конструкция сочетается с высокой устойчивостью к сложным условиям эксплуатации: температуре (-10…+40 °C, до +55 °C по запросу), влажности (<95% без конденсации) и электромагнитным помехам. Благодаря высокому уровню соответствия международным стандартам безопасности, ИБП применяются в критически важных объектах, включая атомные электростанции.

ИБП Gutor PxP 160 кВА обладает гальванической развязкой входа и выхода, что повышает безопасность эксплуатации. Поддерживаемые входные напряжения – 3×380/400/415 В (другие опции по запросу), выходные напряжения – 220/230/240 В (однофазная модель) и 380/400/415 В (трехфазная модель). Устройство стабильно работает при перегрузках до 200% на 50-100 мс и 150% на 1 минуту. Встроенная система мониторинга поддерживает Modbus RTU/TCP, SNMP, IEC 61850 и веб-интерфейс для удаленного управления. Для повышения отказоустойчивости доступны дополнительные функции: защита от обратных токов, температурный контроль батарей, аналоговые измерительные приборы, а также мониторинг напряжения и частоты на всех линиях.

Батарейный блок ИБП работает с номинальным напряжением 400 В DC, поддерживая свинцово-кислотные и никель-кадмиевые аккумуляторы. Конфигурации могут включать предохранители и автоматические выключатели в корпусе ИБП или в отдельном шкафу. Встроенные системы контроля обеспечивают диагностику состояния батарей, защиту от обратной полярности и мониторинг асимметрии. Дополнительно доступны датчики температуры заряда аккумуляторов (до 3 датчиков), что особенно важно для батарей VRLA.

Gutor PxP 160 кВА предназначен для эксплуатации в тяжелых промышленных условиях, включая нефтегазовую, горнодобывающую, химическую и энергетическую отрасли. Возможны дополнительные опции, такие как воздушные фильтры, обогреватели, защита до IP52, верхний подвод кабелей и встроенные системы управления. Высота установки может быть увеличена до 4000 м над уровнем моря. Компактные габариты, высокая эффективность (до 91%) и продуманная компоновка делают его оптимальным решением для объектов с высокими требованиями к надежности и отказоустойчивости.

---

Полные технические спецификации Gutor PxP

---

Опции

Вход ИБП:

• Другие входные напряжения: 3x190, 208, 220, 230, 440, 460, 480, 500, 525, 600, 660, 690 В;
• Автоматический выключатель на входе выпрямителя;
• Без изолирующего трансформатора — линия выпрямителя (T001);
• Без изолирующего трансформатора — линия байпаса (T501);
• Стабилизатор байпаса с изолирующим трансформатором
• Защита от обратных токов для байпаса

Батереи:

• Батарейный предохранитель в корпусе ИБП;
• Батарейный предохранитель в  отдельном корпусе;
• Автоматический выключатель батарей в корпусе ИБП;
• Автоматический выключатель батарей в отдельном корпусе;
• Сигнализация температуры батарей;
• Батарейный мониторинг;
• Контроль асимметрии батарей;
• Диод для защиты от обратной полярности;
• До 3 датчиков для температурного контроля заряда аккумулятора (рекомендуется для батарей VRLA)

Выход ИБП:

• Другие выходные напряжения: 1x110, 115, 120, 127, 254, 265, 277 В; 3х190, 200, 208, 220, 230, 440, 460, 480, 500, 525, 600, 660, 690 В;
• Без изолирующего трансформатора — линия инвертора (T002);
• Аналоговые счетчики 72x72 мм или 96x96 мм:
  • Линия выпрямителя (напряжение, ток, частота)
  • Линия байпаса (напряжение, ток, частота)
  • Батареи (напряжение, ток)
  • Выход инвертора (напряжение, ток, частота, коэфф. мощности, кВА, кВт)
• Прочие по запросу

Иное, встраиваемое по запросу:

• Получение различных данные о работе ИБП с цифровых выходов (релейные NO/NC);
• Получение различных аварийных и предупреждающих сигналов;
• Карта сетевого управления (NMC) для мониторинга на основе WEB-браузера;
• MODBUS RS-485, IEC 61850 и иные — по запросу;
• Возможность работы при температуре окружающей среды + 55 ° C;
• Увеличенная до 4000 м допустимая высота над уровнем моря;
• Воздушные фильтры на входе воздуха;
• Обогреватели;
• Дополнительное освещение;
• Верхний подвод кабелей;
• Защита — до IP52;
• Высота шкафа 2300 мм (стандарт 1900 мм)

---

Технические характеристики Gutor PxP 160 кВА

Тип	Gutor PXP 1000 (одна фаза)	Gutor PXP 3000 (три фазы)
Мощность	160 кВА
Рабочая температура	От - 10 до +40 °C (макс. 55 °C по запросу)
Допустимая влажность воздуха	< 95 % (без конденсации)
Уровень шума	55 – 65 дБ
Коммуникационные возможности	Modbus RTU, Modbus TCP, Webpage (HTTP), SNMP, IEC 61850
Высота над уровнем моря (предельная)	< 1000 м
Вход
Выпрямитель	PFC (менее 5% искажений)
Напряжение	3 x 380 / 400 / 415 В (другие по запросу)
Батареи
Номинальное напряжение	400 В DC
Типы батарей	Свинцово-кислотные, никель-кадмиевые
Выход
Напряжение	220 / 230 / 240 В (другие по запросу)	380 / 400 / 415 В (другие по запросу)
Допустимое отклонение	+/- 1 %
Стабильность частоты	< 0.01 %
Эффективность	До  91% в зависимости от типа нагрузки
Искажения	Линейная нагрузка: ≤ 3 % / нелинейная нагрузка: ≤ 5 %
Перегрузочная способность инвертора	200% на 50-100 мс, 150% на 1 мин., 125% на 10 мин.
Перегрузочная способность байпаса	1000 % на 100 мс, 150 % на 1 мин., 125 % на 10 мин.
