Описание

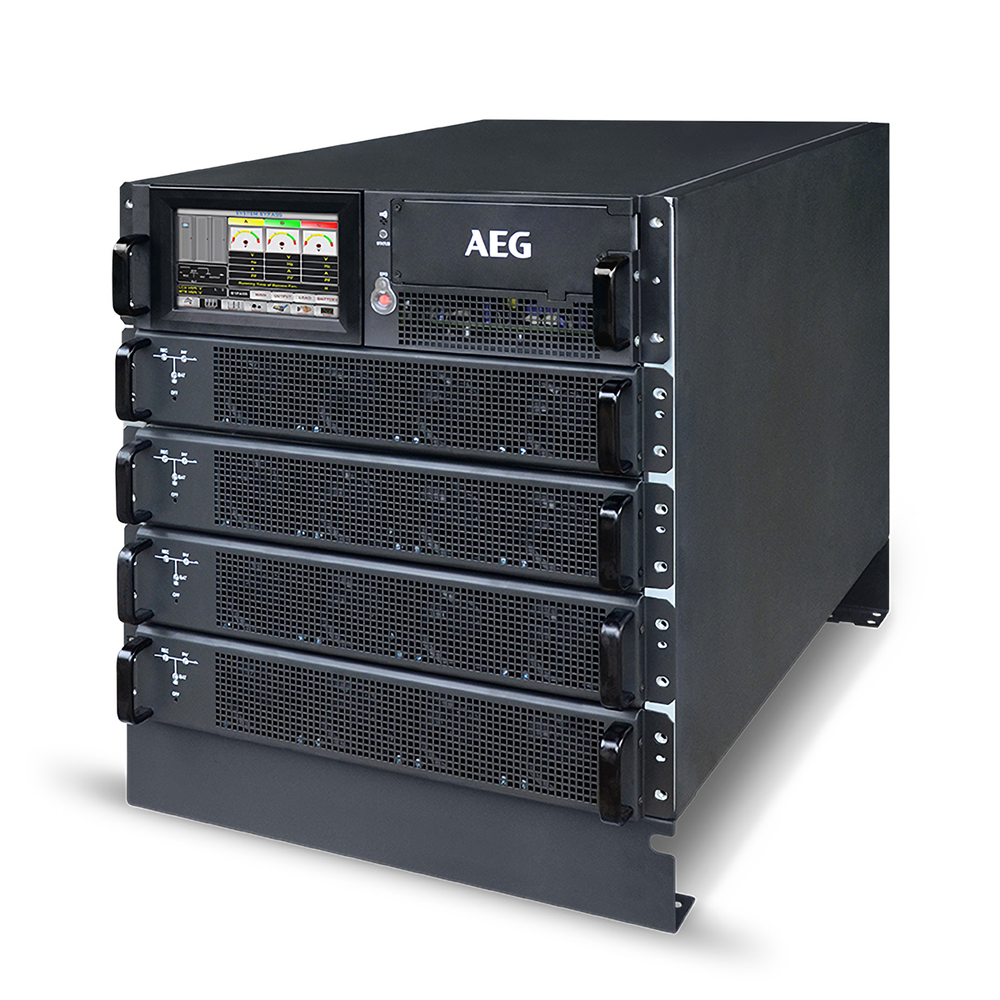

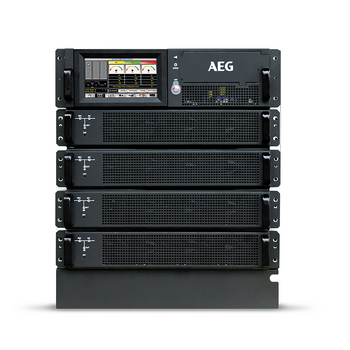

AEG Protect Plus M400 — модульный источник бесперебойного питания (ИБП) двойного преобразования (On-line), имеющий варианты подключения 1:1, 3:1 и 3:3. Компактное решение, состоящее из 10 кВА модулей типоразмера 2U, с предельной мощностью 30 кВА (N+1) и 40 кВА. Поддерживает параллельное подключение до 4 стоек. Ориентирован на применение в IT-сфере для обеспечения безопасности критически важных приложений, а также подойдет для защиты транспортной инфраструктуры и коммерческих организаций. Поддерживает установку в стандартную 19-дюймовую стойку. Построен на бестрансформаторной архитектуре с применением технологии IGBT. Управление системой осуществляется по средствам удобного 7-дюймового дисплея с графическим интерфейсом. Поддерживает удаленное управление и мониторинг.

---

Ключевые особенности

• Доступные мощности системы Protect Plus M400: силовой модуль — 10 кВА, стойка на 40 кВА;
• Продвинутая высокоэффективная модульная компоновка, занимающая минимум рабочего пространства, найдет применение в ограниченном пространстве дата-центров, серверных комнат и телекоммуникационных узлов, а также в торговых центрах и административных учреждениях;
• Возможность объединения систем параллельно до 4 стоек в целях увеличения мощности или резервирования (вплоть до 160 кВА);
• Поддержка как внутренних, так и внешних аккумуляторных батарей;
• Уровень эффективности в режиме двойного преобразования достигает 95%, в ЭКО-режиме — 98%;

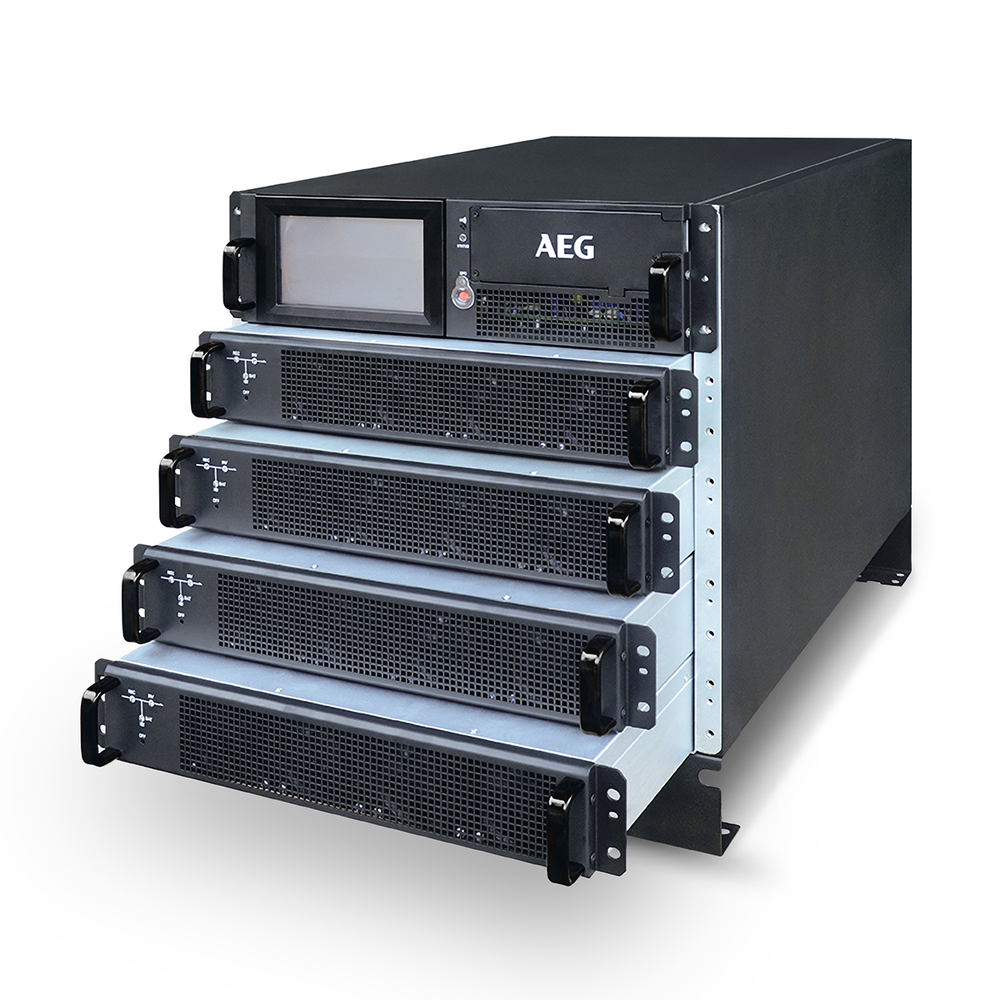

• Поддержка «горячей» замены силовых модулей без необходимости перехода на байпас или отключения системы;
• Поддержка работы силовых модулей в циклическом idle-режиме;
• Коэффициент мощности на выходе близок к 1;
• Возможность подключения фаз 1:1, 3:1 и 3:3;
• Статический и ручной байпасы в стандартной комплектации;
• Поддержка режима частотного преобразования;
• Порты RS232, USB и ModBus в стандартной комплектации;
• Поддержка удаленного управления и мониторинга ИБП силами встроенного ПО

---

Опции

• Карта SNMP;
• Плата «сухих» контактов;
• Панель дистанционного управления увеличенных размеров;
• Зарядное устройство (до 15 А), с повышением номинального зарядного тока аккумуляторных батарей (3,5 А на силовой модуль)

---

Технические характеристики

МОДЕЛЬ СТОЙКИ	40
Максимальная мощность (кВА/кВт)	40/40
Максимальное количество подключаемых силовых модулей	4
Габариты Ш x Г x В (мм)	486 x 697 x 575 (мм)
Вес (кг)	51
Конфигурация фаз	3/3; 3/1; 1/1
Класс защиты IP	IP20
Цвет стойки и модулей	RAL 7021
СИЛОВОЙ МОДУЛЬ
Возможность параллельного подключения	до 4 модулей
Номинальная мощность (кВА/кВт)	10/10
Габариты Ш x Г x В (мм)	438 x 590 x 85 (мм)
Вес (кг)	15,3
ВХОД FRAME PLUS (ШКАФ ДЛЯ СТОЕК ИБП И КОМПЛЕКТ БАТАРЕЙ)
Габариты Ш x Г x В (мм)	600 x 1000x1600
Вес, пустой (кг)	120 кг
ВХОД
Фазность	3 или 1 фаза + N + PE
Номинальное напряжение (В)	3ф: 380/400/415 1ф: 220, 230, 240
Диапазон напряжения (В)	от 304 до 478 В (при полной нагрузке) от 228 до 304 В (при линейно понижаемой нагрузке)
Частота (Гц)	50/60
Диапазон частот (Гц)	40/70
Коэффициент мощности	> 0,99
Входной THDi	< 3 % (при полной линейной нагрузке)
ВЫХОД
Напряжение (В)	380/400/415
Выходной THDv (в соответствии со стандартом IEC EN 62040-3)	< 1 % (при линейной нагрузке) < 5.5 % (при нелинейной нагрузке)
Выходной PF	1
Коэффициент амплитуды	3:1
Частота (Гц)	50/60
Скорость изменения частоты (Гц/с)	0,5 (стандартно); возможность выбора от 0,5 до 3
Перегрузочная способность	110 % на 60 мин. 125 % на 10 мин. 150 % в на 1 мин. > 150 % на 200 мс
Эффективность двойного преобразования AC/AC	До 95 %
Эффективность преобразования AC/AC в ECO-режиме	До 98 %
ХАРАКТЕРИСТИКИ БАТАРЕЙ
Номинальное напряжение (В пост. тока)	± 240 (при подключении +/N/-)
Количество свинцово-кислотных батарей (12 В каждая)	40 (возможность выбора от 32 до 44)
Мощность заряда	10 %  мощности системы (номинальное значение); возможность установки: от 0 до 20 %  мощности системы
ПОЛЬЗОВАТЕЛЬСКИЙ ИНТЕРФЕЙС
Дисплей	Сенсорный ЖК-дисплей (центральный) с диагональю 7"
Стандартные порты коммуникации	RS232, RS485, Сухие контакты, USB
Опциональные порты коммуникации	SNMP, плата расширения Сухих контактов
ПАРАМЕТРЫ ОКРУЖАЮЩЕЙ СРЕДЫ
Рабочие температуры (°C)	0 - 40
Температура хранения (°C)	-40 - 70
Относительная влажность	0 - 95 %
Шум на расстоянии 1 м, каждый силовой модуль при нагрузке 100 % (дБ)	58
СТАНДАРТЫ И СЕРТИФИКАТЫ
Безопасность	IEC EN 62040-1
Соответствие ЭМС	IEC EN 62040-2
Тесты и эксплуатация	IEC EN 62040-3
